概述

AD9361介绍，这个网上有很多介绍应该写的比我全，我这边就简单的记一些

1）有两种工作模式，TDD（同一时刻只能发送或者接收）和FDD（可以同时进行发送和接收），支持两发两收。

2）发送和接收通道带宽范围：200K–56M（受模拟滤波器和带宽限制）

3）工作频率范围70M-6G。实际上我用的ad9363BBCZ支持到3.8G，不做5G那些较高的频段应该是够用的，目前移动的基站是N41频段在2.6G，联通和电信的N78频段在3.5G，没涨价之前一片一百三四十块钱，现在已经涨到五六百了；ad9363abcz支持到2.7G，这个还是要搞清楚的不然片子买回来，范围不支持就尴尬了。

4）数字接口支持两种模式LVDS和CMOS模式，最大传输速率为122.88M

5）双通道接收器支持6路差分或12路单端输入；双发射器支持4路差分输出。

6）RX增益控制，手动增益控制MGC和自动增益控制AGC

7）集成小数N分频频率合成器，用来产生本振，本振（LO）最大步长：2.4 Hz

AD9361有四个GPO引脚，可以使用ad9361_gpo_setup函数设置，GPO可以控制天线开关或LNA使能。控制GPO有两种选择，在BBP中通过SPI手动写，或通过ENSM自动控制。我目前用的是SPI配置，所以GPO没有使用，后面可能会继续了解。

接收通路

在这里插入图片描述

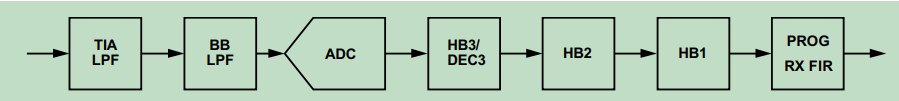

AD9361 Rx信号通路由两个可编程模拟低通滤波器、一个12位ADC和四个阶段的数字抽取滤波器组成。四个抽取滤波器都可以被旁路。ADC前的模拟低通滤波器用来降低杂散信号水平。这些滤波器的角点频率是用ad9361_set_rx_rf_bandwidth函数调用编程的。

由正交采样（复频率域角度）可知，AD9361 采样时I路和Q路直接将信号搬到了0中频，低通滤波器为B/2即可，每个A/D采样率最低为复信号带宽B就不会出现频谱混叠，完整得到原信号所携带的信息。

发射通路

在这里插入图片描述

Tx信号路径从AD9361数字接口接收12位二进制补码I-Q格式的数据，每个通道(I和Q)通过四个数字插值滤波器将该数据传递到12位DAC。四个插值滤波器中的每一个都可以被旁路。在进入射频混频器之前通过两个低通滤波器，ad9361_set_tx_rf_bandwidth函数可对每个低通滤波器的角点频率进行编程。

可编程数字滤波器提供了从数字到模拟转换之前所需的带宽限制，还可以对数据进行插值，从数字接口输入数据速率转换为DAC转换所需的速率，在每个滤波器中，首先进行插值，再滤波。

AD9361收发器有一个使能状态机(ENSM)，可以对器件的当前状态进行实时控制，ENSM有两种可能的控制方法——SPI控制和引脚控制。

1）通过SPI写寄存器将当前状态推进到下一个状态，可以异步控制ENSM。
2）使用ENABLE和TXNRX引脚实时控制当前状态。

ad 9361 _ set _ en _ state _ machine _ mode函数配置ENSM。

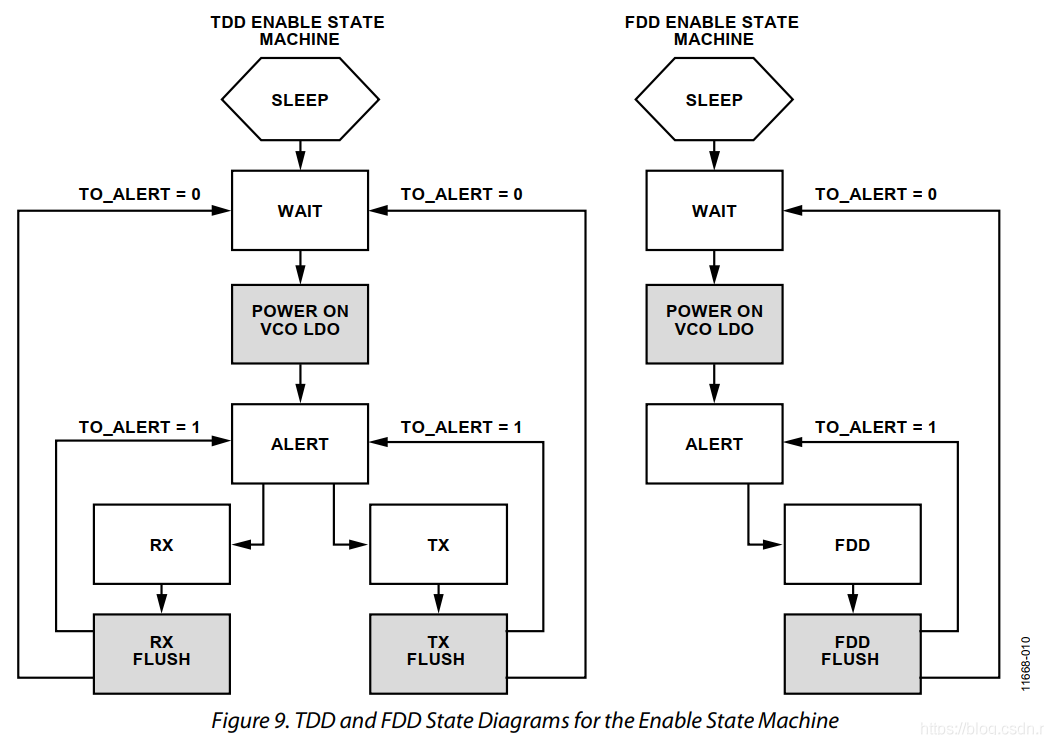

在这里插入图片描述

上图中灰色状态不需要用户控制，经过设定的时间后进入下一个状态。TO_ALERT位在ENSM配置寄存器中，如果要切换到WAIT状态，需要在RX或TX状态下清除TO_ALERT位，这样从 Rx, Tx或FDD状态移出时，ENSM将转移到WAIT状态，如果TO_ALERT被置1，ENSM将转换到ALERT 状态。

SLEEP状态是指禁用AD9361时钟的状态，要进入SLEEP状态，先转换到WAIT状态，然后禁用BPLL寄存器中的AD9361时钟。
FDD模式下，TX、RX频率综合器在ENSM从WAIT进入ALERT状态或频率控制字写入时会进行校准。
TDD模式与FDD类似，也会在ENSM从WAIT进入ALERT状态时进行校准，而在频率控制字写入时，会根据TXNRX判断，让当前使能的VCO进行校准。

一旦进入 ALERT状态，射频PLL经过适当校准，ENSM就可以进入RX、TX或FDD状态。要从ALERT切换到RX，需要设置寄存器Force Rx On 位，要返回ALERT或WAIT，需要清除该位。

要从ALERT模式切换到TX或FDD模式，需要设置Force Tx On位,要返回到ALERT或WAIT状态，需要清除该位。

在FDD下，Force Rx On位被忽略，在TDD下，ENSM必须在RX和TX状态之间转换到ALERT状态，ENSM不能从RX直接移动到TX，或者从TX直接移动到RX。
