概述

本文仅供自己复习使用，请勿转载！

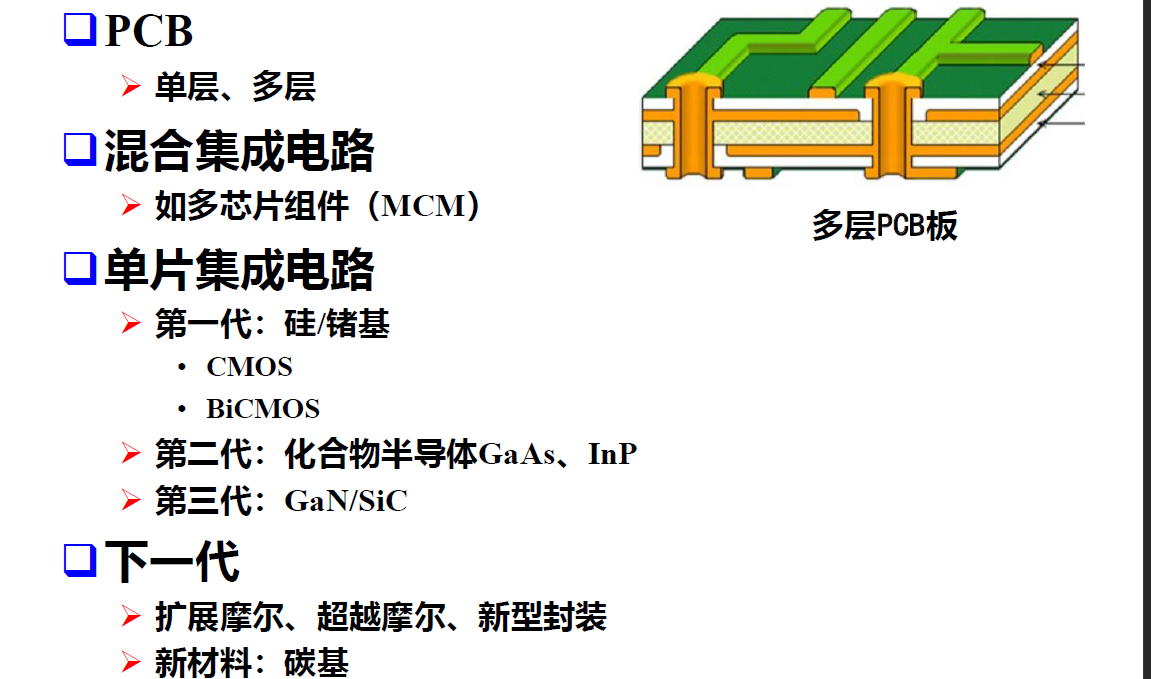

射频电路制作方法

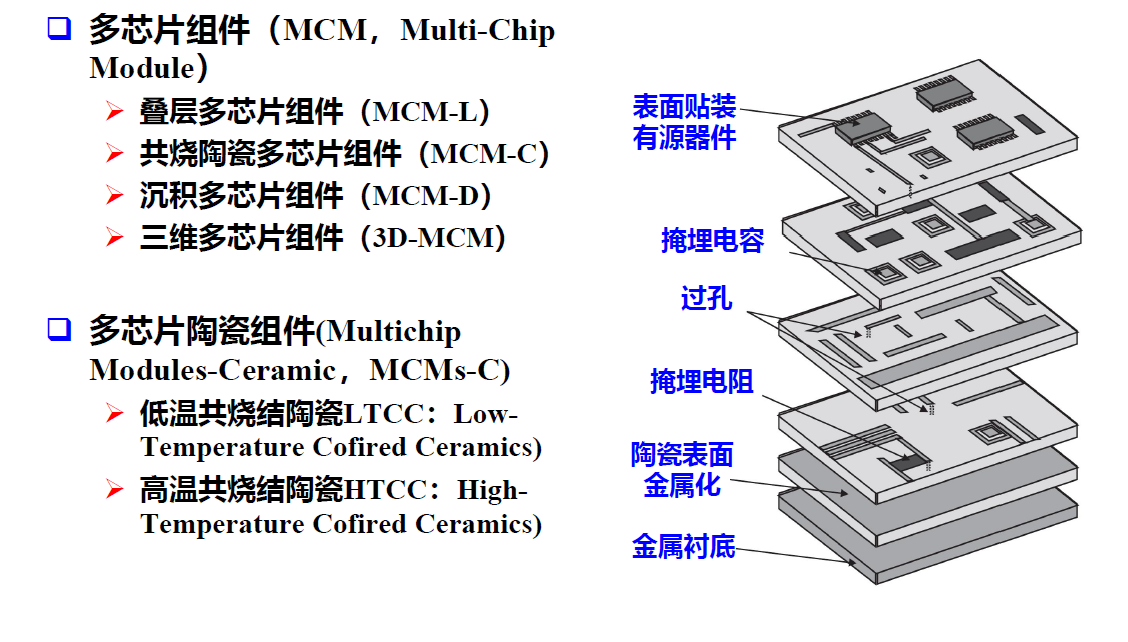

MCM工艺

在这里插入图片描述

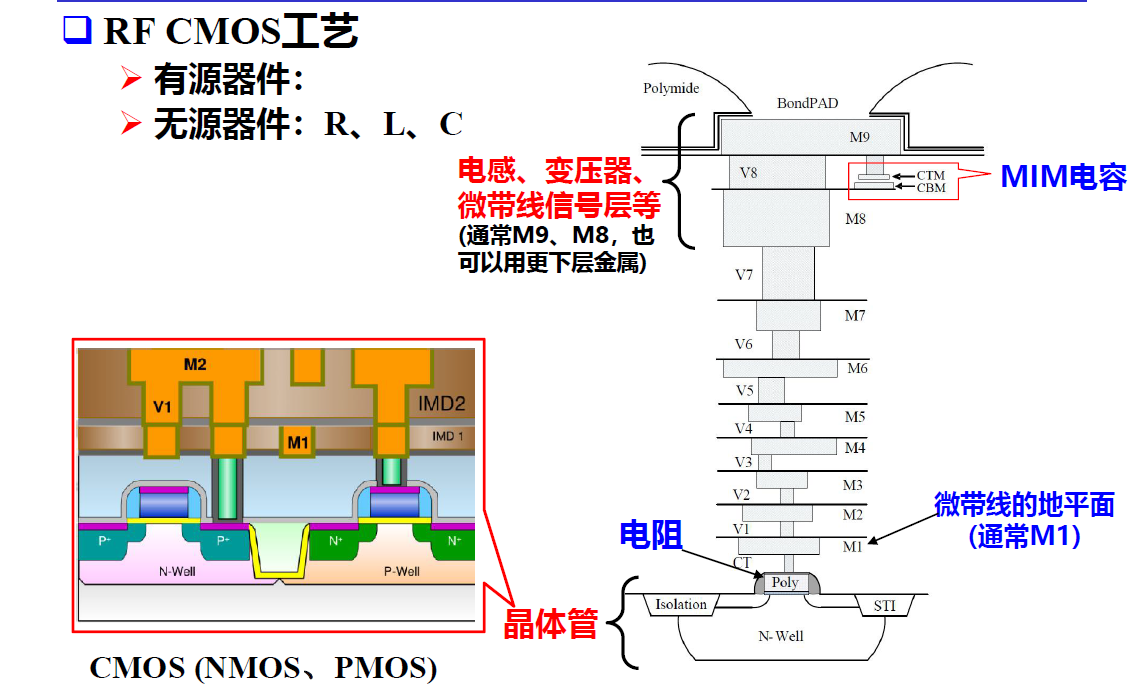

CMOS工艺

在这里插入图片描述

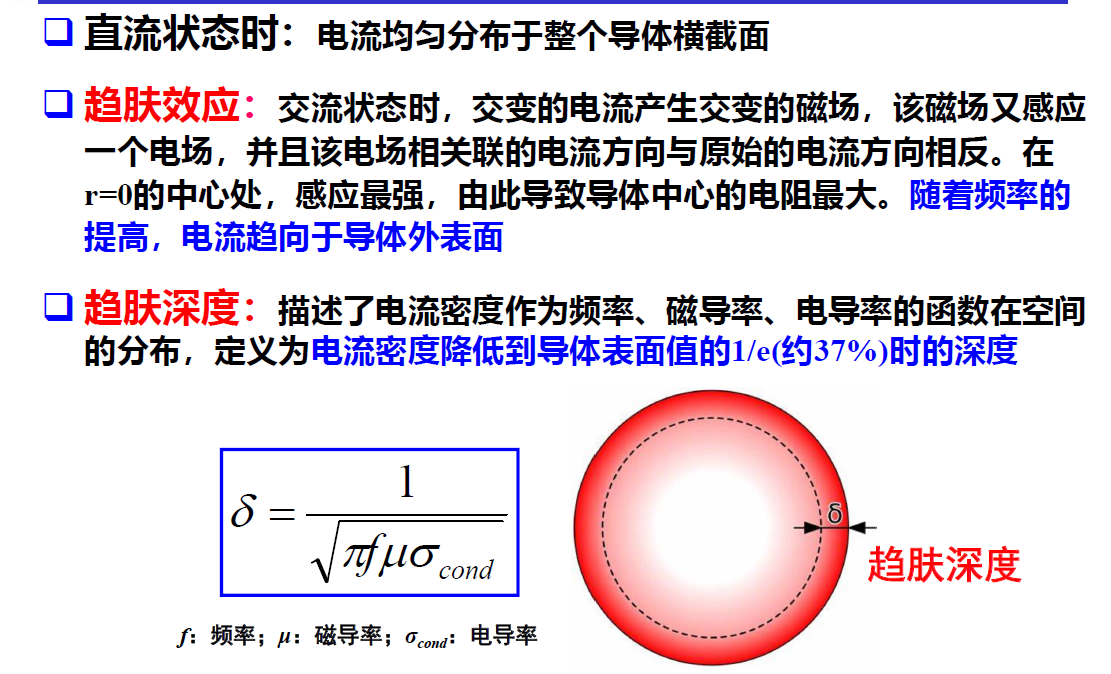

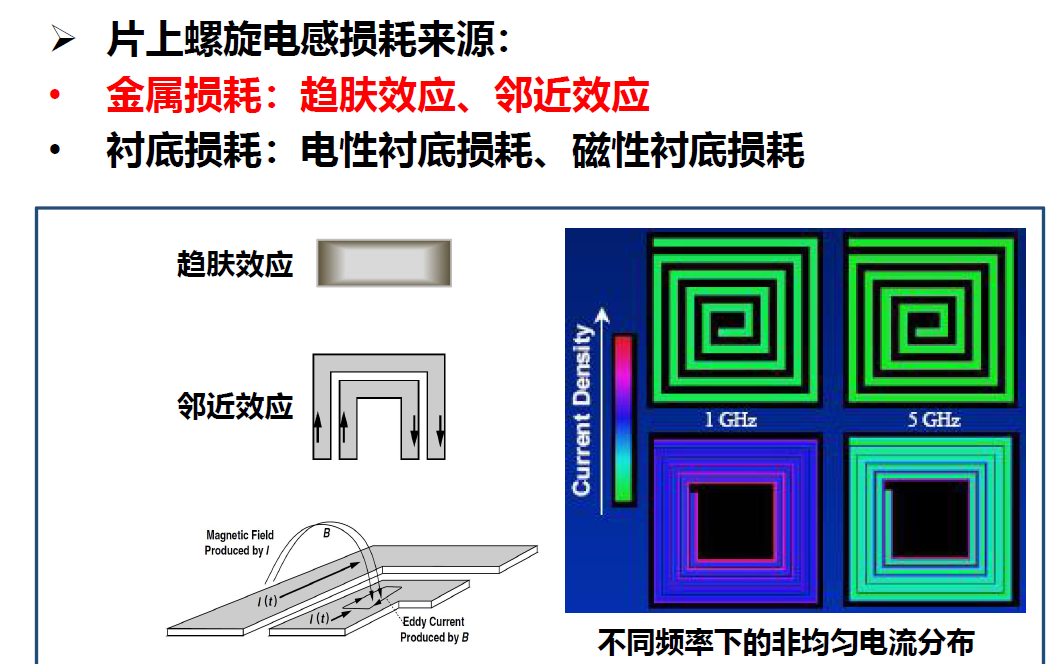

趋肤效应、深度

在这里插入图片描述

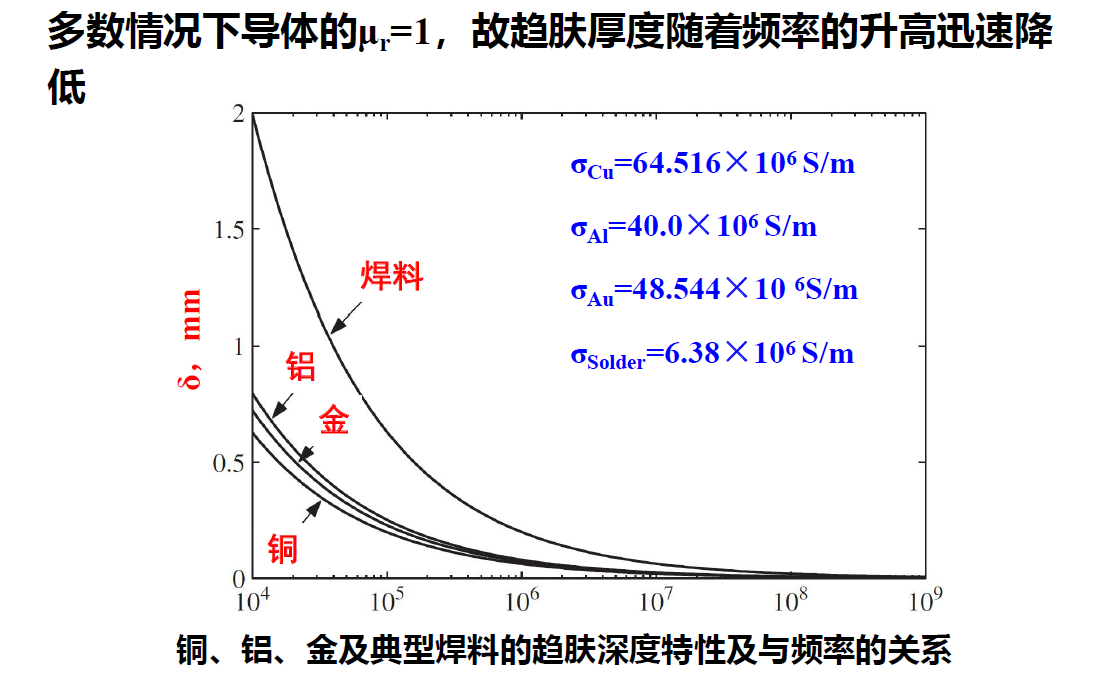

频率越高趋肤效应越明显

在这里插入图片描述

高频器件

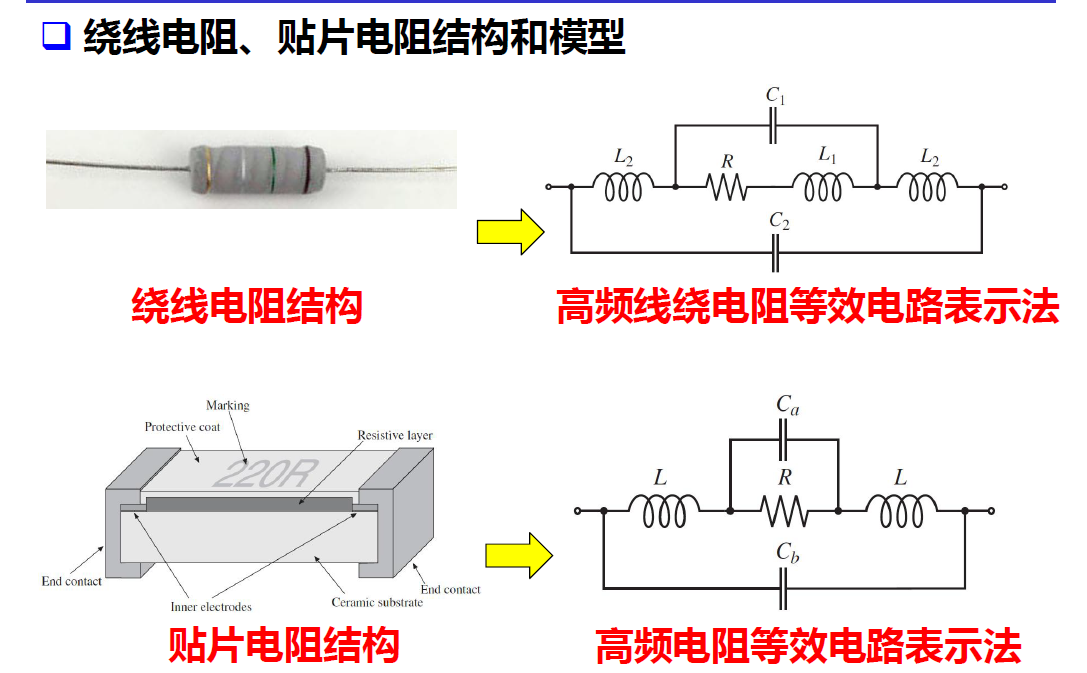

高频电阻

在这里插入图片描述
绕线的比贴片的多一个电感，是因为绕线的因为是线绕制的，只有有线就会有电感，所以绕线电阻等效模型会比贴片的多一个电感

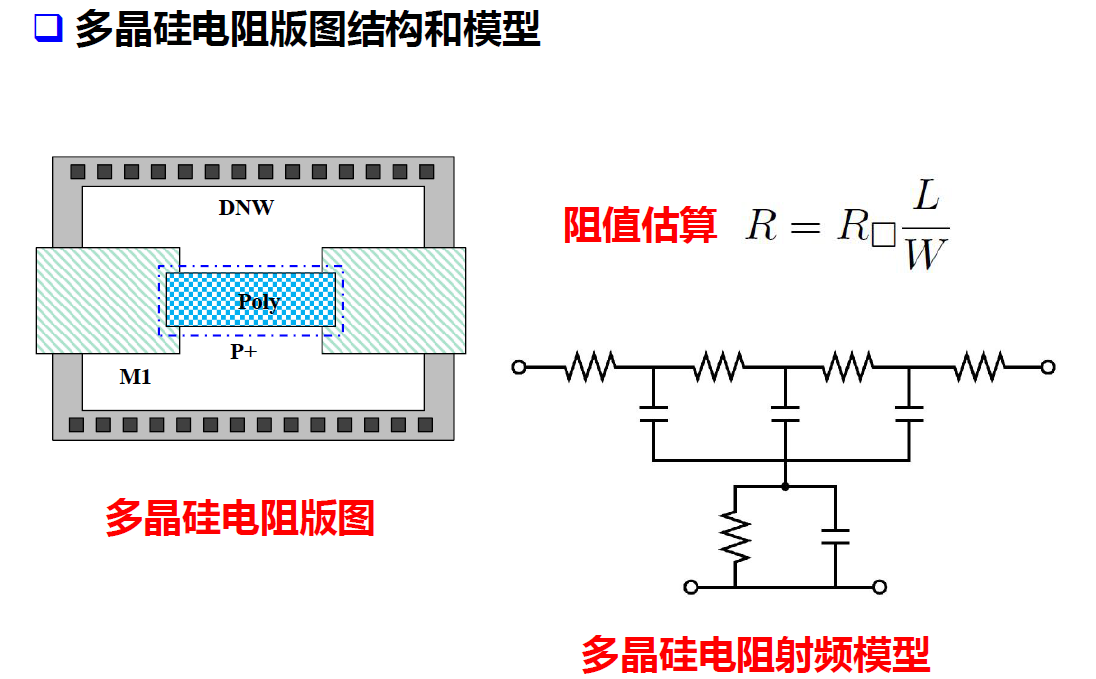

多晶硅电阻模型

在这里插入图片描述

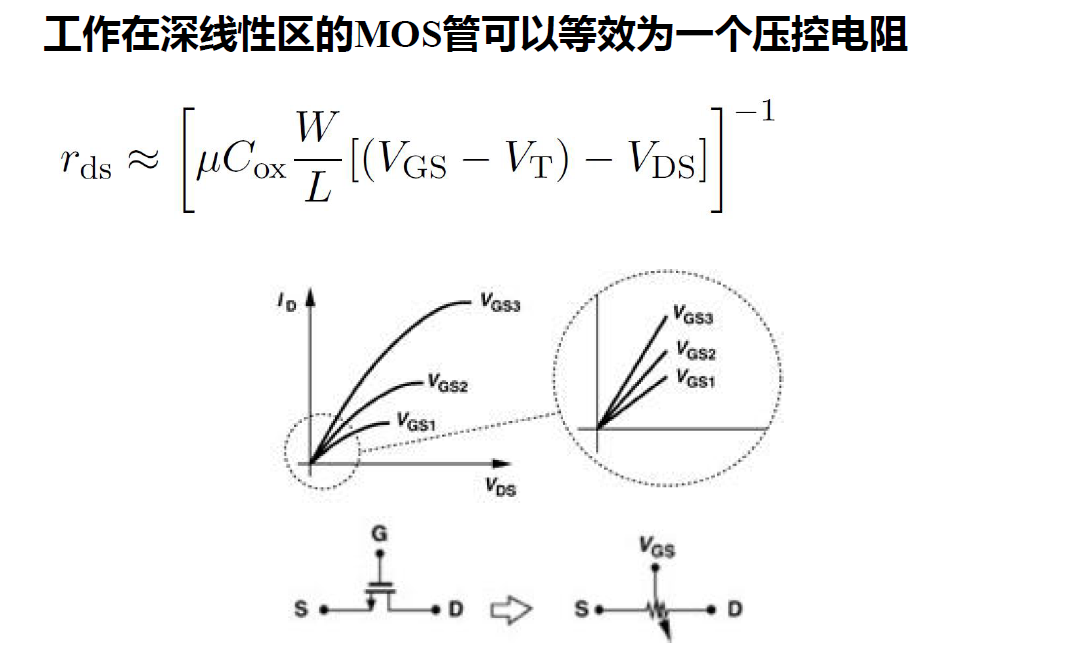

深线性区MOS电阻

在这里插入图片描述

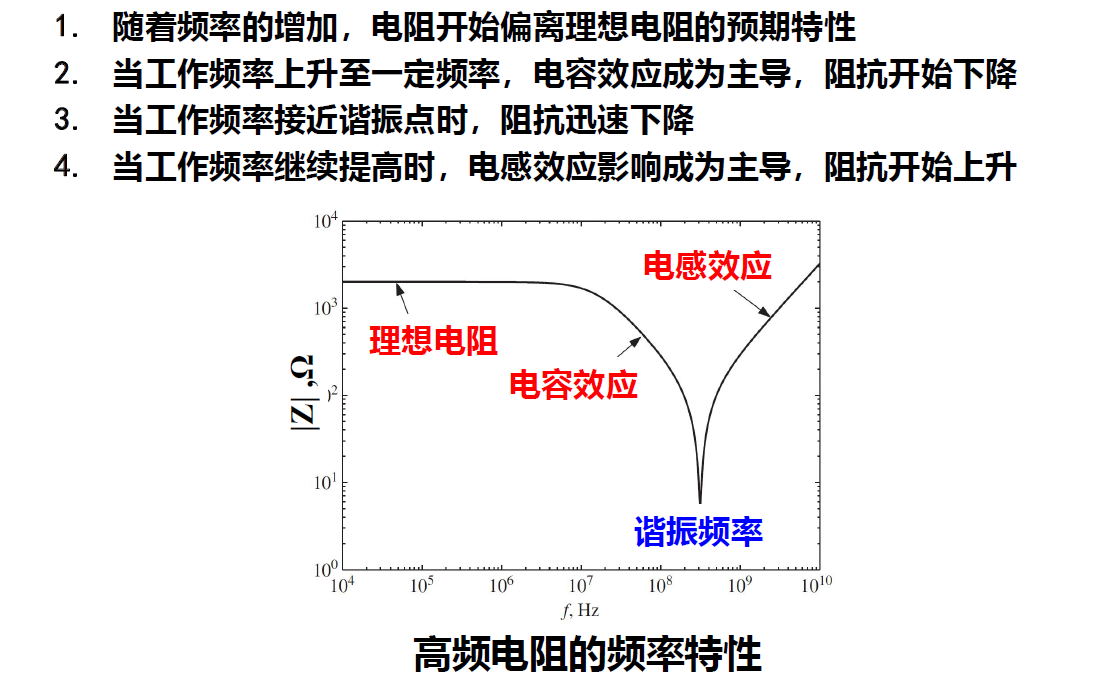

高频电阻的频率响应

在这里插入图片描述
记忆的话就后面的频率特性有点像电容的

高频电容

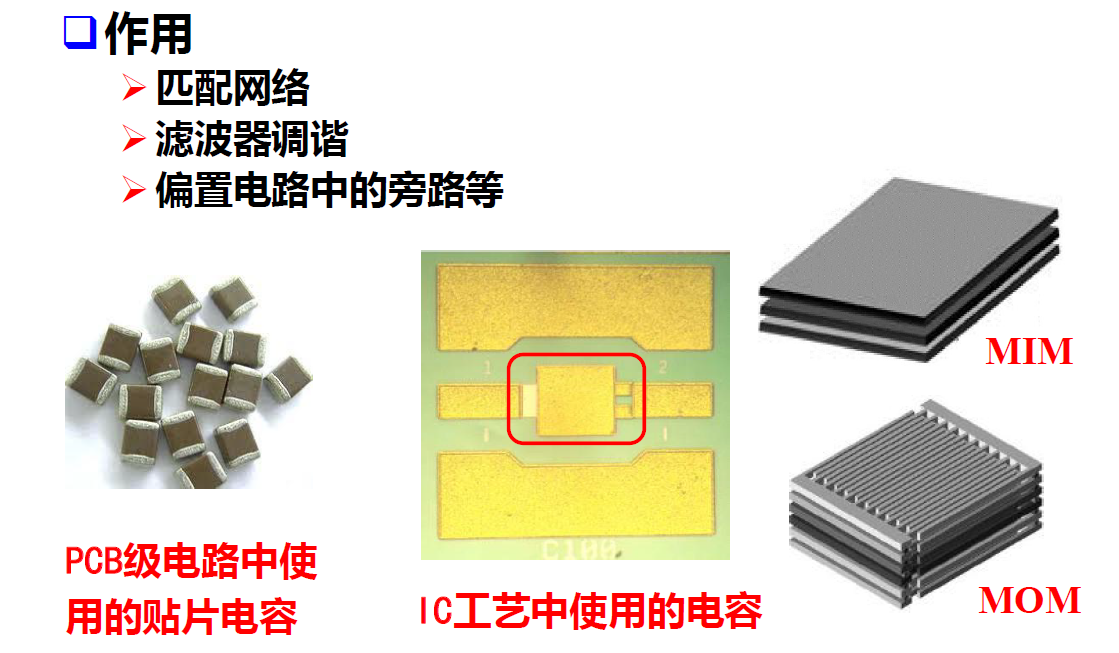

作用

在这里插入图片描述

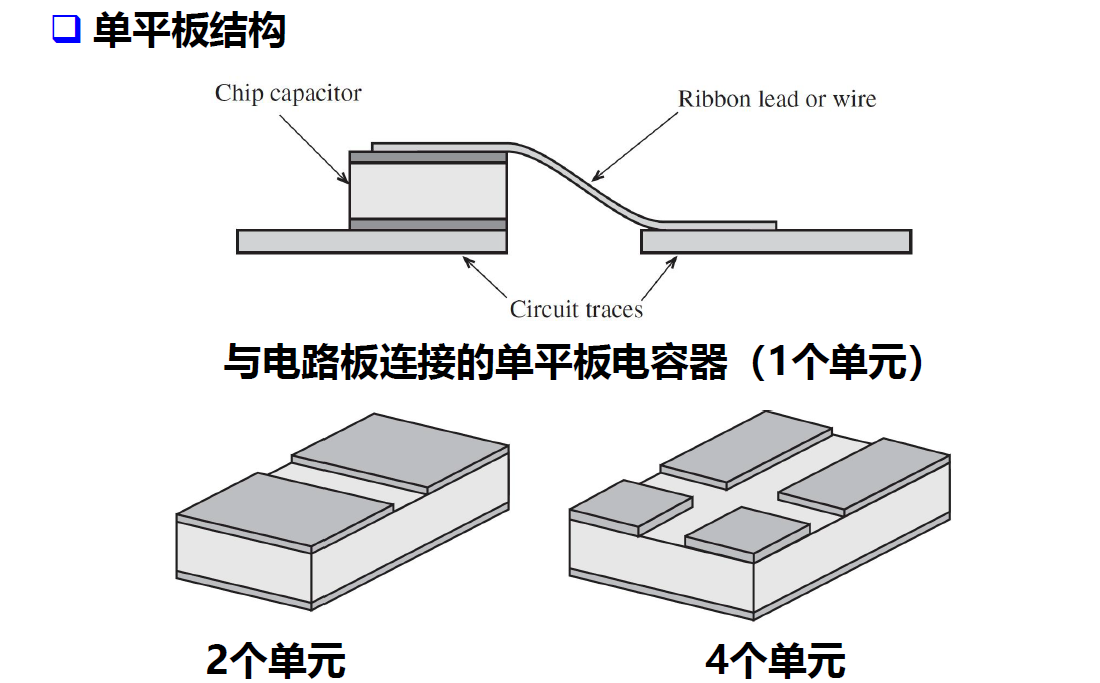

单层贴片式电容

在这里插入图片描述

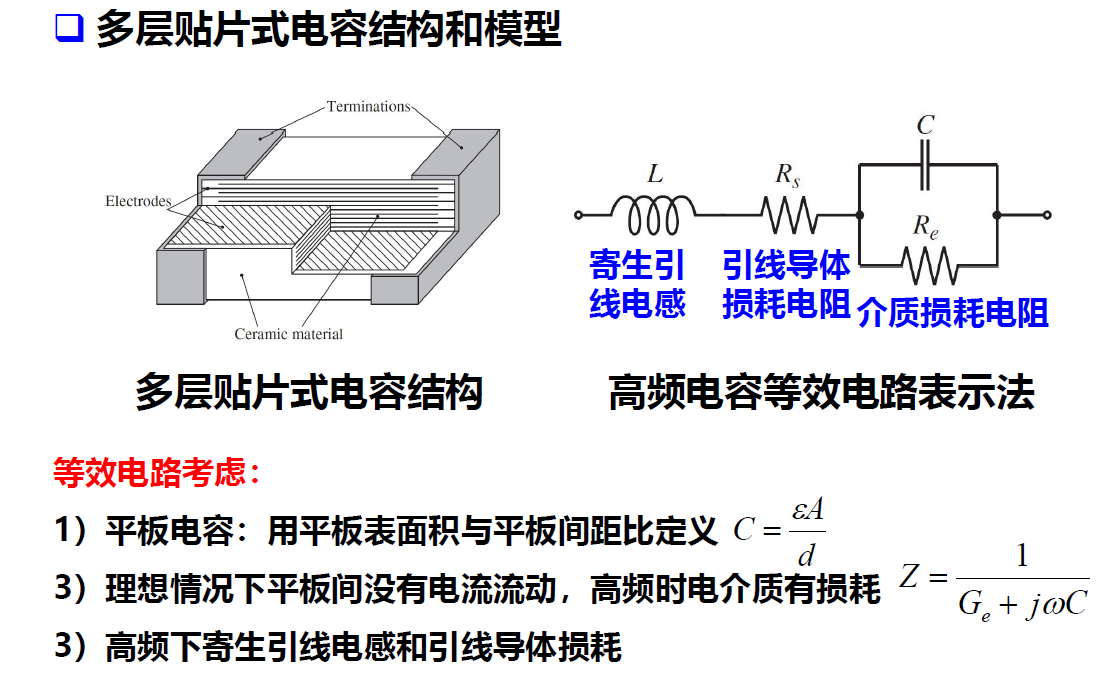

多层贴片式电容

在这里插入图片描述

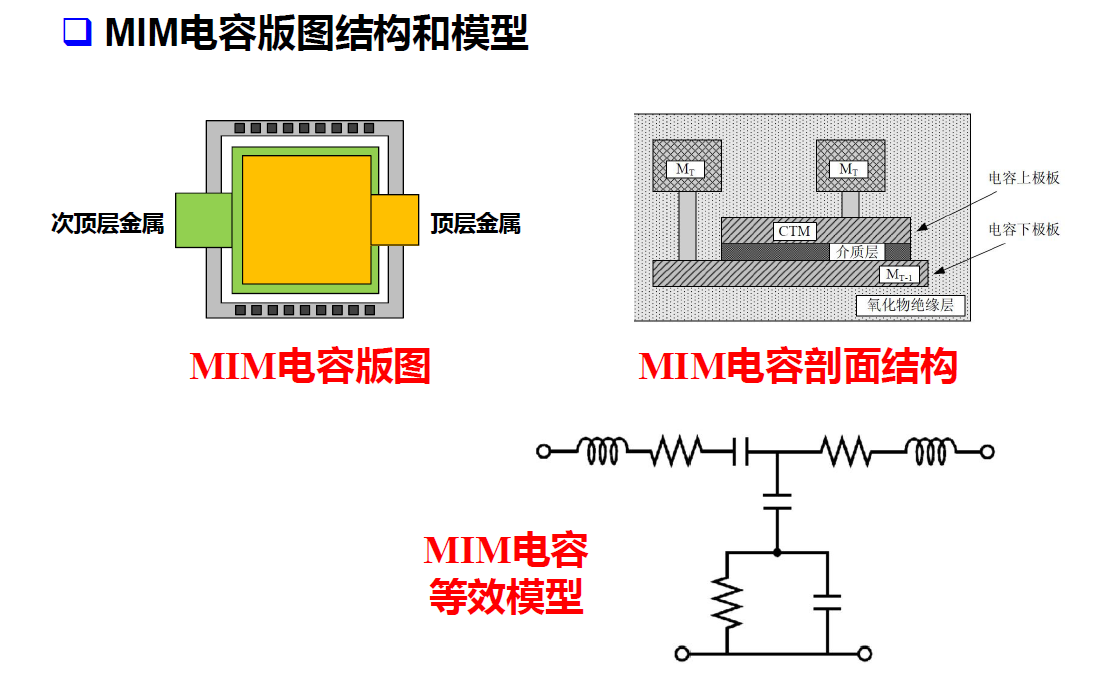

MIM电容

在这里插入图片描述

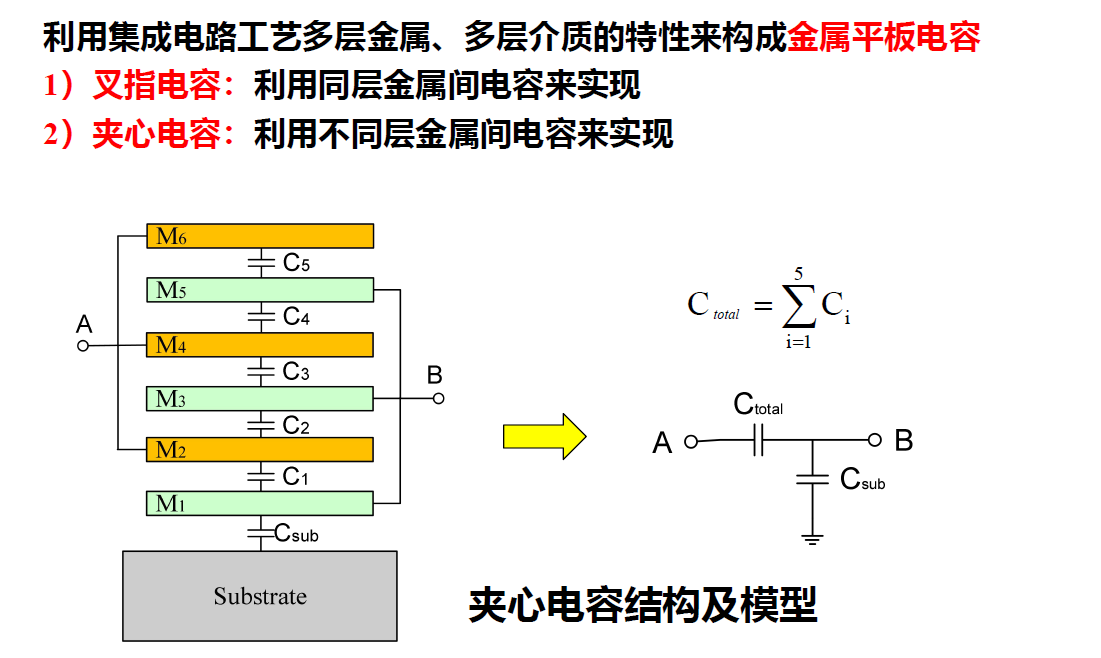

MOM电容

在这里插入图片描述
由于是并联的，所以总的电容值是单个的直接相加

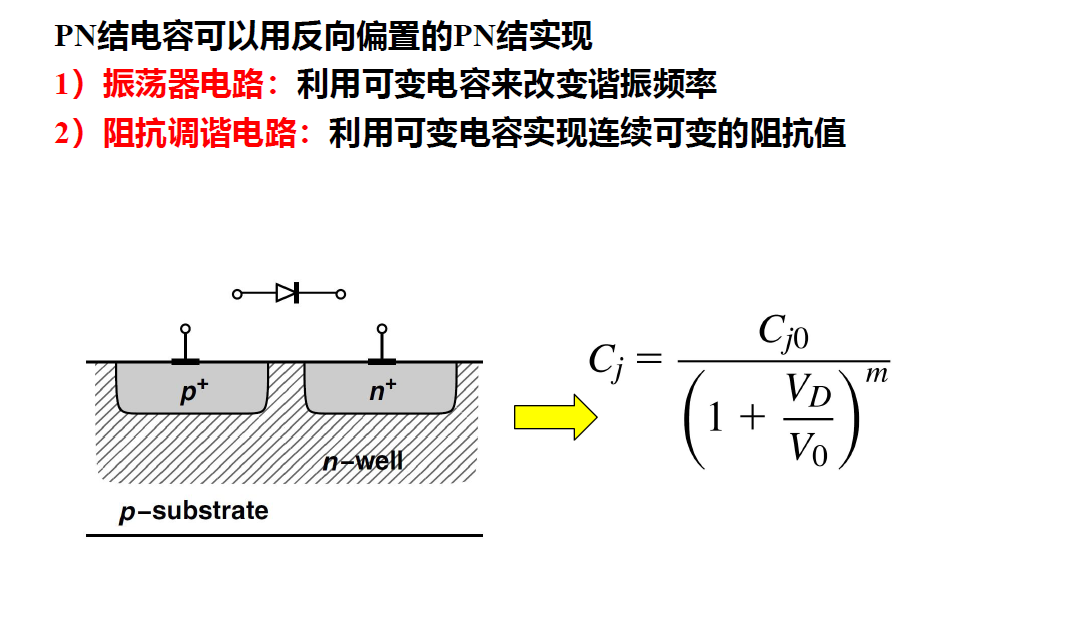

PN结电容

在这里插入图片描述

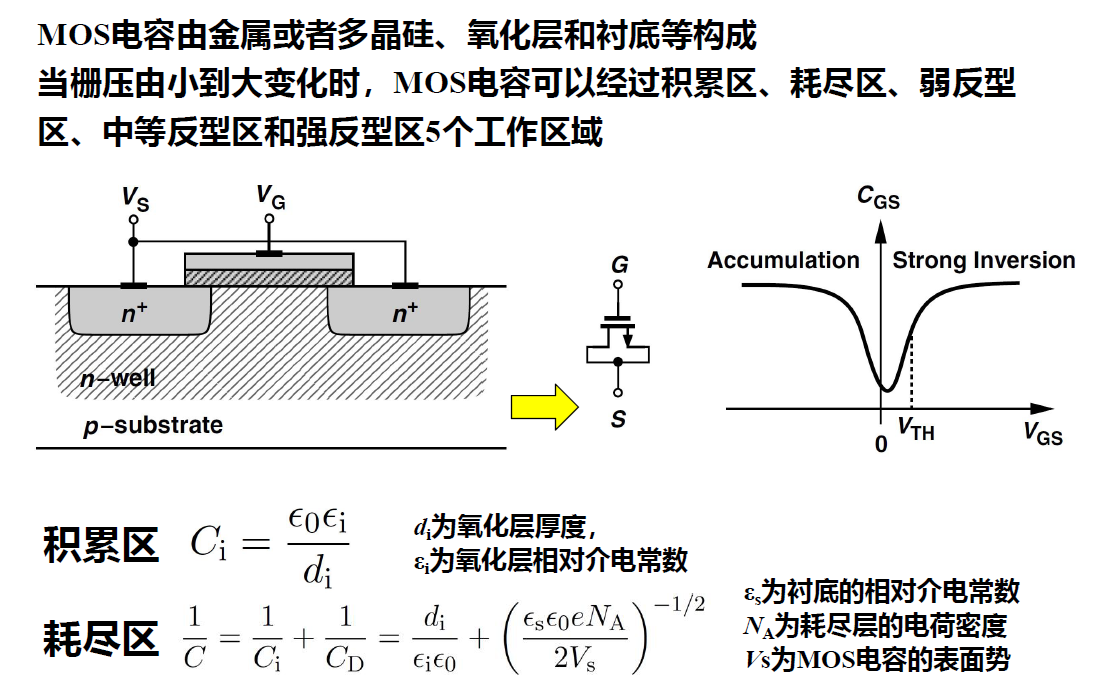

MOS电容

在这里插入图片描述

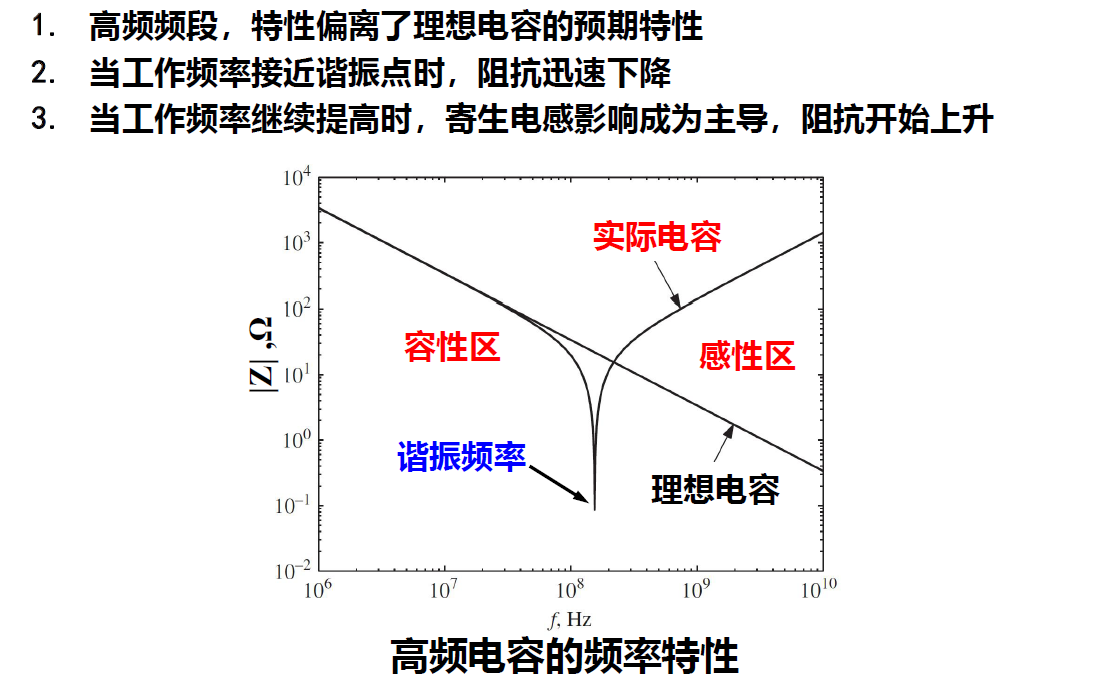

高频电容的频响特性

在这里插入图片描述

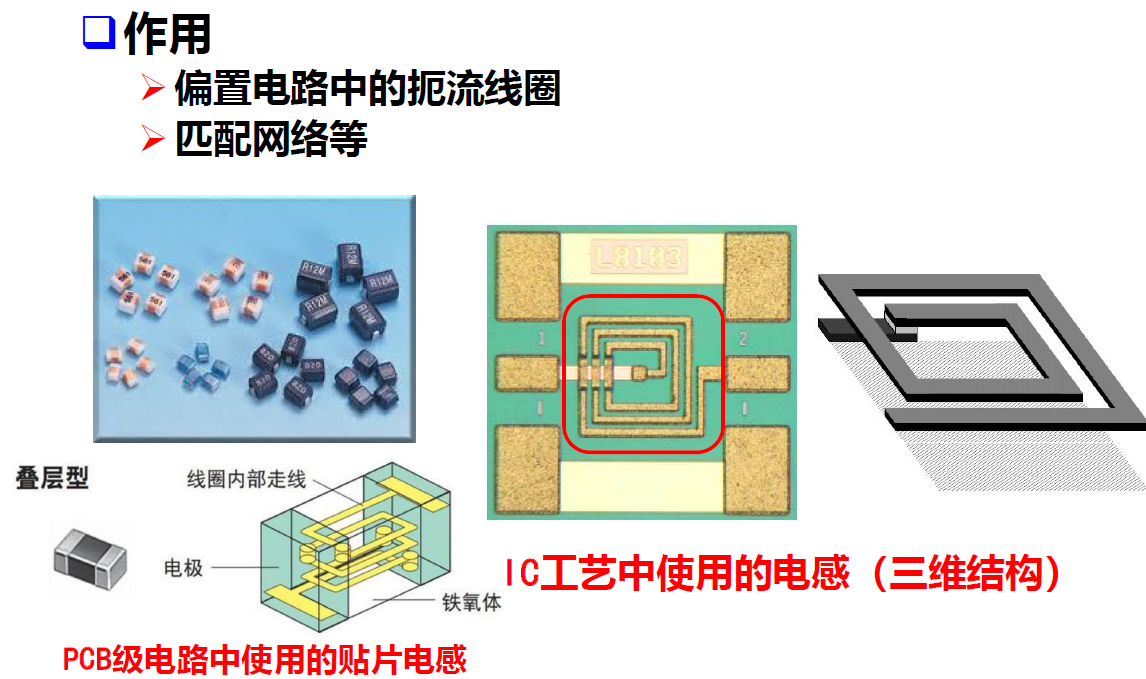

高频电感

在这里插入图片描述

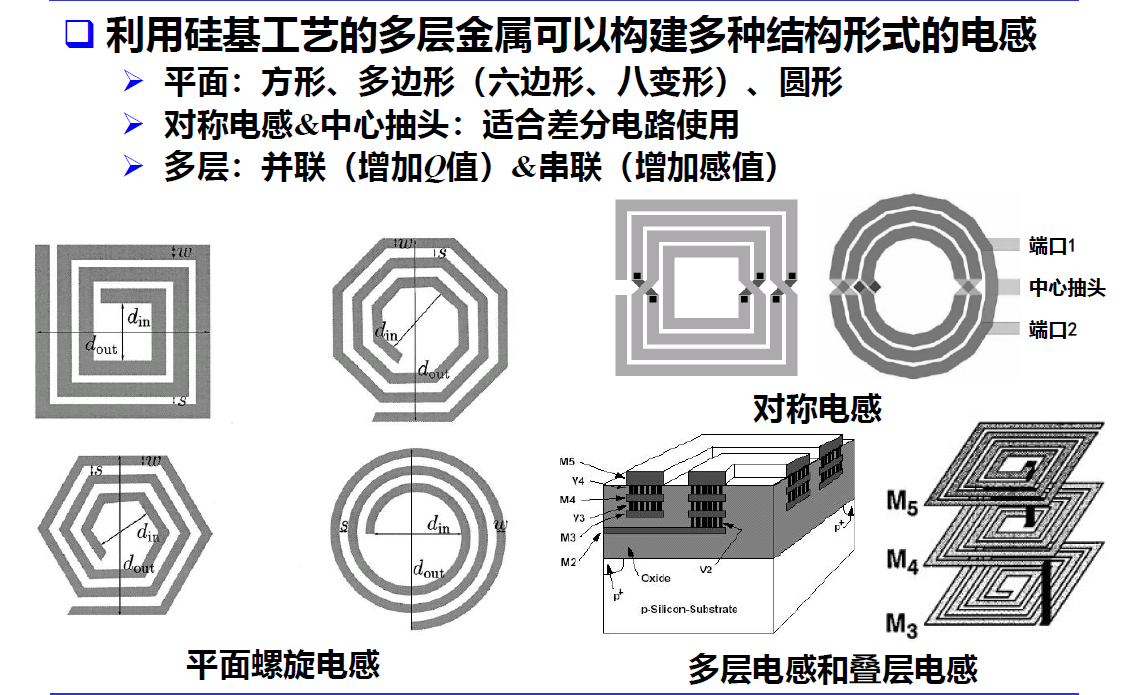

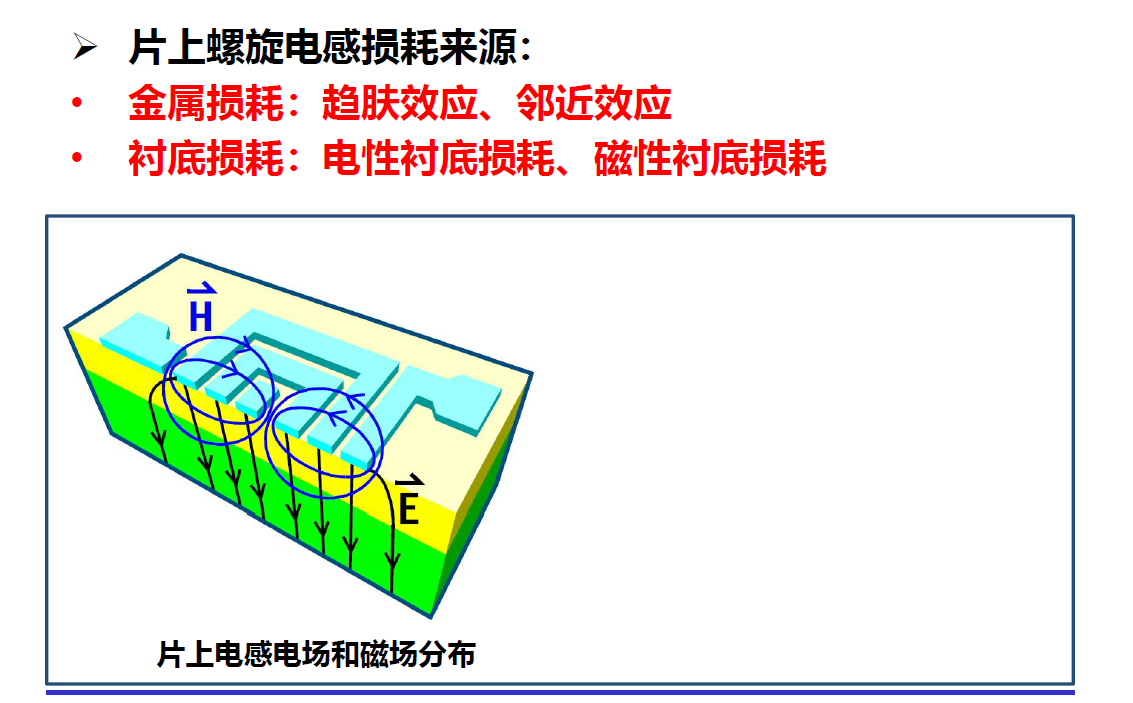

硅片电感

在这里插入图片描述

高频电感等效电路模型

在这里插入图片描述

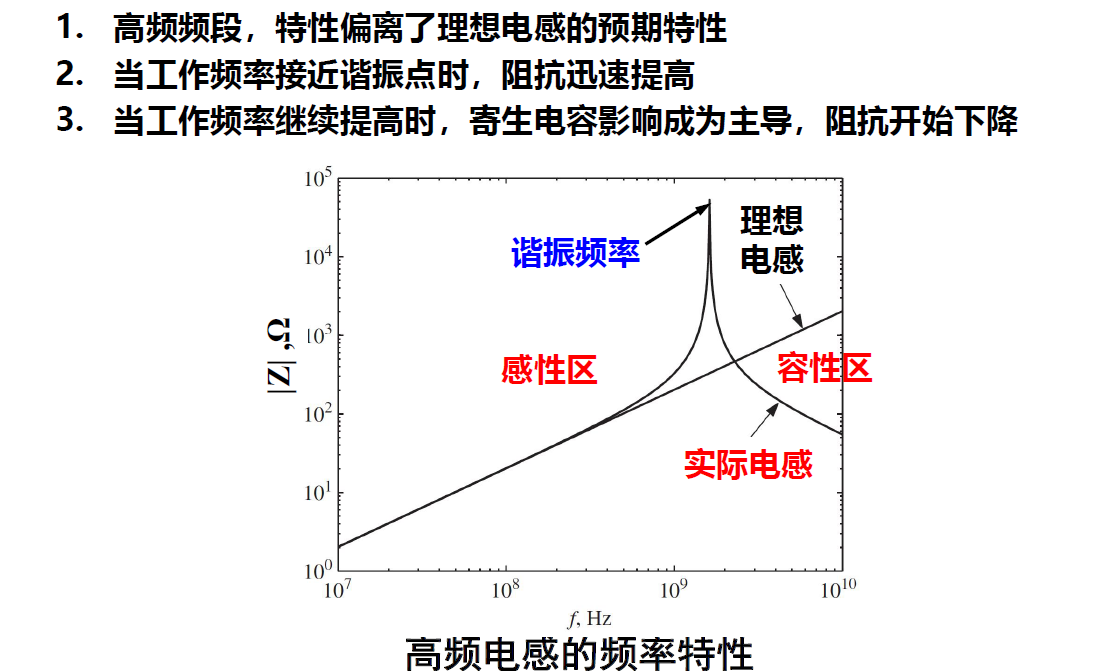

高频电感频响特性

在这里插入图片描述

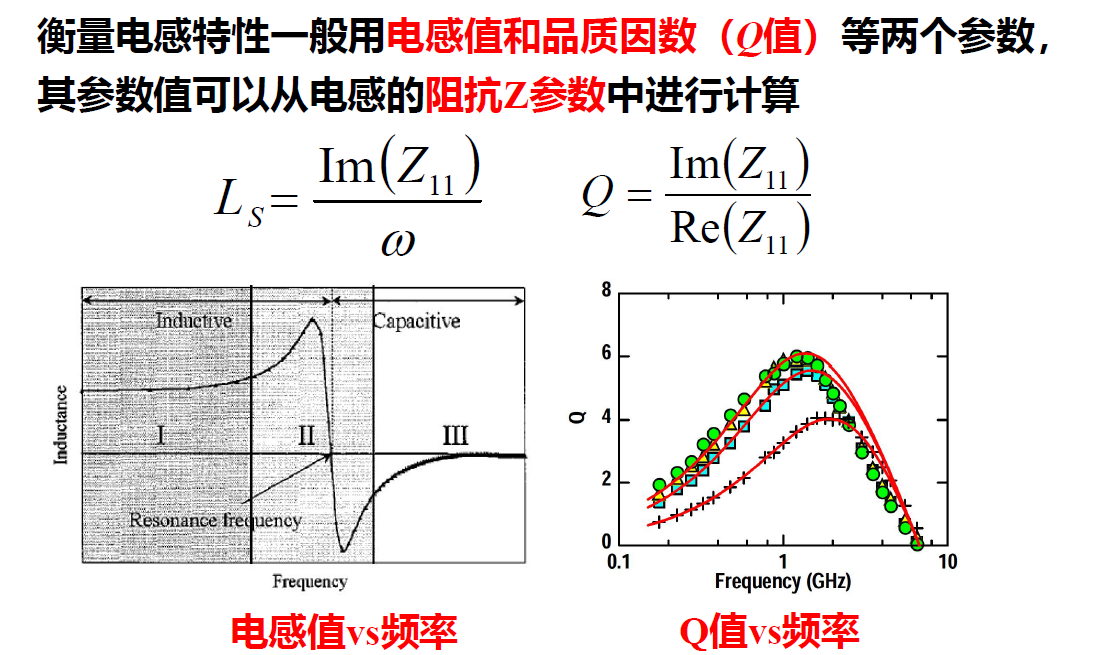

高频电感的衡量特性

在这里插入图片描述

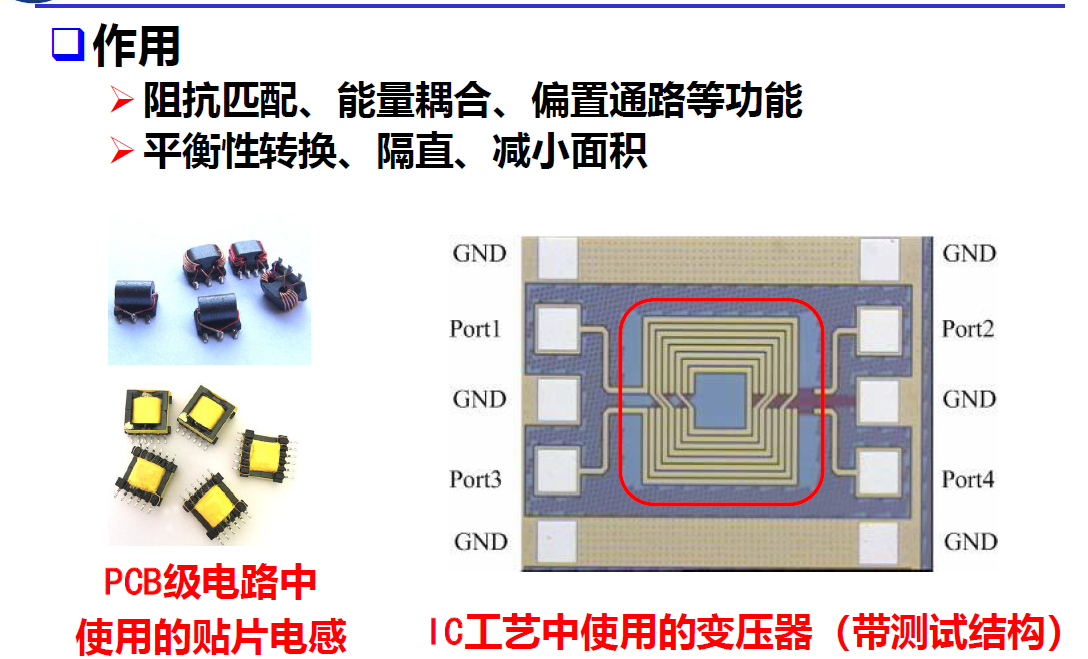

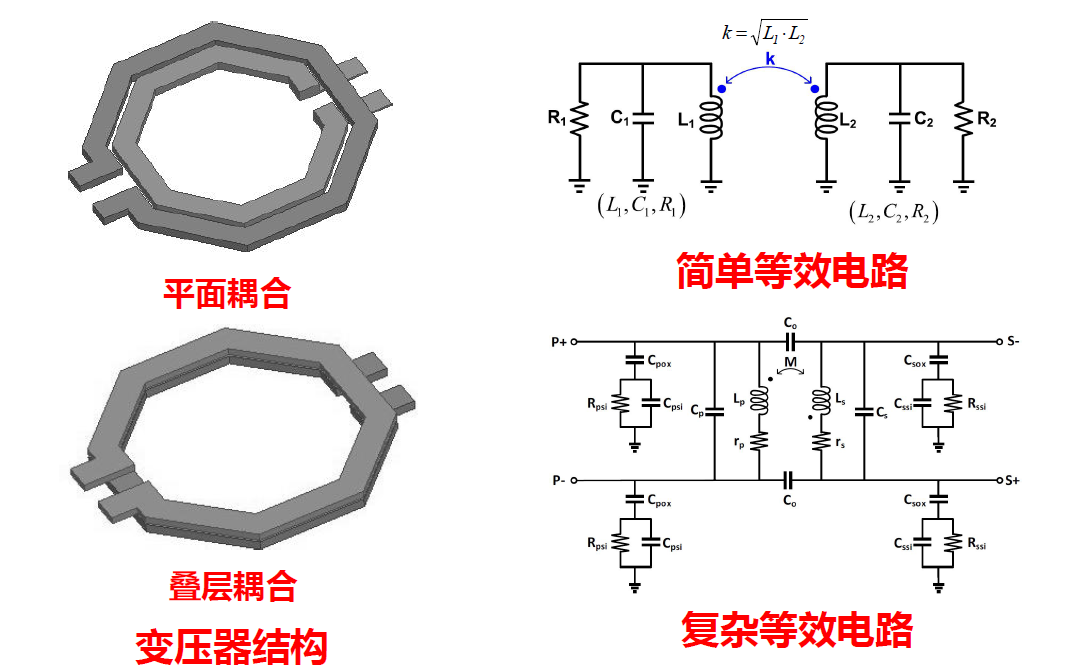

高频变压器

在这里插入图片描述

变压器等效电路模型

在这里插入图片描述

红框框中的Cpox+Rpsi+Cpsi是元件和衬底之间的寄生参数（具体可能不是这么表述的，但是大部分做在衬底上的结构都有这么个东西）

传输线

在这里插入图片描述
