概述
在互联网时代,知识是廉价的,图书馆、百度学术、知网,同行的资料都可以参考,但是仅有这些参考资料是不行的,有人指导更好,没有的话势必要走很多弯路,有些东西不会有人写在纸上给你,而这些东西却非常关键。我也是过来人,对于ETPA,这里分享下我的设计过程,分享一些关健而其它资料没有的东西。希望有助于需要的人。
这篇文章尽可能不提ETPA的理论,不推公式,可以在其它资料上找到的东西都尽量不写,我只是分享下设计与仿真的过程。
该ETPA来源于2019年工信部举办的大学生集成电路创新创业大赛IEEE杯赛题
- 设计指标:
1. 射频载波频率:2.535GHz
2.基带频率:0-20MHz(调制方式16QAM)
3. 输出信号功率>23dBm
4.PAE>35%
5.比赛提供CMOS 65nm PDK
要求提供管级电路仿真结果
- 分析:射频输出约200mW,PAE 35%,调制电源需要提供200/0.35=571mW,按600mW算,调制电源需要能输出600mW功率,电源静态功率尽可能小(小于输出功率10%),供电电源3.3V。 PA输入0dBm,增益25dB,输出25dBm,满足要求
本设计重点参考电子科技大学2016年硕士毕业论文:高效率 CMOS 包络放大器芯片设计,(致谢)
- 包络检波器设计

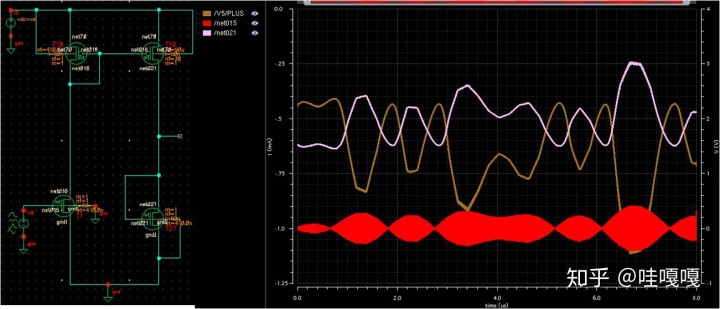

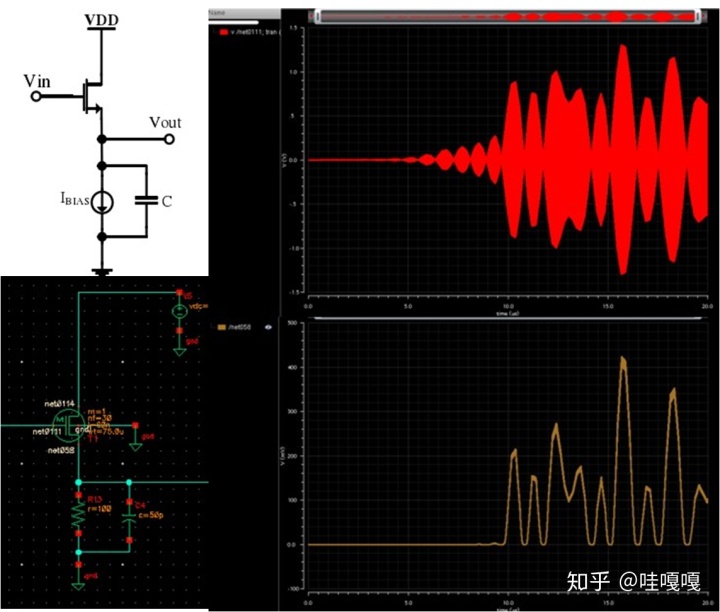

设计1,最简单的共漏极MOS管整流,为了使输出信号不太小,NMOS具有一定面积,1*10=10um²,NMOS管的开启电压Vth约0.25V,0.25V以上信号通过,0.25V以下信号截止,RC带通滤波器对整流信号滤波,输出检波信号。

可以看见,0.25V以上检波没有问题,而0.25V以下的信号丢失了!

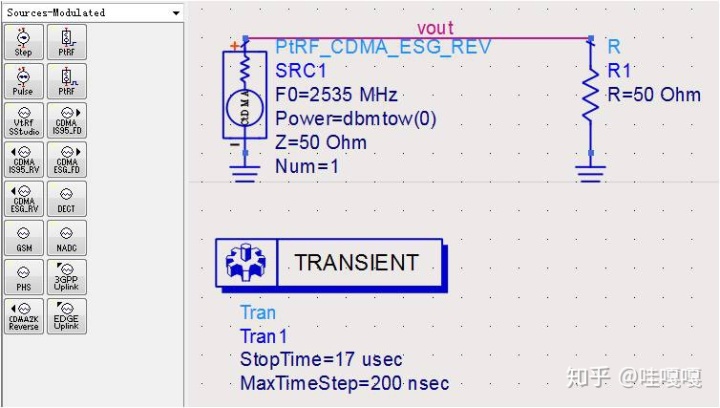

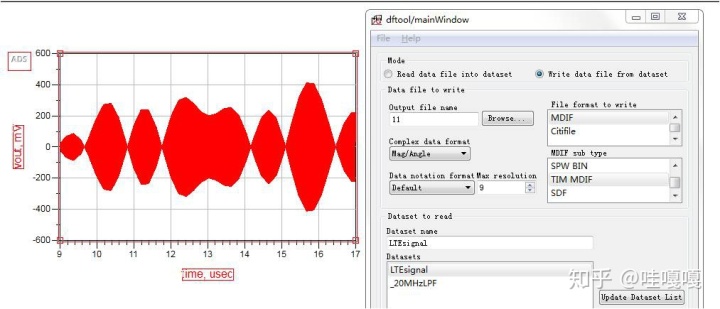

这里说明下图右上的LTE模拟信号,可以用Matlab生成,可以使用ADS生成,当时这个波形文件就花了我几天时间,这里介绍下怎么用ADS生成vitruoso可用的PWL波形文件

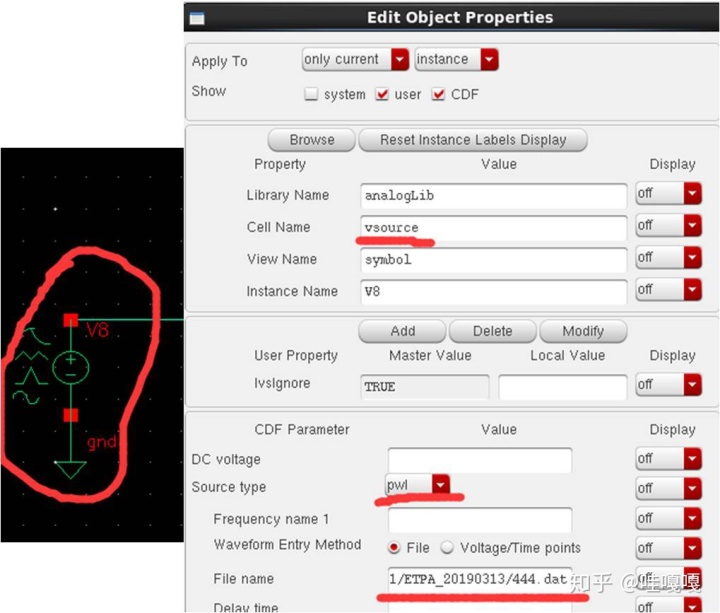

将导出的TIM文件用TXT打开,可以看见横轴和纵轴数据,另存,将TXT后缀改为dat格式,这样virtuoso就可以使用该波形文件

现在回到上述问题,0.25V以下信号丢失!使用新结构

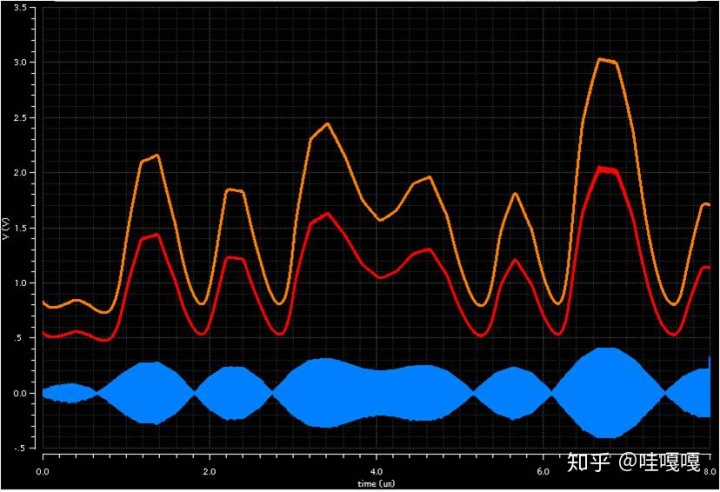

分析下原理:CS管输入,采用最小尺寸,因此输入对电压不是很敏感(上一次输入管尺寸较大),输入mV级信号没问题,电流镜左PMOS最小尺寸 410nm*1,右PMOS 3u*30,电流放大多少倍你自己算下^^,右下NMOS二极管接法做负载,电路使用晶体管寄生电容和电流镜PMOS的电阻效应构成RC低通滤波器,从波形看检波管明显放大的输入信号,这一点也不同于第一个检波器,检波器最大可输出3.3V电压,静态功耗392uA(第一个检波器可以认为没有静态功耗)。
- 运算放大器设计(闭环做线性稳压器使用)
检波器输出接线性稳压器输入,线性稳压器放大LTE信号中低功率高频信号
要求:基带信号20MHz,要求运放在0-20MHz保持良好的相位裕度,也即运放带宽大于20MHz,我们定为30MHz吧(带宽内增益、相移为常数),然后就是稳定,开环增益定位40dB。有这两个指标就可以往下设计了

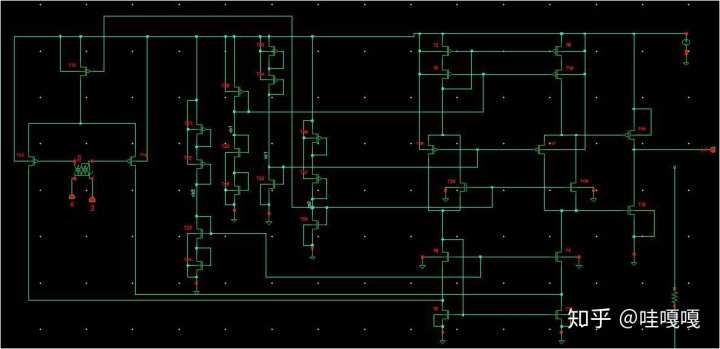

差分输入级:2um*2,放大输入信号,折叠式共源共栅晶体管尺寸从上至下依次为120um*1,600*1,300*1,300*1,400*1,120*1,中间两个300*1的晶体管是为输出推挽级提供浮动偏置用的,输出管提供功率输出,因此尺寸很大,PMOS 3*50,NMOS 1*50,

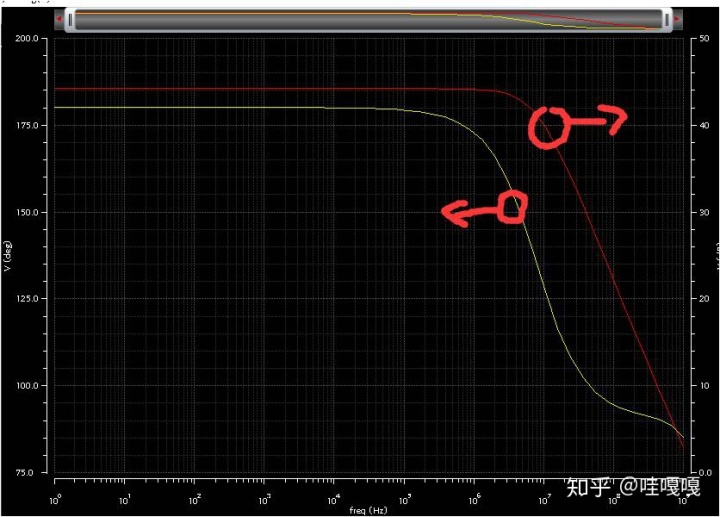

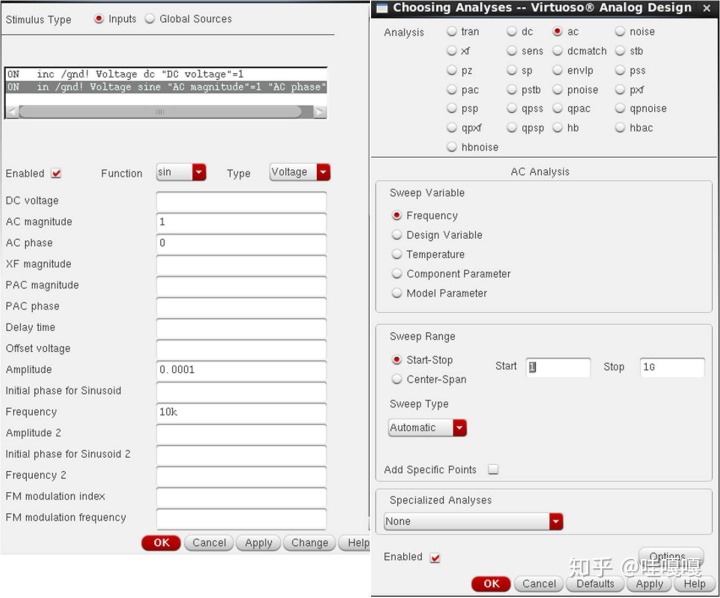

仿真




- 控制电路设计

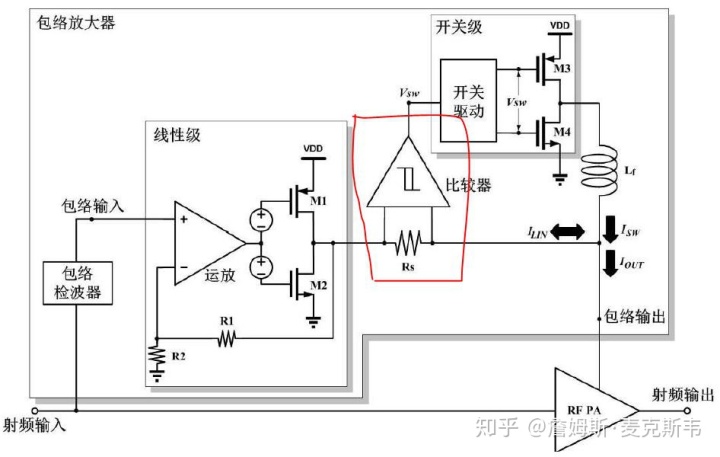

为什么要控制电路呢?我们先看看控制电路在整个电路中的位置,信号提取电阻Rs一般远小于负载电阻,比如负载50姆,则Rs500 毫欧。

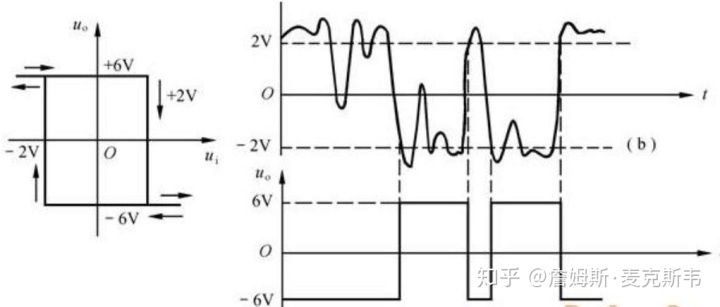

我们已经知道,ETPA的调制电源是由线性电源电源和开关电源并联构成,线性电源效率低但是带宽宽,开关电源效率高但带宽不行(线性度差),而4G信号的特征是低频(直流及极低频)信号功率占70%以上,10MHz以上高频信号功率占总功率不到15%,因此工程师自然想到用开关放大器(即开关电源)放大低频信号,线性放大器(线性电源)放大高频信号,这样就兼顾了效率和线性度,简直是不要太完美!控制电路就是用来分裂信号中的高频和低频信号,将低频信号提取出来给开光放大器放大,那么控制电路是怎么做到的呢?控制电路核心就是一个滞回电压比较器,滞回比较器的滞回量h直接决定从哪个频点区别高频和低频。信号变化太快(频率高),时间小于滞回量h,那么滞回比较器“反应不过来”依然保持在原来的状态,只有低频信号才能引起滞回比较器的“兴趣”,这样低频信号就被“提取”出来了。我们从滞回比较器的波形可以看见这种效果

要设计这个控制电路,就需要了解滞回比较器的运行原理,核心就是正反馈!正反馈强,反应快,正反快弱,比较器反应就慢!正反馈强度直接关联高低频分裂点!

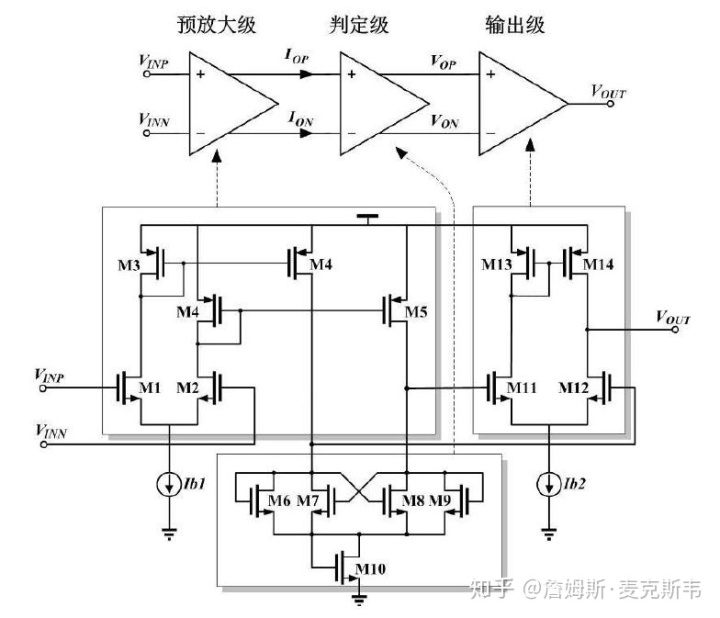

分析下原理图,差分放大器输入→电流镜提取并放大电流,判定级正反馈使M7或M8其中一个迅速饱和,输出方波(不一定是标准的方波),输出级轨对轨电压输出。判定级是比较器的核心,很多人不明白判定级的工作原理,这里说一下,M6、M9是作为电流镜右支的负载,M10尾电流源(也作负载),M7、M8这种MOS管这种接发就构成正反馈了,滞回比较器输入的是差模电压,也就是M4和M5通过的电流总有一个在增大另一个在减小,假设Im4增大,Im5减小,此时M7会渐渐的饱和,漏极电压减小,也即M8栅压减小,M8电流进一步减小,从而M8漏压上升→M7栅压上升,M7更加趋向饱和,这样一个过程使得增加的会增加更快,减小的会减小更快,要饱和的迅速饱和,要截止的迅速截止。其工作原理就是如此,理解并熟练应用反馈可以让我们在模拟电路中如虎添翼。以下是我的virtuoso原理图

管子参数如下:M3、M4、M6、M9、M10 200nm*1,M4、M5、M13、M14 200*2,M1、M2 、M7、M8、M11、M12 400*2

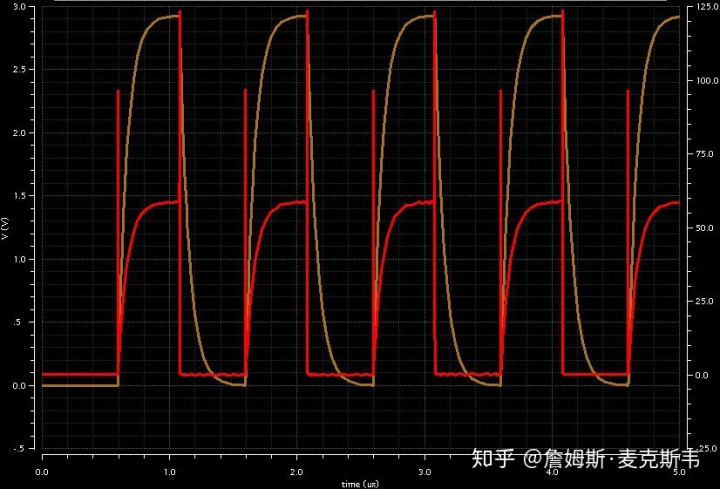

输出不需要严格的轨到归,控制器的输出只给开关放大器输入,需要的是相位与幅度基本无关。仿真结果看出,2M低频可以清晰提取,10M就被过滤了,高低频区分点后来再根据需要调整,仿真中可以完美提取1M以及更低的频率。控制器静态电流75uA。
- 开关电源(开关放大器)

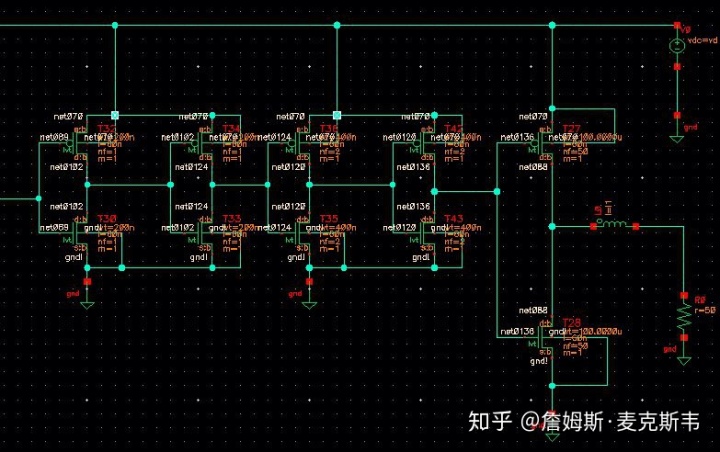

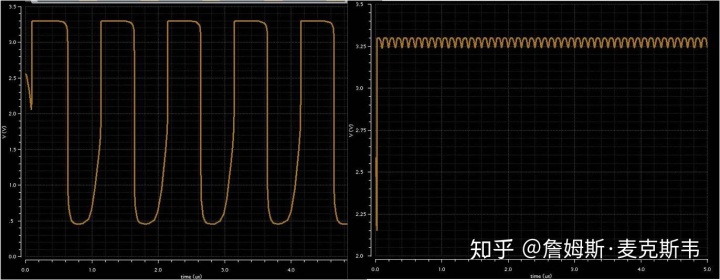

在这个设计中,开关放大器是最简单的模块,只需要将控制器输出波形“整形”成标准方波并提供轨到轨输出,最后输出级提供足够的功率输出就行了,基本就是用2或4个非门“整形”,大尺寸推挽级输出,输出串联滤波电感,提取基波合成到线性电源输出端。

推挽输出管尺寸均为2um*50,片外电感1-10uH,负载50欧姆

静态功耗就不提了(理论上为0),后期再仿真整个电源,待更新
