时钟分频器

偶数分频
奇数分频（占空比50%）
非整数分频（占空比也非50%）

本文参考《硬件架构的艺术》，主要介绍偶数分频时钟，计数分频（3,5分频），以及非整数分频（4.5分频）

1、偶数分频

偶数分频比较容易实现。实现一个N分频（N为偶数），每隔N/2个源时钟，分频时钟信号翻转一次。比如N=6时，在计数器等于2时，源时钟上升沿使信号翻转。

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
module even_clk_div#(
            parameter N=8
)
(
            input         sys_clk,
            input         rst_n,
            output reg    div_clk
);

//===================================
    reg [15:0]clk_cnt;

    always@(posedge sys_clk,negedge rst_n)begin
        if(~rst_n)
            clk_cnt <= 'h0;
        else if(clk_cnt == (N/2-1))
            clk_cnt <= 'h0;
        else
            clk_cnt <= clk_cnt + 1'b1;
    end

    always@(posedge sys_clk,negedge rst_n)begin
        if(~rst_n)
            div_clk <= 'b0;
        else if(clk_cnt == (N/2-1))
            div_clk <= ~div_clk;
    end

endmodule

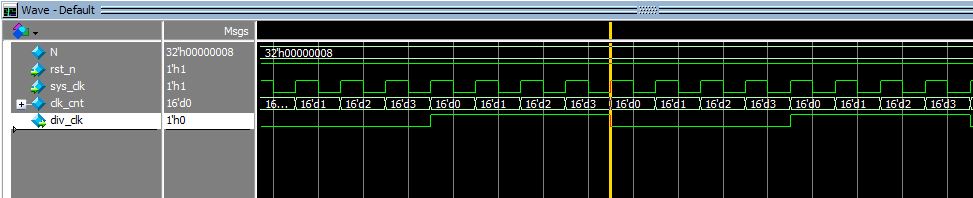

仿真波形图如下：

2、奇数分频

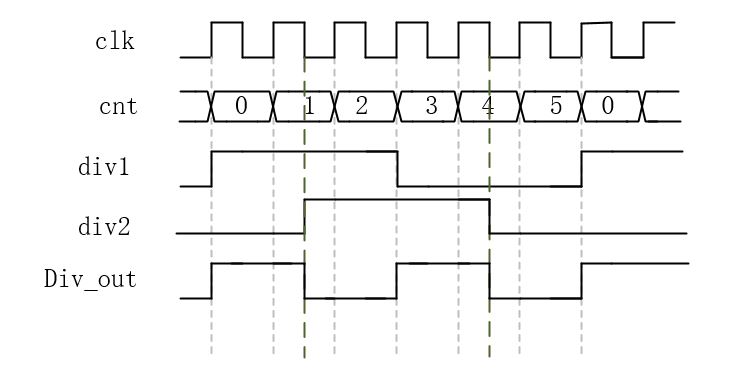

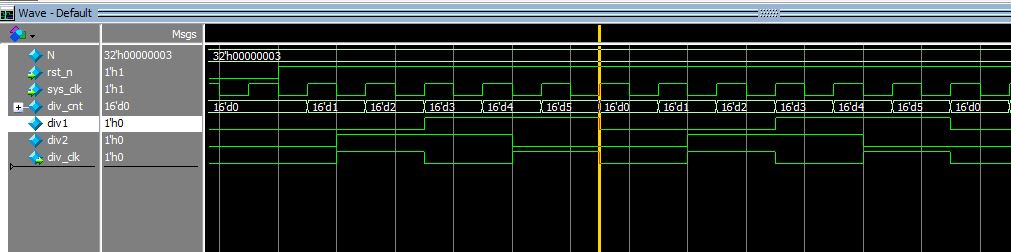

奇数分频要复杂一些，但原理是一样的。N（奇数），即在2N个时钟周期内，分频信号翻转四次。以N=3为例，如图2所示

先产生一个6分频时钟div1，然后在将div1移动270度相位，得到div2时钟，最后将div1与div2进行异或，得到3分频时钟。

设计代码如下：

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
`timescale 1ns/1ns

module odd_clk_div#(
			parameter N=3
)
(
			input 		sys_clk,
			input 		rst_n,
			output		div_clk
);

	reg [15:0] div_cnt;
	always@(posedge sys_clk,negedge rst_n)begin
		if(~rst_n)
			div_cnt <= 'h0;
		else if(div_cnt == 2*N-1)
			div_cnt <= 'h0;
		else
			div_cnt <= div_cnt + 1'b1;
	end

	reg 	div1;
	reg		div2;
	always@(posedge sys_clk,negedge rst_n)begin
		if(~rst_n)
			div1 <= 1'b0;
		else if((div_cnt == 2*N-1)||(div_cnt==N-1))
			div1=~div1;
	end

	always@(negedge sys_clk,negedge rst_n)begin
		if(~rst_n)
			div2 <= 1'b0;
		else if(div_cnt==(N-1)/2||div_cnt==(3*N-1)/2)
			div2=~div2;
	end

	assign div_clk = div1^div2;

endmodule

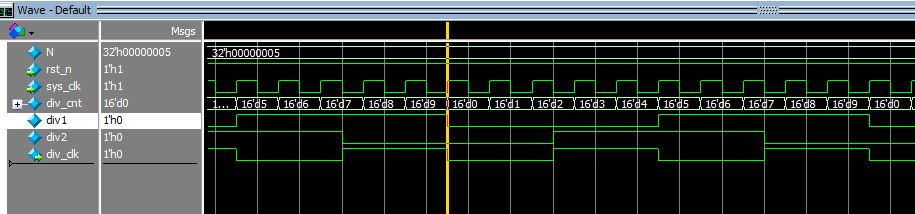

3、非整数分频（占空比非50%）

经常会使用N分频电路来产生于参考时钟不同步的时钟。设计N为非整数的分频电路并不想看起来那样难。对1.5分频，简单来说，就是每三个参考时钟包含两个对称的脉冲。

本节介绍一种不产生毛刺的分频方法。

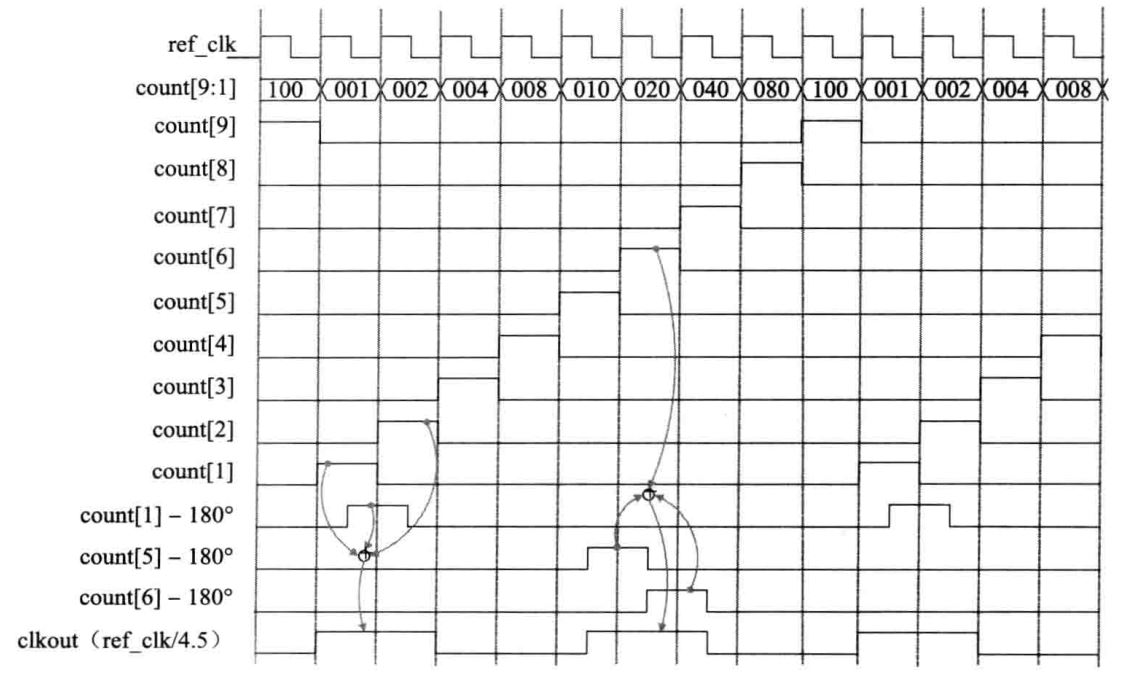

使用4.5倍分频为例子，即每9个参考时钟包含2个对称脉冲。

步骤1：使用复位值为000000001的9位移位寄存器，可以在每个时钟上升沿使移位寄存器循环左移一位。

步骤2：要产生第1个脉冲，必须在半周期是移动第1位并将第1位与第2位进行或操作。

步骤3：要产生第2个脉冲，第5位和第6位必须在半周期是移动并与原始第6位进行或操作。

代码如下：

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
`timescale 1ns/1ns

module Nointer_clk_div#(
			parameter Double_N=4.5
)(
			input 		sys_clk,
			input		rst_n,
			output		div_clk
);

	//localparam	Double_N=2*N;

	reg	[Double_N-1:0] count;

	always@(posedge sys_clk,negedge rst_n)begin
		if(~rst_n)
			count <= 'h1;
		else if(count[Double_N-1]==1)
			count <= 'h1;
		else
			count <= count<<1;
	end

	reg	div1,div2,div3;
	always@(negedge sys_clk,negedge rst_n)begin
		if(~rst_n)
			div1 <= 1'b0;
		else if(count[0]==1)
			div1 <= ~div1;
		else if(count[1]==1)
			div1 <= ~div1;
	end
	always@(negedge sys_clk,negedge rst_n)begin
		if(~rst_n)
			div2 <= 1'b0;
		else if(count[4]==1)
			div2 <= ~div2;
		else if(count[5]==1)
			div2 <= ~div2;
	end
	always@(negedge sys_clk,negedge rst_n)begin
		if(~rst_n)
			div3 <= 1'b0;
		else if(count[5]==1)
			div3 <= ~div3;
		else if(count[6]==1)
			div3 <= ~div3;
	end
	assign div_clk = (count[0]||count[1]||div1)||(div2||div3);

endmodule
