概述

在时钟分频技术中，对于偶数倍分频是比较好做的，实现2N倍的分频，只需计数到N，然后让时钟进行翻转即可。

但是在奇数倍分频中，我们总会面0.5的关系。例如实现5倍分频，也就是计数到2.5，然后时钟进行翻转。可是2.5是没有办法计数的。因此我们就得另寻它法了。

假如我们有两个时钟，clk1和clk2。如果时钟clk1的高电平持续2个周期，而clk2的低电平持续3个时钟周期，并且两者的时间错开半个周期，将两者进行或运算就ok了。

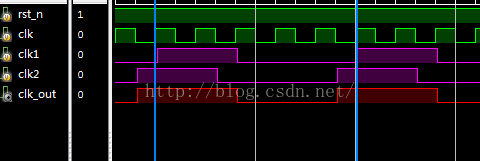

如下图所示：

其实主要的算法就是在不同的时钟沿进行技术，目的就是为了找到那半个周期。

需要有两个计数器cnt1和cnt2：如果是5分频则：cnt1=5/2=2（从0到2共3个clk周期），cnt2=5-1=4（从2到4共2个clk周期）；

如果是7分频则：cnt1=7/2=3（从0到3共4个clk周期），cnt2=7-1=6（从3到6共3个clk周期）；

如此就可以进行奇数倍的分频了！

`timescale 1ns / 1ps
//
// Company:
// Engineer:
//
// Create Date: 08:21:02 07/15/2015
// Design Name:
// Module Name: CLK_DCM
// Project Name:
// Target Devices:
// Tool versions:
// Description: 实现时钟的奇数分频;此工程实现5分频，此时5/2=2(0--2);5-1=4(2--4);3-0.5=2+0.5
//
// Author: ganggang
//
//
module CLK_DCM(
//---input pin----
clk,rst_n,
//---output pin---
clk_out
);

//--------------------------------
//parameter declation
//--------------------------------
parameter DLY = 1;

//---------------------------------
//input declation
//---------------------------------
input clk; //100MHZ
input rst_n; //active low

//----------------------------------
//output declation
//----------------------------------
output clk_out;

//----------------------------------
//wire or reg declation
//----------------------------------
reg clk_out;
reg[2:0] cnt1;
reg[2:0] cnt2;

reg clk1;
reg clk2;

///
//
//LOGIC
//
//
// posedge clk
always @(posedge clk or negedge rst_n)
begin
if(rst_n==1'b0)
begin
cnt1 <=#DLY 2'd0;
clk1 <=#DLY 1'b0;
end
else
begin
if(cnt1==3'd4)
begin
cnt1 <=#DLY 3'd0;
clk1 <=#DLY ~clk1;
end
else
begin
if(cnt1==3'd2)
begin
clk1 <=#DLY ~clk1;
cnt1 <= #DLY cnt1 +1'b1;
end
else
begin
clk1 <= #DLY clk1;
cnt1 <=#DLY cnt1 +1'b1;
end
end

end
end
//negedge clk
always @(negedge clk or negedge rst_n)
begin
if(rst_n==1'b0)
begin
cnt2 <=#DLY 3'd0;
clk2 <=#DLY 1'b0;
end
else
begin
if(cnt2==3'd4)
begin
clk2 <=#DLY ~clk2;
cnt2 <=#DLY 3'd0;
end
else
begin
if(cnt2 == 3'd2)
begin
clk2 <=#DLY ~clk2;
cnt2 <=#DLY cnt2 +1'b1;
end
else
begin
clk2 <=#DLY clk2;
cnt2 <=#DLY cnt2 +1'b1;
end
end

end
end

always @(clk1 or clk2 )
begin
clk_out <= clk1 ||clk2;
end

endmodule
