示波器如何设置实现单次触发
第一步：测直流电压的话，先设置好直流耦合，然后纵轴的刻度调好,一般为直流电压的一半就行，时间刻度调为ms级别，一般为ms级的启动，然后按下 “TRIG MENU”
第二步：按下 “TRIG MENU” 会进入如下页面，会看到下面几个设置参数，分别是：
1、触发类型选择：边沿触发
2、信号源：CH1(我们使用的第一通道 CH1)
3、斜率：我们选择下降沿触发（你也可以选择上升沿触发）
4、触发方式：这里选择自动
5、耦合方式：高频抑制（为什么选择高频抑制？实验发现其他方式达不到触发效果，会有很大的毛刺，看不出跳变过程）
————————————————
第三步：再 点击按钮“SINGLE SEQ”
第四步：再按一次“SINGLE SEQ”，然后调节触发电平，触发电平为测试电压的一半即可
然后上电就可以了，单次触发就会自动停止，如果不出现，在幅度刻度，和时间刻度，触发电平这里找原因。

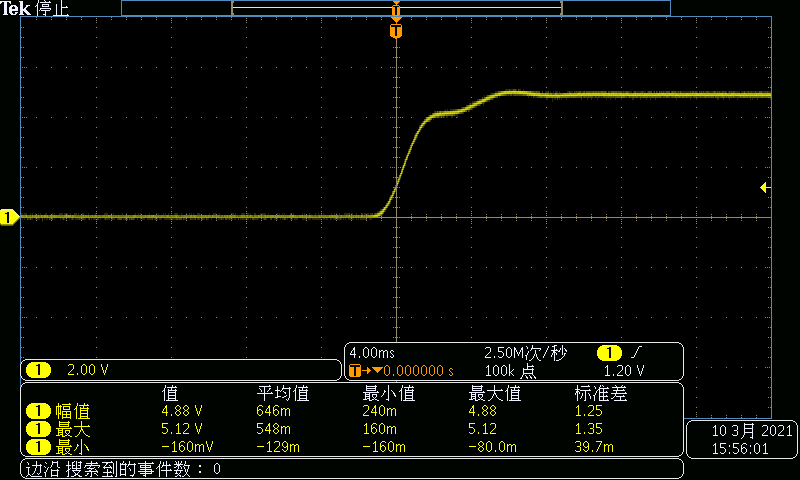

单次触发测量上升沿

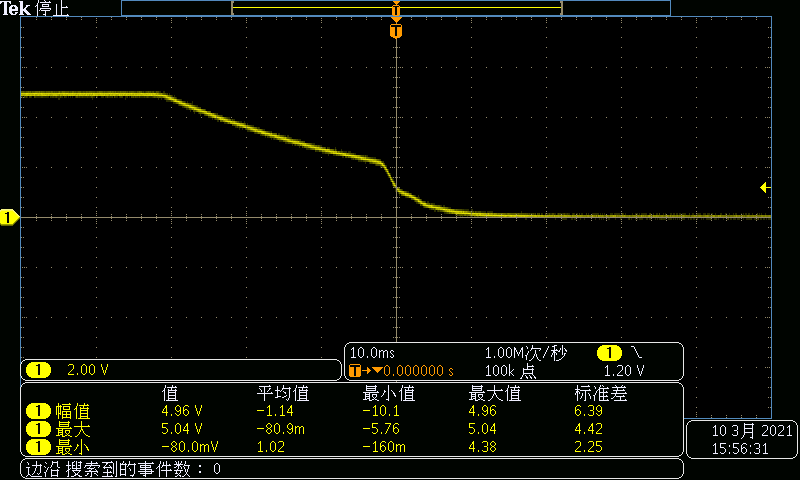

单次触发测量下降沿
参考博文：示波器如何设置单次触发
