一、触发模式的定义

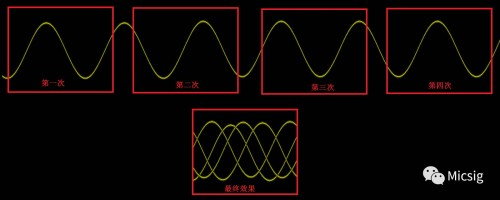

在没有进行任何特殊设置的情况下，示波器会按固定频率，抓取信号来生成图像。由于采样频率、信号变化频率往往不一致，所以每次抓取、生成的图像会有差异。它们依次显示在屏幕上时，肉眼看起来，便成了来回滚动的波形。

为了获得稳定的波形显示，需要将示波器的扫描频率与信号的变化频率同步起来。

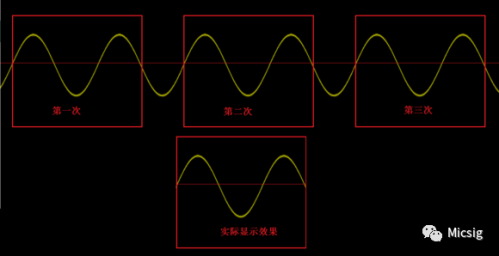

示波器可以通过设置一个 “触发事件”(可以是某个电平或跳变等) 来实现同步：当示波器检测到信号流中，出现了目标事件时，以此为起点，进行波形扫描与显示。信号“触发”扫描，这项功能，也就是示波器 “触发模式”。

触发模式，还可以用于从一段复杂的信号中，捕获目标波形。

二、触发模式的种类

2.1 自动模式(AUTO)：

1. 当没有事件发生时，示波器的扫描系统会根据原先设定好(相当于没使用触发模式时)的扫描速率，自动进行扫描；
2. 当存在事件发生时，示波器的扫描系统则以事件为依据，尽量使扫描频率同步信号的频率；
3. 自动模式的特点是：不论触发条件是否满足，都会进行扫描。示波器屏幕上一直可以显示变化的扫描线；
4. 自动模式适用于观测高重复率和未知特征的信号。

2.2 正常模式(NORMAL)：

1. 当没有事件发生时，示波器的扫描系统不进行扫描；
2. 当存在事件发生时，示波器的扫描系统同步信号频率并进行扫描，将结果波形显示在屏幕上；
3. 正常模式的特点是：触发条件满足，才会进行扫描。没有发生事件时，示波器屏幕上显示静止画面；
4. 正常模式适用于低重复率、特征已知，需要观测细节的信号。

2.3 单次模式(SINGLE)：

1. 当没有事件发生时，示波器的扫描系统不进行扫描，屏幕显示静止画面；
2. 当第一次事件发生时，示波器的扫描系统同步信号并进行扫描，将结果显示在屏幕上。扫描完成后，系统进入休止状态；
3. 当第二次或以上事件发生时，示波器的扫描系统不再进行扫描，必须手动重启后，才能产生下一次触发；
4. 单次模式的特点是：触发条件满足，才会进行扫描，但只扫描一次；
5. 单次模式在大多数场合下，用处不大，可看作特殊的正常模式。

三、触发模式的参数

3.1 触发方式

3.2 触发源

触发事件的来源。 使用触发观测信号前，需要先选定触发源，以让示波器知道，事件将会从何处发生。常见的触发源有：内触发(INT)、外触发(EXT)和电源触发(LINE)。

• 内触发(INT)： 使用被测信号作为触发信号；
• 外触发(EXT)： 使用外部信号作为触发信号；
• 电源触发(LINE)： 使用交流电信号作为触发信号，可用于测量交流相关的信号，如音频电路、闸流管的低电平交流噪音。

3.3 触发耦合

扫描触发电路的信号以怎样的方式进入示波器的触发同步放大器。为了使采集、输出的波形更加稳定可靠，示波器在触发模式下，可以按信号特点，设置特定的耦合方式，以达到滤除噪声、防止误触发的效果。

• 直流： 允许直流和交流信号进入触发路径；
• 交流： 阻挡所有直流信号进入触发路径；
• 噪声抑制： 抑制噪声信号触发；
• 高频抑制： 抑制阈值频率(不同示波器的阈值可能不同)以上的高频成分；
• 低频抑制： 阻挡直流成分并抑制阈值频率(不同示波器的阈值可能不同)以下的低频成分。

拓展：
通道耦合，被测信号以怎样的方式进入示波器的通道放大器。

• 直流： 允许输入信号的直流和交流成分进入通道放大器；
• 交流： 阻挡输入信号的直流成分进入通道放大器；
• 接地： 断开输入信号。

3.4 触发极性

触发信号的极性。 触发极性不是指触发信号本身的正负，而是指由它的上升沿或下降沿触发。

• 极性为正时，在信号上升的方向上，若触发信号超过触发电平则产生触发；
• 极性为负时，在信号下降的方向上，当触发信号低于触发电平时就产生触发。

3.5 触发电平

触发信号的电平。 配合触发极性来定义触发事件的发生点。当被测信号，进入了触发极性与触发电平共同组成的区域内时，产生触发。

四、触发模式的步骤

配置好上述触发模式的种类和相关参数，即可进行信号的触发观测。最后再分享我个人的配置步骤：

1. 触发环境的准备：选择触发方式、触发源、触发耦合；
2. 触发事件的设置：调节触发极性、触发电平；
3. 打开触发模式：选择触发模式种类。

本文未经允许，不得转载。若觉得本文对你有帮助，欢迎点赞支持。若内容有不当之处，也恳请指正，不胜感激。
