概述
Platform: Rockchip
OS: Android 6.0
Kernel: 3.10.92

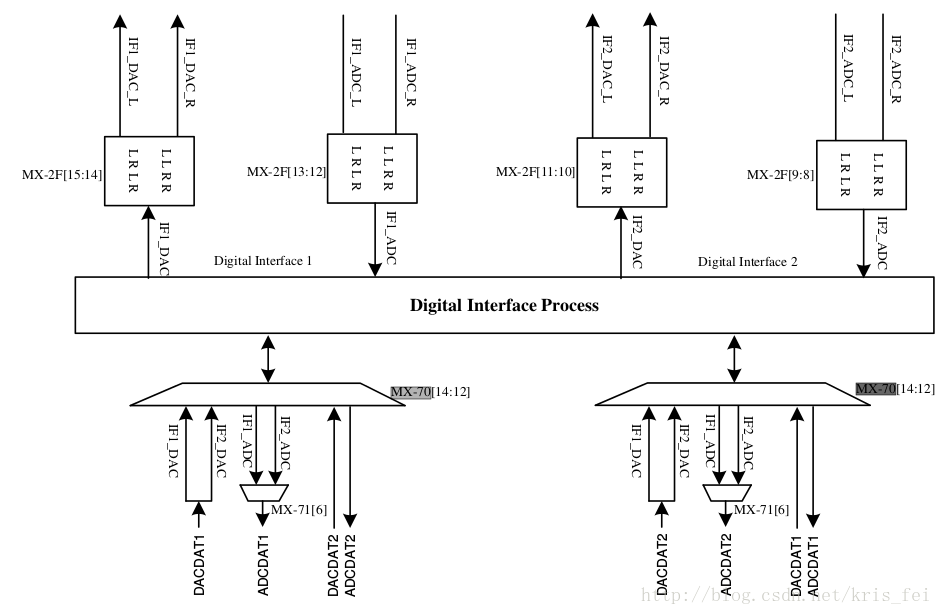

Audio Codec RT5640 有两路I2S，如下图：
原本以为I2S1对应的就是ADCLR1/DACLR1，I2S2对应的就是ADCLR2/DACLR2，但是我们的硬件原理图
只使用了I2S1，但是软件的配置确是走的ADCLR2/DACLR2通路，并能正常播放声音。

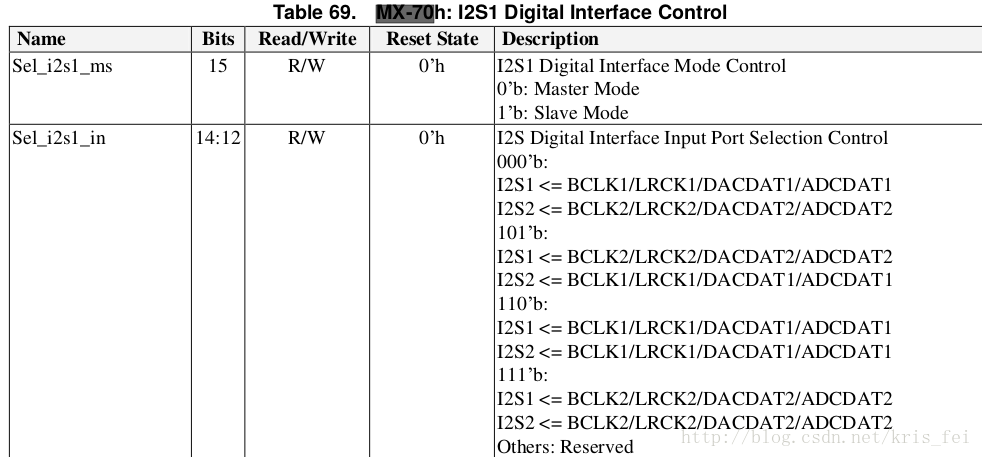

后来发现I2S可以选择对应的ADCLR/DACLR通路，在0x70中设置。
bit[14：12]默认配置是101，所以I2S1对应的是ADCLR1/DACLR2.
