基于rk3568平台 rk809 codec的介绍

        首先要知道单端和差分之间的区别，因为rk809可以单端双MIC输入或差分输入；通过下面的硬件原理图就可以知道rk809是哪个输入了；

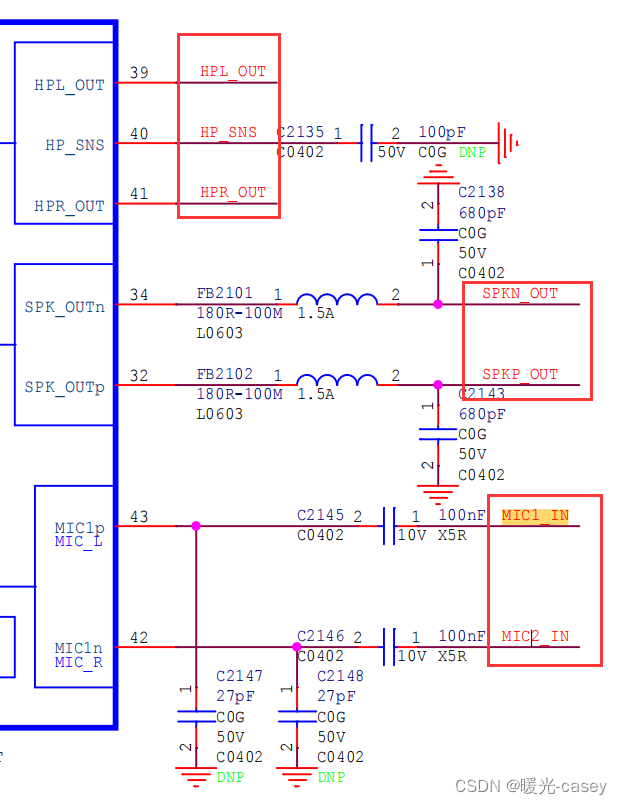

单端输入

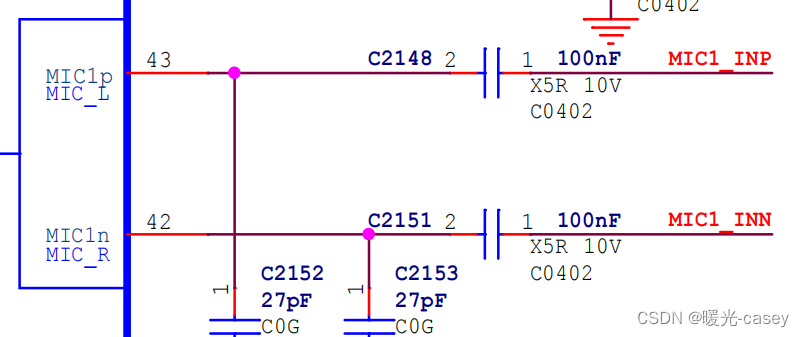

差分输入（differentia ）

        MICP/MICN 差分输入单声道配置dts 中 codec 节点需要配置 mic-in-differential;

        MICPMICN 单端输入立体声双 MIC 配置：

1. kernel 对应的 dts 中 codec 节点不要配置 mic-in-differential 和 adc-for-loopback；

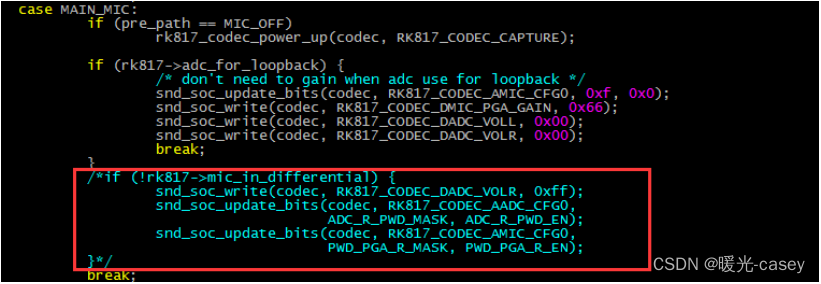

2. 如下文件，kernel/sound/soc/codecs/rk817_codec.c 屏蔽红色框起部分

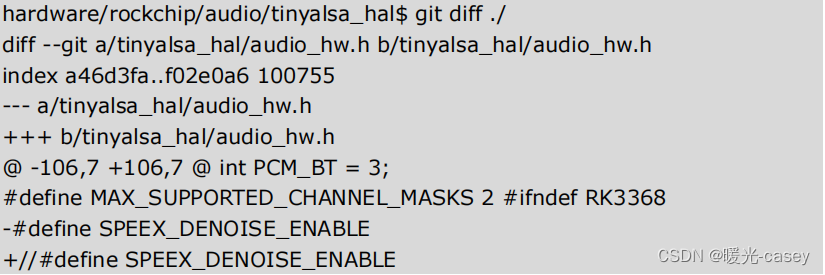

     3. 如下文件，屏蔽#define SPEEX_DENOISE_ENABLE

         产品中RK817/RK809的HPL_OUT/HPR_OUT接外部功放，请检查dts 中codec节点是否正确配置了use-ext-amplifier、spk-ctl-gpios；参考如下：

use-ext-amplifier;
spk-ctl-gpios = <&gpio3 RK_PB2 GPIO_ACTIVE_HIGH>;

      如无外置功放，直接使用RK817/RK809的classD内部功放输出，请不要配置use-ext-amplifier。

       rk809有一个MIC输入，2个输出即hp和spk；在使用tinymix的时候，要根据输出使用哪个引脚，再去打开相应的通路！！！先看看使用MIC时，能否正常的录音，正常的话，其实LINEIN和MIC是一样的，dts稍微按照上面修改；这种是根据优先级来的，即耳机>hdmi>板载麦；因此你使用耳机时就会切到linein的，使用hp输出，不插入耳机的话，就使用喇叭spk输出。

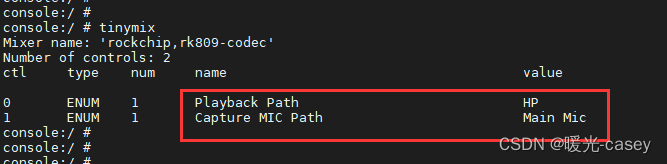

        如下是使用hp来放音的，所以使用tinymix打开相关的通路
