一 差分运放

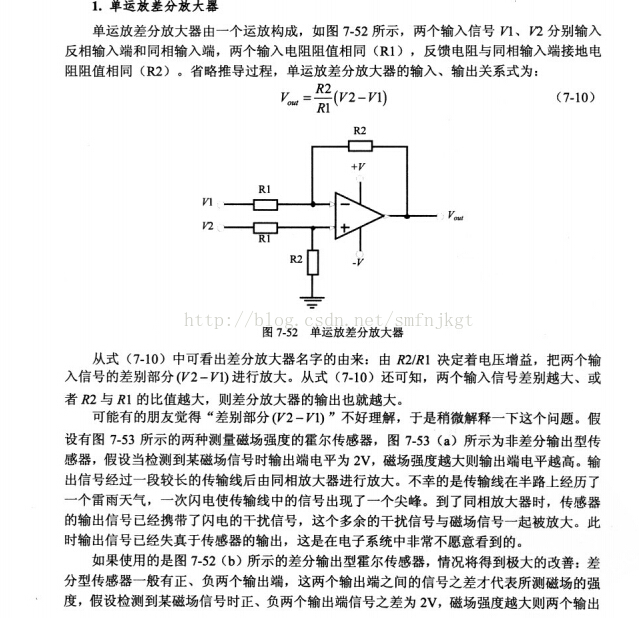

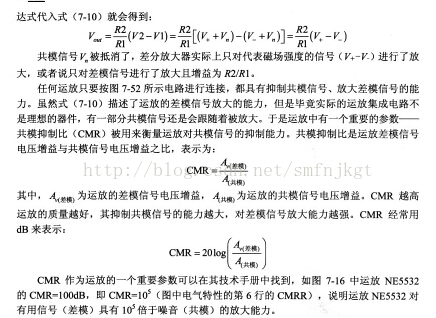

差分放大电路有运放和三极管构成的两种。下面只介绍单运放差分放大电路：

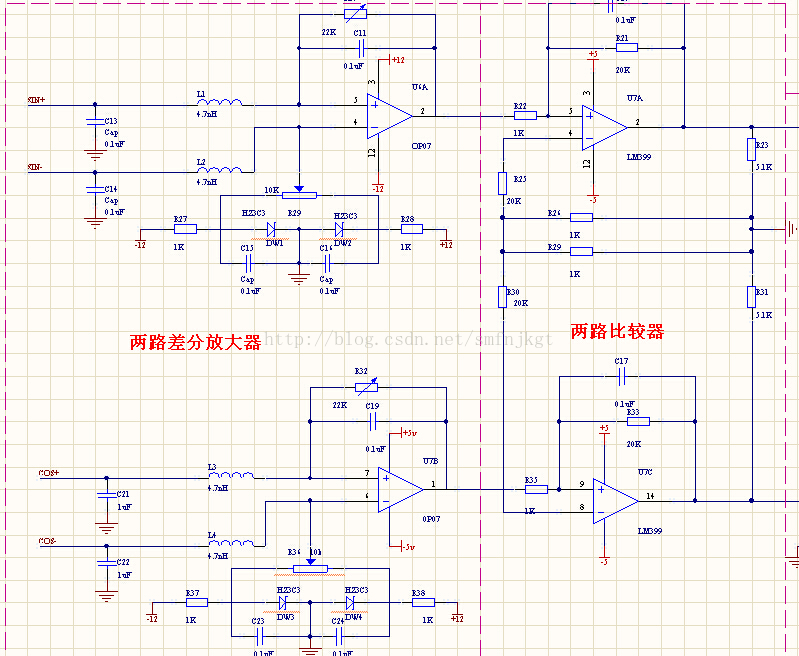

图 1
图一是一个两路的差分运放，下面只就下面一路进行分析：C21，L3和C2，L4组成滤波器，调节电位器R32可以调节输出电压大小，R36，DW3，DW4，
C23，C24组成的直流电平调节电路（也可以称为零漂调整电路），通过调整R36可以调整差分信号的输出直流电平大小，C19主要是抑制高频干扰，
