差分输入的是将两个输入端的差值作为信号，这样可以免去一些误差，比如你输入一个1V的信号电源有偏差，比实际输入要大0.1.就可以用差分输入1V和2V一减就把两端共有的那0.1误差减掉了。单端输入无法去除这类误差。

AD的差分输入与单端输入

2018年01月09日 08:24:17 ALIFPGA 阅读数：5346

AD的差分输入与单端输入

 单端输入，输入信号均以共同的地线为基准。这种输入方法主要应用于输入信号电压较高(高于1V)，信号源到模拟输入硬件的导线较短(低于15 ft，1ft=304.8mm)，且所有的输入信号共用一个基准地线。如果信号达不到这些标准，此时应该用差分输入。对于差分输入，每一个输入信号都有自有的基准地线;由于共模噪声可以被导线所消除，从而减小了噪声误差。
    单端输入时，是判断信号与 GND 的电压差。差分输入时，是判断两个信号线的电压差。
信号受干扰时，差分的两线会同时受影响，但电压差变化不大。 (抗干扰性较佳) 而单端输入的一线变化时，GND不变，所以电压差变化较大。(抗干扰性较差)。

差分信号和普通的单端信号走线相比，最明显的优势体现在以下三个方面：

    A．抗干扰能力强，因为两根差分走线之间的耦合很好，当外界存在噪声干扰时，几乎是同时被耦合到两条线上，而接收端关心的只是两信号的差值，所以外界的共模噪声可以被完全抵消。
    B．能有效抑制EMI，同样的道理，由于两根信号的极性相反，他们对外辐射的电磁场可以相互抵消，耦合的越紧密，泄放到外界的电磁能量越少。
    C．时序定位精确，由于差分信号的开关变化是位于两个信号的交点，而不像普通单端信号依靠高低两个阈值电压判断，因而受工艺，温度的影响小，能降低时序上的误差，同时也更适合于低幅度信号的电路。目前流行的LVDS（low voltage differential signaling）就是指这种小振幅差分信号技术。
当AD的输入信号只有一路时，为了更好地抑制共模噪声，我们可以采用差分输入方式。

什么是仪表放大器

　　这是一个特殊的差动放大器，具有超高输入阻抗，极其良好的CMRR，低输入偏移，低输出阻抗，能放大那些在共模电压下的信号。

　　随着电子技术的飞速发展，运算放大电路也得到广泛的应用。仪表放大器是一种精密差分电压放大器，它源于运算放大器，且优于运算放大器。仪表放大器把关键元件集成在放大器内部，其独特的结构使它具有高共模抑制比、高输入阻抗、低噪声、低线性误差、低失调漂移增益设置灵活和使用方便等特点，使其在数据采集、传感器信号放大、高速信号调节、医疗仪器和高档音响设备等方面倍受青睐。仪表放大器是一种具有差分输入和相对参考端单端输出的闭环增益组件，具有差分输入和相对参考端的单端输出。与运算放大器不同之处是运算放大器的闭环增益是由反相输入端与输出端之间连接的外部电阻决定，而仪表放大器则使用与输入端隔离的内部反馈电阻网络。仪表放大器的 2 个差分输入端施加输入信号，其增益即可由内部预置，也可由用户通过引脚内部设置或者通过与输入信号隔离的外部增益电阻预置。

　　什么是运算放大器

　　运算放大器（简称“运放”）是具有很高放大倍数的电路单元。在实际电路中，通常结合反馈网络共同组成某种功能模块。它是一种带有特殊耦合电路及反馈的放大器。其输出信号可以是输入信号加、减或微分、积分等数学运算的结果。［1］ 由于早期应用于模拟计算机中，用以实现数学运算，故得名“运算放大器”。运放是一个从功能的角度命名的电路单元，可以由分立的器件实现，也可以实现在半导体芯片当中。随着半导体技术的发展，大部分的运放是以单芯片的形式存在。运放的种类繁多，广泛应用于电子行业当中。

　　运放如图有两个输入端a（反相输入端），b（同相输入端）和一个输出端o。也分别被称为倒向输入端非倒向输入端和输出端。当电压U-加在a端和公共端（公共端是电压为零的点，它相当于电路中的参考结点。）之间，且其实际方向从a 端高于公共端时，输出电压U实际方向则自公共端指向o端，即两者的方向正好相反。当输入电压U+加在b端和公共端之间，U与U+两者的实际方向相对公共端恰好相同。

　　仪表放大器的优缺点

　　优点：精度高。缺点：贵

　　仪表放大器的优缺点

　　在集成电路工艺中还难与于制造电感元件；制造容量大于200pF的电容也比较困难，而且性能很不稳定，所以集成电路中应避免使用电容器。而运算放大器各级之间都采用直接耦合，基本不采用电容元件，因此适合用于集成化的要求。

　　高速运放，从饱和退出的时间，与比较器相比较，依然相当长。

仪表放大器与运算放大器的区别是什么？

　　仪表放大器是一种具有差分输入和相对参考端单端输出的闭环增益单元。大多数情况下，仪表放大器的两个输入端阻抗平衡并且阻值很高，典型值≥109 Ω。其输入偏置电流也应很低，典型值为 1 nA至 50 nA。与运算放大器一样，其输出阻抗很低，在低频段通常仅有几毫欧（mΩ）。运算放大器的闭环增益是由其反向输入端和输出端之间连接的外部电阻决定。与放大器不同的是，仪表放大器使用一个内部反馈电阻网络，它与其信号输入端隔离 。对仪表放大器的两个差分输入端施加输入信号，其增益既可由内部预置，也可由用户通过引脚连接一个内部或者外部增益电阻器设置，该增益电阻器也与信号输入端隔离。

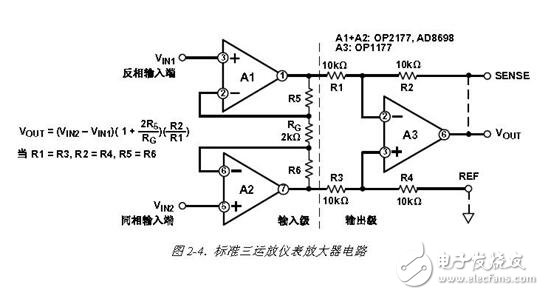

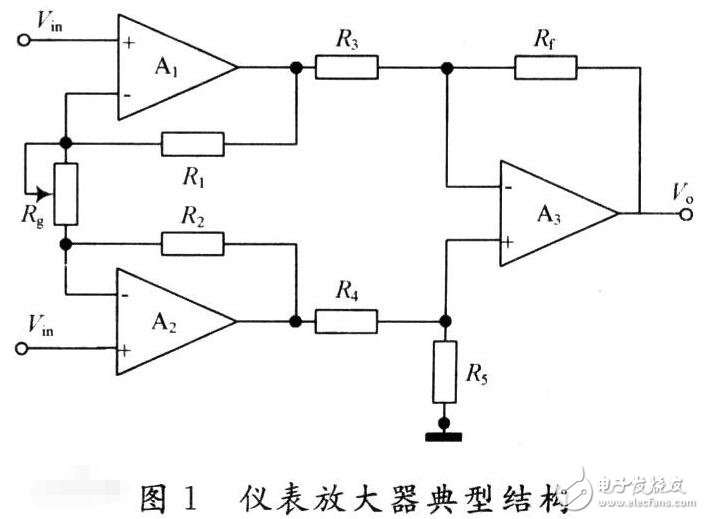

　　专用的仪表放大器价格通常比较贵，于是我们就想能否用普通的运放组成仪表放大器？答案是肯定的。使用三个普通运放就可以组成一个仪用放大器。电路如下图所示：

　　输出电压表达式如图中所示。

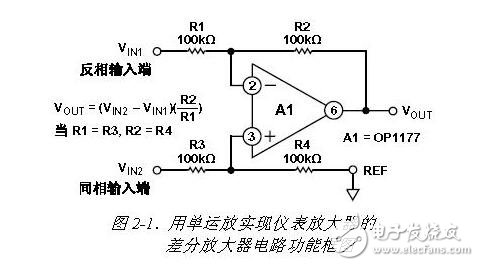

　　看到这里大家可能会问上述表达式是如何导出的？ 为何上述电路可以实现仪表放大器？下面我们就将探讨这些问题。在此之前，我们先来看如下我们很熟悉的差分电路：

　　如果R1 = R3，R2 = R4，则VOUT = （VIN2—VIN1）（R2/R1）

　　这一电路提供了仪表放大器功能，即放大差分信号的同时抑制共模信号，但它也有些缺陷。首先，同相输入端和反相输入端阻抗相当低而且不相等。在这一例子中VIN1反相输入阻抗等于 100 kΩ，而VIN2同相输入阻抗等于反相输入阻抗的两倍，即200 kΩ。因此，当电压施加到一个输入端而另一端接地时，差分电流将会根据输入端接收的施加电压而流入。（这种源阻抗的不平衡会降低电路的CMRR。）

　　另外，这一电路要求电阻对R1 /R2和R3 /R4的比值匹配得非常精密，否则，每个输入端的增益会有差异，直接影响共模抑制。例如，当增益等于 1 时，所有电阻值必须相等，在这些电阻器中只要有一只电 阻 值 有 0.1% 失 配 ， 其CMR便 下 降 到 66 dB（2000:1）。同样，如果源阻抗有 100 Ω的不平衡将使CMR下降 6 dB。

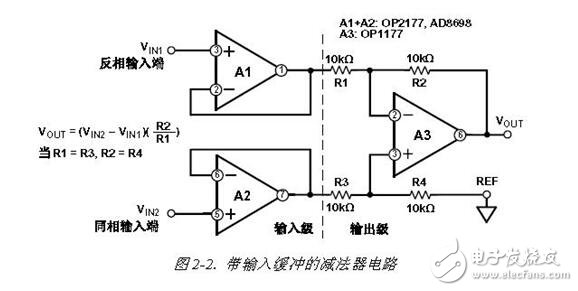

　　为解决上述问题，我们在运放的正负输入端都加上电压跟随器以提高输入阻抗。如下图所示：

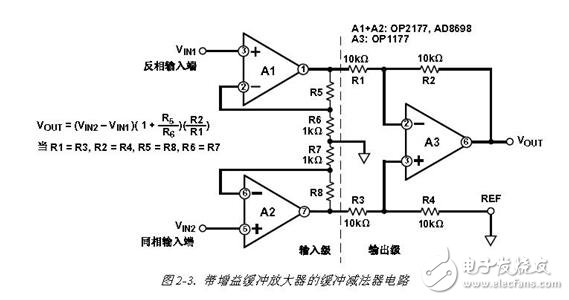

　　以上前置的两个运放作为电压跟随器使用，我们现在改为同相放大器，电路如下所示：

　　输出电压表达式如上图所示。上图所示的电路增加增益（A1 和 A2）时，它对差分信号增加相同的增益，也对共模信号增加相同的增益。也就是说，上述电路相对于原电路共模抑制比并没有增加。

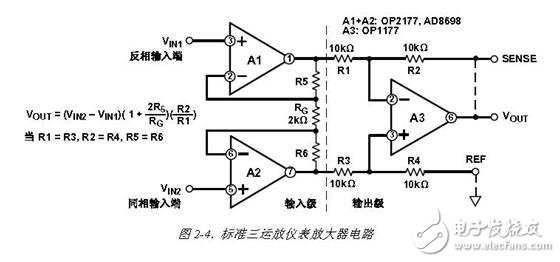

　　下面，要开始最巧妙的变化了！看电路先：

　　这种标准的三运放仪表放大器电路是对带缓冲减法器电路巧妙的改进。像前面的电路一样，上图中A1 和A2 运算放大器缓冲输入电压。然而，在这种结构中，单个增益电阻器RG连接在两个输入缓冲器的求和点之间，取代了带缓冲减法器电路的R6和R7。由于每个放大器求和点的电压等于施加在各自正输入端的电压，因此，整个差分输入电压现在都呈现在RG两端。因为输入电压经过放大后（在A1 和A2的输出端）的差分电压呈现在R5，RG和R6这三只电阻上，所以差分增益可以通过仅改变RG进行调整。

　　这种连接有另外一个优点：一旦这个减法器电路的增益用比率匹配的电阻器设定后，在改变增益时不再对电阻匹配有任何要求。如果R5 = R6，R1= R3和R2 = R4，则VOUT = （VIN2-VIN1）（1+2R5/RG）（R2/R1）由于RG两端的电压等于VIN，所以流过RG的电流等于VIN/RG，因此输入信号将通过A1 和A2 获得增益并得到放大。然而须注意的是对加到放大器输入端的共模电压在RG两端具有相同的电位，从而不会在RG上产生电流。由于没有电流流过RG（也就无电流流过R5和R6），放大器A1 和A2 将作为单位增益跟随器而工作。因此，共模信号将以单位增益通过输入缓冲器，而差分电压将按〔1+（2 RF/RG）〕的增益系数被放大。这也就意味着该电路的共模抑制比相比与原来的差分电路增大了〔1+（2 RF/RG）〕倍！

　　在理论上表明，用户可以得到所要求的前端增益（由RG来决定），而不增加共模增益和误差，即差分信号将按增益成比例增加，而共模误差则不然，所以比率〔增益（差分输入电压）/（共模误差电压）〕将增大。因此CMR理论上直接与增益成比例增加，这是一个非常有用的特性。

　　最后，由于结构上的对称性，输入放大器的共模误差，如果它们跟踪，将被输出级的减法器消除。这包括诸如共模抑制随频率变换的误差。上述这些特性便是这种三运放结构得到广泛应用的解释。

　　到这里，我们导出了这个经典电路的;来龙去脉： 差分放大器--》前置电压跟随器--》电压跟随器变为同相放大器--》三运放组成的仪用放大器。
