学习如何独立的使用Modelsim进行仿真验证？——编写verilog文件并查看仿真波形

本篇记录如何独立的使用Modelsim进行仿真，便于之后查看。

Modelsim独立仿真的步骤:

创建工作文件夹——编译设计文件——导入及运行仿真——调试结果

具体的：

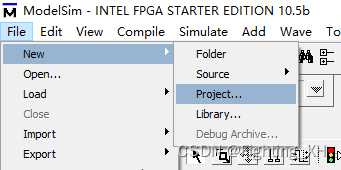

1、新建一个工程

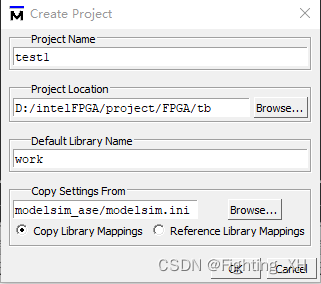

指定工程名称、路径和默认库名称。一般情况下，设定Default Library Name默认库名称为work。
指定的名称用于创建一个位于工程文件夹内的工作库子文件夹。选择.ini文件可以映射库设置，或者将其直接拷贝至工程中。
设置完成后ok。

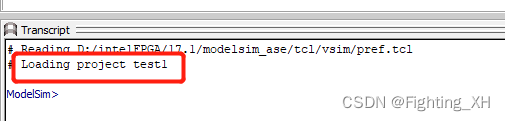

我们就能在报告单中看到我们建立的工程 test1

2、创建文件

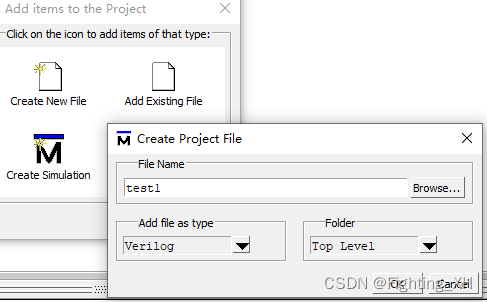

ok后出现Add Items to the Project的对话框，包含四个类型如下：

Create New File——使用源文件编辑器创建一个新的Verilog、VHDL、TCL或文本文件
Add ExistingFile——添加一个已存在的文件
Create Simulation——创建指定源文件和仿真选项的仿真配置
Create New Folder——创建一个新的组织文件夹

我们这里选择第一个并给予文件名称以及使用的语言。

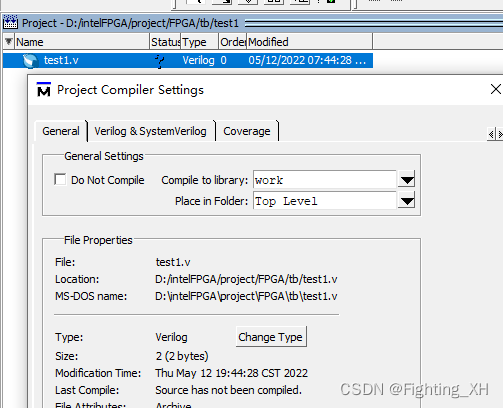

我们在project栏中就可以看到我们新建的tset1文件。右键选择属性properities，可看到是在我们之前指定的文件夹中

3、编写V文件

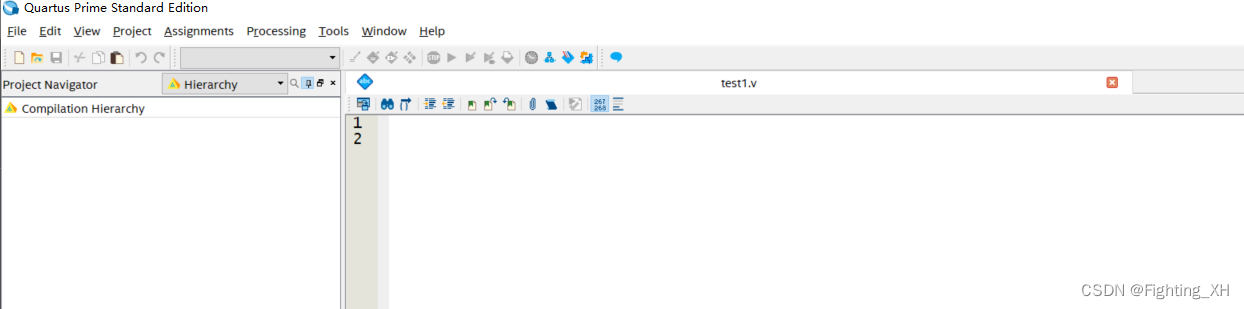

双击tset1即可打开编写，我这里是quartus软件作为编辑器，所以会自动打开quartus软件。在里面编写verilog代码即可。——写tb测试代码

引入随机函数，随机产生两位输入in进行模块的测试。待测试模块实现的功能是与操作。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
module test1 ();


    reg [1:0] in=2'b0;
    integer i = 89;
    integer j = 9;

    //产生随机输入激励
	initial begin
        #10;
        in = $random(j);
        #10;
        in = {$random(i)}%3; //产生0-3 之间的值
        #10;
        in = $random(j);
        #10;
		in = $random(i);
        #10;
		in = $random(i);
        #10;
		in = $random(i);
		$display ("Hello world! The current time is (%0d ps)", $time);
		#50 $finish;
	end

	    andgate u1(
        .in(in),
        .out(out)
    );

endmodule

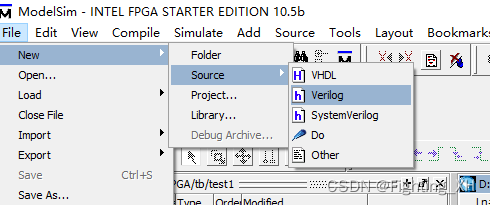

然后新建一个verilog文件，来写待测试的verilog代码

1
2
3
4
5
6
module andgate(in,out);
    input [1:0] in;
	 output out;
	 assign out = in[0] &  in[1];
endmodule

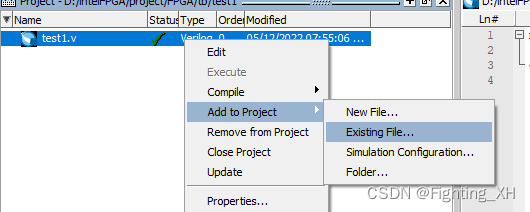

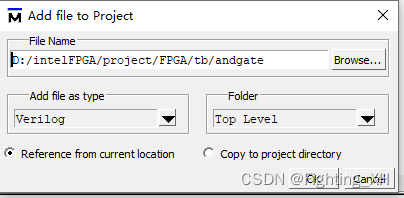

将新写的source v文件加入进去

确定好文件路径以及语言ok

4、编译
在上方的对话选择Compile<Compile ALL，报告单提示没错即可。
5、开始仿真

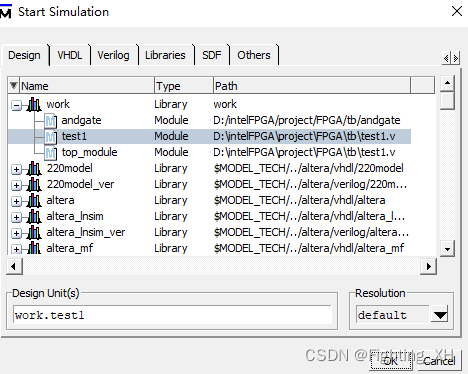

在上方对话框选择Simulation ——Start Simulation ，在work中选择我们写的test1 ，ok

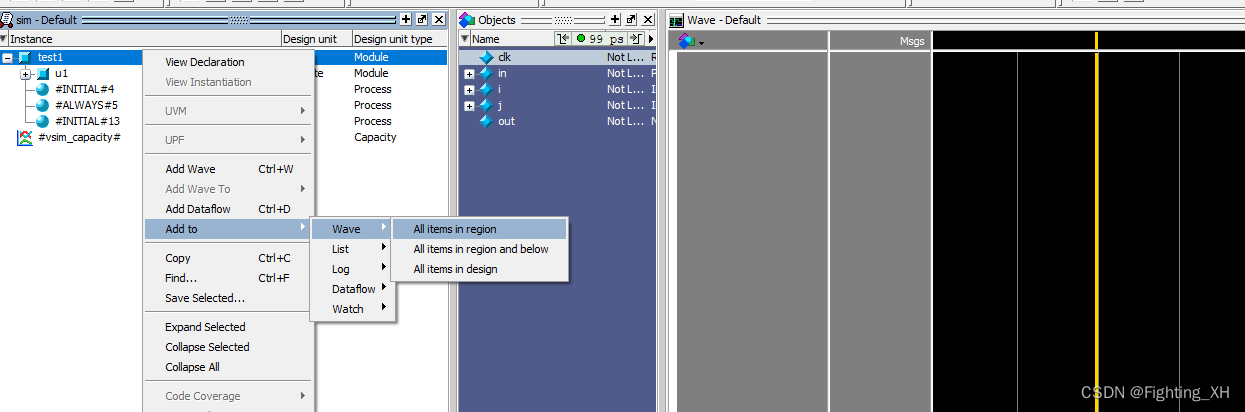

跳转如下的界面，这里将所有的信号加入到波形中

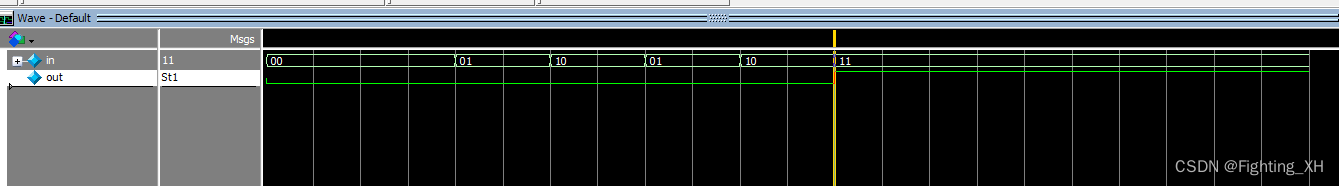

然后点击run-all即可出现波形：

其中in为输入，同时是用随机函数随机产生的，这里不多解释，重点看来结果，由于in是两位的，且两位进行与操作，可看到当in = 2‘b11的时候，输出out为高电平，因此逻辑设计正确。

结语
学习如何采用Modelsim进行独立仿真，在用quartus的时候，如果编写的逻辑不可综合，那么就不能进行仿真，本文的例子在使用random函数的时候出错，显示不可综合，因此这里按照学弟给予的方式，直接用Mdoelsim仿真。另外也可以采用HDLbits提供的仿真器来实现仿真。
