FPGA学习笔记：verilog基础代码与modelsim仿真(二)

补充组合逻辑电路实现：全加器

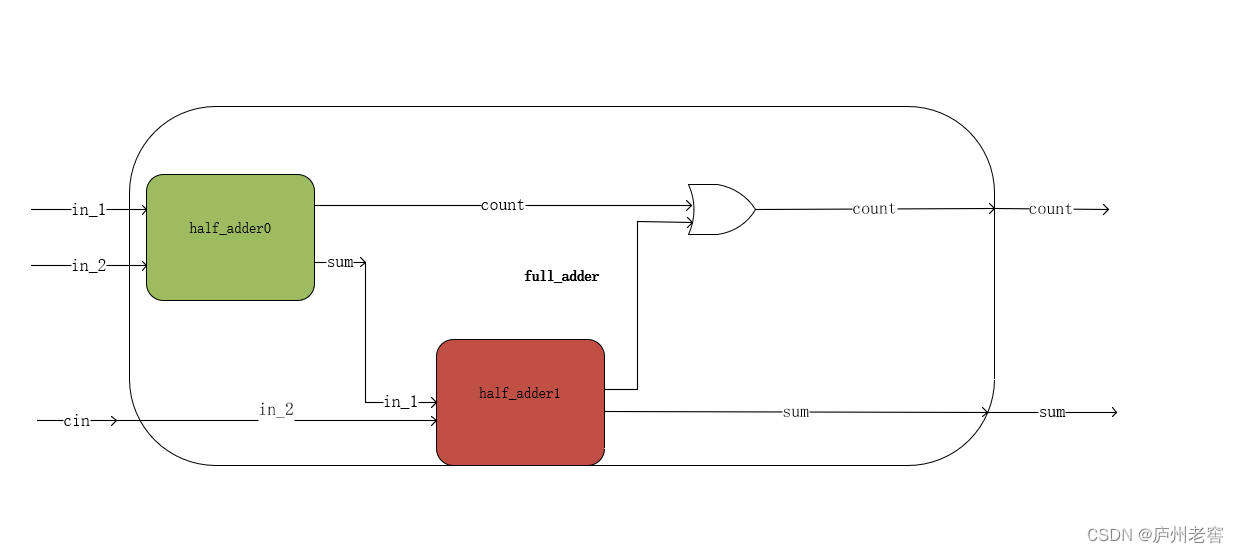

原理图：

使用两个半加器组成全加器，第一个半加器的输入in_1、in_2作为全加器的输入，同时in_1作为第二个半加器的输入；

第二个半加器的输入2作为全加器的进位cin；

将半加器1与半加器2的进位输出用或门连接作为全加器的进位输出，半加器2的求和输出作为全加器的求和输出。

verilog代码实现功能：

 module full_adder(

    input   wire    in_1,
    input   wire    in_2,
    input   wire    cin,

    output  wire    sum,
    output  wire    count


 );
 wire  h0_sum;
 wire  h0_count;
 wire  h1_count;
 half_adder  half_adder_inst0
(


    .in_1  (in_1 ) ,
    .in_2  (in_2 ) ,
    .sum   (h0_sum)  ,
    .count (h0_count)

);



 half_adder  half_adder_inst1
(


    .in_1  ( cin) ,
    .in_2  ( h0_sum) ,
    .sum   (sum)  ,
    .count ( h1_count)

);

 assign count = (h0_count | h1_count);


 endmodule

其中，需要用到半加器的功能实例化，半加器的代码具体参考上一篇文章： https://blog.csdn.net/qq_52899124/article/details/128219813

仿真逻辑文件：

 `timescale 1ns/1ns
 module tb_full_adder();

 reg in_1;
 reg in_2;
 reg cin;

 wire sum;
 wire  count;

 initial
    begin
        in_1  <= 1'b0;
        in_2 <= 1'b0;
        cin  <= 1'b0;
    end


 initial
    begin
        $timeformat(-9,0,"ns",6);
        $monitor("@time %t :in_1=%b,in_2=%b,cin=%b,sum=%b,count=%b" ,$time,in_1,in_2,cin,sum,count);
    end


always #10 in_1 <= {$random} % 2;
always #10 in_2 <= {$random} % 2;
always #10 cin <= {$random} % 2;


full_adder  full_adder_inst
(
        .in_1(in_1)   ,
        .in_2(in_2)   ,
        .cin  (cin )    ,

        .sum  (sum )  ,
        .count(count)
);

endmodule

modelsim仿真波形图：

时序逻辑电路

D触发器：

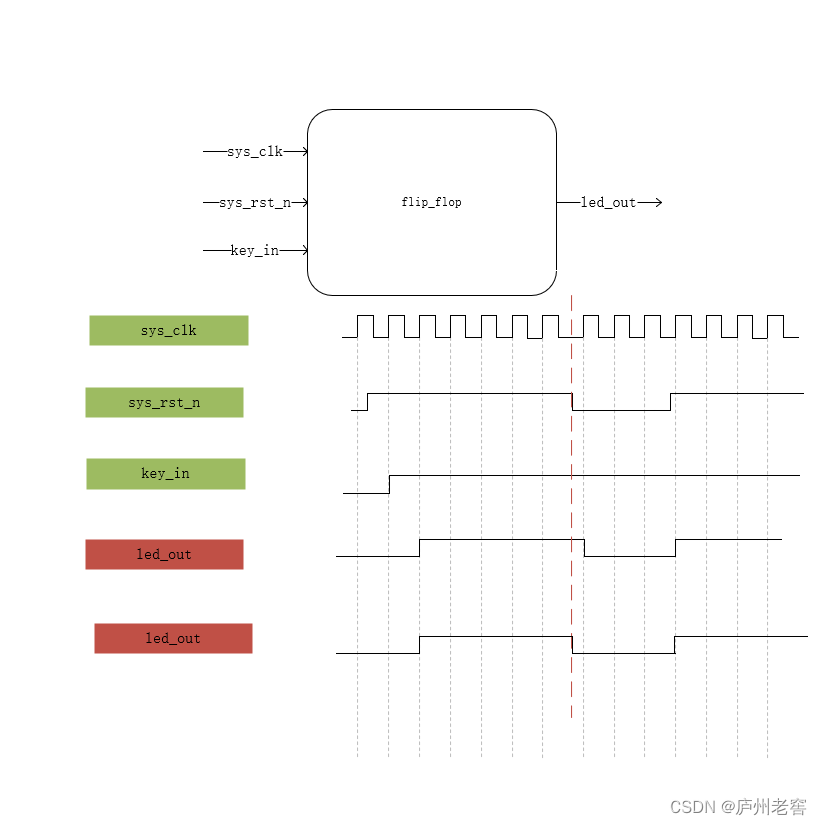

波形图及原理图：

verilog代码：

 module flip_flop(

  input   wire  sys_clk ,   //50Mhz
  input   wire  sys_rst_n ,
  input   wire  key_in  ,

  output  reg   led_out




 );

//Asynchronous reset

always@(posedge  sys_clk or negedge sys_rst_n)
    if(sys_rst_n == 1'b0)
        led_out <= 1'b0;
    else
        led_out  <=  key_in;


endmodule

上述采用异步清零的方式实现功能。若采用同步清零，代码应为：

 module flip_flop(

  input   wire  sys_clk ,   //50Mhz
  input   wire  sys_rst_n ,
  input   wire  key_in  ,

  output  reg   led_out

 );

 //Synchronous reset
always@(posedge  sys_clk )
    if(sys_rst_n == 1'b0)
        led_out <= 1'b0;
    else
        led_out  <=  key_in;




endmodule

仿真逻辑代码：

  `timescale 1ns/1ns
  module tb_flip_flop();

  reg sys_clk;
  reg sys_rst_n;
  reg key_in;

  wire led_out;


initial
    begin
        sys_clk = 1'b1;
        sys_rst_n <= 1'b0;
        key_in <= 1'b0;
        #20         //delay 20ns
        sys_rst_n   <= 1'b1;
        #210
        sys_rst_n <= 1'b0;
        sys_rst_n   <= 1'b1;

    end

 always #10 sys_clk =~sys_clk;

 always #20 key_in <= {$random} % 2;    //input signal period should be greater than or equal to the clock period

 initial
     begin
         $timeformat(-9,0,"ns",6);
         $monitor("@time %t :key_in=%b,led_out=%b" ,$time,key_in,led_out);
     end






 flip_flop  flip_flop_inst
 (
         .sys_clk(sys_clk)   ,
         .key_in(key_in)   ,
         .sys_rst_n (sys_rst_n)    ,

         .led_out  (led_out)

 );

 endmodule

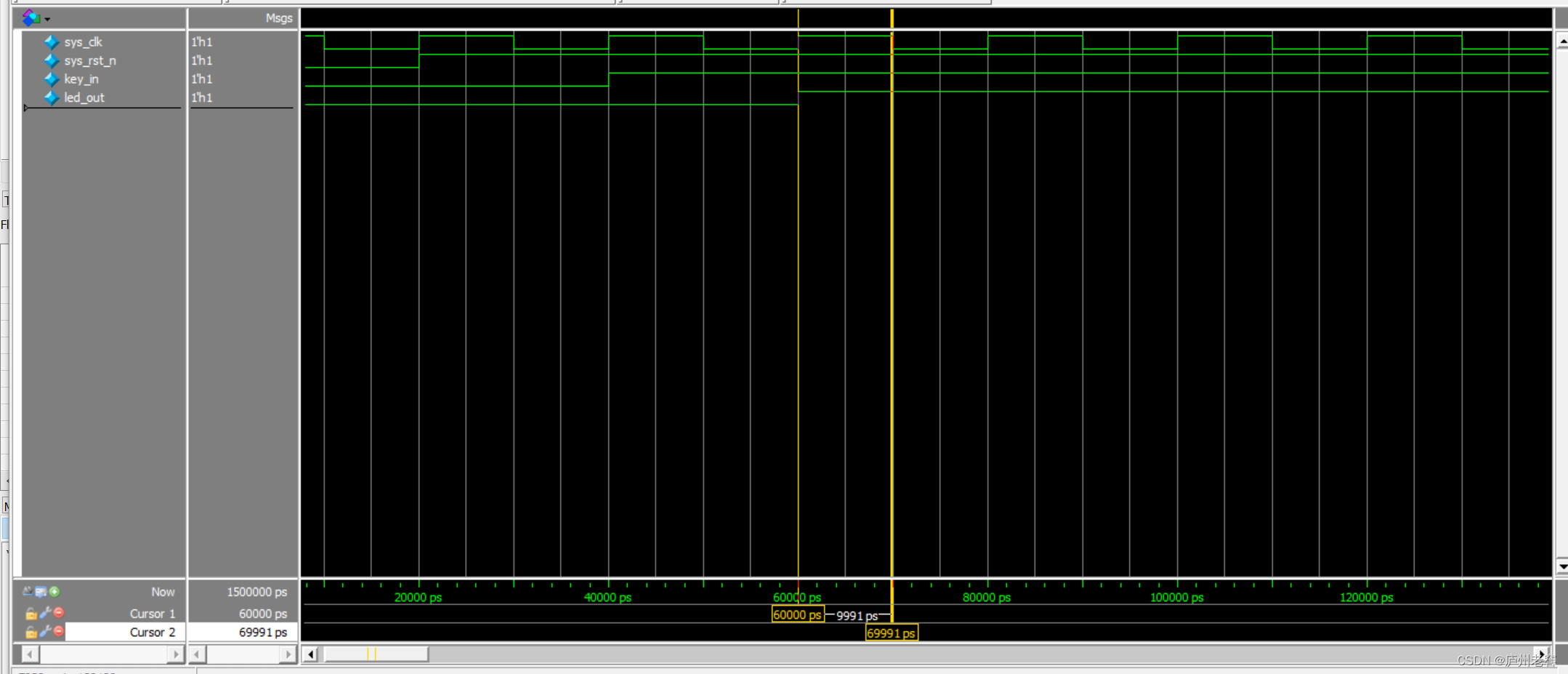

modelsim仿真波形图：

模M计数器——实现led灯闪烁

值得一提，模M的计算方式：
$$M=t/T$$
M:计数器模值 t：自定义时间周期 T：时钟周期（时钟频率的倒数）

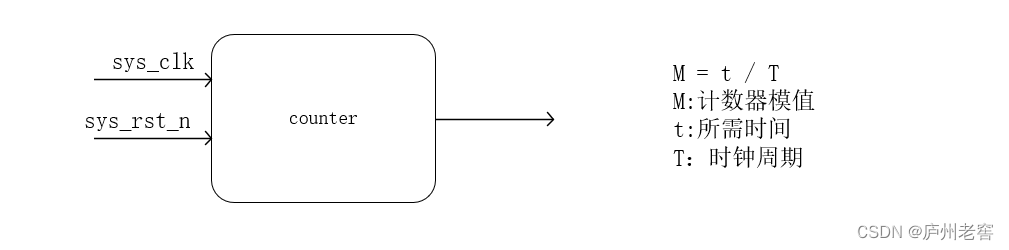

波形图及原理图：

上述波形使用计数器全模值完成LED灯闪烁，耗费资源过多，可使用计数器一半模值使保持LED亮或灭，计数器计数达到一半模值后跳转到由0重新开始计数且LED灯状态取反即可实现。

verilog代码实现：

 module counter
 #(

   parameter    CNT_MAX = 25'd24_999_999

)
(
    input   wire    sys_clk     ,
    input   wire    sys_rst_n   ,

    output reg  led_out
);

reg     [24:0]  cnt;
reg             cnt_flag;
always@(posedge sys_clk or negedge sys_rst_n)

    if(sys_rst_n == 1'b0)
        cnt <=  25'd0;
    else    if(cnt == CNT_MAX)

        cnt <=  25'd0;
    else
        cnt <=  cnt +   25'd1;

always@(posedge sys_clk or negedge sys_rst_n)

    if(sys_rst_n == 1'b0)
        cnt_flag <= 1'b0;
    else    if(cnt == (CNT_MAX-25'd1))

        cnt_flag <=  1'b1;
    else
        cnt_flag <= 1'b0;



always@(posedge sys_clk or negedge sys_rst_n)

    if(sys_rst_n == 1'b0)
        led_out <=  1'b0;

    else if(cnt == CNT_MAX)
        led_out <= ~led_out;
    else
        led_out<= led_out;



endmodule


方法2 使用cnt_flag作为中间变量

波形图：

当计数器达到模值一半时，cnt_flag获得一个高脉冲，当cnt_flag取高脉冲时，leg_out状态曲反；

verilog代码实现仿真

 module counter
 #(

   parameter    CNT_MAX = 25'd24_999_999

)
(
    input   wire    sys_clk     ,
    input   wire    sys_rst_n   ,

    output reg  led_out
);

reg     [24:0]  cnt;
reg             cnt_flag;
always@(posedge sys_clk or negedge sys_rst_n)

    if(sys_rst_n == 1'b0)
        cnt <=  25'd0;
    else    if(cnt == CNT_MAX)

        cnt <=  25'd0;
    else
        cnt <=  cnt +   25'd1;

always@(posedge sys_clk or negedge sys_rst_n)

    if(sys_rst_n == 1'b0)
        cnt_flag <= 1'b0;
    else    if(cnt == (CNT_MAX-25'd1))

        cnt_flag <=  1'b1;
    else
        cnt_flag <= 1'b0;





always@(posedge sys_clk or negedge sys_rst_n)

    if(sys_rst_n == 1'b0)
        led_out<= 1'b0;
    else   if(cnt_flag == 1'b1)

        led_out <= ~led_out;
    else
        led_out <= led_out;





endmodule


仿真代码：

  `timescale 1ns/1ns
 module tb_counter();

 reg sys_clk ;
 reg sys_rst_n ;


 wire  led_out;

 initial
     begin
         sys_clk  <= 1'b1;
         sys_rst_n<= 1'b0;
         #20
         sys_rst_n <= 1'b1;

     end


initial
     begin
         $timeformat(-9,0,"ns",6);
         $monitor("@time %t :sys_rst_n=%b,led_out=%b" ,$time,sys_rst_n,led_out);
     end


 always #10 sys_clk <= ~sys_clk;  //50HZ



 counter
 #(
    .CNT_MAX(25'd24)  //Pass of parameters
 )counter_inst
 (
         .sys_clk(sys_clk)     ,
         .sys_rst_n(sys_rst_n)   ,
         .led_out(led_out)
 );

 endmodule

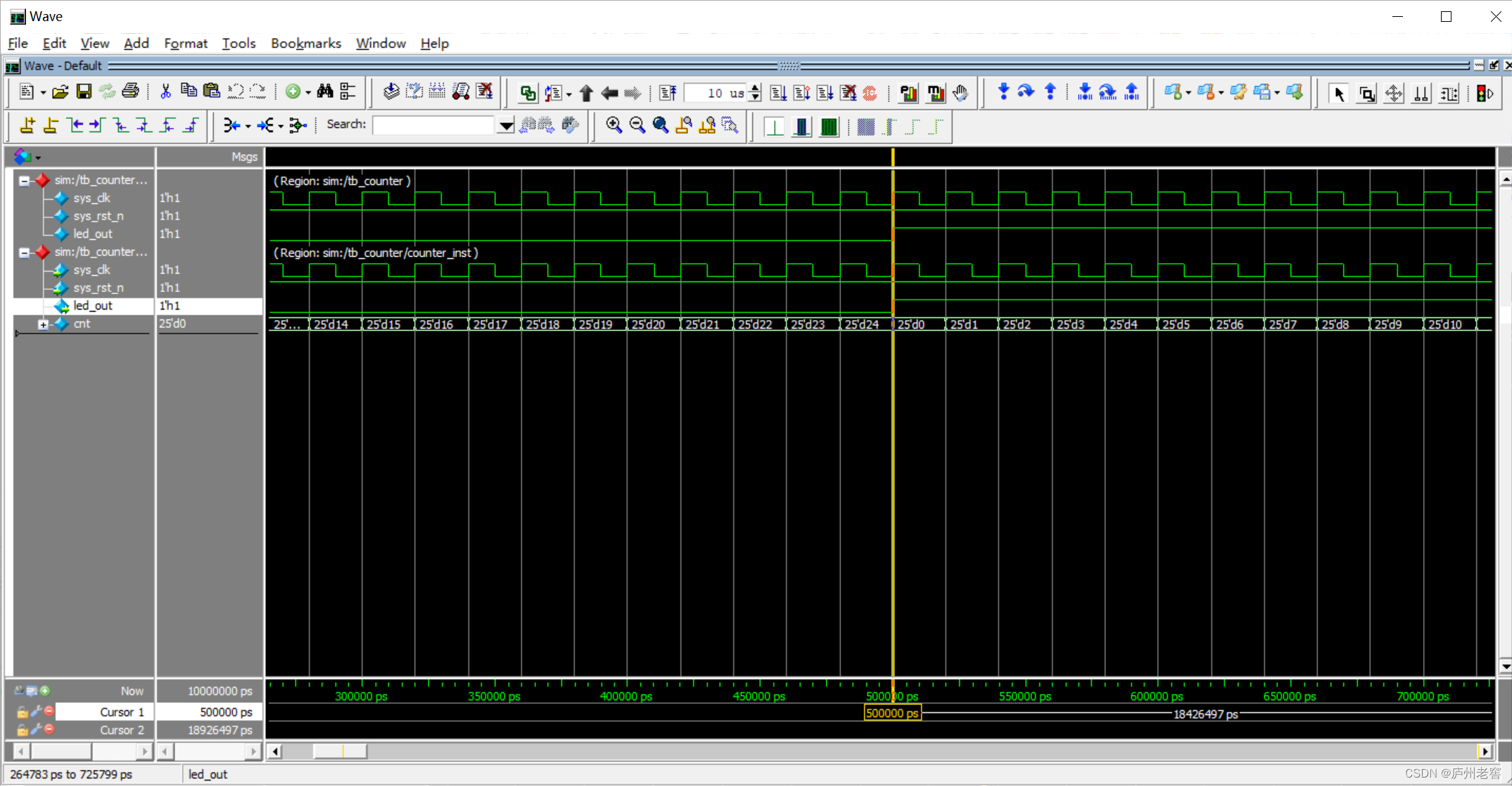

方法一modelsim仿真波形图：

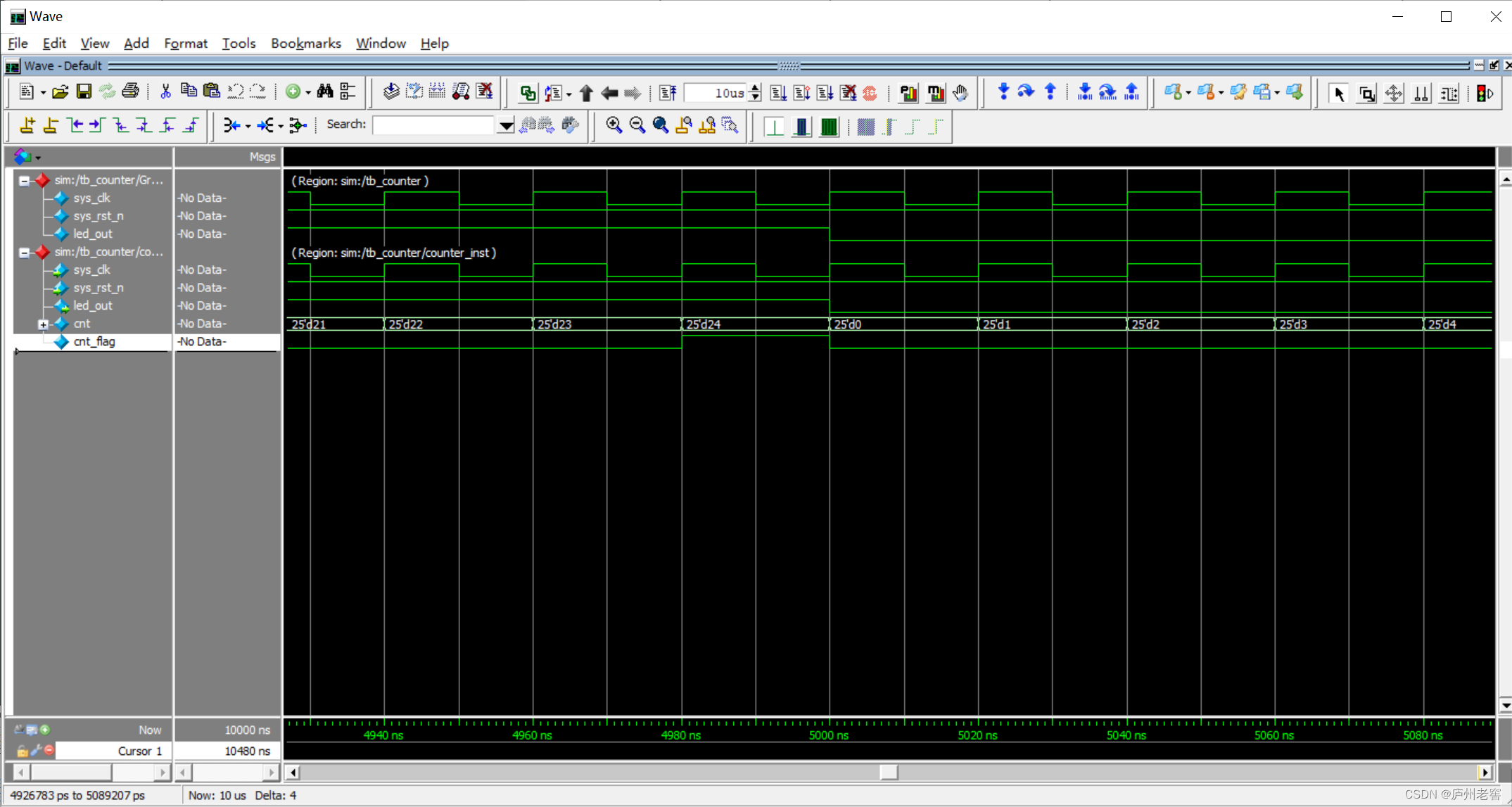

方法二modelsim仿真波形图：
