1.二进制相移键控（BPSK）

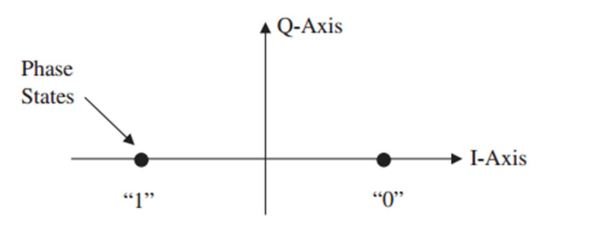

1.1简介
| Data bit | Phase change |
|---|---|
| 0 | 0 |
| 1 | π pi π |
画成图可以看出

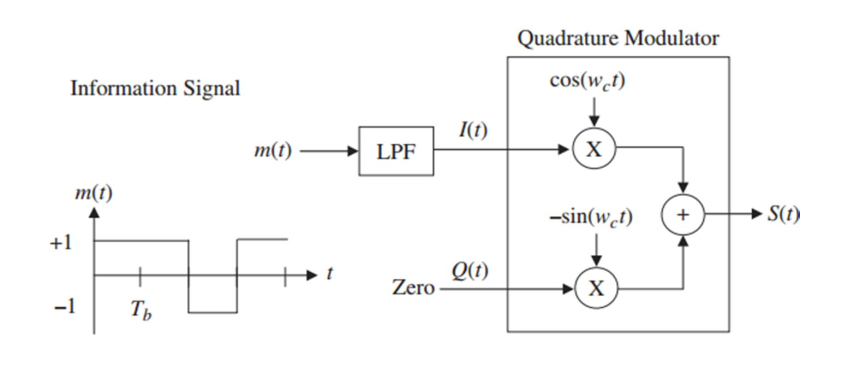

1.2调制模型
可以看出
Q
(
t
)
Q(t)
Q(t)路是没有使用的。
1.3频谱效率
二进制相移键控的频谱效率是1bps/hz
计算方法
E
=
R
b
R
s
E=frac{R_b}{R_s}
E=RsRb
1.4缺点
频谱效率低，我们要想办法提高频谱效率
2.正交相移键控调制（QPSK）

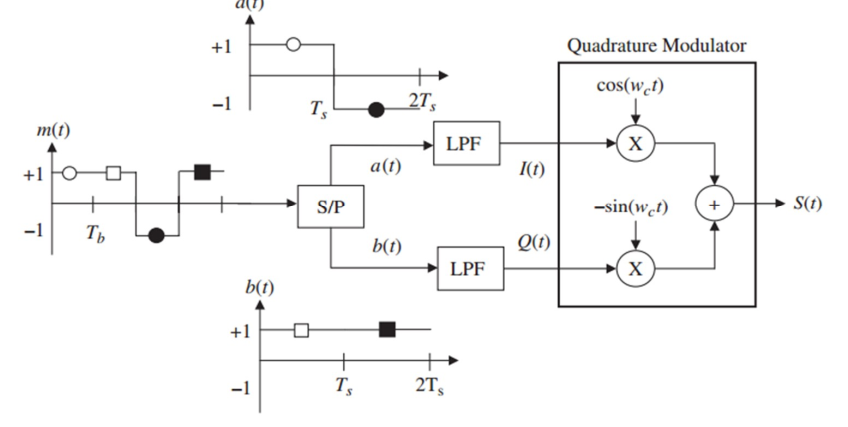

2.1调制模型
2.2频谱效率
显然，频谱效率 E = 2 b p s / h z E=2bps/hz E=2bps/hz

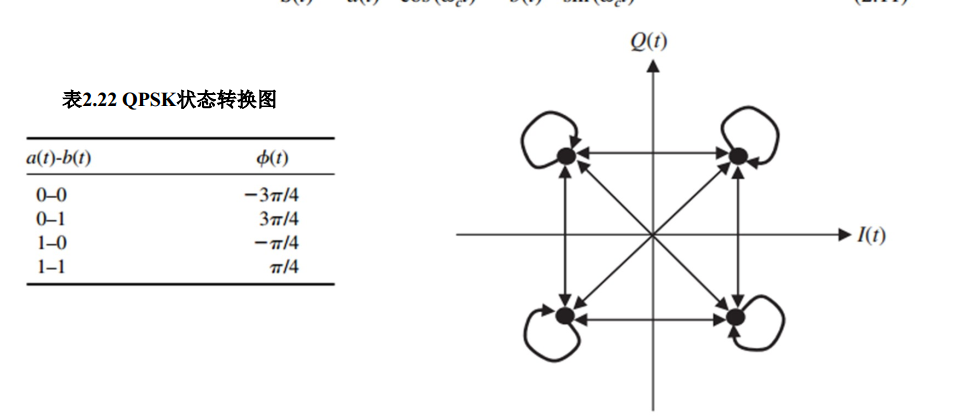

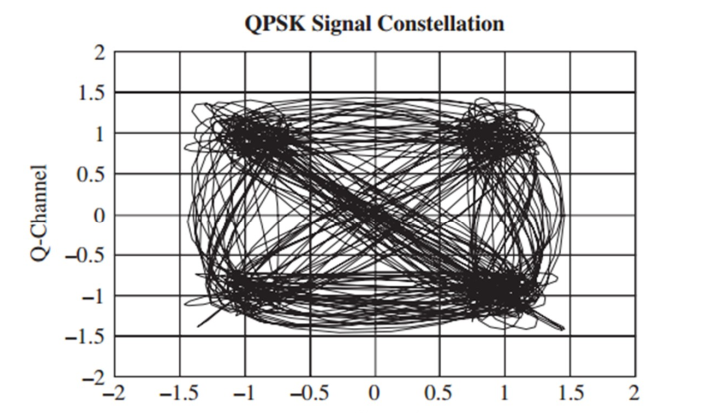

2.3相位图
a
(
t
)
+
j
b
(
t
)
=
a
2
(
t
)
+
b
2
(
t
)
∗
e
j
t
a
n
−
1
[
b
(
t
)
a
(
t
)
]
a(t)+jb(t)=sqrt{a^2(t)+b^2(t)}*e^{jtan^-1[frac{b(t)}{a(t)}]}
a(t)+jb(t)=a2(t)+b2(t)∗ejtan−1[a(t)b(t)]

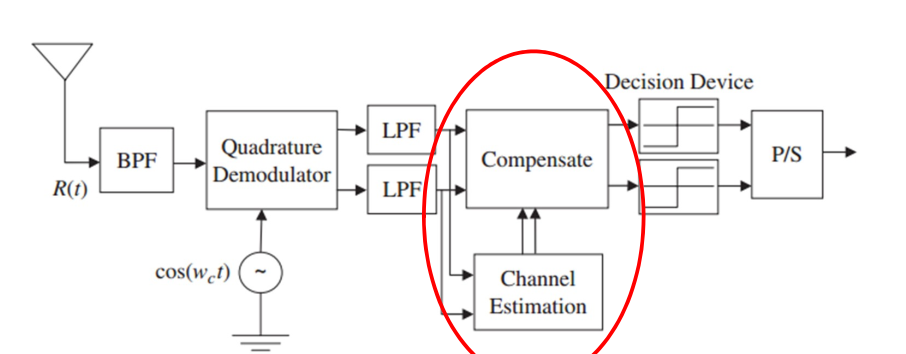

2.4接收
信道要补偿，以便减小噪声的干扰。
2.5缺点
动态范围太大，对功率放大器的要求高
3.偏移正交相移键控（OPSK）

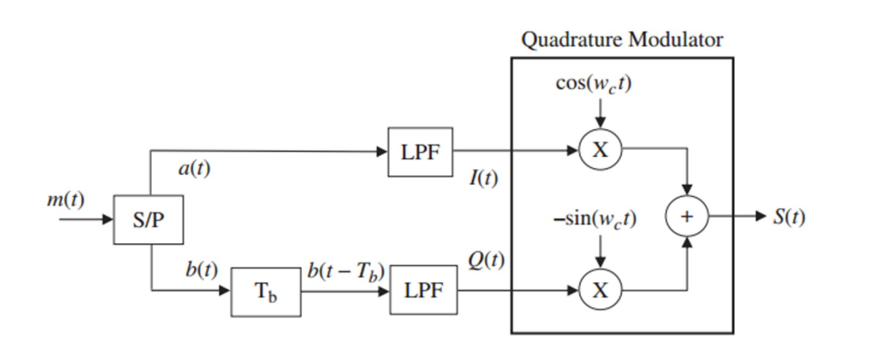

1.调制模型
与QPSK相比，OQPSk调制方式在复数通道Q通道中，插入了一个比特的时延
T
b
T_b
Tb.
2.优点

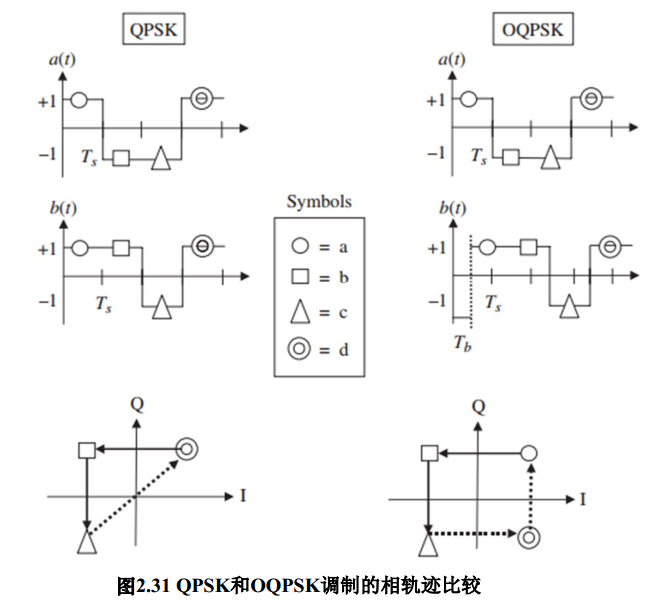

OQPSK能够把180度的相移变化变成两个
π
2
frac{pi}{2}
2π的相位变化，因此相轨道远离了原点

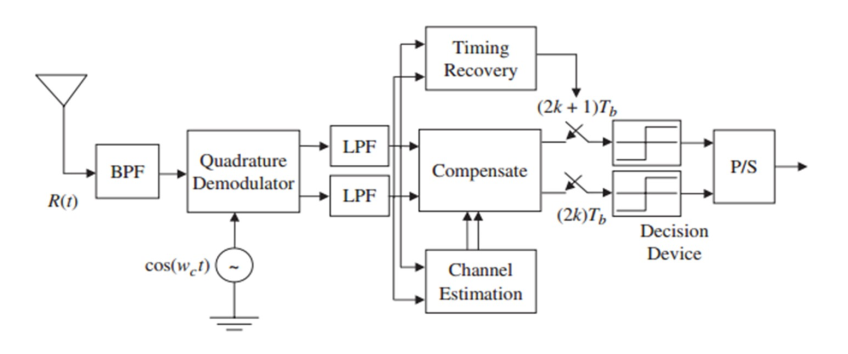

3.解调
因为调制时Q路进行了延时，所以解调时I路进行延时
