1.异步复位

异步复位:异步复位是指无论时钟是否到来，只要复位信号有效，就对系统进行复位。

代码如下：

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
module asy(clk,rst_n,d,q);
input wire clk;
input wire rst_n;
input wire d;

output reg q;

always@(posedge clk or negedge rst_n)//�첽��λ
	begin
		if(!rst_n)
			q<=0;
		else
			q<=d;
	end
endmodule

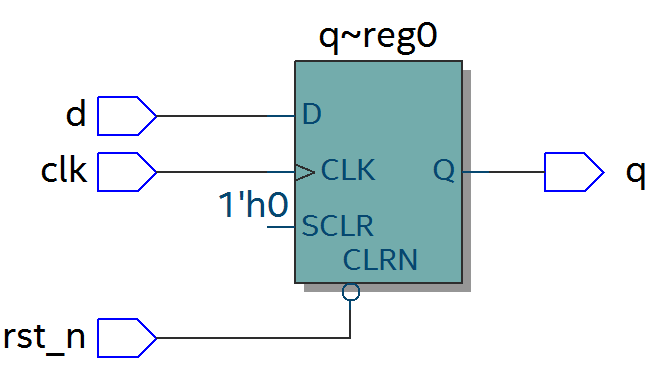

RTL图如下：

异步复位的优缺点：（优点:占用较少逻辑单元。缺点：可能会产生竞争冒险）

testbench如下：

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
`timescale 1ns/1ns
module tb_asy;

reg clk;
reg rst_n;
reg d;

wire q;


initial
	begin
		clk=0;
		rst_n=0;
		#55 rst_n=1;
		#55 rst_n=0;
	    #55 rst_n=1;
		#55 rst_n=0;
	end
always #10 clk=~clk;

asy asy(
	.clk(clk),
	.rst_n(rst_n),
    .d(d),
	.q(q)
	);
endmodule

仿真结果如下：

2.同步复位

同步复位：复位信号只有在时钟上升沿到来时才有效。

代码如下：

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
module syn(clk,rst_n,d,q);
input wire clk;
input wire rst_n;
input wire d;

output reg q;

always@(posedge clk)
	begin
		if(!rst_n)  //同步复位
			q<=0;
		else
			q<=d;
	end
endmodule

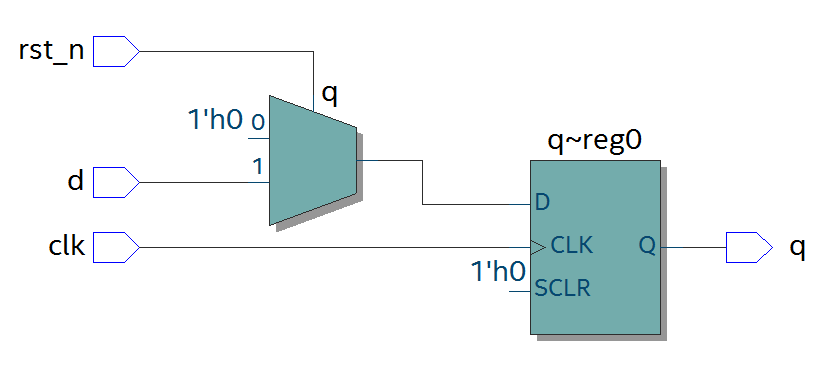

RTL图如下：

同步复位的优缺点：(优点：可以尽量点少竞争冒险的可能。缺点：会占用更多的逻辑单元)

testbench如下：

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
`timescale 1ns/1ns
module tb_syn;
reg clk;
reg rst_n;
reg d;
wire q;

initial
	begin
		clk=0;
		rst_n=0;
		#55 rst_n=1;
		#55 rst_n=0;
	    #55 rst_n=1;
		#55 rst_n=0;
	end
always #10 clk=~clk;

syn syn(
	.clk(clk),
	.rst_n(rst_n),
    .d(d),
	.q(q)
	);
endmodule
