概述

1、复位的重要性

数字电路中寄存器和 RAM 在上电之后默认的状态和数据是不确定的，如果有复位，我们可以把寄存器复位到初始状态 0，RAM 的数据可以通过复位来触发 RAM 初始化到全 0。那可能很多人会问为什么是全 0呢？其实一般逻辑起始都是从 0 开始变化的，这个是根据设计的需要设定的一个值，如果设计需要寄存器上电复位为 1，也是可以的。还有一种情况是逻辑进入了错误的状态，通过复位可以把所有的逻辑状态恢复到初始值，如果没有复位，那么逻辑可能永远运行在错误的状态。

因此复位功能是很重要的一个功能。数字电路的复位通常可分为：同步复位与异步复位。

2、同步复位

同步复位：同步复位指的是当时钟上升沿检测（有效沿）到复位信号，执行复位操作，有效的时钟沿是前提。

Verilog代码：

//*******************同步复位模块**************************

//-----------端口定义-------------------------------
module	rst_test(
	input		clk		,	//工作时钟
	input		rst_n	,	//复位，低电平有效
	input		in		,	//输入信号
	output	reg	out			//输出信号
);
//-----------输出模块-------------------------------
always@(posedge clk )begin
	if(!rst_n)
		out <= 1'b0;		//复位将输出置零
	else
		out <= in;			//其他时候将输入赋值给输出
end

endmodule

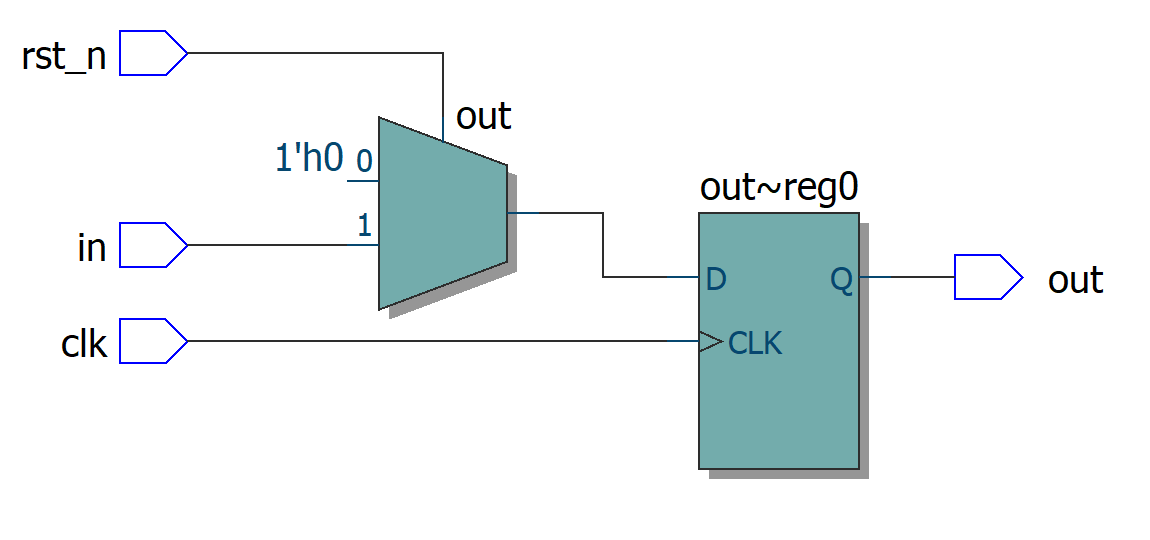

使用Quartus II综合出的RTL如下：

可以看到，生成的触发器并没有复位置位端，而是生成了一个选择器，同步复位信号rst_n用作了选择器的使能，从而实现复位清零的作用。

用如下Testbench进行仿真（复位时间不足一个时钟周期、复位时间超过一个时钟周期、一个高频复位毛刺）：

//------------------------------------------------
//--同步复位仿真
//------------------------------------------------
`timescale 1ns/1ns	//时间单位/精度

//------------<模块及端口声明>----------------------------------------
module tb_rst_test();

reg 	clk		;
reg 	rst_n	;
reg		in		;

wire	out		;

//------------<例化被测试模块>----------------------------------------
rst_test	rst_test_inst(
	.clk	(clk)	,
	.rst_n	(rst_n)	,
	.in		(in)	,

	.out    (out)
);

//------------<设置初始测试条件>----------------------------------------
initial begin
	clk = 1'b0;
	rst_n <= 1'b0;
	in <= 1'b1;
	#5
	rst_n <= 1'b1;
	#6
	rst_n <= 1'b0;
	#18
	rst_n <= 1'b1;
	#39
	rst_n <= 1'b0;
	#21
	rst_n <= 1'b1;
	#25
	rst_n <= 1'b0;
	#3
	rst_n <= 1'b1;

end
//------------<设置时钟>----------------------------------------------
always #10 clk = ~clk;		//系统时钟周期20ns

endmodule

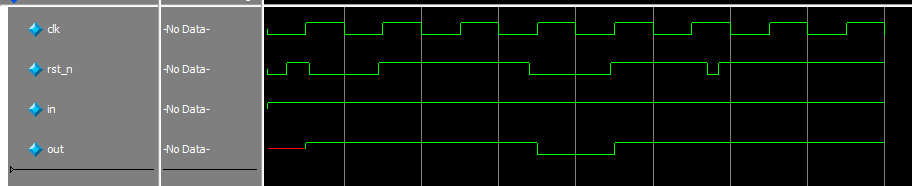

仿真结果如下：

从仿真结果可以看到：

第1个复位时间不足一个时钟周期，导致复位不成功
第2个复位时间超过一个时钟周期，复位成功
最后一个复位信号上的高频毛刺信号没有对系统造成误复位
输出信号在第一个时钟上升沿到来之前是未知状态

同步复位电路的优点：

有利于仿真器的仿真
基本上没有亚稳态问题
可以使所设计的系统成为 100%的同步时序电路，有利于时序分析
由于只在时钟有效电平到来时才有效，所以可以滤除高于时钟频率的复位毛刺

同步复位电路的缺点：

复位信号的有效时长必须大于时钟周期，才能真正被系统识别并完成复位任务。同时还要考虑延时因素
大多数的FPGA的DFF都只有异步复位端口，采用同步复位的话，综合器就会在寄存器的数据输入端口插入组合逻辑，这样会耗费逻辑资源

3、异步复位

异步复位：异步复位指的是无论时钟沿是否到来，只要复位信号有效，就对系统进行复位。当时钟上升沿检测到复位信号，执行复位操作。

Verilog代码：

//*******************同步复位模块**************************

//-----------端口定义-------------------------------
module	rst_test(
	input		clk		,	//工作时钟
	input		rst_n	,	//复位，低电平有效
	input		in		,	//输入信号
	output	reg	out			//输出信号
);
//-----------输出模块-------------------------------
always@(posedge clk or negedge rst_n)begin
	if(!rst_n)
		out <= 1'b0;		//复位将输出置零
	else
		out <= in;			//其他时候将输入赋值给输出
end

endmodule

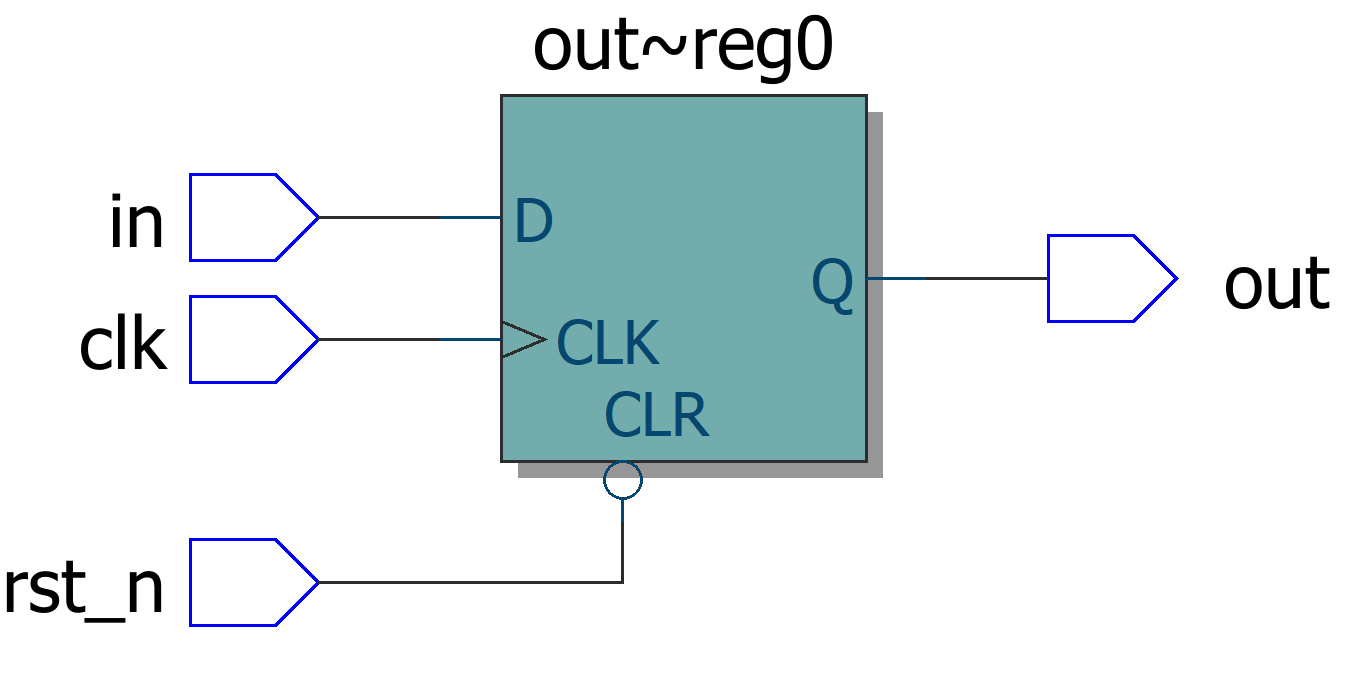

使用Quartus II综合出的RTL如下：

可以看到，异步复位信号rst_n直接接入了触发器的异步复位端，从而实现复位清零的作用。

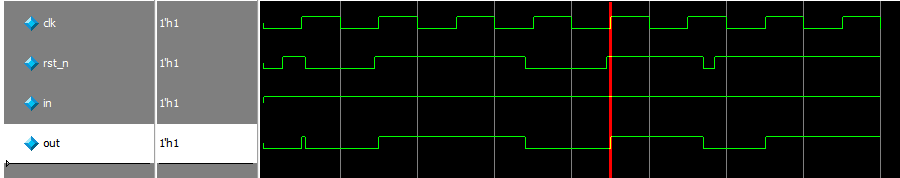

依然使用之前用的Testbench进行仿真，结果如下：

从仿真结果可以看到：

只要复位信号被置为低电平，就执行复位操作，与时钟无关
高频毛刺信号会对系统造成误复位
在不考虑亚稳态的前提下，复位时间没有要求

a、在复位信号释放(release)的时候容易出现问题。具体就是说：倘若复位释放时恰恰在时钟有效沿附近，就很容易使寄存器输出出现亚稳态，从而导致亚稳态。
b、复位信号容易受到毛刺的影响

异步复位电路的优点：

大多数目标器件库的dff都有异步复位端口，因此采用异步复位可以节省资源
设计相对简单，异步复位信号识别方便，而且可以很方便的使用FPGA的全局复位端口GSR

异步复位电路的缺点：

复位信号容易受到毛刺的影响
因为是异步逻辑，无法避免地存在亚稳态问题（FPGA基础知识之11----“打拍（寄存）”和“亚稳态” 到底是什么？）

关于异步复位还需要考虑：

恢复时间（Recovery Time）是指异步控制信号（如寄存器的异步清除和置位控制信号）在“下个时钟沿”来临之前变无效的最小时间长度。这个时间的意义是，如果保证不了这个最小恢复时间，也就是说这个异步控制信号的解除与“下个时钟沿”离得太近（但在这个时钟沿之前），没有给寄存器留有足够时间来恢复至正常状态，那么就不能保证“下个时钟沿”能正常作用，也就是说这个“时钟沿”可能会失效。

去除时间（Removal）是指异步控制信号（如寄存器的异步清除和置位控制信号）在“有效时钟沿”之后变无效的最小时间长度。这个时间的意义是，如果保证不了这个去除时间，也就是说这个异步控制信号的解除与“有效时钟沿”离得太近（但在这个时钟沿之后），那么就不能保证有效地屏蔽这个“时钟沿”，也就是说这个“时钟沿”可能会起作用。

换句话来说，如果你想让某个时钟沿起作用，那么你就应该在“恢复时间”之前是异步控制信号变无效，如果你想让某个时钟沿不起作用，那么你就应该在“去除时间”过后使控制信号变无效。如果你的控制信号在这两种情况之间，那么就没法确定时钟沿是否起作用或不起作用了，也就是说可能会造成寄存器处于不确定的状态。而这些情况是应该避免的。所以恢复时间和去除时间是应该遵守的。

4、异步复位、同步释放

结合两种复位的优点，可以使用异步复位、同步释放设计，Verilog代码如下：

//*******************同步复位模块**************************

//-----------端口定义-------------------------------
module	rst_test(
	input		clk		,		//工作时钟
	input		rst_n	,		//复位，低电平有效
	input		in		,		//输入信号
	output	reg	out				//输出信号
);
//-----------reg定义-------------------------------
reg arst_n_r;
reg arst_n;
//-----------复位信号同步模块-------------------------------
always@(posedge clk or negedge rst_n)begin
	if(!rst_n)begin
		arst_n_r <= 1'b0	;	//复位将输出置零
		arst_n <= 1'b0		;	//复位将输出置零
	end
	else begin
		arst_n_r <= 1'b1	;	//跟接rst_n是一样的，都是逻辑1
		arst_n <= arst_n_r	;
	end
end
//-----------输出模块-------------------------------
always@(posedge clk or negedge arst_n)begin
	if(!arst_n)
		out <= 1'b0;		    //复位将输出置零
	else
		out <= in;			    //其他时候将输入赋值给输出
end

endmodule

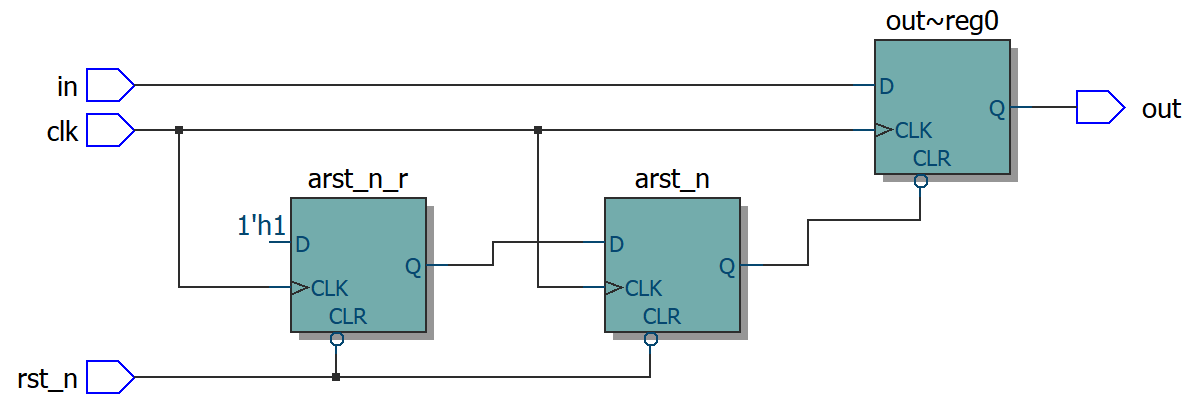

综合出来的RTL视图：

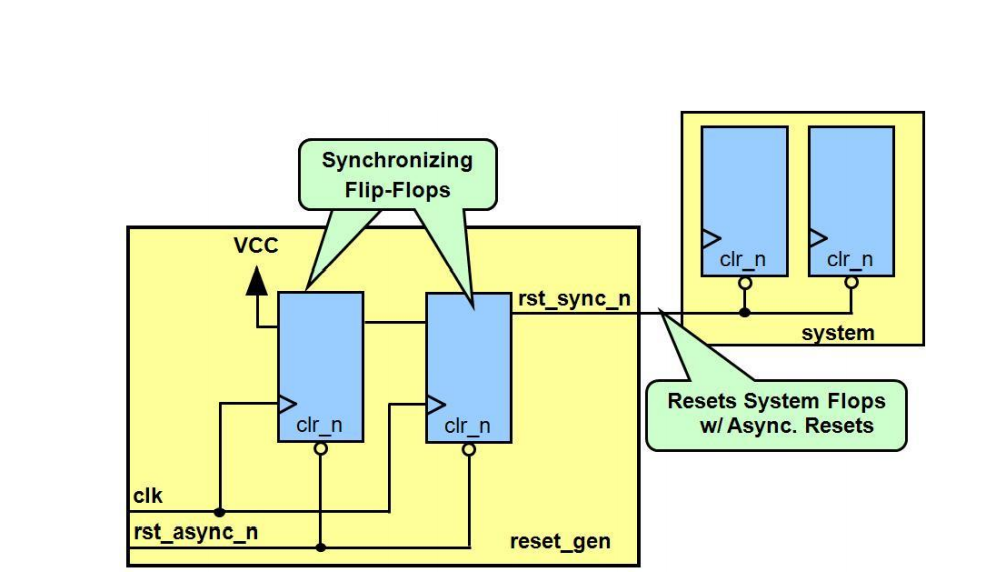

实际的电路图如下：

复位信号 rst_sync_n 由高拉低时实现 y 寄存器的异步复位。同步释放，这个是关键，即当复位信号 rst_async_n 撤除时（由低拉高），由于双缓冲电路（双触发器）的作用，rst_sync_n 不会随着rst_async_n 的撤除而撤除。假设 rst_async_n 撤除时发生在 clk 上升沿，如果不加此电路则可能发生亚稳态事件，但是加上此电路以后，假设第一级 D 触发器 clk 上升沿时 rst_async_n 正好撤除，（第一个 DFF 此时是处于亚稳态的；假设此时识别到高电平；若是识别到低电平，则增加一个 Delay）则 DFF1 输出高电平，此时第二级触发器也会更新输出，但是输出值为前一级触发器 clk 来之前时的 Q1 输出状态，显然 Q1 之前为低电平，所以第二级触发器输出保持复位低电平，直到下一个 clk 来之后，才随着变为高电平，即同步释放。

使用如下Testbench进行仿真：

//------------------------------------------------
//--同步复位仿真
//------------------------------------------------
`timescale 1ns/1ns	//时间单位/精度

//------------<模块及端口声明>----------------------------------------
module tb_rst_test();

reg 	clk		;
reg 	rst_n	;
reg		in		;

wire	out		;

//------------<例化被测试模块>----------------------------------------
rst_test	rst_test_inst(
	.clk	(clk)	,
	.rst_n	(rst_n)	,
	.in		(in)	,

	.out    (out)
);

//------------<设置初始测试条件>----------------------------------------
initial begin
	clk = 1'b0;
	rst_n <= 1'b0;
	in <= 1'b1;
	#25
	rst_n <= 1'b1;
	#6
	rst_n <= 1'b1;
	#18
	rst_n <= 1'b1;
	#39
	rst_n <= 1'b0;
	#21
	rst_n <= 1'b1;
end
//------------<设置时钟>----------------------------------------------
always #10 clk = ~clk;		//系统时钟周期20ns

endmodule

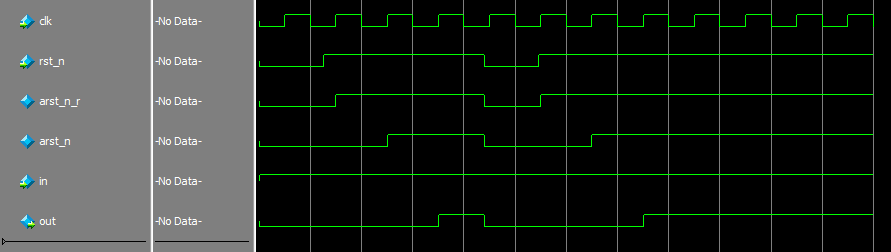

仿真结果如下：
