概述

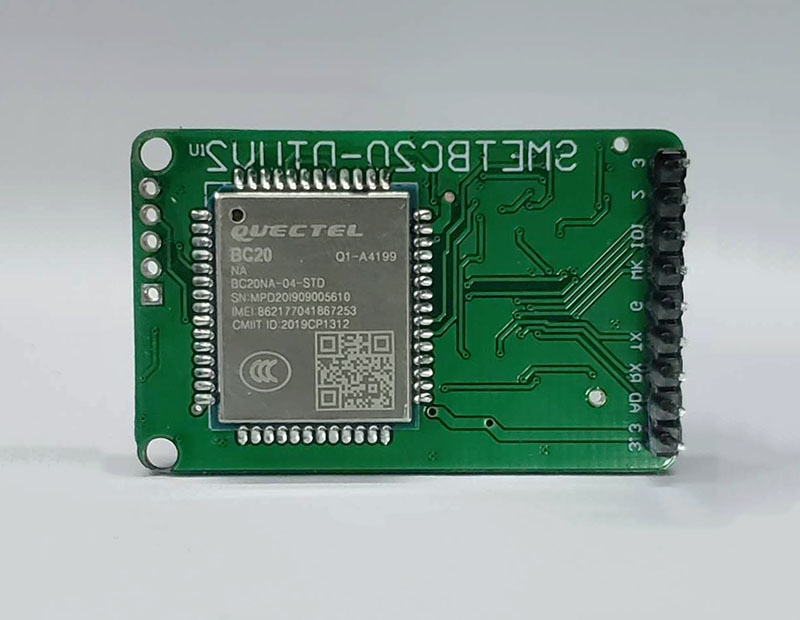

BC20模块是一款高性能、低功耗、多频段、支持GNS定位功能的NB-LoT无线通信模块。兼容移远通信GSM/GPRS/GNSS系列的MC20模块，提供丰富的外部接口和协议线，同时支持中国移动OneNET物联网平台，为客户的应用提供极大的便利。BC20支持北斗、GPS、QZSS等多星座卫星系统解调算法，其定位更加精准，抗多路干扰能力强。

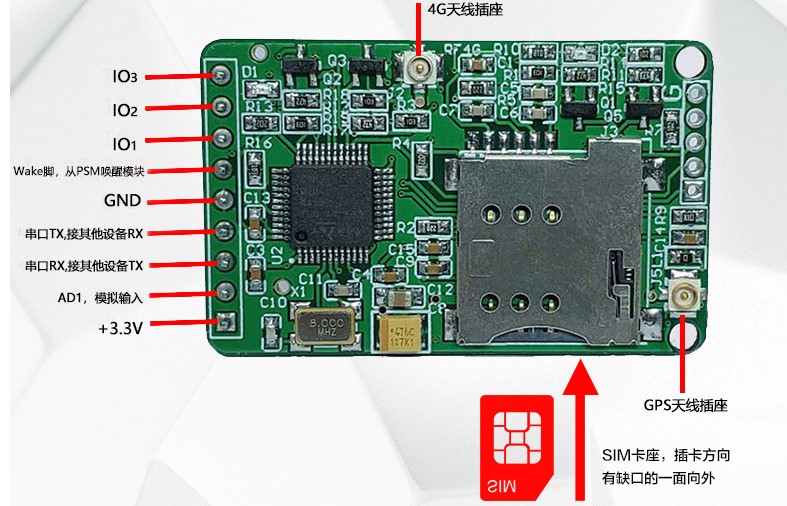

1. 焊接上排针（核心板出厂默认不焊排针）并插入相应的 SIM 卡

2.将天线接到核心板的 4G天线接口上，对准后稍微用力才能扣上

3.将核心板连接到 USB 转 TTL 模块上，只需接 +3V、G、TXD、RXD 即可，核心板的 TX 接 USB 转 TTL 的 RXD，核心板的 RX 接 USB 转 TTL的 TXD，另外一端接入电脑。

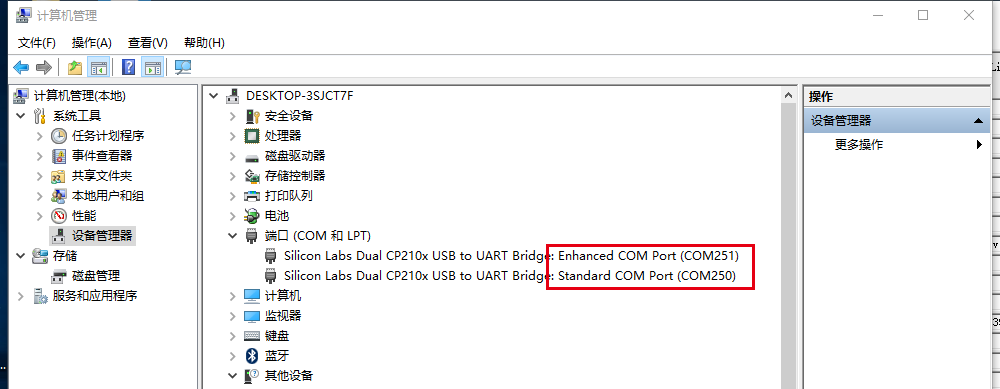

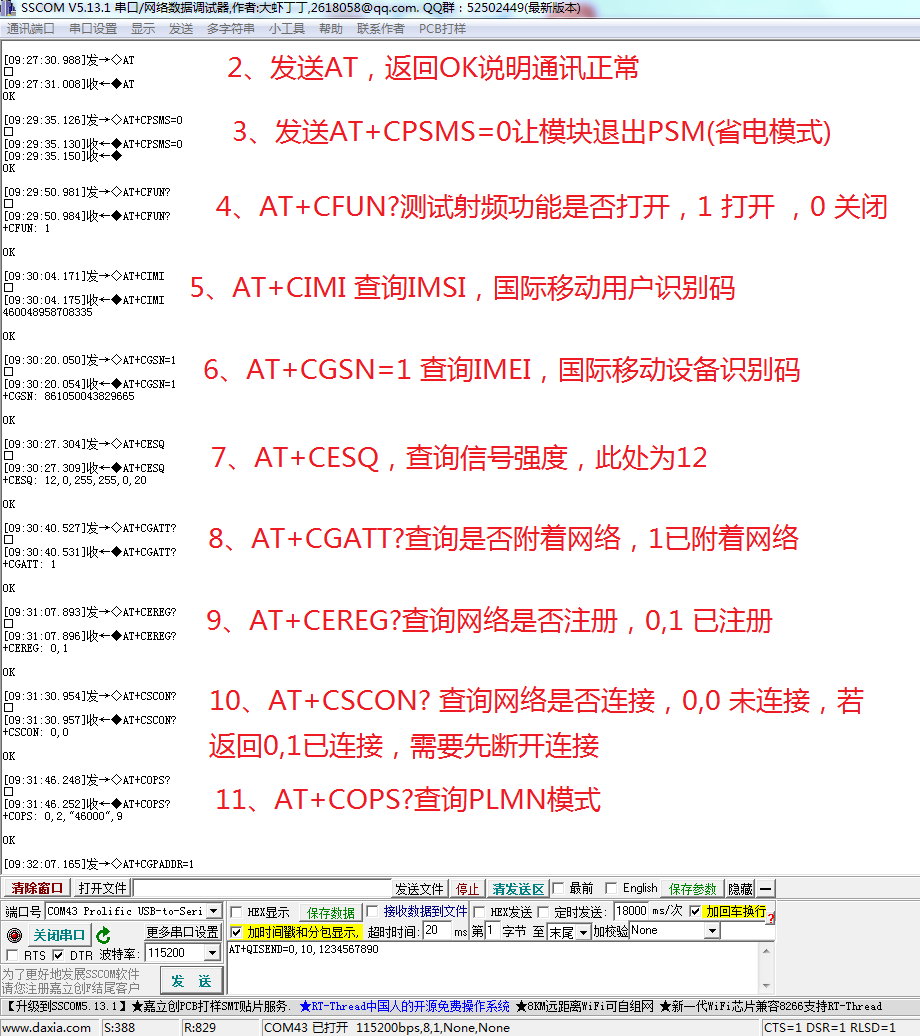

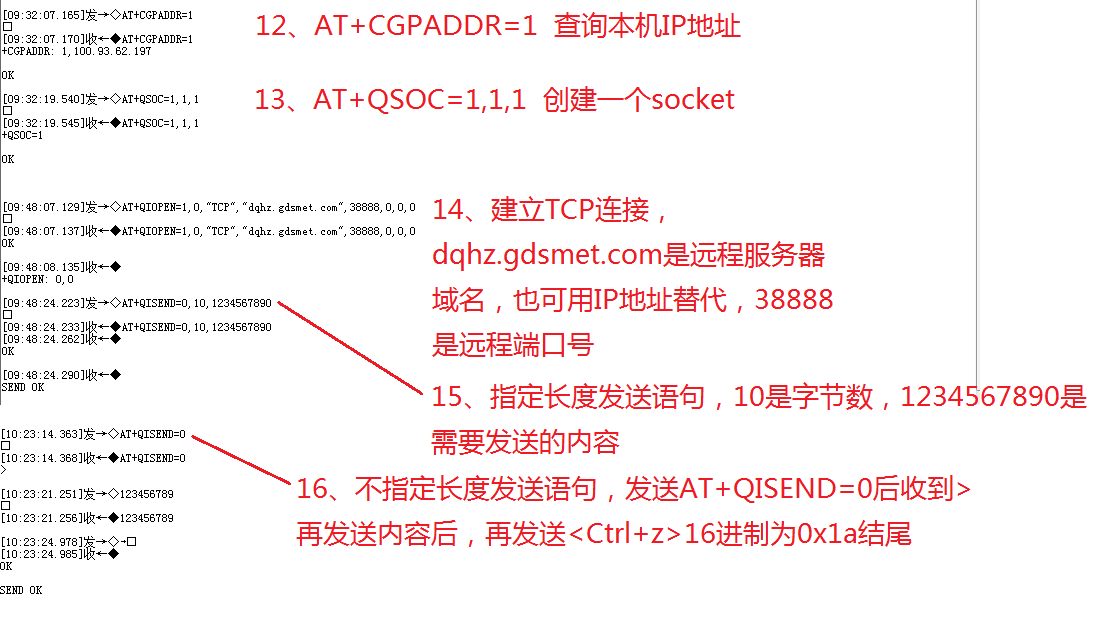

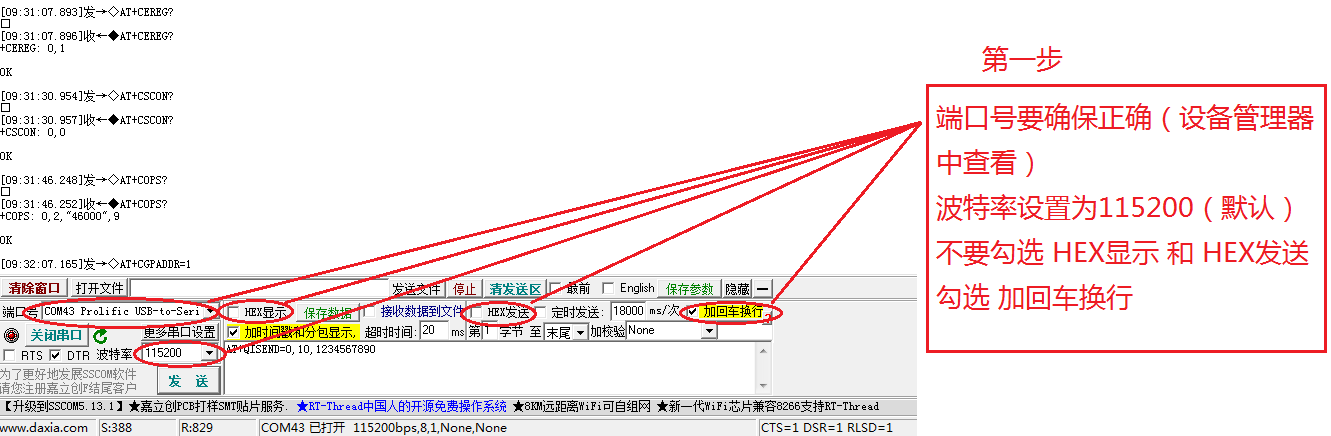

4.把BC20模块插入电脑的USB接口，在电脑设备管理器中查看COM口（需要先安装USB转双串口芯片的驱动），如下图，Standard COM Port(COM250)是BC20的debug串口，Enhanced COM Port(COM251)是BC20的主串口。打开串口调试助手，选择Enhanced COM Port(COM251)作为AT指令输入的COM口
