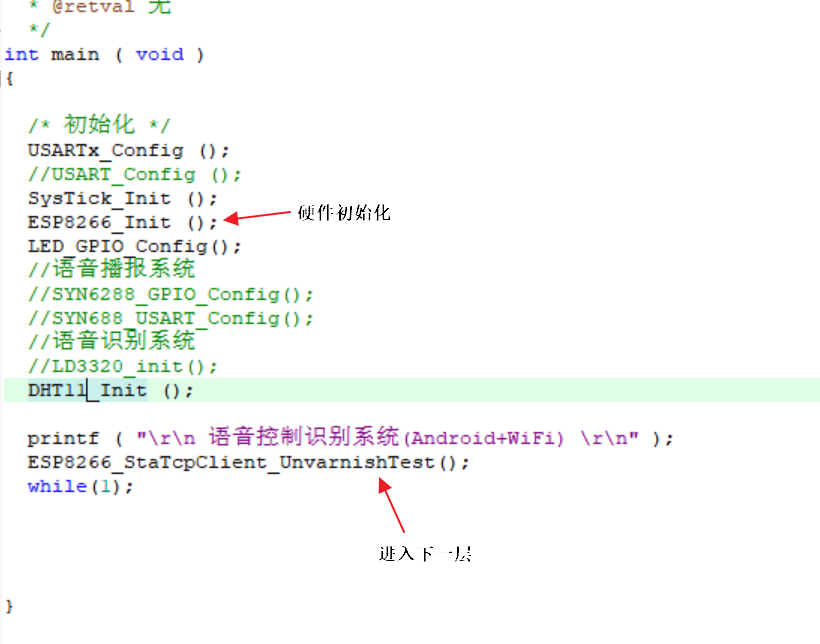

（1）初始化

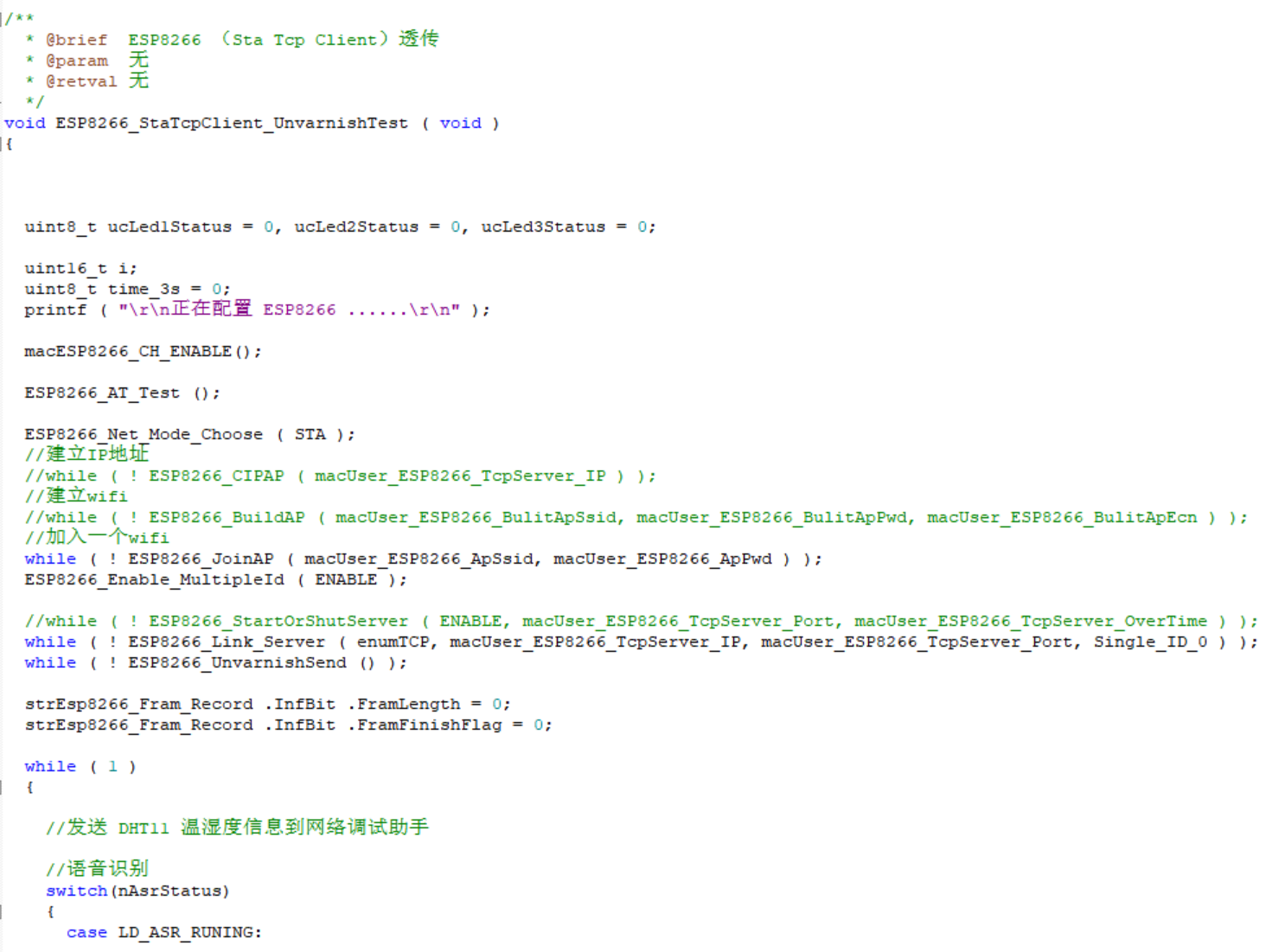

（2）进入主程序

二、如何给平台发消息

1.发消息

三、补充

1 common.c

2 common.h

四、文章系列链接

五、下载链接

前言

本文主要写如何实现下层

一、配置ESP8266

1.ESP8266.c

#include "bsp_esp8266.h"
#include "common.h"
#include <stdio.h>
#include <string.h>
#include <stdbool.h>
#include "bsp_SysTick.h"



static void                   ESP8266_GPIO_Config                 ( void );
static void                   ESP8266_USART_Config                ( void );
static void                   ESP8266_USART_NVIC_Configuration    ( void );



struct  STRUCT_USARTx_Fram strEsp8266_Fram_Record = { 0 };
struct  STRUCT_USARTx_Fram strUSART_Fram_Record = { 0 };


/**
  * @brief  ESP8266初始化函数
  * @param  无
  * @retval 无
  */
void ESP8266_Init ( void )
{
	ESP8266_GPIO_Config ();

	ESP8266_USART_Config ();


	macESP8266_RST_HIGH_LEVEL();

	macESP8266_CH_DISABLE();


}


/**
  * @brief  初始化ESP8266用到的GPIO引脚
  * @param  无
  * @retval 无
  */
static void ESP8266_GPIO_Config ( void )
{
	/*定义一个GPIO_InitTypeDef类型的结构体*/
	GPIO_InitTypeDef GPIO_InitStructure;


	/* 配置 CH_PD 引脚*/
	macESP8266_CH_PD_APBxClock_FUN ( macESP8266_CH_PD_CLK, ENABLE );

	GPIO_InitStructure.GPIO_Pin = macESP8266_CH_PD_PIN;

	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;

	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

	GPIO_Init ( macESP8266_CH_PD_PORT, & GPIO_InitStructure );


	/* 配置 RST 引脚*/
	macESP8266_RST_APBxClock_FUN ( macESP8266_RST_CLK, ENABLE );

	GPIO_InitStructure.GPIO_Pin = macESP8266_RST_PIN;

	GPIO_Init ( macESP8266_RST_PORT, & GPIO_InitStructure );


}


/**
  * @brief  初始化ESP8266用到的 USART
  * @param  无
  * @retval 无
  */
static void ESP8266_USART_Config ( void )
{
	GPIO_InitTypeDef GPIO_InitStructure;
	USART_InitTypeDef USART_InitStructure;


	/* config USART clock */
	macESP8266_USART_APBxClock_FUN ( macESP8266_USART_CLK, ENABLE );
	macESP8266_USART_GPIO_APBxClock_FUN ( macESP8266_USART_GPIO_CLK, ENABLE );

	/* USART GPIO config */
	/* Configure USART Tx as alternate function push-pull */
	GPIO_InitStructure.GPIO_Pin =  macESP8266_USART_TX_PIN;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(macESP8266_USART_TX_PORT, &GPIO_InitStructure);

	/* Configure USART Rx as input floating */
	GPIO_InitStructure.GPIO_Pin = macESP8266_USART_RX_PIN;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;
	GPIO_Init(macESP8266_USART_RX_PORT, &GPIO_InitStructure);

	/* USART1 mode config */
	USART_InitStructure.USART_BaudRate = macESP8266_USART_BAUD_RATE;
	USART_InitStructure.USART_WordLength = USART_WordLength_8b;
	USART_InitStructure.USART_StopBits = USART_StopBits_1;
	USART_InitStructure.USART_Parity = USART_Parity_No ;
	USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;
	USART_InitStructure.USART_Mode = USART_Mode_Rx | USART_Mode_Tx;
	USART_Init(macESP8266_USARTx, &USART_InitStructure);


	/* 中断配置 */
	USART_ITConfig ( macESP8266_USARTx, USART_IT_RXNE, ENABLE ); //使能串口接收中断
	USART_ITConfig ( macESP8266_USARTx, USART_IT_IDLE, ENABLE ); //使能串口总线空闲中断

	ESP8266_USART_NVIC_Configuration ();


	USART_Cmd(macESP8266_USARTx, ENABLE);


}


/**
  * @brief  配置 ESP8266 USART 的 NVIC 中断
  * @param  无
  * @retval 无
  */
static void ESP8266_USART_NVIC_Configuration ( void )
{
	NVIC_InitTypeDef NVIC_InitStructure;


	/* Configure the NVIC Preemption Priority Bits */
	NVIC_PriorityGroupConfig ( macNVIC_PriorityGroup_x );

	/* Enable the USART2 Interrupt */
	NVIC_InitStructure.NVIC_IRQChannel = macESP8266_USART_IRQ;
	NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0;
	NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0;
	NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
	NVIC_Init(&NVIC_InitStructure);

}


/*
 * 函数名：ESP8266_Rst
 * 描述  ：重启WF-ESP8266模块
 * 输入  ：无
 * 返回  : 无
 * 调用  ：被 ESP8266_AT_Test 调用
 */
void ESP8266_Rst ( void )
{
	#if 0
	 ESP8266_Cmd ( "AT+RST", "OK", "ready", 2500 );

	#else
	 macESP8266_RST_LOW_LEVEL();
	 Delay_ms ( 500 );
	 macESP8266_RST_HIGH_LEVEL();
	#endif

}


/*
 * 函数名：ESP8266_Cmd
 * 描述  ：对WF-ESP8266模块发送AT指令
 * 输入  ：cmd，待发送的指令
 *         reply1，reply2，期待的响应，为NULL表不需响应，两者为或逻辑关系
 *         waittime，等待响应的时间
 * 返回  : 1，指令发送成功
 *         0，指令发送失败
 * 调用  ：被外部调用
 */
bool ESP8266_Cmd ( char * cmd, char * reply1, char * reply2, u32 waittime )
{
	strEsp8266_Fram_Record .InfBit .FramLength = 0;               //从新开始接收新的数据包

	printf ( "%srn", cmd );

	if ( ( reply1 == 0 ) && ( reply2 == 0 ) )                      //不需要接收数据
		return true;

	Delay_ms ( waittime );                 //延时

	strEsp8266_Fram_Record .Data_RX_BUF [ strEsp8266_Fram_Record .InfBit .FramLength ]  = '';

	printf ( "%s", strEsp8266_Fram_Record .Data_RX_BUF );
  strEsp8266_Fram_Record .InfBit .FramLength = 0;                             //清除接收标志
	strEsp8266_Fram_Record.InfBit.FramFinishFlag = 0;
	if ( ( reply1 != 0 ) && ( reply2 != 0 ) )
		return ( ( bool ) strstr ( strEsp8266_Fram_Record .Data_RX_BUF, reply1 ) ||
						 ( bool ) strstr ( strEsp8266_Fram_Record .Data_RX_BUF, reply2 ) );

	else if ( reply1 != 0 )
		return ( ( bool ) strstr ( strEsp8266_Fram_Record .Data_RX_BUF, reply1 ) );

	else
		return ( ( bool ) strstr ( strEsp8266_Fram_Record .Data_RX_BUF, reply2 ) );

}


/*
 * 函数名：ESP8266_AT_Test
 * 描述  ：对WF-ESP8266模块进行AT测试启动
 * 输入  ：无
 * 返回  : 无
 * 调用  ：被外部调用
 */
//void ESP8266_AT_Test ( void )
//{
//	macESP8266_RST_HIGH_LEVEL();
//
//	Delay_ms ( 1000 );
//
//	while ( ! ESP8266_Cmd ( "AT", "OK", NULL, 500 ) ) ESP8266_Rst ();

//}
void ESP8266_AT_Test ( void )
{
	char count=0;

	macESP8266_RST_HIGH_LEVEL();
	Delay_ms ( 2000 );
	while ( count < 10 )
	{
		if( ESP8266_Cmd ( "AT", "OK", NULL, 500 ) ) return;
		ESP8266_Rst();
		++ count;
	}
}


/*
 * 函数名：ESP8266_Net_Mode_Choose
 * 描述  ：选择WF-ESP8266模块的工作模式
 * 输入  ：enumMode，工作模式
 * 返回  : 1，选择成功
 *         0，选择失败
 * 调用  ：被外部调用
 */
bool ESP8266_Net_Mode_Choose ( ENUM_Net_ModeTypeDef enumMode )
{
	switch ( enumMode )
	{
		case STA:
			return ESP8266_Cmd ( "AT+CWMODE=1", "OK", "no change", 2500 );

	  case AP:
		  return ESP8266_Cmd ( "AT+CWMODE=2", "OK", "no change", 2500 );

		case STA_AP:
		  return ESP8266_Cmd ( "AT+CWMODE=3", "OK", "no change", 2500 );

	  default:
		  return false;
  }

}


/*
 * 函数名：ESP8266_JoinAP
 * 描述  ：WF-ESP8266模块连接外部WiFi
 * 输入  ：pSSID，WiFi名称字符串
 *       ：pPassWord，WiFi密码字符串
 * 返回  : 1，连接成功
 *         0，连接失败
 * 调用  ：被外部调用
 */
bool ESP8266_JoinAP ( char * pSSID, char * pPassWord )
{
	char cCmd [120];

	sprintf ( cCmd, "AT+CWJAP="%s","%s"", pSSID, pPassWord );

	return ESP8266_Cmd ( cCmd, "OK", NULL, 5000 );

}


/*
 * 函数名：ESP8266_BuildAP
 * 描述  ：WF-ESP8266模块创建WiFi热点
 * 输入  ：pSSID，WiFi名称字符串
 *       ：pPassWord，WiFi密码字符串
 *       ：enunPsdMode，WiFi加密方式代号字符串
 * 返回  : 1，创建成功
 *         0，创建失败
 * 调用  ：被外部调用
 */
bool ESP8266_BuildAP ( char * pSSID, char * pPassWord, ENUM_AP_PsdMode_TypeDef enunPsdMode )
{
	char cCmd [120];

	sprintf ( cCmd, "AT+CWSAP="%s","%s",1,%d", pSSID, pPassWord, enunPsdMode );

	return ESP8266_Cmd ( cCmd, "OK", 0, 1000 );

}


/*
 * 函数名：ESP8266_Enable_MultipleId
 * 描述  ：WF-ESP8266模块启动多连接
 * 输入  ：enumEnUnvarnishTx，配置是否多连接
 * 返回  : 1，配置成功
 *         0，配置失败
 * 调用  ：被外部调用
 */
bool ESP8266_Enable_MultipleId ( FunctionalState enumEnUnvarnishTx )
{
	char cStr [20];

	sprintf ( cStr, "AT+CIPMUX=%d", ( enumEnUnvarnishTx ? 1 : 0 ) );

	return ESP8266_Cmd ( cStr, "OK", 0, 500 );

}


/*
 * 函数名：ESP8266_Link_Server
 * 描述  ：WF-ESP8266模块连接外部服务器
 * 输入  ：enumE，网络协议
 *       ：ip，服务器IP字符串
 *       ：ComNum，服务器端口字符串
 *       ：id，模块连接服务器的ID
 * 返回  : 1，连接成功
 *         0，连接失败
 * 调用  ：被外部调用
 */
bool ESP8266_Link_Server ( ENUM_NetPro_TypeDef enumE, char * ip, char * ComNum, ENUM_ID_NO_TypeDef id)
{
	char cStr [100] = { 0 }, cCmd [120];

  switch (  enumE )
  {
		case enumTCP:
		  sprintf ( cStr, ""%s","%s",%s", "TCP", ip, ComNum );
		  break;

		case enumUDP:
		  sprintf ( cStr, ""%s","%s",%s", "UDP", ip, ComNum );
		  break;

		default:
			break;
  }

  if ( id < 5 )
    sprintf ( cCmd, "AT+CIPSTART=%d,%s", id, cStr);

  else
	  sprintf ( cCmd, "AT+CIPSTART=%s", cStr );

	return ESP8266_Cmd ( cCmd, "OK", "ALREAY CONNECT", 4000 );

}


/*
 * 函数名：ESP8266_StartOrShutServer
 * 描述  ：WF-ESP8266模块开启或关闭服务器模式
 * 输入  ：enumMode，开启/关闭
 *       ：pPortNum，服务器端口号字符串
 *       ：pTimeOver，服务器超时时间字符串，单位：秒
 * 返回  : 1，操作成功
 *         0，操作失败
 * 调用  ：被外部调用
 */
bool ESP8266_StartOrShutServer ( FunctionalState enumMode, char * pPortNum, char * pTimeOver )
{
	char cCmd1 [120], cCmd2 [120];

	if ( enumMode )
	{
		sprintf ( cCmd1, "AT+CIPSERVER=%d,%s", 1, pPortNum );

		sprintf ( cCmd2, "AT+CIPSTO=%s", pTimeOver );

		return ( ESP8266_Cmd ( cCmd1, "OK", 0, 500 ) &&
						 ESP8266_Cmd ( cCmd2, "OK", 0, 500 ) );
	}

	else
	{
		sprintf ( cCmd1, "AT+CIPSERVER=%d,%s", 0, pPortNum );

		return ESP8266_Cmd ( cCmd1, "OK", 0, 500 );
	}

}


/*
 * 函数名：ESP8266_Get_LinkStatus
 * 描述  ：获取 WF-ESP8266 的连接状态，较适合单端口时使用
 * 输入  ：无
 * 返回  : 2，获得ip
 *         3，建立连接
 *         3，失去连接
 *         0，获取状态失败
 * 调用  ：被外部调用
 */
uint8_t ESP8266_Get_LinkStatus ( void )
{
	if ( ESP8266_Cmd ( "AT+CIPSTATUS", "OK", 0, 500 ) )
	{
		if ( strstr ( strEsp8266_Fram_Record .Data_RX_BUF, "STATUS:2rn" ) )
			return 2;

		else if ( strstr ( strEsp8266_Fram_Record .Data_RX_BUF, "STATUS:3rn" ) )
			return 3;

		else if ( strstr ( strEsp8266_Fram_Record .Data_RX_BUF, "STATUS:4rn" ) )
			return 4;

	}

	return 0;

}


/*
 * 函数名：ESP8266_Get_IdLinkStatus
 * 描述  ：获取 WF-ESP8266 的端口（Id）连接状态，较适合多端口时使用
 * 输入  ：无
 * 返回  : 端口（Id）的连接状态，低5位为有效位，分别对应Id5~0，某位若置1表该Id建立了连接，若被清0表该Id未建立连接
 * 调用  ：被外部调用
 */
uint8_t ESP8266_Get_IdLinkStatus ( void )
{
	uint8_t ucIdLinkStatus = 0x00;


	if ( ESP8266_Cmd ( "AT+CIPSTATUS", "OK", 0, 500 ) )
	{
		if ( strstr ( strEsp8266_Fram_Record .Data_RX_BUF, "+CIPSTATUS:0," ) )
			ucIdLinkStatus |= 0x01;
		else
			ucIdLinkStatus &= ~ 0x01;

		if ( strstr ( strEsp8266_Fram_Record .Data_RX_BUF, "+CIPSTATUS:1," ) )
			ucIdLinkStatus |= 0x02;
		else
			ucIdLinkStatus &= ~ 0x02;

		if ( strstr ( strEsp8266_Fram_Record .Data_RX_BUF, "+CIPSTATUS:2," ) )
			ucIdLinkStatus |= 0x04;
		else
			ucIdLinkStatus &= ~ 0x04;

		if ( strstr ( strEsp8266_Fram_Record .Data_RX_BUF, "+CIPSTATUS:3," ) )
			ucIdLinkStatus |= 0x08;
		else
			ucIdLinkStatus &= ~ 0x08;

		if ( strstr ( strEsp8266_Fram_Record .Data_RX_BUF, "+CIPSTATUS:4," ) )
			ucIdLinkStatus |= 0x10;
		else
			ucIdLinkStatus &= ~ 0x10;

	}

	return ucIdLinkStatus;

}


/*
 * 函数名：ESP8266_Inquire_ApIp
 * 描述  ：获取 F-ESP8266 的 AP IP
 * 输入  ：pApIp，存放 AP IP 的数组的首地址
 *         ucArrayLength，存放 AP IP 的数组的长度
 * 返回  : 0，获取失败
 *         1，获取成功
 * 调用  ：被外部调用
 */
uint8_t ESP8266_Inquire_ApIp ( char * pApIp, uint8_t ucArrayLength )
{
	char uc;

	char * pCh;


  ESP8266_Cmd ( "AT+CIFSR", "OK", 0, 500 );

	pCh = strstr ( strEsp8266_Fram_Record .Data_RX_BUF, "APIP,"" );

	if ( pCh )
		pCh += 6;

	else
		return 0;

	for ( uc = 0; uc < ucArrayLength; uc ++ )
	{
		pApIp [ uc ] = * ( pCh + uc);

		if ( pApIp [ uc ] == '"' )
		{
			pApIp [ uc ] = '';
			break;
		}

	}

	return 1;

}


/*
 * 函数名：ESP8266_UnvarnishSend
 * 描述  ：配置WF-ESP8266模块进入透传发送
 * 输入  ：无
 * 返回  : 1，配置成功
 *         0，配置失败
 * 调用  ：被外部调用
 */
bool ESP8266_UnvarnishSend ( void )
{
	if ( ! ESP8266_Cmd ( "AT+CIPMODE=1", "OK", 0, 500 ) )
		return false;

	return
	  ESP8266_Cmd ( "AT+CIPSEND", "OK", ">", 500 );

}


/*
 * 函数名：ESP8266_ExitUnvarnishSend
 * 描述  ：配置WF-ESP8266模块退出透传模式
 * 输入  ：无
 * 返回  : 无
 * 调用  ：被外部调用
 */
void ESP8266_ExitUnvarnishSend ( void )
{
	Delay_ms ( 1000 );

	macESP8266_Usart ( "+++" );

	Delay_ms ( 500 );

}


/*
 * 函数名：ESP8266_SendString
 * 描述  ：WF-ESP8266模块发送字符串
 * 输入  ：enumEnUnvarnishTx，声明是否已使能了透传模式
 *       ：pStr，要发送的字符串
 *       ：ulStrLength，要发送的字符串的字节数
 *       ：ucId，哪个ID发送的字符串
 * 返回  : 1，发送成功
 *         0，发送失败
 * 调用  ：被外部调用
 */
bool ESP8266_SendString ( FunctionalState enumEnUnvarnishTx, char * pStr, u32 ulStrLength, ENUM_ID_NO_TypeDef ucId )
{
	char cStr [20];
	bool bRet = false;


	if ( enumEnUnvarnishTx )
	{
		macESP8266_Usart ( "%s", pStr );

		bRet = true;

	}

	else
	{
		if ( ucId < 5 )
			sprintf ( cStr, "AT+CIPSEND=%d,%d", ucId, ulStrLength + 2 );

		else
			sprintf ( cStr, "AT+CIPSEND=%d", ulStrLength + 2 );

		ESP8266_Cmd ( cStr, "> ", 0, 1000 );

		bRet = ESP8266_Cmd ( pStr, "SEND OK", 0, 1000 );
  }

	return bRet;

}


/*
 * 函数名：ESP8266_ReceiveString
 * 描述  ：WF-ESP8266模块接收字符串
 * 输入  ：enumEnUnvarnishTx，声明是否已使能了透传模式
 * 返回  : 接收到的字符串首地址
 * 调用  ：被外部调用
 */
char * ESP8266_ReceiveString ( FunctionalState enumEnUnvarnishTx )
{
	char * pRecStr = 0;


	strEsp8266_Fram_Record .InfBit .FramLength = 0;
	strEsp8266_Fram_Record .InfBit .FramFinishFlag = 0;

	while ( ! strEsp8266_Fram_Record .InfBit .FramFinishFlag );
	strEsp8266_Fram_Record .Data_RX_BUF [ strEsp8266_Fram_Record .InfBit .FramLength ] = '';

	if ( enumEnUnvarnishTx )
		pRecStr = strEsp8266_Fram_Record .Data_RX_BUF;

	else
	{
		if ( strstr ( strEsp8266_Fram_Record .Data_RX_BUF, "+IPD" ) )
			pRecStr = strEsp8266_Fram_Record .Data_RX_BUF;

	}

	return pRecStr;

}

2.ESP8266.h

#ifndef  __BSP_ESP8266_H
#define	 __BSP_ESP8266_H



#include "stm32f10x.h"
#include "common.h"
#include <stdio.h>
#include <stdbool.h>



#if defined ( __CC_ARM   )
#pragma anon_unions
#endif



/******************************* ESP8266 数据类型定义 ***************************/
typedef enum{
	STA,
  AP,
  STA_AP
} ENUM_Net_ModeTypeDef;


typedef enum{
	 enumTCP,
	 enumUDP,
} ENUM_NetPro_TypeDef;


typedef enum{
	Multiple_ID_0 = 0,
	Multiple_ID_1 = 1,
	Multiple_ID_2 = 2,
	Multiple_ID_3 = 3,
	Multiple_ID_4 = 4,
	Single_ID_0 = 5,
} ENUM_ID_NO_TypeDef;


typedef enum{
	OPEN = 0,
	WEP = 1,
	WPA_PSK = 2,
	WPA2_PSK = 3,
	WPA_WPA2_PSK = 4,
} ENUM_AP_PsdMode_TypeDef;



/******************************* ESP8266 外部全局变量声明 ***************************/
#define RX_BUF_MAX_LEN     1024                                     //最大接收缓存字节数

extern struct  STRUCT_USARTx_Fram                                  //串口数据帧的处理结构体
{
	char  Data_RX_BUF [ RX_BUF_MAX_LEN ];

  union {
    __IO u16 InfAll;
    struct {
		  __IO u16 FramLength       :15;                               // 14:0
		  __IO u16 FramFinishFlag   :1;                                // 15
	  } InfBit;
  };

} strEsp8266_Fram_Record;

extern struct STRUCT_USARTx_Fram strUSART_Fram_Record;

/******************************** ESP8266 连接引脚定义 ***********************************/
#define      macESP8266_CH_PD_APBxClock_FUN                   RCC_APB2PeriphClockCmd
#define      macESP8266_CH_PD_CLK                             RCC_APB2Periph_GPIOB
#define      macESP8266_CH_PD_PORT                            GPIOB
#define      macESP8266_CH_PD_PIN                             GPIO_Pin_8

#define      macESP8266_RST_APBxClock_FUN                     RCC_APB2PeriphClockCmd
#define      macESP8266_RST_CLK                               RCC_APB2Periph_GPIOB
#define      macESP8266_RST_PORT                              GPIOB
#define      macESP8266_RST_PIN                               GPIO_Pin_9



#define      macESP8266_USART_BAUD_RATE                       115200

#define      macESP8266_USARTx                                USART3
#define      macESP8266_USART_APBxClock_FUN                   RCC_APB1PeriphClockCmd
#define      macESP8266_USART_CLK                             RCC_APB1Periph_USART3
#define      macESP8266_USART_GPIO_APBxClock_FUN              RCC_APB2PeriphClockCmd
#define      macESP8266_USART_GPIO_CLK                        RCC_APB2Periph_GPIOB
#define      macESP8266_USART_TX_PORT                         GPIOB
#define      macESP8266_USART_TX_PIN                          GPIO_Pin_10
#define      macESP8266_USART_RX_PORT                         GPIOB
#define      macESP8266_USART_RX_PIN                          GPIO_Pin_11
#define      macESP8266_USART_IRQ                             USART3_IRQn
#define      macESP8266_USART_INT_FUN                         USART3_IRQHandler



/*********************************************** ESP8266 函数宏定义 *******************************************/
#define     macESP8266_Usart( fmt, ... )           USART_printf ( macESP8266_USARTx, fmt, ##__VA_ARGS__ )
#define     macPC_Usart( fmt, ... )                printf ( fmt, ##__VA_ARGS__ )
//#define     macPC_Usart( fmt, ... )

#define     macESP8266_CH_ENABLE()                 GPIO_SetBits ( macESP8266_CH_PD_PORT, macESP8266_CH_PD_PIN )
#define     macESP8266_CH_DISABLE()                GPIO_ResetBits ( macESP8266_CH_PD_PORT, macESP8266_CH_PD_PIN )

#define     macESP8266_RST_HIGH_LEVEL()            GPIO_SetBits ( macESP8266_RST_PORT, macESP8266_RST_PIN )
#define     macESP8266_RST_LOW_LEVEL()             GPIO_ResetBits ( macESP8266_RST_PORT, macESP8266_RST_PIN )



/****************************************** ESP8266 函数声明 ***********************************************/
void                     ESP8266_Init                        ( void );
void                     ESP8266_Rst                         ( void );
bool                     ESP8266_Cmd                         ( char * cmd, char * reply1, char * reply2, u32 waittime );
void                     ESP8266_AT_Test                     ( void );
bool                     ESP8266_Net_Mode_Choose             ( ENUM_Net_ModeTypeDef enumMode );
bool                     ESP8266_JoinAP                      ( char * pSSID, char * pPassWord );
bool                     ESP8266_BuildAP                     ( char * pSSID, char * pPassWord, ENUM_AP_PsdMode_TypeDef enunPsdMode );
bool                     ESP8266_Enable_MultipleId           ( FunctionalState enumEnUnvarnishTx );
bool                     ESP8266_Link_Server                 ( ENUM_NetPro_TypeDef enumE, char * ip, char * ComNum, ENUM_ID_NO_TypeDef id);
bool                     ESP8266_StartOrShutServer           ( FunctionalState enumMode, char * pPortNum, char * pTimeOver );
uint8_t                  ESP8266_Get_LinkStatus              ( void );
uint8_t                  ESP8266_Get_IdLinkStatus            ( void );
uint8_t                  ESP8266_Inquire_ApIp                ( char * pApIp, uint8_t ucArrayLength );
bool                     ESP8266_UnvarnishSend               ( void );
void                     ESP8266_ExitUnvarnishSend           ( void );
bool                     ESP8266_SendString                  ( FunctionalState enumEnUnvarnishTx, char * pStr, u32 ulStrLength, ENUM_ID_NO_TypeDef ucId );
char *                   ESP8266_ReceiveString               ( FunctionalState enumEnUnvarnishTx );



#endif

3、如何使用

（1）初始化

（2）进入主程序

二、如何给平台发消息

1.发消息

代码如下（示例）：

首先使用一个字符串拼接设备数据

再使用ESP8266_SendString（）函数发送给云平台

sprintf ( LED3, "POST /devices/735480495/datapoints?type=5 HTTP/1.1napi-key:FN8vCnpwAjyjTV2m1y=zpL451i4=nHost:api.heclouds.comnContent-Length:8nn,;led3,%d",ucLed3Status);
ESP8266_SendString ( ENABLE, LED3, 2, Single_ID_0 );

三、补充

1 common.c

#include "common.h"
#include "stm32f10x.h"
#include <stdarg.h>



static char *                 itoa                                ( int value, char * string, int radix );



/*
 * 函数名：USART2_printf
 * 描述  ：格式化输出，类似于C库中的printf，但这里没有用到C库
 * 输入  ：-USARTx 串口通道，这里只用到了串口2，即USART2
 *             -Data   要发送到串口的内容的指针
 *               -...    其他参数
 * 输出  ：无
 * 返回  ：无
 * 调用  ：外部调用
 *         典型应用USART2_printf( USART2, "rn this is a demo rn" );
 *                     USART2_printf( USART2, "rn %d rn", i );
 *                     USART2_printf( USART2, "rn %s rn", j );
 */
void USART_printf ( USART_TypeDef * USARTx, char * Data, ... )
{
    const char *s;
    int d;
    char buf[16];


    va_list ap;
    va_start(ap, Data);

    while ( * Data != 0 )     // 判断是否到达字符串结束符
    {
        if ( * Data == 0x5c )  //''
        {
            switch ( *++Data )
            {
                case 'r':                                      //回车符
                USART_SendData(USARTx, 0x0d);
                Data ++;
                break;

                case 'n':                                      //换行符
                USART_SendData(USARTx, 0x0a);
                Data ++;
                break;

                default:
                Data ++;
                break;
            }
        }

        else if ( * Data == '%')
        {                                      //
            switch ( *++Data )
            {
                case 's':                                          //字符串
                s = va_arg(ap, const char *);

                for ( ; *s; s++)
                {
                    USART_SendData(USARTx,*s);
                    while( USART_GetFlagStatus(USARTx, USART_FLAG_TXE) == RESET );
                }

                Data++;

                break;

                case 'd':
                    //十进制
                d = va_arg(ap, int);

                itoa(d, buf, 10);

                for (s = buf; *s; s++)
                {
                    USART_SendData(USARTx,*s);
                    while( USART_GetFlagStatus(USARTx, USART_FLAG_TXE) == RESET );
                }

                Data++;

                break;

                default:
                Data++;

                break;

            }
        }

        else USART_SendData(USARTx, *Data++);

        while ( USART_GetFlagStatus ( USARTx, USART_FLAG_TXE ) == RESET );

    }
}


/*
 * 函数名：itoa
 * 描述  ：将整形数据转换成字符串
 * 输入  ：-radix =10 表示10进制，其他结果为0
 *         -value 要转换的整形数
 *         -buf 转换后的字符串
 *         -radix = 10
 * 输出  ：无
 * 返回  ：无
 * 调用  ：被USART2_printf()调用
 */
static char * itoa( int value, char *string, int radix )
{
    int     i, d;
    int     flag = 0;
    char    *ptr = string;

    /* This implementation only works for decimal numbers. */
    if (radix != 10)
    {
        *ptr = 0;
        return string;
    }

    if (!value)
    {
        *ptr++ = 0x30;
        *ptr = 0;
        return string;
    }

    /* if this is a negative value insert the minus sign. */
    if (value < 0)
    {
        *ptr++ = '-';

        /* Make the value positive. */
        value *= -1;

    }

    for (i = 10000; i > 0; i /= 10)
    {
        d = value / i;

        if (d || flag)
        {
            *ptr++ = (char)(d + 0x30);
            value -= (d * i);
            flag = 1;
        }
    }

    /* Null terminate the string. */
    *ptr = 0;

    return string;

} /* NCL_Itoa */

2 common.h

#ifndef __COMMON_H
#define __COMMON_H



#include "stm32f10x.h"



/******************************* 宏定义 ***************************/
#define            macNVIC_PriorityGroup_x                     NVIC_PriorityGroup_2



/********************************** 函数声明 ***************************************/
void                     USART_printf                       ( USART_TypeDef * USARTx, char * Data, ... );



#endif /* __COMMON_H */

四、文章系列链接

第一节模块介绍https://blog.csdn.net/herui_2/article/details/123964721

五、下载链接

硬件代码https://download.csdn.net/download/herui_2/85078622

最后

以上就是时尚春天为你收集整理的物联网毕设（基于stm32的智能家居系统）第二节硬件端实现前言一、配置ESP8266二、如何给平台发消息三、补充四、文章系列链接五、下载链接的全部内容，希望文章能够帮你解决物联网毕设（基于stm32的智能家居系统）第二节硬件端实现前言一、配置ESP8266二、如何给平台发消息三、补充四、文章系列链接五、下载链接所遇到的程序开发问题。

如果觉得靠谱客网站的内容还不错，欢迎将靠谱客网站推荐给程序员好友。

本图文内容来源于网友提供，作为学习参考使用，或来自网络收集整理，版权属于原作者所有。

本文分类：毕设（物联网）
浏览次数：66 次浏览
发布日期：2023-05-14 20:58:01
本文链接：https://www.kaopuke.com/article/k-p-k_14_ujo_2_f1_14_jk2.html

物联网毕设（基于stm32的智能家居系统）第二节硬件端实现前言一、配置ESP8266二、如何给平台发消息三、补充四、文章系列链接五、下载链接

概述

第二节硬件端实现

文章目录

前言

一、配置ESP8266

1.ESP8266.c

2.ESP8266.h

3、如何使用

（1）初始化

（2）进入主程序

二、如何给平台发消息

1.发消息

三、补充

1 common.c

2 common.h

四、文章系列链接

五、下载链接

最后

评论列表共有 0 条评论

发表评论取消回复

物联网毕设（基于stm32的智能家居系统）第二节 硬件端实现前言一、配置ESP8266二、如何给平台发消息三、补充四、文章系列链接五、下载链接

概述

第二节 硬件端实现

文章目录

前言

一、配置ESP8266

1.ESP8266.c

2.ESP8266.h

3、如何使用

（1）初始化

（2） 进入主程序

二、如何给平台发消息

1.发消息

三、补充

1 common.c

2 common.h

四、文章系列链接

五、下载链接

最后

相关文章

评论列表共有 0 条评论

发表评论 取消回复

物联网毕设（基于stm32的智能家居系统）第二节硬件端实现前言一、配置ESP8266二、如何给平台发消息三、补充四、文章系列链接五、下载链接

第二节硬件端实现

（2）进入主程序

发表评论取消回复
