概述

文章目录

1 简介
2 ESP 8266 引脚排列
3 供电方式
4 单片机与ESP8266交互
5 测试代码
6 最后

1 简介

Hi，大家好，这里是丹成学长，今天学长向大家介绍一下ESP8266 WiFi 模块，该模块常被用于物联网开发，无论是毕业设计还是公司项目都产常用的模块，今天带大家初步认识ESP8266.

大家可用于课程设计或毕业设计

2 ESP 8266 引脚排列

在这里插入图片描述

ESP8266 有 8 个引脚，分别是：

接收
电压互感器
通用输入输出口 0
重启
CH_PD
通用输入输出口 2
TX
接地
VCC 和 GND 是电源引脚，RX 和 TX 用于通信

3 供电方式

ESP8266 WiFi 模块有多种供电方式：

可以使用 2 节 AA 电池供电
可以使用 LIPO 电池为 ESP Dev Thing 板供电
可以使用 LM117 3.3V 稳压器

逻辑电平控制器
在这里插入图片描述

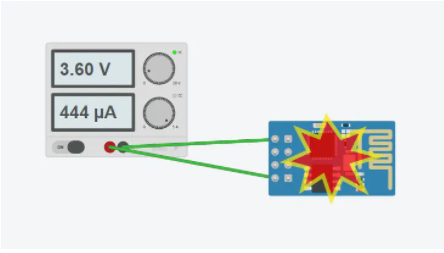

ESP8266 的最大电压为 3.6V，因此该器件具有板载 3.3V 稳压器，可为 IC 提供安全、一致的电压。这意味着 ESP8266 的 I/O 引脚也以 3.3V 运行，需要将 5V 信号运行到 IC 中的逻辑电平控制器。

或者，如果想直接向 ESP8266 提供外部稳压电源，则可以通过3V3引脚（在 I2C 接头上）提供该电压。虽然这个电压不一定是 3.3V，但它必须在1.7-3.6V的范围内。
在这里插入图片描述
可以使用两节 AA 电池为 ESP 供电。正极从电池到 ESP 的 VCC 和 GND 到 ESP 8266 的 GND。

在这里插入图片描述

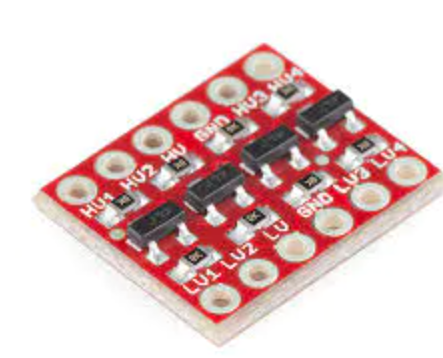

电平转换器易于使用。电路板需要由系统使用的两个电压源（高压和低压）供电。高电压（例如 5V）连接到“HV”引脚，低电压（例如 3.3V）连接到“LV”，从系统接地到“GND”引脚。

4 单片机与ESP8266交互

这里以arduino单片机为例

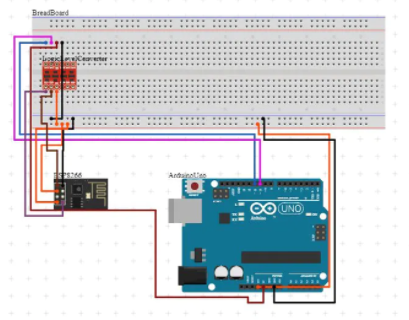

在这里插入图片描述
要通过 Arduino UNO 与 ESP8266 通信，需要在两者之间使用逻辑电平控制器来安全地与 ESP8266 一起工作。

连接：

将 ESP 连接到 Arduino，将 ESP8266 RX 连接到逻辑电平控制器 Level 1
将 ESP TX 连接到 2 级逻辑电平控制器
ESP VCC 至 Arduino UNO 3.3V
逻辑电平控制器电平到 Arduino 3.3V
逻辑电平控制器 GND 到 Arduino GND
ESP GND 到 Arduino GND
ESP CH_PD 至 Arduino 5V
逻辑电平控制器 HV 到 Arduino 5V
逻辑电平控制器 HV1 至 Arduino 第 11 引脚
逻辑电平控制器 HV2 到 Arduino 第 10 个引脚

上位机测试能否ping通模块

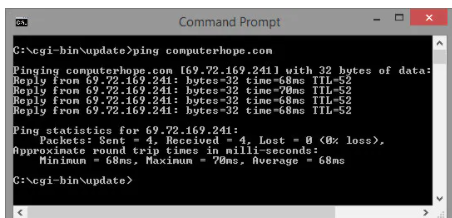

在这里插入图片描述
单击开始，运行，然后键入CMD并按 Enter。输入IPCONFIG ，然后按回车。输入PING 和模块的 IP 地址。成功的 PING 请求将始终返回一组数字。如果收到“请求超时”消息，则表示某些内容未在通信。

然后将IP 地址写入网络浏览器，就可以与 ESP8266 模块进行通信。

5 测试代码

// 库
#include "Arduino.h"
#include "ESP8266.h"
#include "dweet.h"


// 引脚定义
#define ESP8266_PIN_RX    10
#define ESP8266_PIN_TX    11

// 全局变量和定义

// ====================================================================
// vvvvvvvvvvvvvvvvvvvv WI-FI设置 vvvvvvvvvvvvvvvvvvvv
//
const char *SSID     = "WIFI-SSID"; // 输入Wi-Fi 名
const char *PASSWORD = "PASSWORD" ; // 输入 Wi-Fi密码
//
// ^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^
// ====================================================================


// Dweet 令牌已为您自动生成
char* const inputToken  = "59a7c547b7e19d001f7002d0_input";
char* const outputToken = "59a7c547b7e19d001f7002d0_output";

//对象初始化
ESP8266 wifi(ESP8266_PIN_RX,ESP8266_PIN_TX);
Dweet dweet( &wifi, inputToken, outputToken);

// 定义用于测试菜单的变量
const int timeout = 10000;       //定义10秒超时
char menuOption = 0;
long time0;

//设置电路工作的基本要素。每次您的电路通电时，它首先运行。
void setup()
{
    // 设置串口，这对调试很有用
    // 使用串行监视器查看打印的消息
    Serial.begin(9600);
    while (!Serial) ; // 等待串口连接。本机 USB 需要
    Serial.println("start");

    wifi.init(SSID, PASSWORD);
    menuOption = menu();

}

// 电路的主要逻辑。它定义了您选择的组件之间的交互。设置后，它一遍又一遍地运行，在一个永恒的循环中。
void loop()
{



    else if (menuOption == '1') {

    //设置DWEETS

    dweet.setDweet("DemoKey", "DemoValue"); //用你自己的 (key, value) 对替换你的数据
    dweet.sendDweetKeys();


    //获取 DWEETS
    dweet.receiveDweetEvents();

    if(!strcmp(dweet.getValue() , "DemoEventName"))
    {
        Serial.println("DemoEventName received!")；
    }
    }

    if (millis() - time0 > timeout)
    {
        menuOption = menu();
    }

}

//用于选择要测试的组件的菜单功能
// 按照串行监视器获取指令
char menu()
{

    Serial.println(F("nWhich component would you like to test?"));
    Serial.println(F("(1) IOT"));
    Serial.println(F("(menu) send anything else or press on board reset buttonn"));
    while (!Serial.available());

    //  如果收到，则从串行监视器读取数据
    while (Serial.available())
    {
        char c = Serial.read();
        if (isAlphaNumeric(c))
        {

            else if(c == '1')
                Serial.println(F("Now Testing IOT"));
            else
            {
                Serial.println(F("illegal input!"));
                return 0;
            }
            time0 = millis();
            return c;
            }
        }
    }
