前言

CJMCU-8118是一种气体传感器片上的系统（SSOC）+温湿度传感器，简单来说，通过ccs811内部集成mcu实现i2c接口共用，实现气体和温湿度共同检测。

传感器

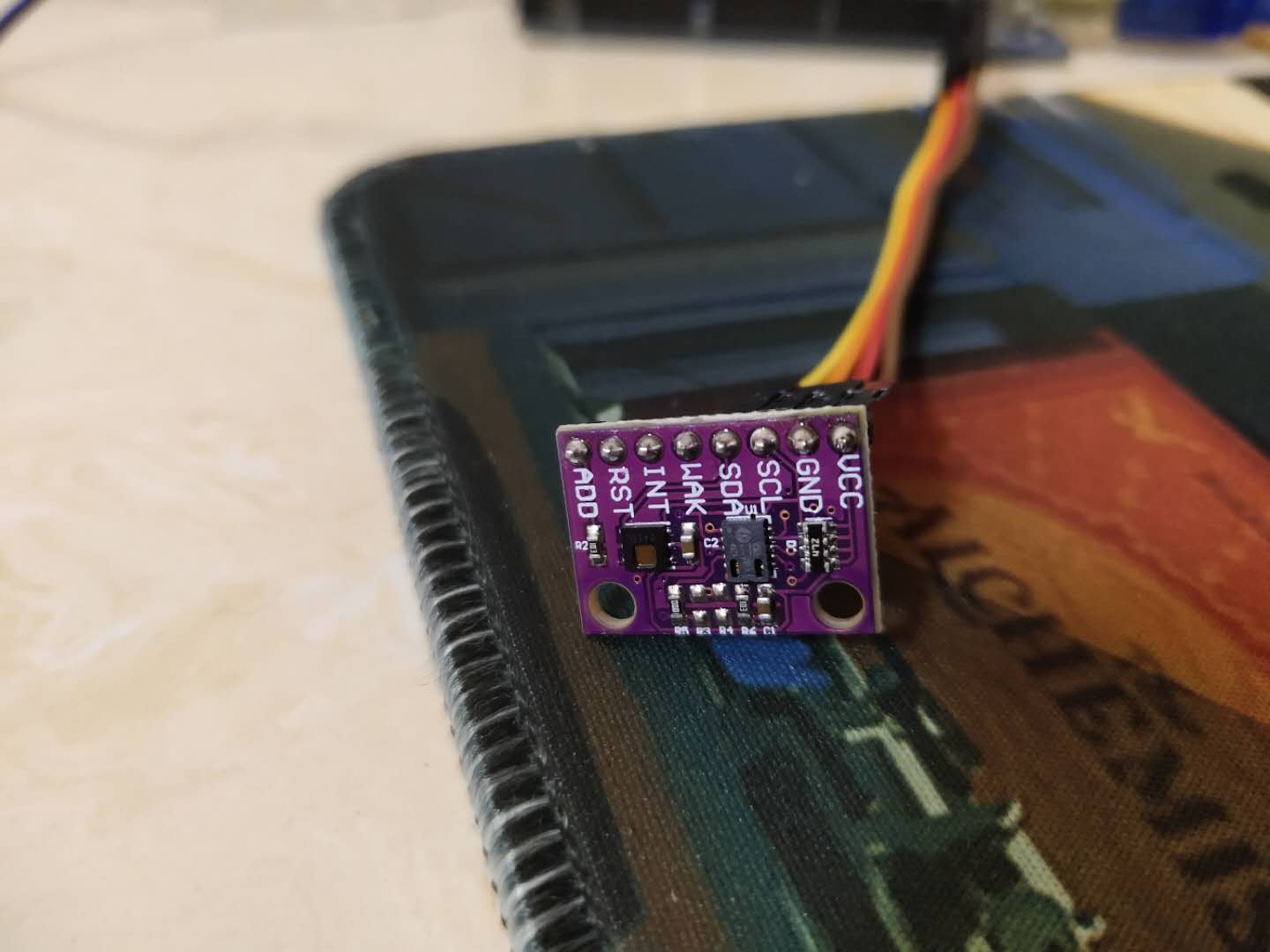

外观
在这里插入图片描述

CCS811

CCS811是一种能够检测CO2和TVOC浓度的传感器。安装Adafruit_CCS811.h库，实现CO2和TVOC的读取。

示例程序

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
#include <Adafruit_CCS811.h>

Adafruit_CCS811 ccs;

void setup() {
  Serial.begin(9600);

  Serial.println("CCS811 test");

  if(!ccs.begin()){
    Serial.println("Couldn't find sensor!");
    while(1);
  }

  // 等待传感器输入数据
  while(!ccs.available());
}

void loop() {
  if(ccs.available()){
    if(!ccs.readData()){
      Serial.print("CO2: ");
      Serial.print(ccs.geteCO2());
      Serial.print("ppm, TVOC: ");
      //Serial.print(ccs.getTVOC());
      Serial.println(ccs.getTVOC());	//换行
    }
    else{
      Serial.println("ERROR!");
      while(1);
    }
  }
  delay(500);
}

串口

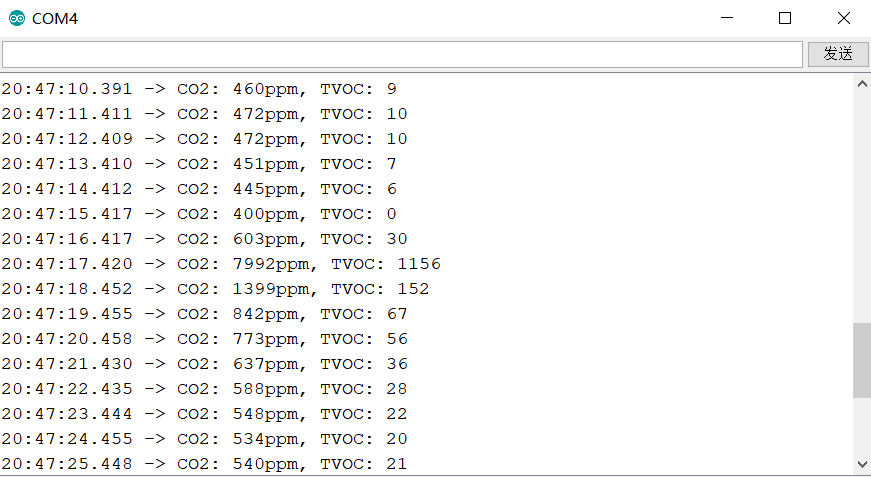

对cs811传感器呼出一口气，CO2的ppm值瞬间增加。
ccs811_test

HDC1080

hdc1080是德州仪器生产的数字温湿度传感器，精度为±2%。Arduino可用库有ClosedCube_HDC1080.h和Adafruit_HDC1000.h,两个库函数实际检测的值差别不大。ClosedCube_HDC1080.h中的begin()函数是不是布尔类型写的，因此不能判断，这是两个库函数的差别。另外，使用ClosedCube_HDC1080.h库要申明地址，示例给的地址是0x40，转换为二进制是1000000b。
多个 HDC1080 如何查找HDC1080 地址？

示例程序

用Adafruit_HDC1000.h语法也是类似，库里可以下载，不多赘述。

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
#include <Wire.h>
#include "ClosedCube_HDC1080.h"

ClosedCube_HDC1080 hdc1080;

void setup()
{
	Serial.begin(9600);
	Serial.println("ClosedCube HDC1080 Arduino Test");

	// Default settings:
	//  - Heater off
	//  - 14 bit Temperature and Humidity Measurement Resolutions
	hdc1080.begin(0x40);	//物理地址

	Serial.print("Manufacturer ID=0x");
	Serial.println(hdc1080.readManufacturerId(), HEX); // 0x5449 德州仪器设备ID
	Serial.print("Device ID=0x");
	Serial.println(hdc1080.readDeviceId(), HEX); // 0x1050 设备ID地址

	printSerialNumber();				//打印设备序列号

}

void loop()
{
	Serial.print("T=");
	Serial.print(hdc1080.readTemperature());
	Serial.print("C, RH=");
	Serial.print(hdc1080.readHumidity());
	Serial.println("%");
	delay(3000);	//延迟3s
}

void printSerialNumber() {
	Serial.print("Device Serial Number=");
	HDC1080_SerialNumber sernum = hdc1080.readSerialNumber();
	char format[12];
	sprintf(format, "%02X-%04X-%04X", sernum.serialFirst, sernum.serialMid, sernum.serialLast);
	Serial.println(format);
}

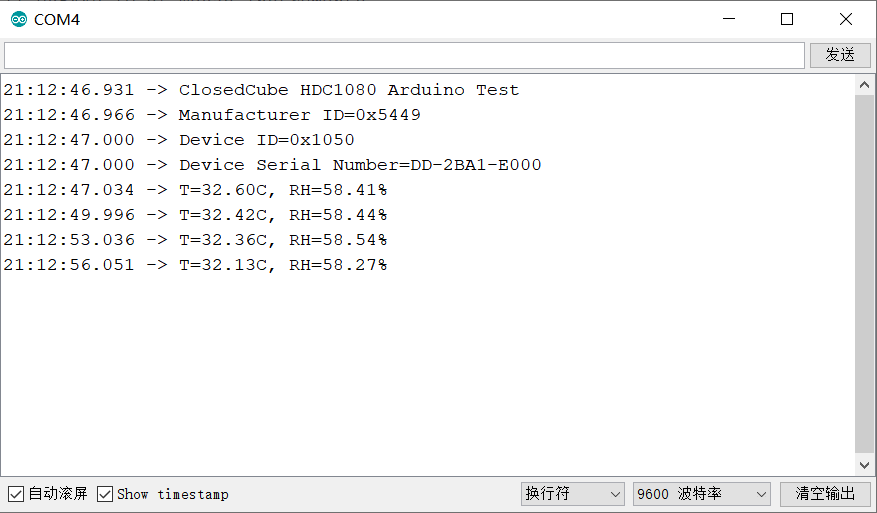

串口

实际温度检测会高于环境实际温度，我想可能是cs811发热导致的？也有可能是我还没完全老化这块传感器？具体原因占时还没找到。
hdc1080

室内环境监测

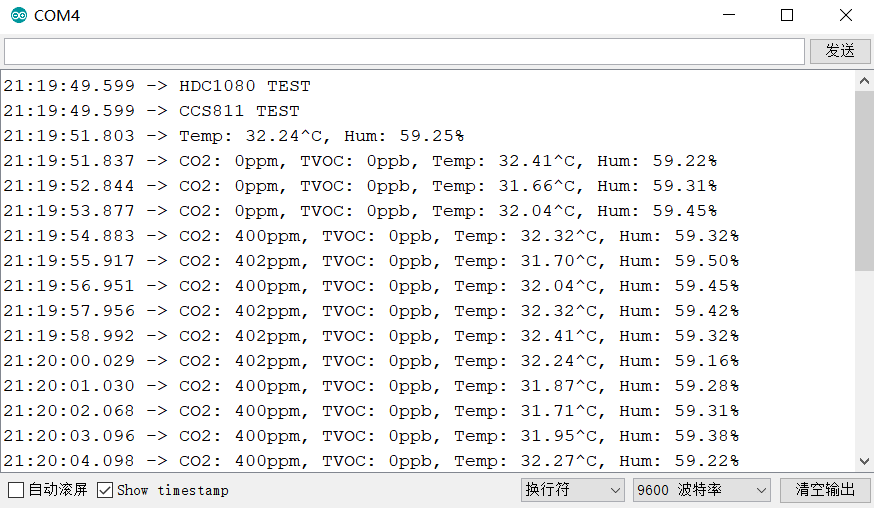

通过i2c串口同时监测CO2、TVOC和温湿度，实现代码如下：

复制代码

/*
 * richowe
 */

#include <Wire.h>
#include <Adafruit_CCS811.h>
#include <ClosedCube_HDC1080.h>

Adafruit_CCS811 ccs;
ClosedCube_HDC1080 hdc1080;

void setup()
  {
    Serial.begin(9600);
    Serial.println("HDC1080 TEST");
    Serial.println("CCS811 TEST");
    hdc1080.begin(0x40);

    if(!ccs.begin())
       {
          Serial.println("Couldn't find sensor!");
          while (1);
       }
    while(!ccs.available());

  }

void loop()
  {
    if(ccs.available())
      {
        if(!ccs.readData())
          {

            Serial.print("Temp: ");
            Serial.print(hdc1080.readTemperature());
            Serial.print("^C, Hum: ");
            Serial.print(hdc1080.readHumidity());
            Serial.println("%");
            //Serial.println("n");
            Serial.print("CO2: ");
            Serial.print(ccs.geteCO2());
            Serial.print("ppm, TVOC: ");
            Serial.print(ccs.getTVOC());
            Serial.print("ppb, ");

          }
        else
          {
            Serial.println("ERROR!");
            while(1);
          }
      }
    delay(1000);	//延时1s
  }
