同步时序逻辑电路
时序电路的分类
按电路的工作方式：
- 同步时序逻辑电路
- 异步时序逻辑电路。
按电路输出对输入的依从关系分类
- Mealy型电路：输出是输入和电路状态的函数
- Moore型电路：输出仅仅是电路状态的函数。
输入信号的类型的分类
- 脉冲型
- 电平型

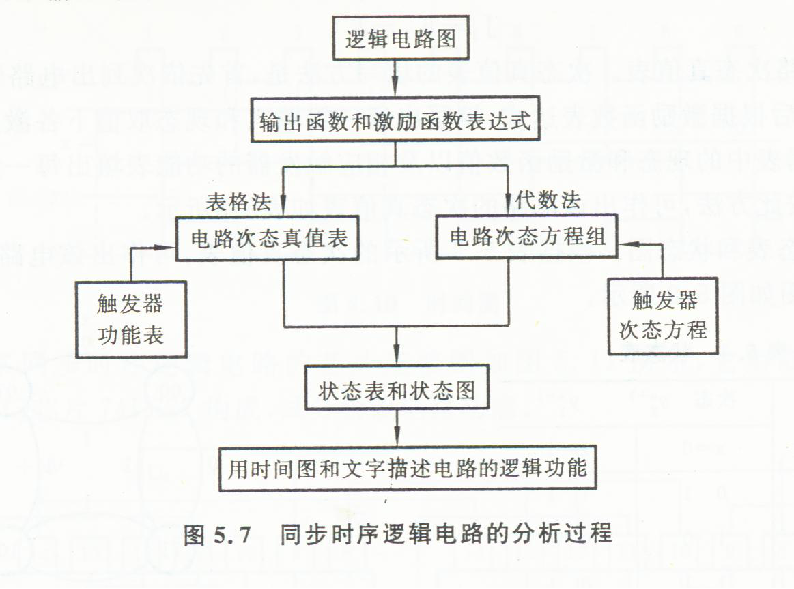

同步时序逻辑电路分析

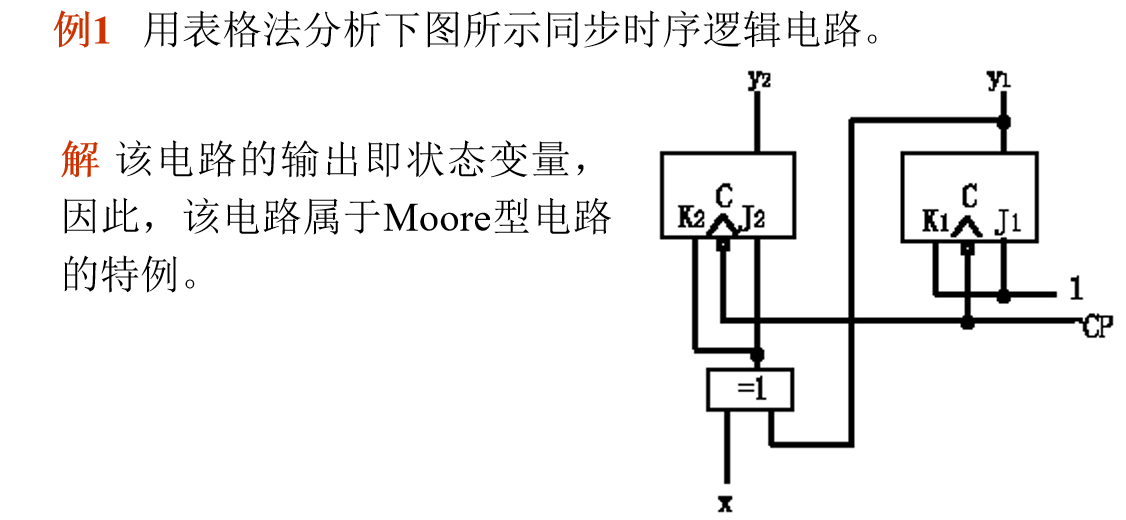

次态真值表
| x | y2 | y1 | J2 | K2 | J1 | K1 | Y2ⁿ﹢¹ | Y1ⁿ﹢¹ |
|---|---|---|---|---|---|---|---|---|
| 0 | 0 | 0 | 0 | 0 | 1 | 1 | 0 | 1 |
| 0 | 0 | 1 | 1 | 1 | 1 | 1 | 1 | 0 |
| 0 | 1 | 0 | 0 | 0 | 1 | 1 | 1 | 1 |
| 0 | 1 | 1 | 1 | 1 | 1 | 1 | 0 | 0 |
| 1 | 0 | 0 | 1 | 1 | 1 | 1 | 1 | 1 |
| 1 | 0 | 1 | 0 | 0 | 1 | 1 | 0 | 0 |
| 1 | 1 | 0 | 1 | 1 | 1 | 1 | 0 | 1 |
| 1 | 1 | 1 | 0 | 0 | 1 | 1 | 1 | 0 |
状态表
状态图
