数字逻辑概览

（主要是按老师的重点和自己的笔记结合）
第一章、数字与编码
1、十进制，二进制
二，八，十，十六进制的转化
2、原码，反码，补码的表示及加减运算
原码就不多说了
反码（一的补）
补码（二的补）
https://www.bilibili.com/read/cv1669932/
一的补和二的补的解释，可以让你对反码和补码有更深的理解。
符号位为1时才反（一定要记住）反码和补码一样，不过补码要加个一
运算：原码符号位不参与计算，数值参与运算，符号相同直接相加
补码（最易实现，考的也多符号位参与运算，产生进位需将进位丢掉
反码 其他与补码一致，若产生进位，将此进位与运算结果最低位求和（也叫循环进位）
3、对10,9的补数加减运算
10：计算时，将进位丢掉
9：计算时，进位与最低位求和

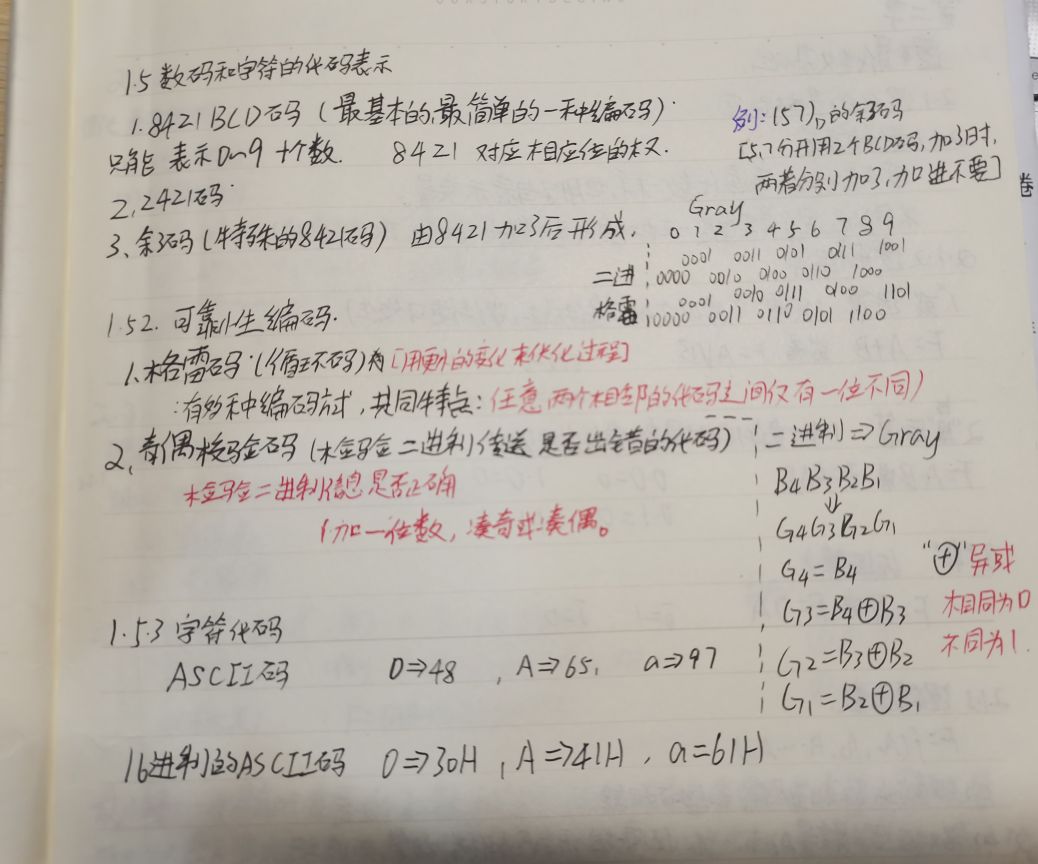

4、（偷个懒）8421BCD码，余3码，格雷码
特别关注一下格雷码和二进制数之间的转化

第二章、逻辑代数基础
1、与，或，非，异或
2、什么公理，基本定理（还是卡诺图香）基本的都差不多，就冗余记一下
3、（做题目时记得关注，要化简的要求）基本形式（与或、或与）和标准形式（最大项和最小项）
4、真值表的表示及应用
就是把每一个情况列出来，并写出对应的F。
5、逻辑代数规则
代入
反演（记得反演全变）
对偶（对偶变量不反）
6、掌握卡诺图化简函数（化简成最简与或、或与形式）的方法。
第三章 组合逻辑电路
1、基本的逻辑门电路，还有异或，同或（异或的反）
2、掌握“与非”、“或非”、“与或非”逻辑门实现逻辑函数的方法。（电路大都由这些构成）
3、组合逻辑电路的分析方法和步骤

1. 根据给定逻辑电路图，写出逻辑函数的表达式
2. 简化逻辑函数（代数化简、真值表、卡诺图）
3. 列出真值表
4. （总结）逻辑问题评述【概括问题，判断电路所完成功能，必要时提出改进方案】

4、组合逻辑电路的设计（和分析的过程相反）
5、竞争与冒险
考点就是用卡诺图消去冒险(若在卡诺图中出现相切则可能产生冒险，考试时肯定是产生冒险，可能我不太清楚)

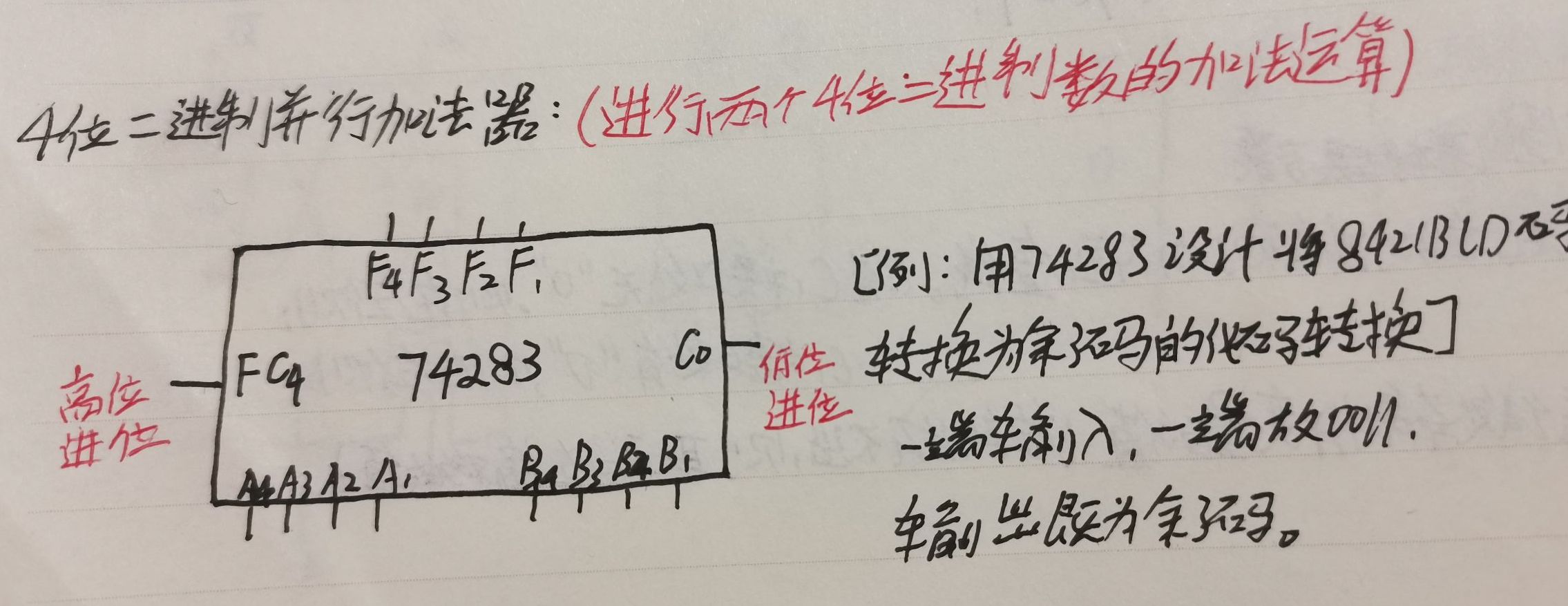

6、半加器、全加器的逻辑函数及逻辑符号

（在第三章的例题里面出现过，可以好好看看）
详情
下面的就要记了
7、

（字丑不要介意）
第四章 同步时序逻辑
1、搞清楚输出函数、激励函数、现态和次态
输出函数：反映电路输出Z与输入X和状态Y之间的关系
激励函数：反映储存电路的输入Y和输入x和现态y之间的关系
2、状态表、状态图
表有mealy，和moore型（当次态和输入一样时可以只写一个）
3、触发器
R-S、J-K、D、T触发器的工作原理、次态（特性）函数（约束方程）、逻辑符号、功能表、状态表、状态图、时序图。
这个我就不放照片了，书上都有
