D触发器都有哪几种类型？对应什么样的代码？

  今天我们来研究一下D触发器都有哪几种类型？又对应什么样的代码？

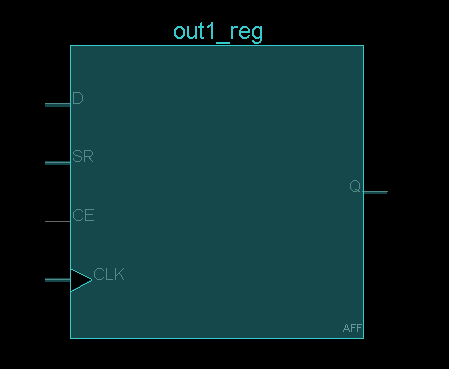

  在Xilinx的FPGA中，D触发器是下面这个样子：

其中，D是数据输入端口，CE是使能端口，CLK是时钟输入，SR是Set/Reset的意思，可用作置位或者复位，置位和复位又分同步和异步，因此D触发器有如下四种应用类型：

• 异步复位（FDCE）
• 异步置位（FDPE）
• 同步复位（FDRE）
• 同步置位（FDSE）

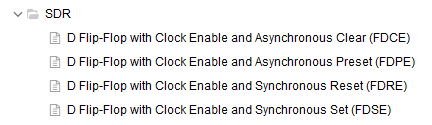

  在Vivado的Language Templates中我们也可以看到，D触发器有下面四种类型：

那这四种触发器都对应什么样的代码?

module top(
 input clk,
 input rst,
 input in1,
 output reg out1,
 output reg out2,
 output reg out3,
 output reg out4
 );

 // FDCE
 always @ ( posedge clk or posedge rst)begin
    if(rst)
        out1 <= 1'b0;
    else
        out1 <= in1;
 end

 // FDPE
 always @ ( negedge clk or posedge rst )begin
    if(rst)
        out2 <= 1'b1;
    else
        out2 <= in1;
 end

 // FDRE
 always @ ( posedge clk )begin
    if(rst)
        out3 <= 1'b0;
    else
        out3 <= in1;
 end

 // FDSE
 always @ ( posedge clk )begin
    if(rst)
        out4 <= 1'b1;
    else
        out4 <= in1;
 end

endmodule

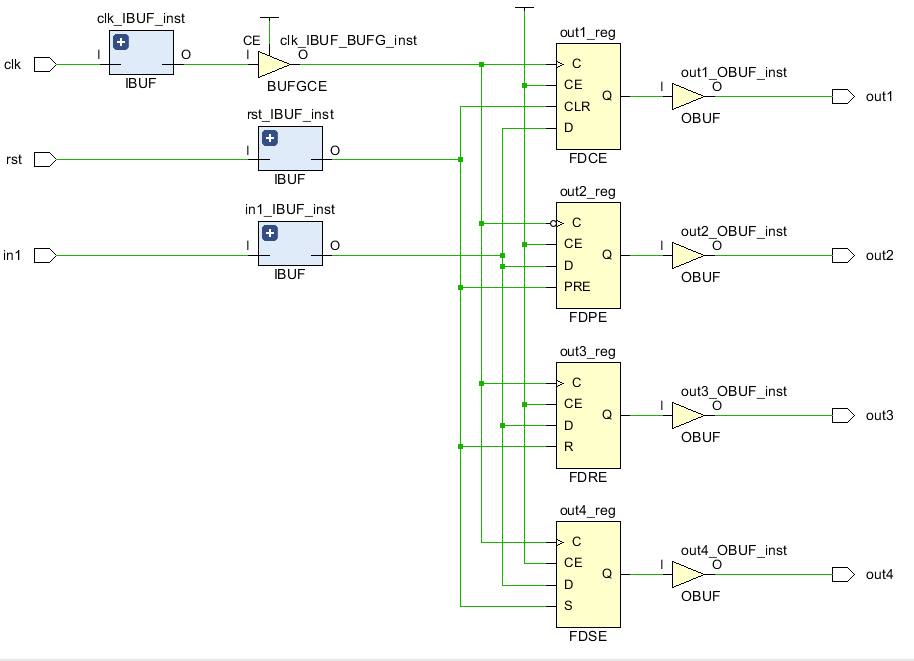

综合后：
