1.题意描述

2.利用摩尔型状态机求解

3.利用米利型状态机求解

4.摩尔型状态机与米利型状态机的区别

1.题意描述

用状态机检测“1101”序列，当检测到后将o_valid标志信号拉高。考虑序列叠加情况，即“1101101101”将会识别出3个“1101”

2.利用摩尔型状态机求解

摩尔型状态机：输出只与当前状态有关，与当前输入无关

摩尔型状态机状态定义：IDLE, S_1,S_11,S_110,S_1101

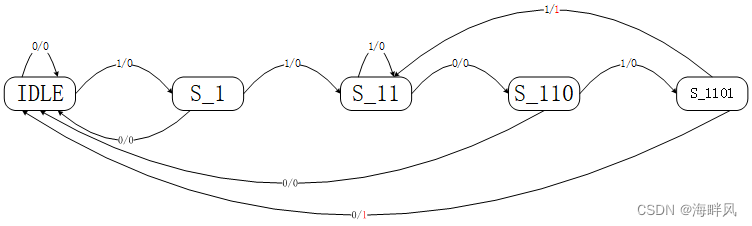

摩尔型状态机状态转移图：

摩尔型状态机RTL代码:

module sequence_test_more(
        i_clk   ,
        i_rst_n ,
        i_data  ,
        o_valid
);

input           i_clk   ;
input           i_rst_n ;
input           i_data  ;
output          o_valid ;

reg             o_valid ;

parameter       IDLE    =       3'b000;
parameter       S_1     =       3'b001;
parameter       S_11    =       3'b010;
parameter       S_110   =       3'b011;
parameter       S_1101  =       3'b100;

reg     [2:0]   current_state   ;
reg     [2:0]   next_state      ;

always@(posedge i_clk or negedge i_rst_n)
begin
        if(!i_rst_n)
                current_state <= #1 IDLE        ;
        else
                current_state <= #1 next_state  ;
end

always@(*)
begin
        case(current_state)
        IDLE    :
                if(i_data==1'b1)
                        next_state = S_1 ;
                else
                        next_state = IDLE ;
        S_1     :
                if(i_data==1'b1)
                        next_state = S_11 ;
                else
                        next_state = IDLE ;
        S_11    :
                if(i_data==1'b0)
                        next_state = S_110 ;
                else
                        next_state = S_11 ;

        S_110   :
                if(i_data==1'b1)
                        next_state = S_1101 ;
                else
                        next_state = IDLE ;

        S_1101  :
                if(i_data==1'b1)
                        next_state = S_11 ;
                else
                        next_state = IDLE ;

        default :
                        next_state = IDLE ;
        endcase

end

always@(posedge i_clk or negedge i_rst_n)
begin
        if(!i_rst_n)
                o_valid <= #1 1'b0      ;
        else if(next_state==S_1101)
                o_valid <= #1 1'b1      ;
        else
                o_valid <= #1 1'b0      ;
end
endmodule

仿真文件：输入序列11101101011010

`timescale 1ns/1ns
module test;

//************i_clk and i_rst_n*************
reg i_rst_n     ;
reg i_clk       ;

initial
begin
        i_rst_n = 1'b0  ;
        i_clk   = 1'b0  ;
        #20;
        i_rst_n = 1'b1  ;
end
always #5 i_clk<=~i_clk;
//************define******************
reg             i_data  ;
wire            o_valid ;


//************instance****************
sequence_test_more      U1(
        .i_clk          (i_clk  ),
        .i_rst_n        (i_rst_n),
        .i_data         (i_data ),
        .o_valid        (o_valid)
);
//************main source*************
parameter       TEST_DATA = 14'b1110_1101_0110_10;
initial
begin
        i_data = 1'b0;
        #50;
        @(posedge i_clk)
        i_data <=#1 TEST_DATA[13];
        @(posedge i_clk)
        i_data <=#1 TEST_DATA[12];
        @(posedge i_clk)
        i_data <=#1 TEST_DATA[11];
        @(posedge i_clk)
        i_data <=#1 TEST_DATA[10];
        @(posedge i_clk)
        i_data <=#1 TEST_DATA[9];
        @(posedge i_clk)
        i_data <=#1 TEST_DATA[8];
        @(posedge i_clk)
        i_data <=#1 TEST_DATA[7];
        @(posedge i_clk)
        i_data <=#1 TEST_DATA[6];
        @(posedge i_clk)
        i_data <=#1 TEST_DATA[5];
        @(posedge i_clk)
        i_data <=#1 TEST_DATA[4];
        @(posedge i_clk)
        i_data <=#1 TEST_DATA[3];
        @(posedge i_clk)
        i_data <=#1 TEST_DATA[2];
        @(posedge i_clk)
        i_data <=#1 TEST_DATA[1];
        @(posedge i_clk)
        i_data <=#1 TEST_DATA[0];
        #50;
        $finish;
end

//***************fsdb****************
initial
begin
        $fsdbDumpfile("test.fsdb");
        $fsdbDumpvars(0,test);
end

endmodule

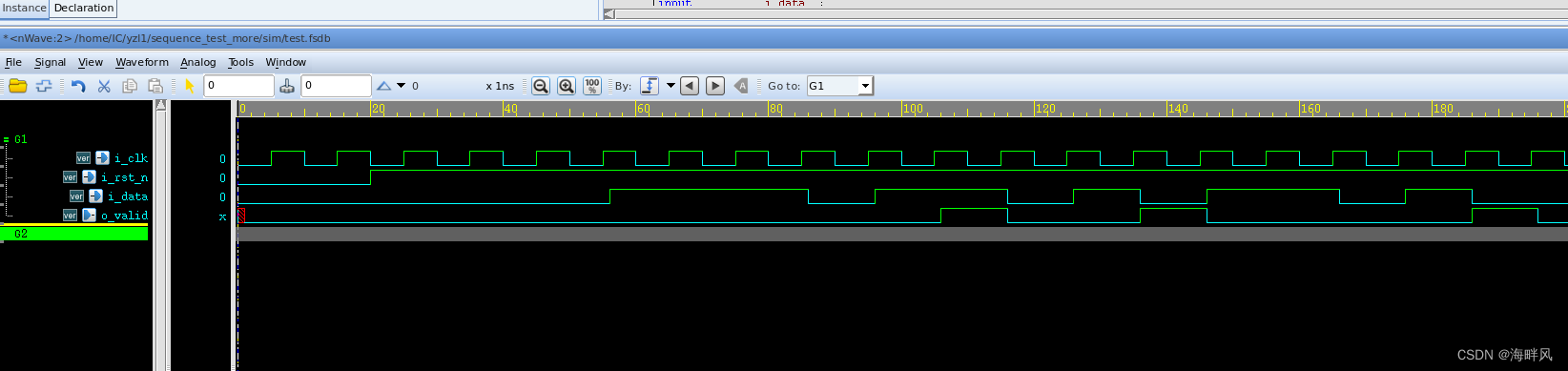

仿真波形：

3.利用米利型状态机求解

米利型状态机：输出不仅当前状态有关，还与当前输入有关

米利型状态机状态定义：IDLE, S_1,S_11,S_110

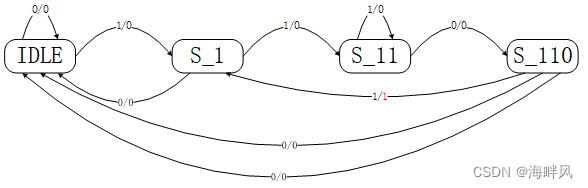

米利型状态机状态转移图：

米利型状态机RTL代码:


module sequence_test_mely(
        i_clk   ,
        i_rst_n ,
        i_data  ,
        o_valid
);

input           i_clk   ;
input           i_rst_n ;
input           i_data  ;
output          o_valid ;

reg             o_valid ;

parameter       IDLE    =       3'b000;
parameter       S_1     =       3'b001;
parameter       S_11    =       3'b010;
parameter       S_110   =       3'b011;
//parameter     S_1101  =       3'b100;

reg     [2:0]   current_state   ;
reg     [2:0]   next_state      ;

always@(posedge i_clk or negedge i_rst_n)
begin
        if(!i_rst_n)
                current_state <= #1 IDLE        ;
        else
                current_state <= #1 next_state  ;
end

always@(*)
begin
        case(current_state)
        IDLE    :
                if(i_data==1'b1)
                        next_state = S_1 ;
                else
                        next_state = IDLE ;
        S_1     :
                if(i_data==1'b1)
                        next_state = S_11 ;
                else
                        next_state = IDLE ;
        S_11    :
                if(i_data==1'b0)
                        next_state = S_110 ;
                else
                        next_state = S_11 ;

        S_110   :
                if(i_data==1'b1)
                        next_state = S_1 ;
                else
                        next_state = IDLE ;

        default :
                        next_state = IDLE ;
        endcase

end

always@(posedge i_clk or negedge i_rst_n)
begin
        if(!i_rst_n)
                o_valid <= #1 1'b0;
        else if((current_state==S_110) && (i_data == 1'b1))
                o_valid <= #1 1'b1      ;
        else
                o_valid <= #1 1'b0      ;
end
endmodule

仿真文件：输入序列11101101011010（与摩尔型仿真激励相同）

仿真波形：
