概述

一、VDSS最大漏-源电压:

　　在栅源短接，漏-源额定电压(VDSS)是指漏-源未发生雪崩击穿前所能施加的最大电压。根据温度的不同，实际雪崩击穿电压可能低于额定VDSS。关于V(BR)DSS的详细描述请参见静电学特性。

　　二、VGS最大栅源电压:

　　VGS额定电压是栅源两极间可以施加的最大电压。设定该额定电压的主要目的是防止电压过高导致的栅氧化层损伤。实际栅氧化层可承受的电压远高于额定电压，但是会随制造工艺的不同而改变，因此保持VGS在额定电压以内可以保证应用的可靠性。

　　三、ID-连续漏电流:

　　ID定义为芯片在最大额定结温TJ(max)下，管表面温度在25℃或者更高温度下，可允许的最大连续直流电流。该参数为结与管壳之间额定热阻RθJC和管壳温度的函数：

　　ID中并不包含开关损耗，并且实际使用时保持管表面温度在25℃（Tcase）也很难。因此，硬开关应用中实际开关电流通常小于ID额定值 TC=25℃的一半，通常在1/3～1/4。补充，如果采用热阻JA的话可以估算出特定温度下的ID，这个值更有现实意义。

　　四、IDM-脉冲漏极电流:

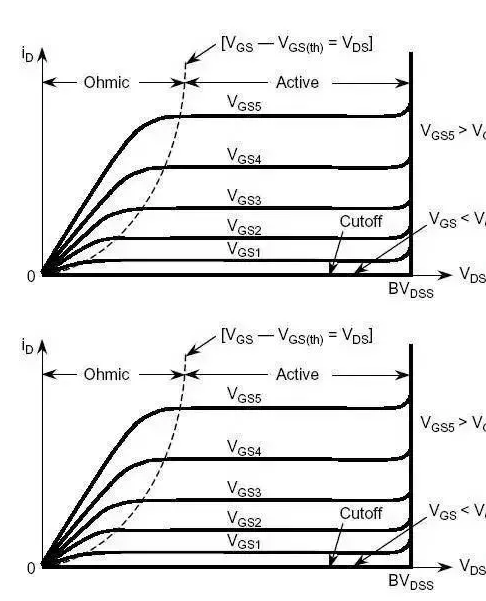

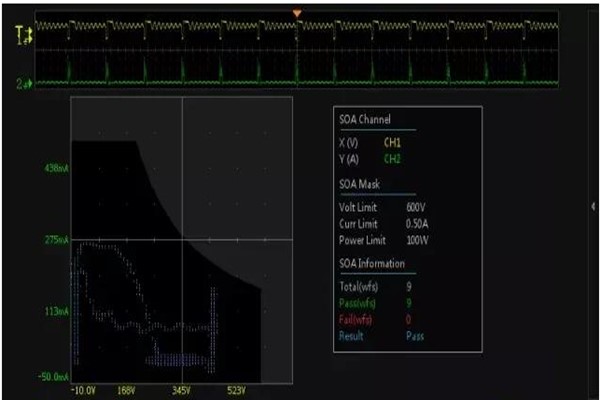

　　该参数反映了器件可以处理的脉冲电流的高低，脉冲电流要远高于连续的直流电流。定义IDM的目的在于：线的欧姆区。对于一定的栅-源电压，MOS管导通后，存在最大的漏极电流。如图所示，对于给定的一个栅-源电压，如果工作点位于线性区域内，漏极电流的增大会提高漏-源电压，由此增大导通损耗。长时间工作在大功率之下，将导致器件失效。因此，在典型栅极驱动电压下，需要将额定IDM设定在区域之下。区域的分界点在Vgs和曲线相交点。

　　因此需要设定电流密度上限，防止芯片温度过高而烧毁。这本质上是为了防止过高电流流经封装引线，因为在某些情况下，整个芯片上最“薄弱的连接”不是芯片，而是封装引线。

　　考虑到热效应对于IDM的限制，温度的升高依赖于脉冲宽度，脉冲间的时间间隔，散热状况，RDS(on)以及脉冲电流的波形和幅度。单纯满足脉冲电流不超出IDM上限并不能保证结温不超过最大允许值。可以参考热性能与机械性能中关于瞬时热阻的讨论，来估计脉冲电流下结温的情况。

　　五、PD-容许沟道总功耗:

　　容许沟道总功耗标定了器件可以消散的最大功耗，可以表示为最大结温和管壳温度为25℃时热阻的函数。

　　六、TJ,TSTG-工作温度和存储环境温度的范围:

　　这两个参数标定了器件工作和存储环境所允许的结温区间。设定这样的温度范围是为了满足器件最短工作寿命的要求。如果确保器件工作在这个温度区间内，将极大地延长其工作寿命。

　　七、EAS-单脉冲雪崩击穿能量:

　　如果电压过冲值(通常由于漏电流和杂散电感造成)未超过击穿电压，则器件不会发生雪崩击穿，因此也就不需要消散雪崩击穿的能力。雪崩击穿能量标定了器件可以容忍的瞬时过冲电压的安全值，其依赖于雪崩击穿需要消散的能量。

　　定义额定雪崩击穿能量的器件通常也会定义额定EAS。额定雪崩击穿能量与额定UIS具有相似的意义。EAS标定了器件可以安全吸收反向雪崩击穿能量的高低。

　　L是电感值，iD为电感上流过的电流峰值，其会突然转换为测量器件的漏极电流。电感上产生的电压超过MOSFET击穿电压后，将导致雪崩击穿。雪崩击穿发生时，即使MOS管处于关断状态，电感上的电流同样会流过MOSFET器件。电感上所储存的能量与杂散电感上存储，由MOSFET消散的能量类似。

　　MOS管并联后，不同器件之间的击穿电压很难完全相同。通常情况是：某个器件率先发生雪崩击穿，随后所有的雪崩击穿电流(能量)都从该器件流过。

　　八、EAR-重复雪崩能量:

　　重复雪崩能量已经成为“工业标准”，但是在没有设定频率，其它损耗以及冷却量的情况下，该参数没有任何意义。散热(冷却)状况经常制约着重复雪崩能量。对于雪崩击穿所产生的能量高低也很难预测。

　　额定EAR的真实意义在于标定了器件所能承受的反复雪崩击穿能量。该定义的前提条件是：不对频率做任何限制，从而器件不会过热，这对于任何可能发生雪崩击穿的器件都是现实的。在验证器件设计的过程中，最好可以测量处于工作状态的器件或者热沉的温度，来观察MOSFET器件是否存在过热情况，特别是对于可能发生雪崩击穿的器件。

　　九、IAR-雪崩击穿电流:

　　对于某些器件，雪崩击穿过程中芯片上电流集边的倾向要求对雪崩电流IAR进行限制。这样，雪崩电流变成雪崩击穿能量规格的“精细阐述”；其揭示了器件真正的能力。
