前言

以下内容源自老师教学演示视频
仅供学习交流使用

推荐

安装：官网安装即可
我的版本2022.2

Vivado安装使用

vivado操作组合电路

以四选一为例

新建工程

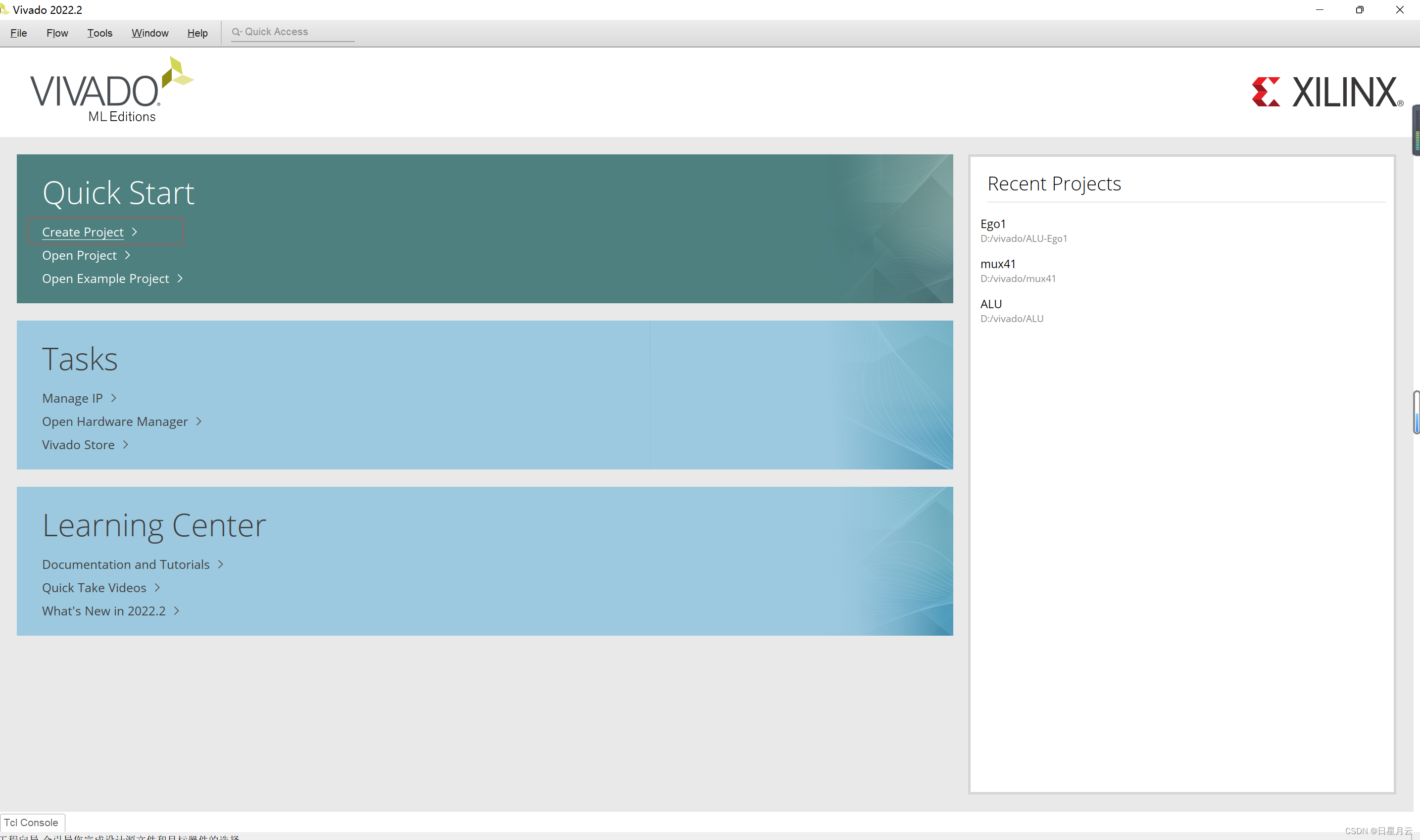

点击Create Project

命名文件，设置路径
不要有中文和空格

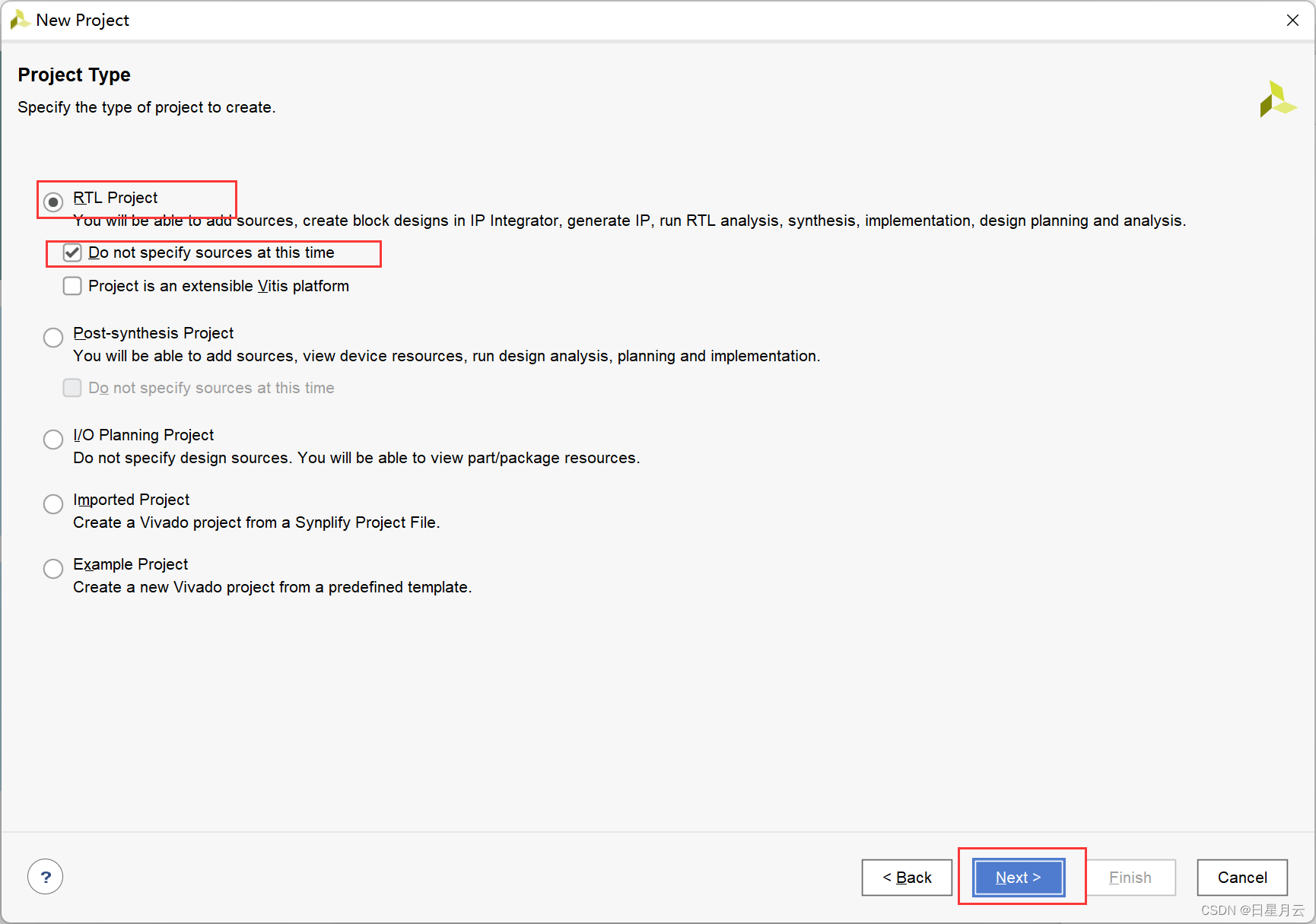

选择RTL Project
并且勾选Do not specify sources at this time
目的是为了跳过在新建工程的过程中跳过添加设计源文件，
具体的源文件在创建过程之后添加

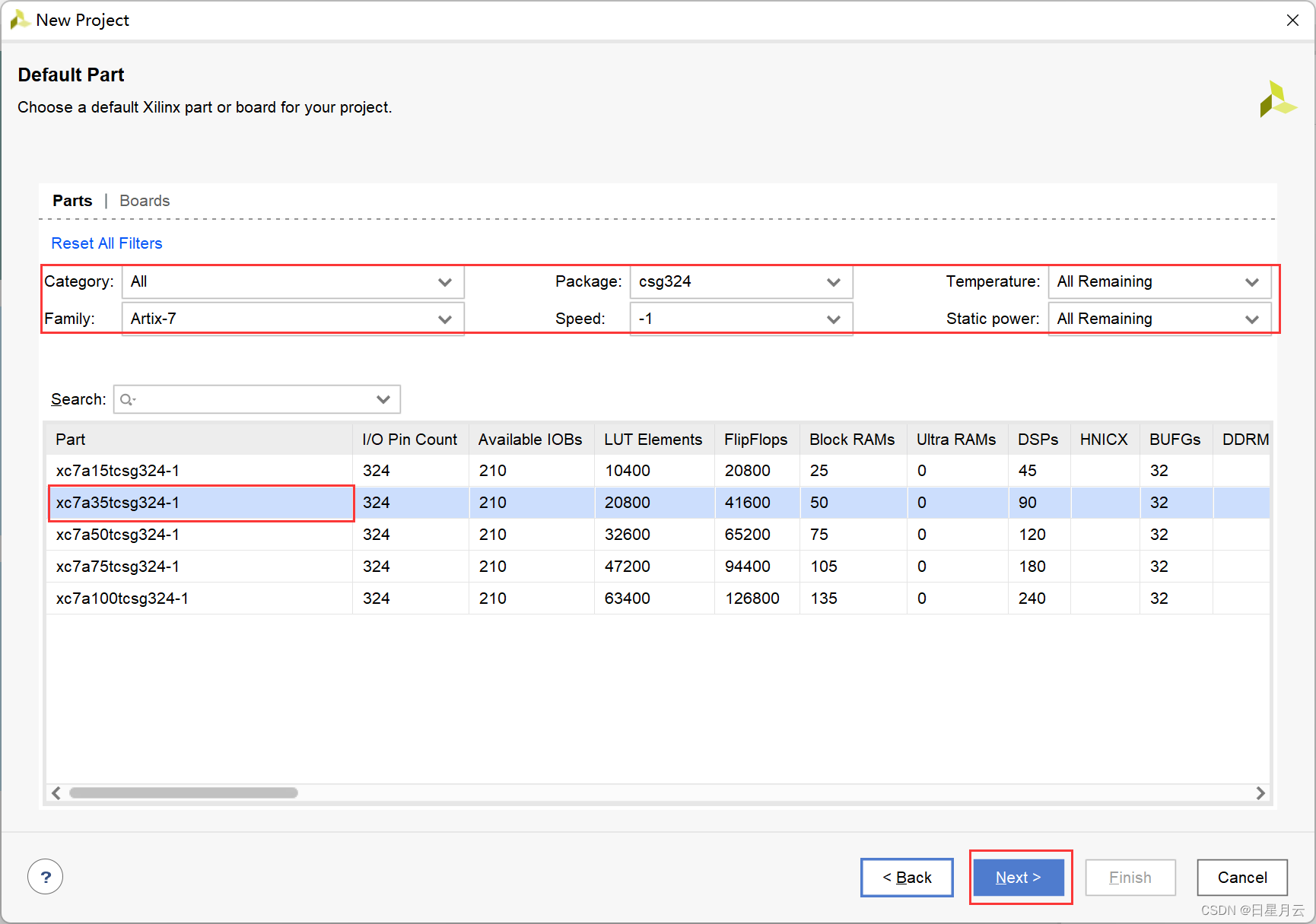

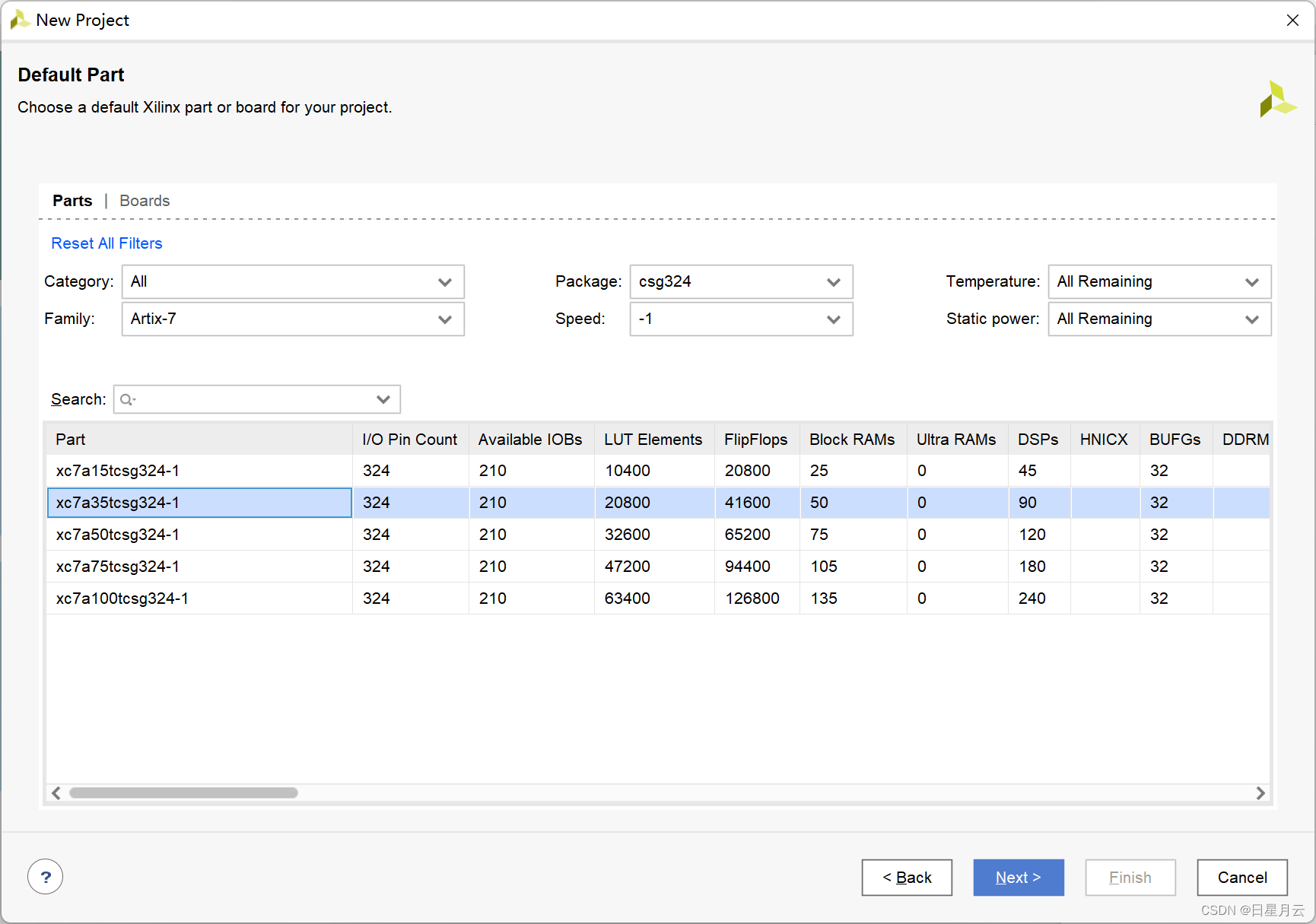

需要选择我们设计实验的开发板的型号

选择系列：Artix-7
封装技术：csg324
选择速度等级：-1

选择型号：xc7a35tcsg324-1

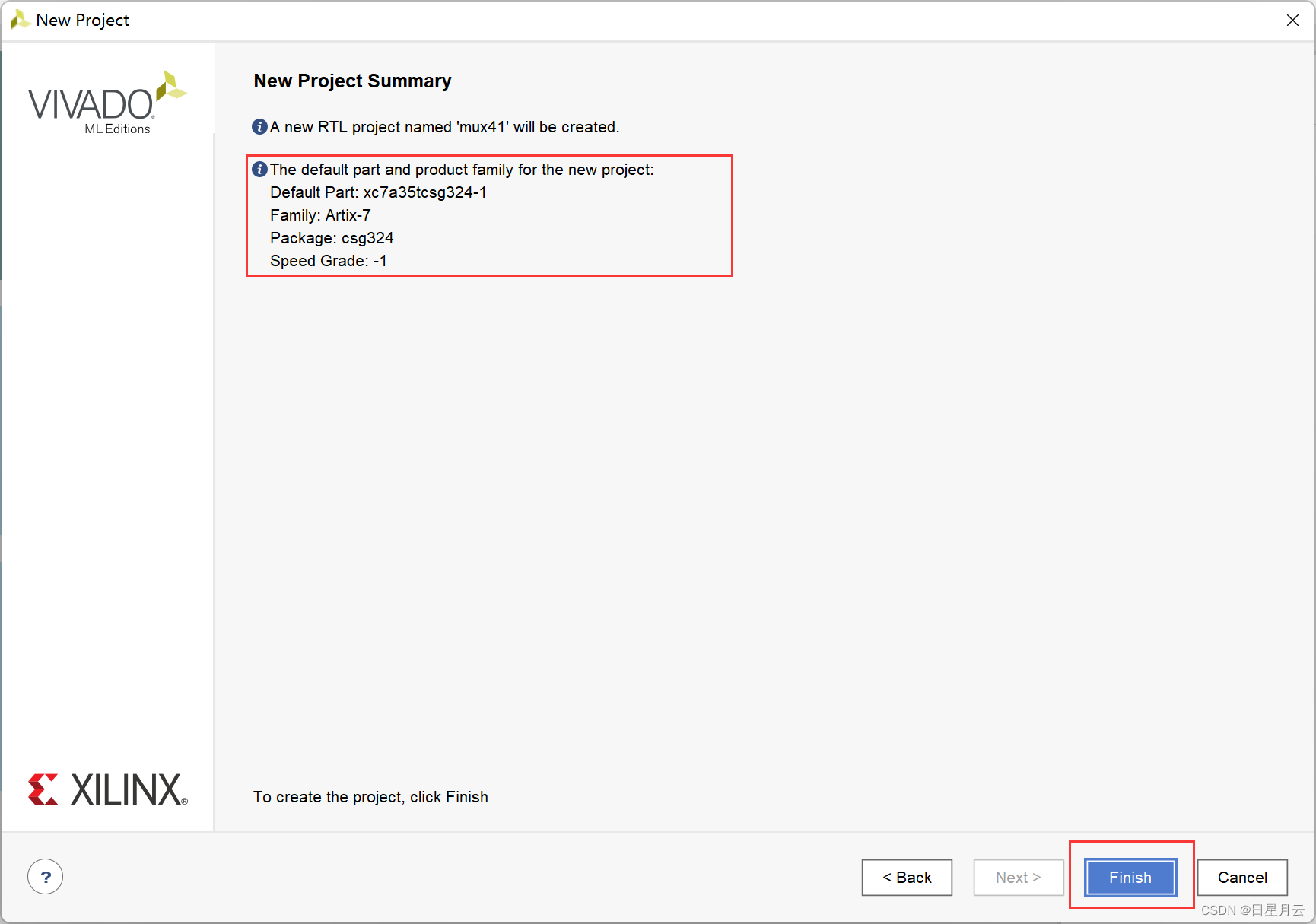

确认相关信息是否一致
不一致：点击Back，返回修改
一致则：点击Finish，完成创建

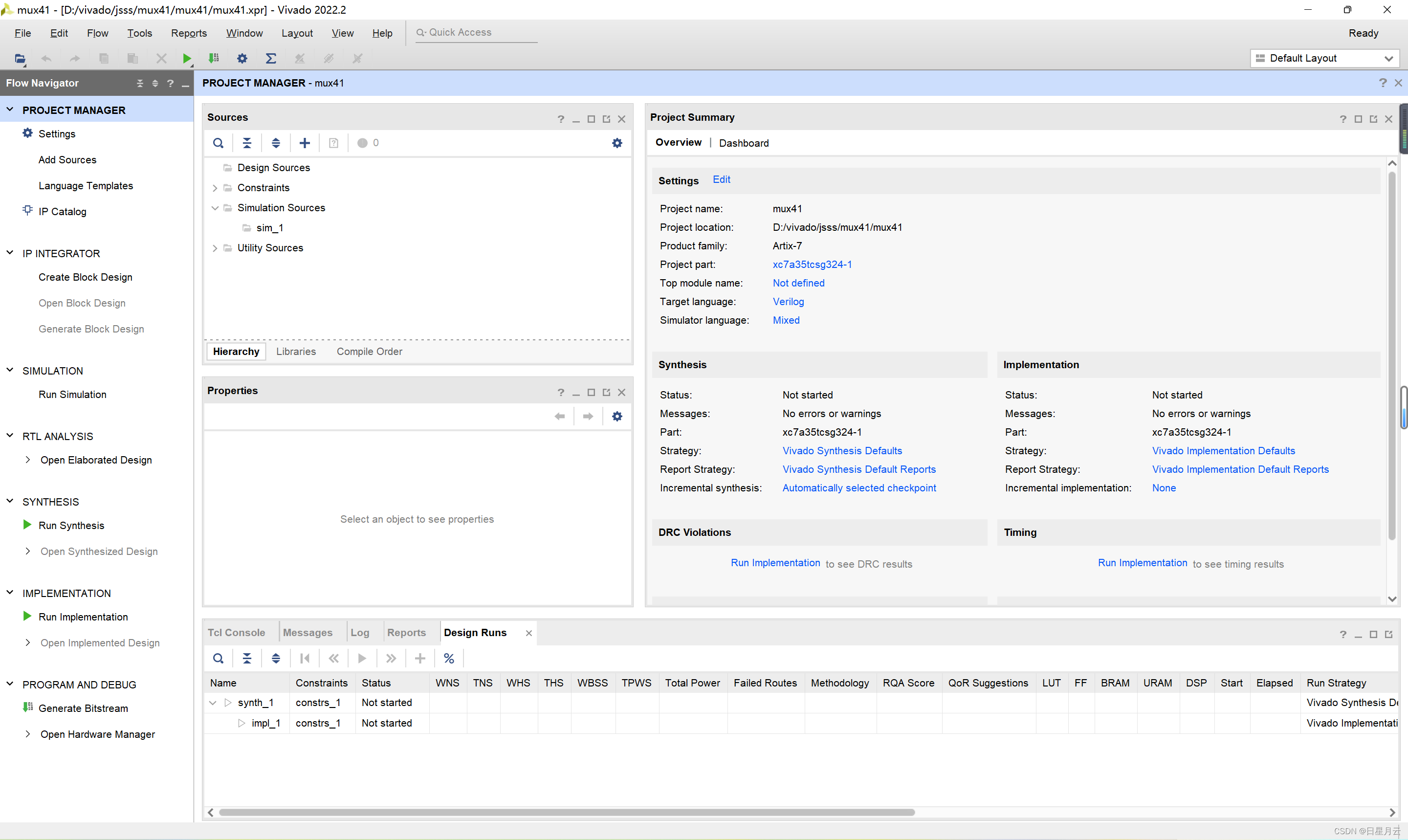

显示如下：

添加源文件

添加源文件

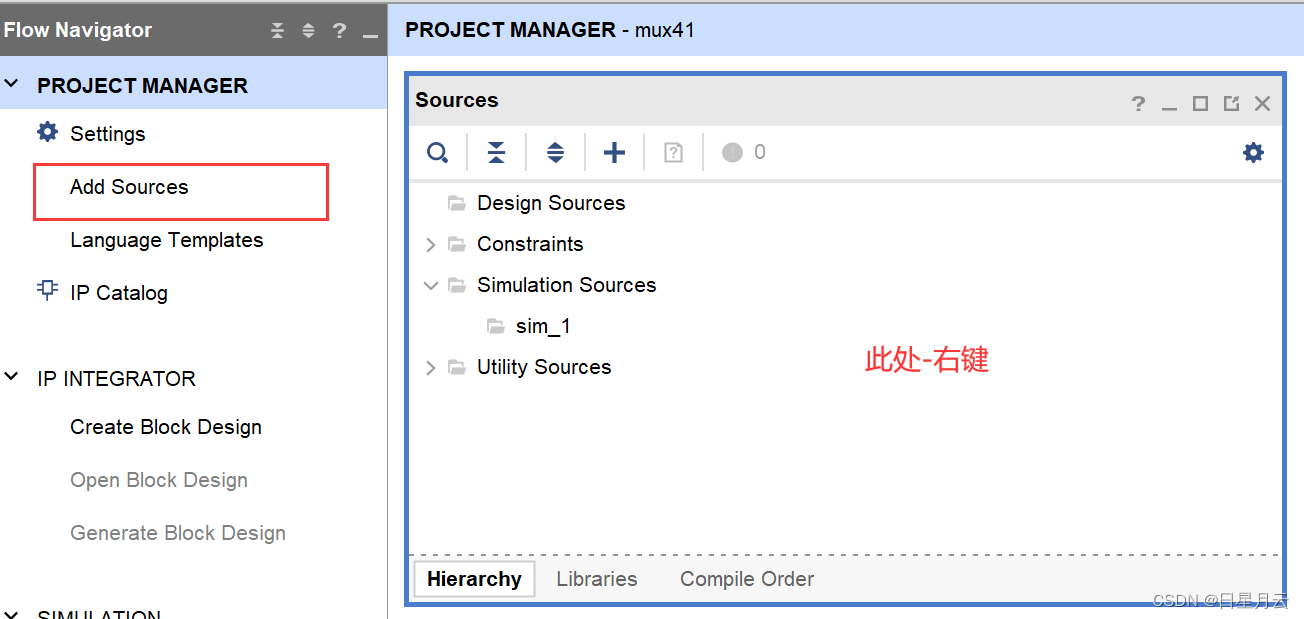

左边导航栏：Add Sources
或者
Source窗口：空白处右键-Add Sources…

选择第二项：Add or create design sources
给工程添加一个设计文件

选择Add Files：存在设计好的电路.v文件

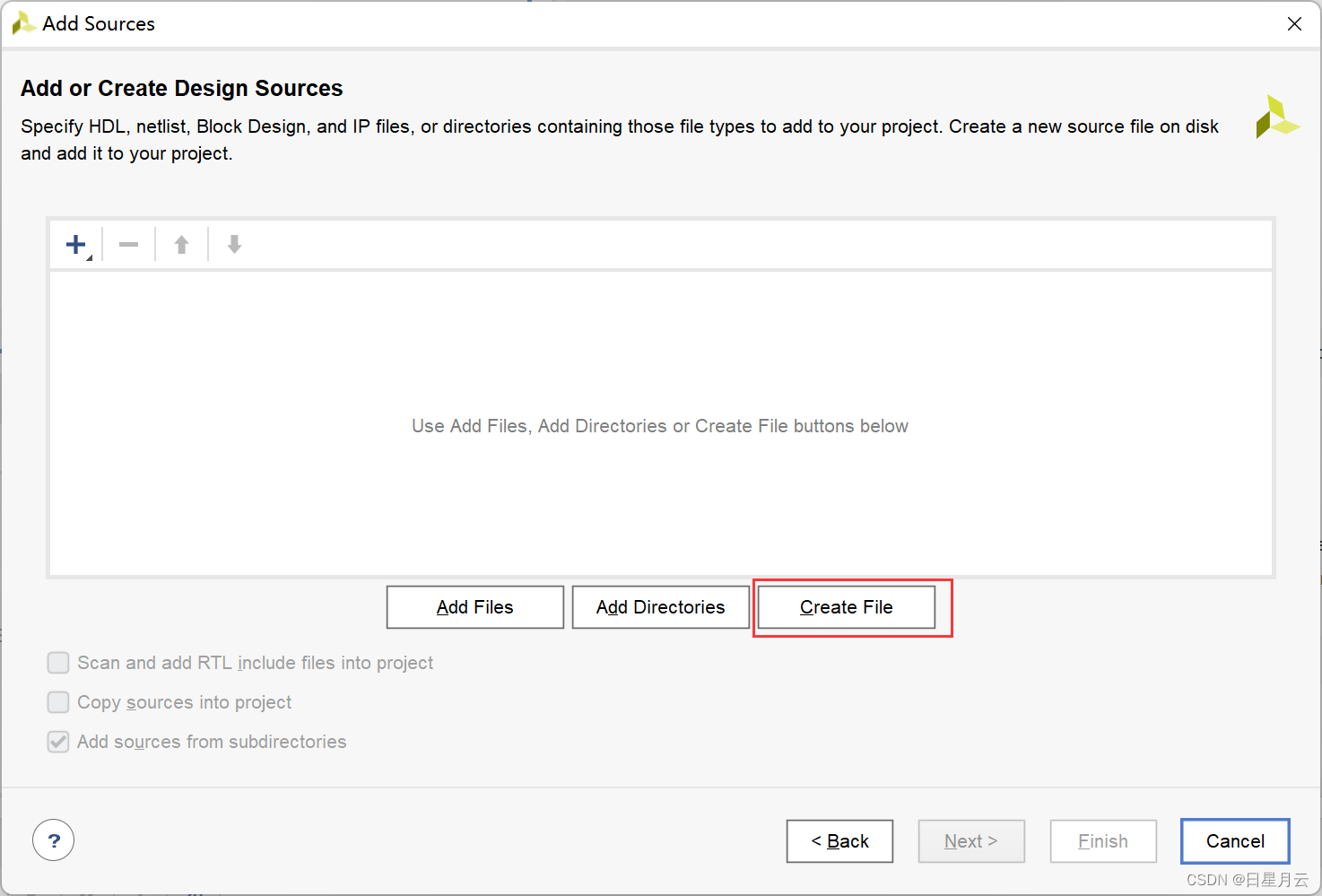

选择Create Files：新建文件

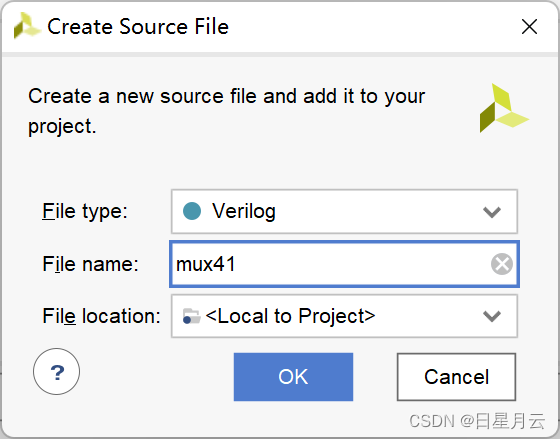

起名字：mux41

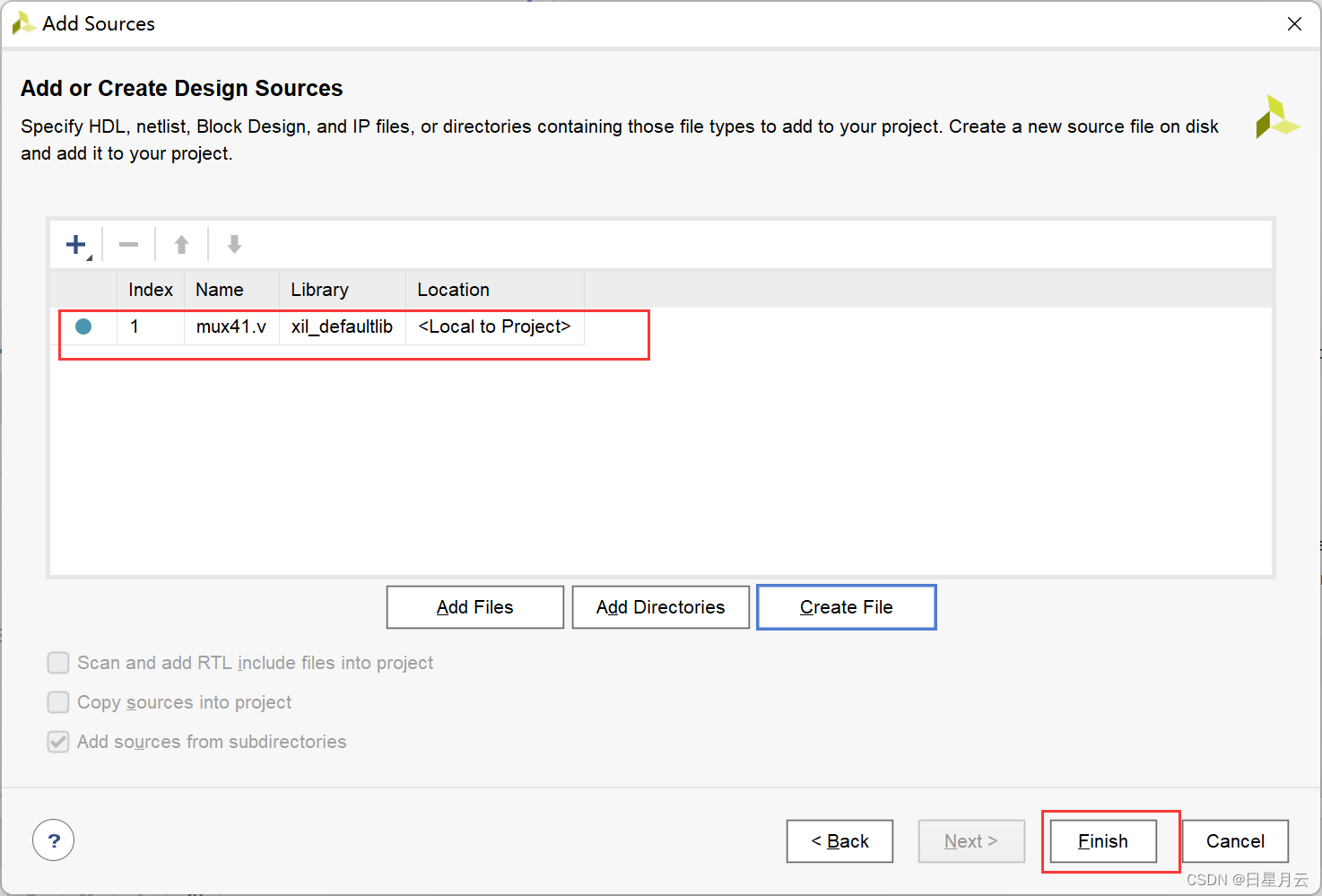

显示如下：单击Finish按钮

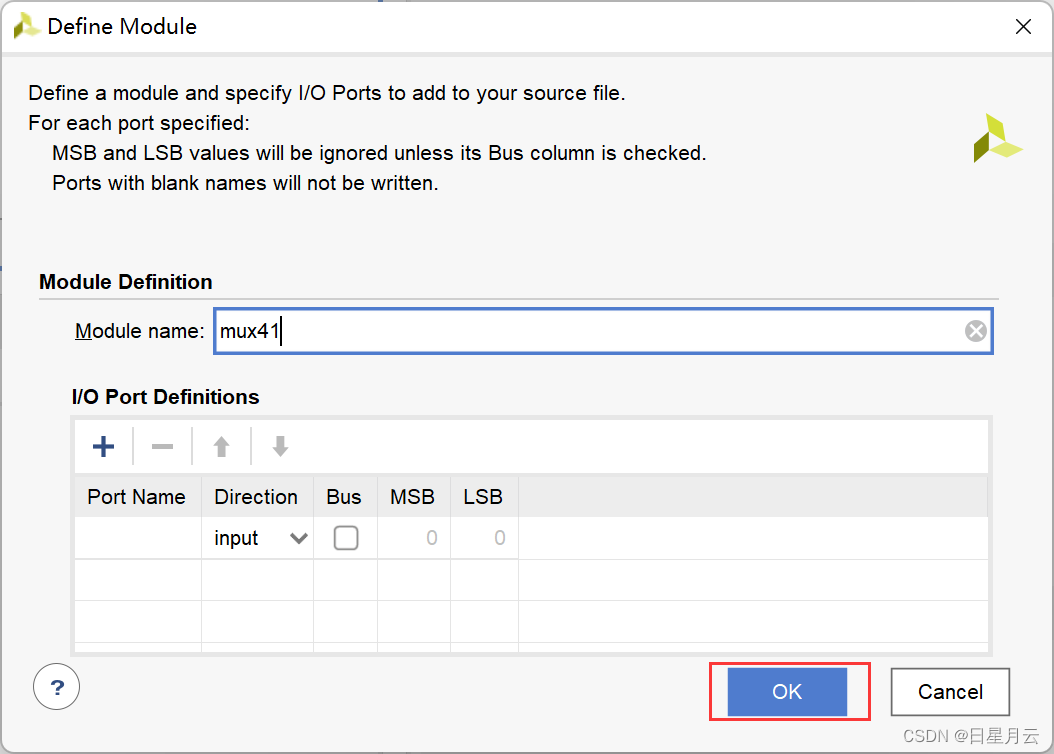

可以设置所有端口信号

此处我们在后面设置

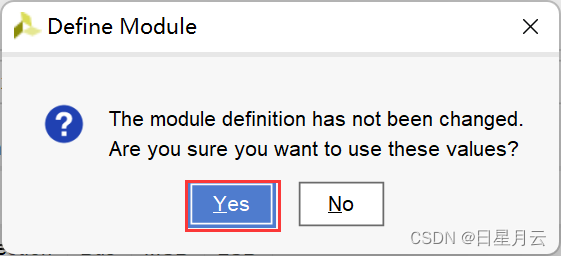

单击Yes

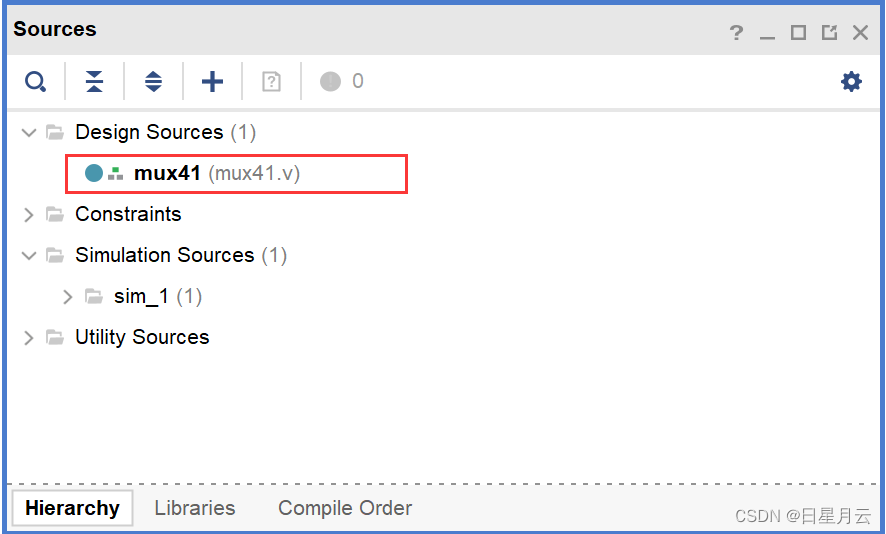

可见：工程中多了mux41.v文件

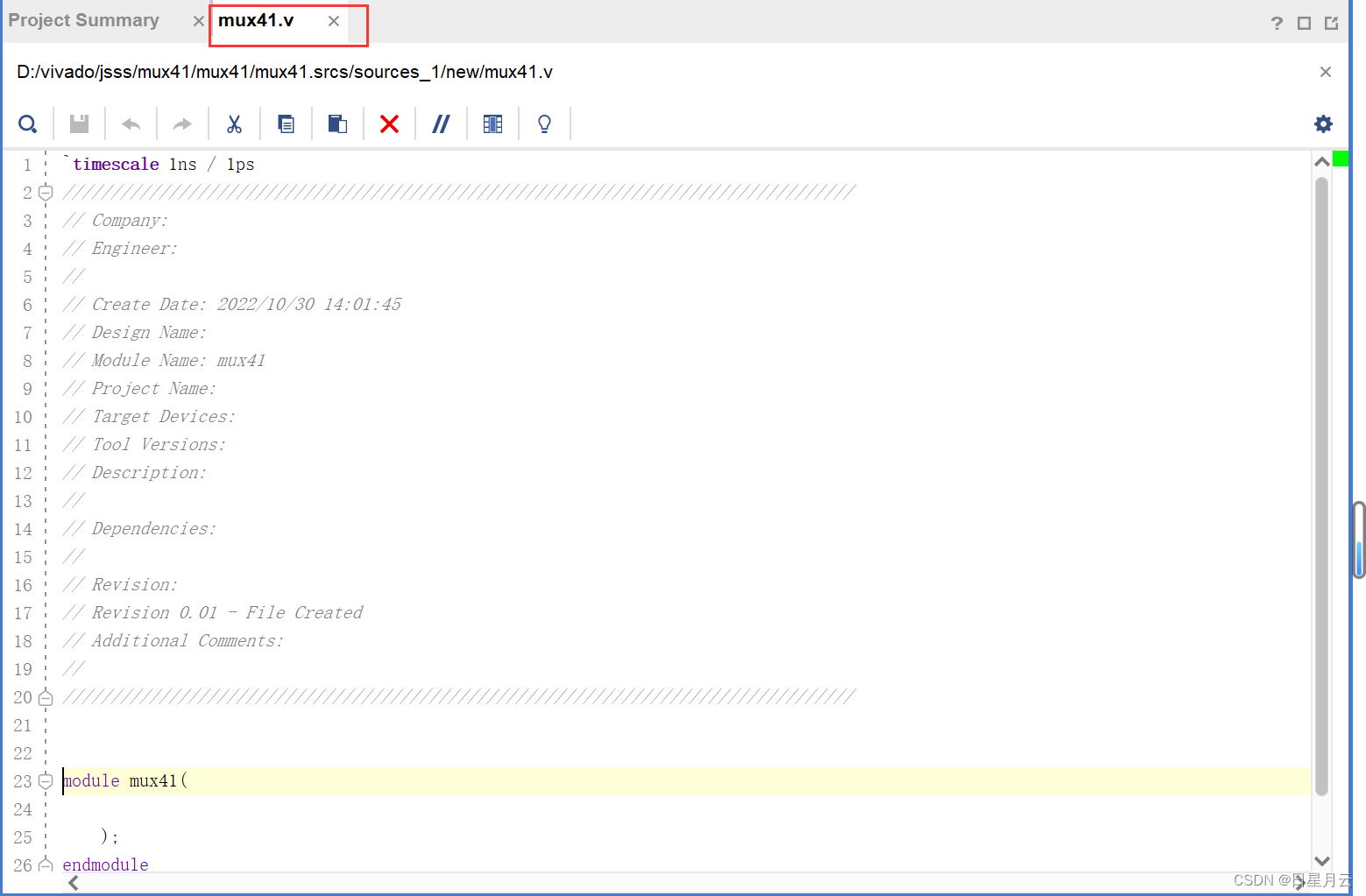

双击打开，可以在右边可以看见

mux41代码

module mux41(
	input wire in0,
	input wire in1,
	input wire in2,
	input wire in3,
	input wire [1:0] sel,
	output reg out);
	always@(*)
		case(sel)
			2'b00: out=in0;
			2'b01: out=in1;
			2'b10: out=in2;
			2'b11: out=in3;
			default: out=1'b0;
		endcase
endmodule

保存 Ctrl+S

为设计添加约束

可以通过左边的导航栏中
PTL ANALYSIS
Open Elaborated Design

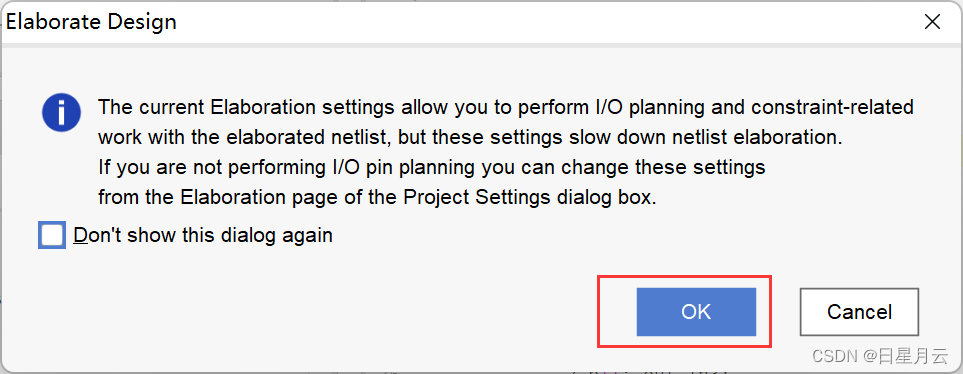

单击OK

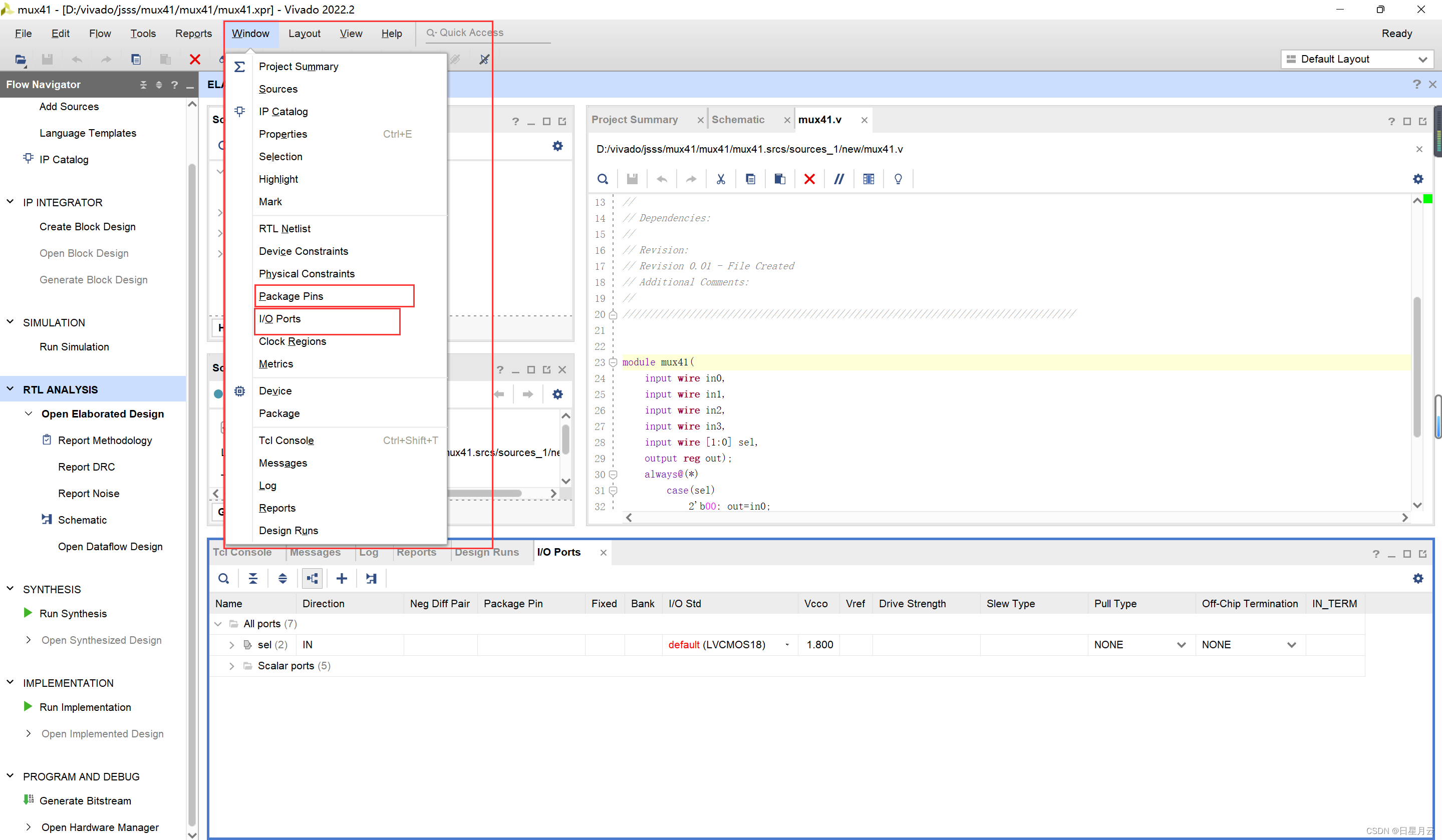

如果没有一些窗口可以在Windows添加显示

这样就可以显示了

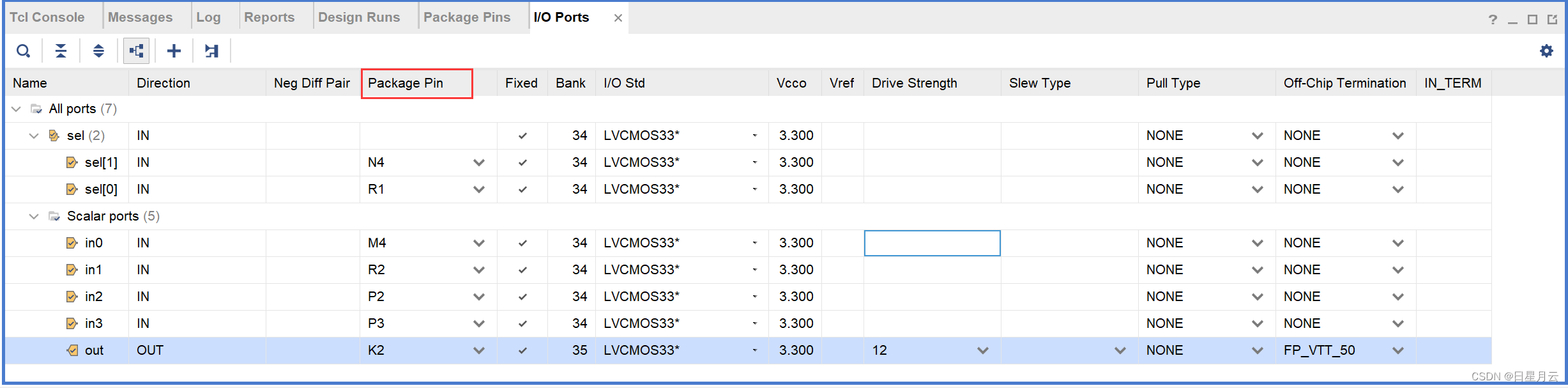

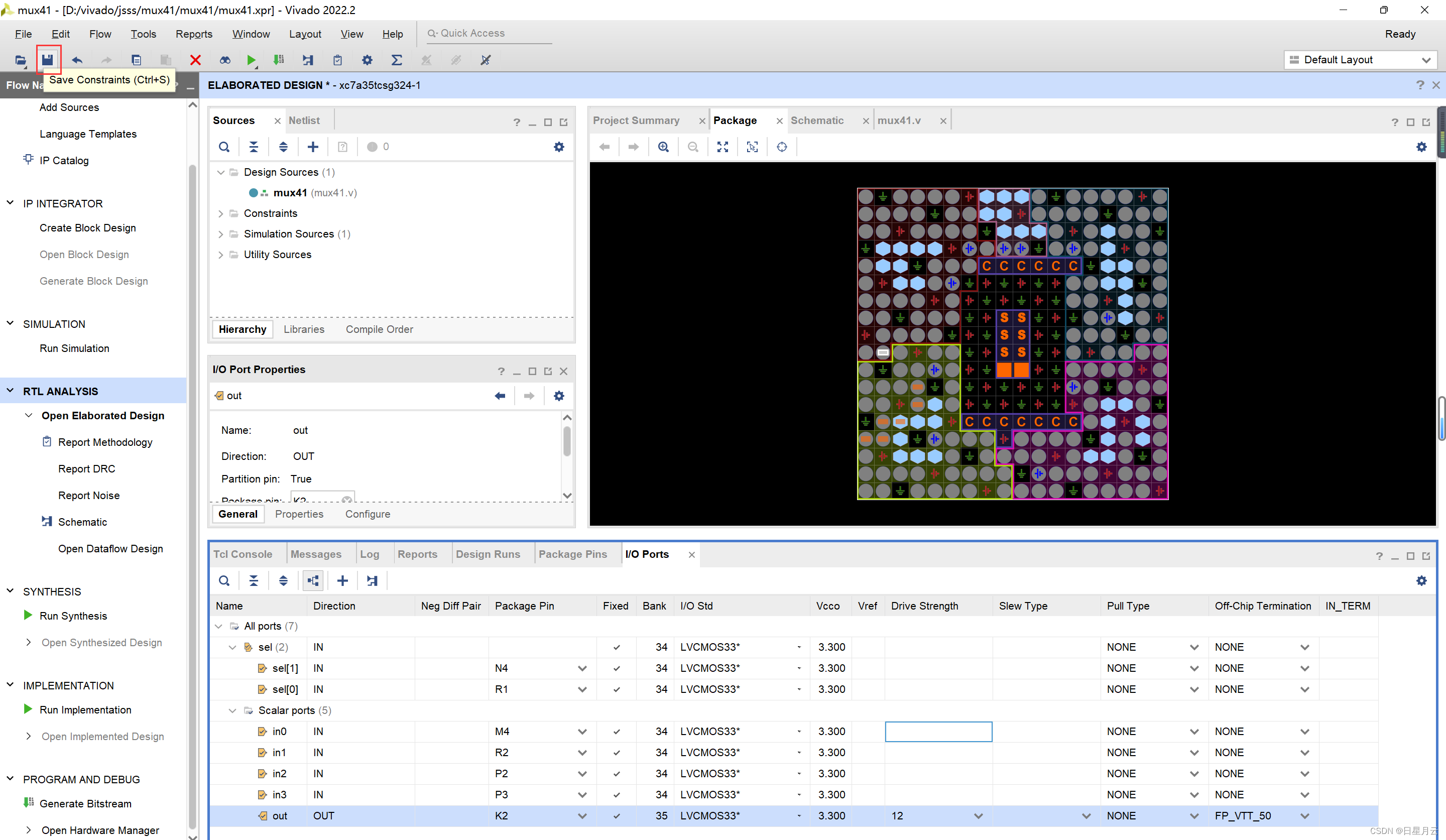

现在开始设置IO Ports

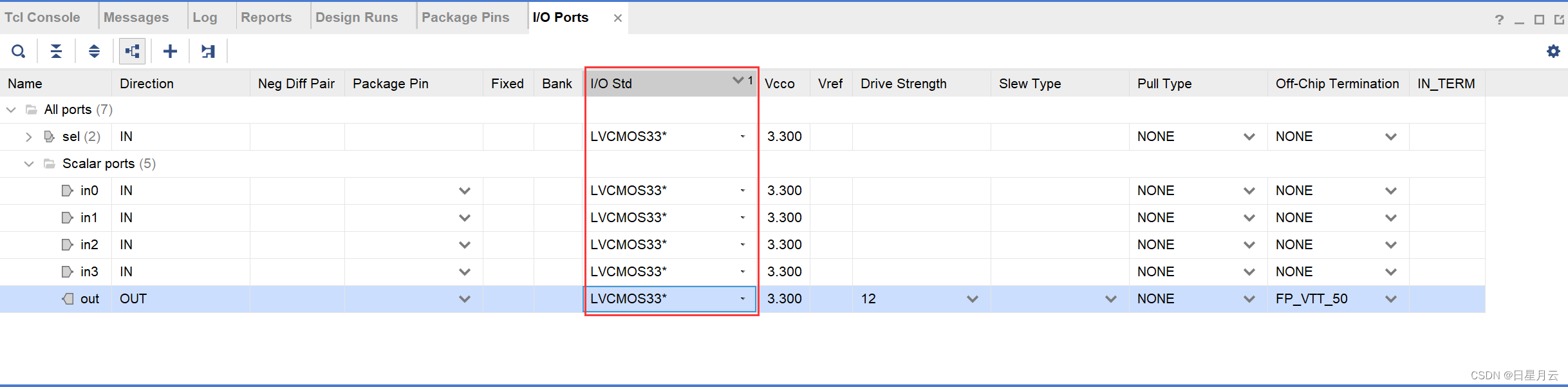

设置I/O Std

设置Package Pin

单击左上方保存

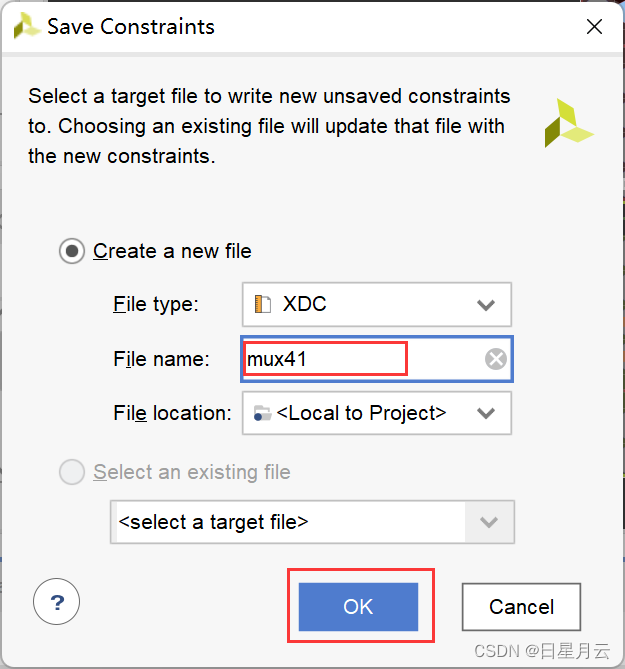

保存约束文件

命名：mux41

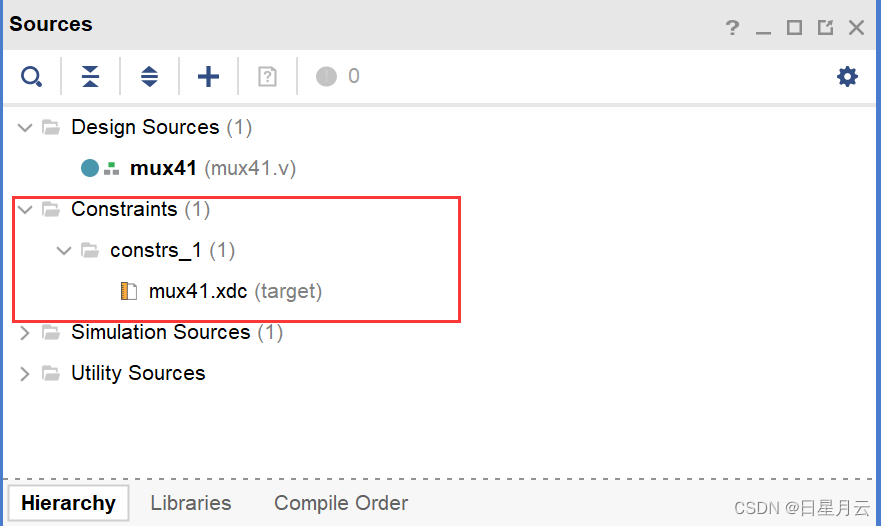

可以看见工程中
多了mux41.xdc

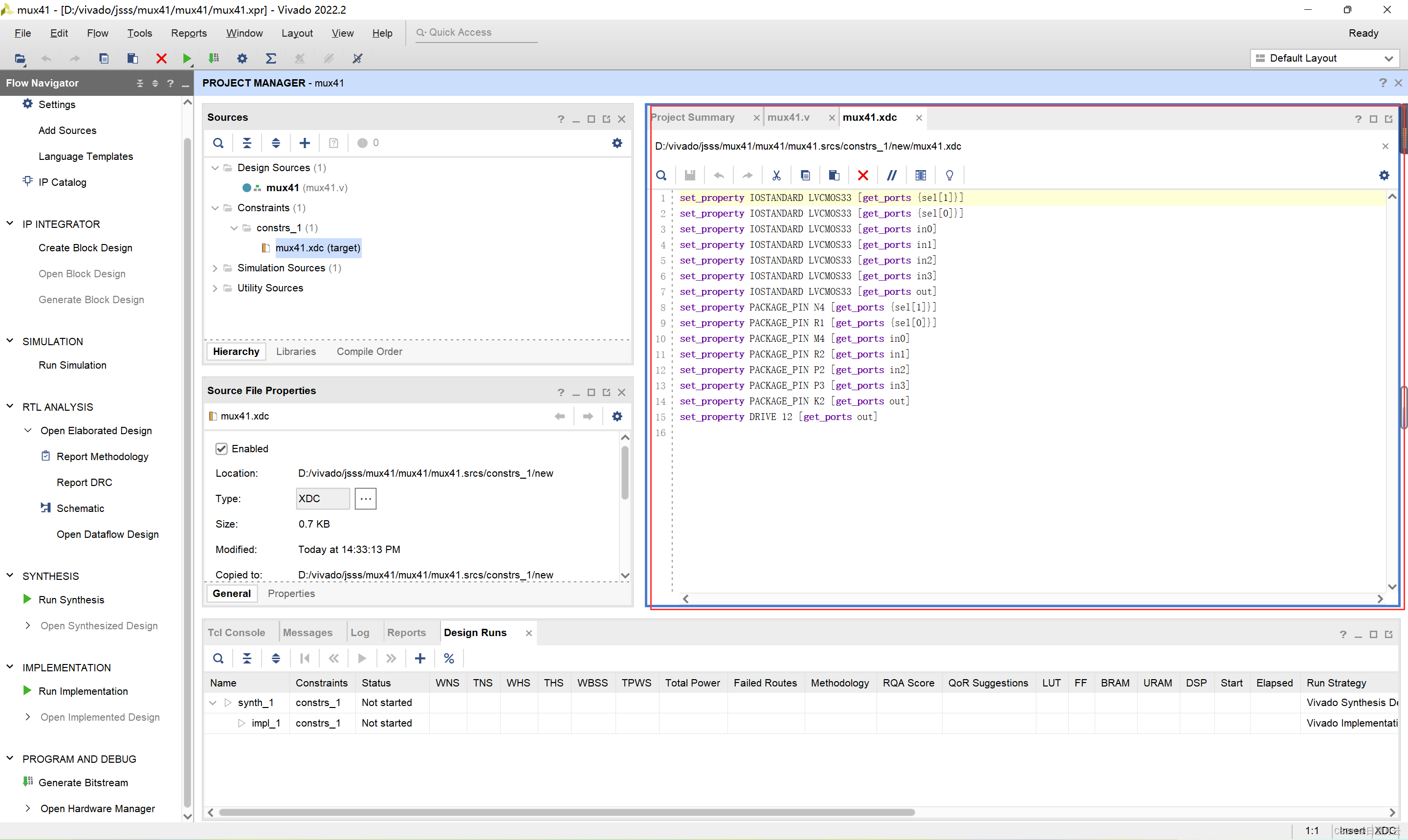

双击打开

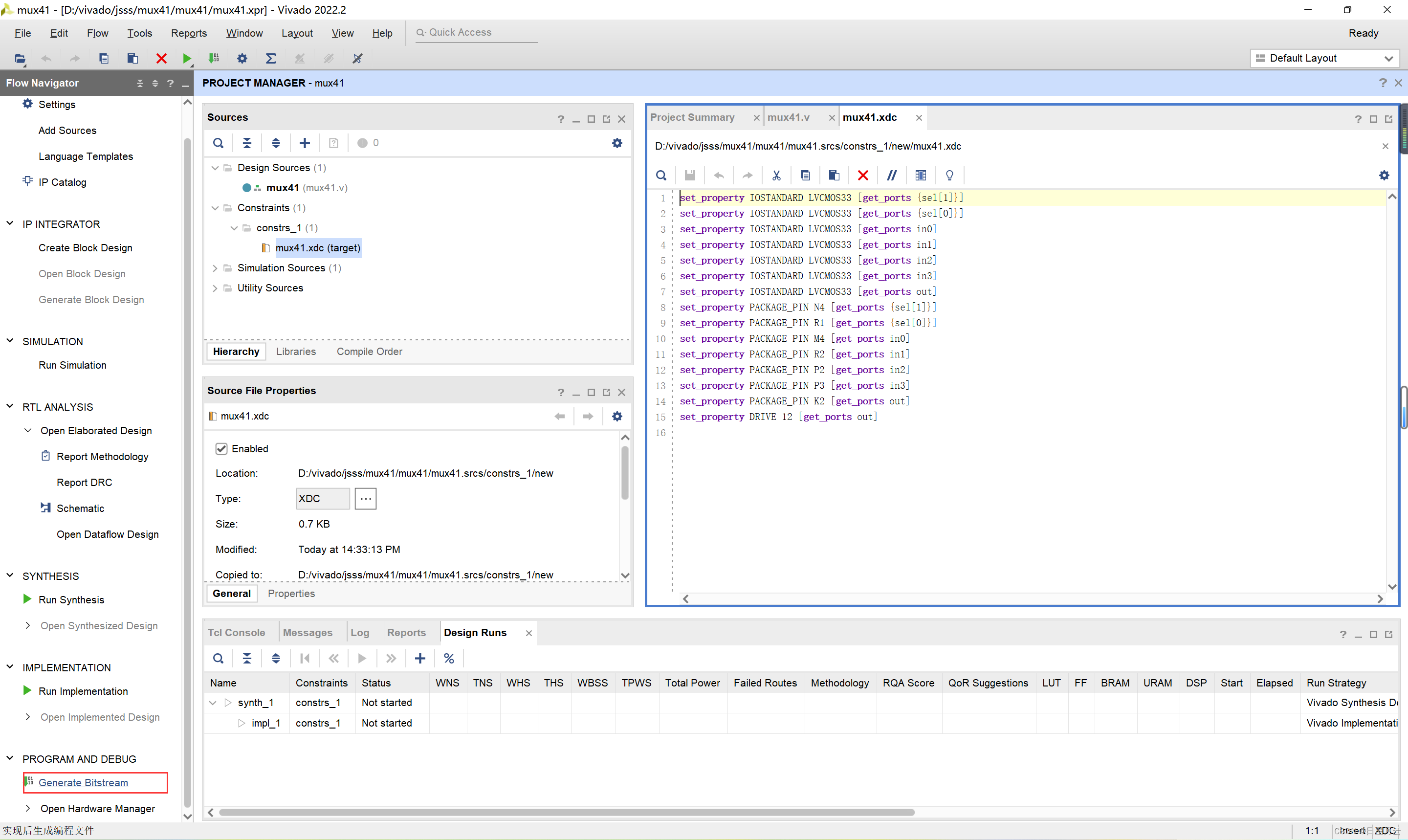

工程的实现

生成2进制码流文件

PROGRAM AND DEBUG
Generate Bitstream

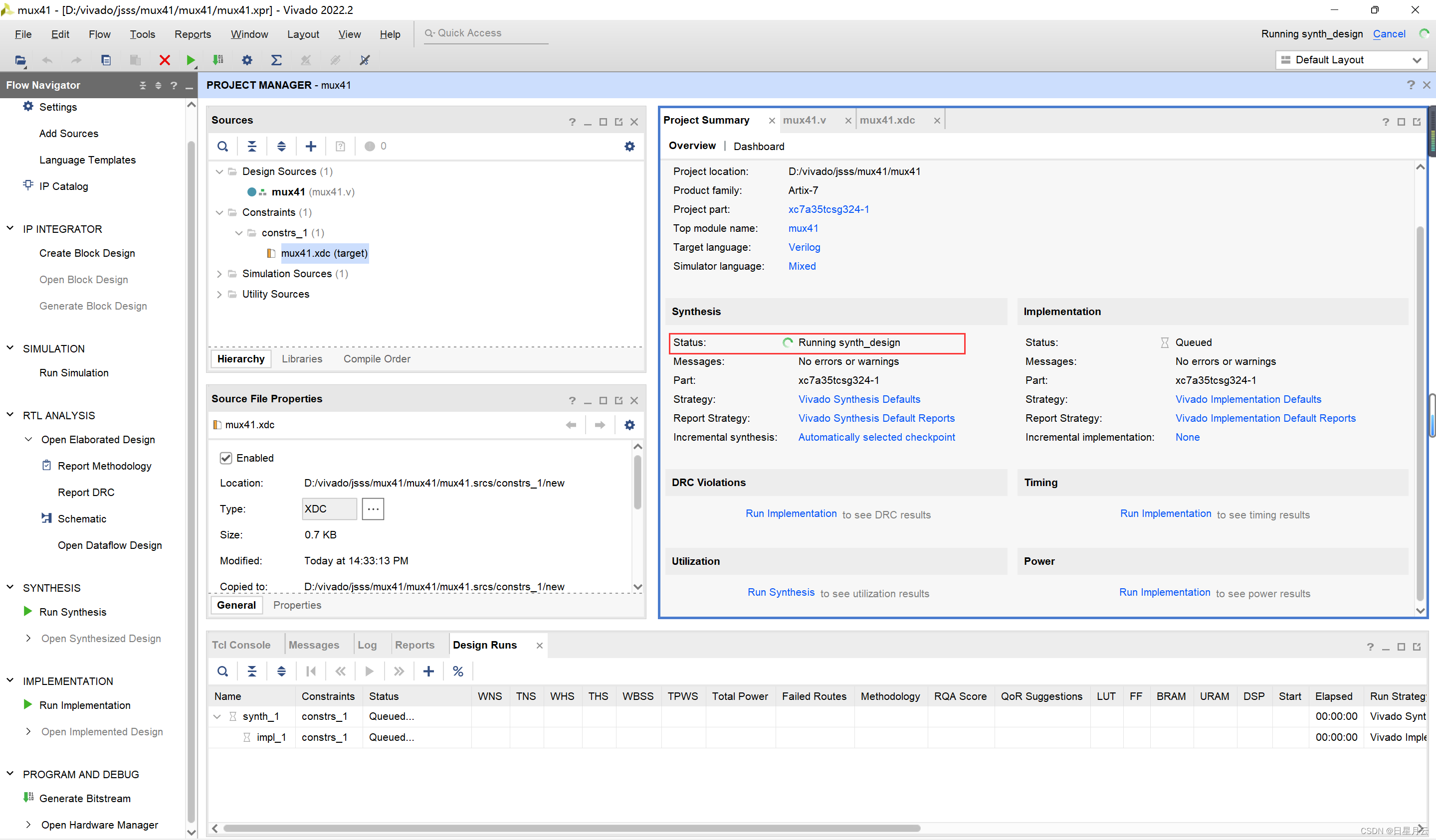

正在对工程进行综合

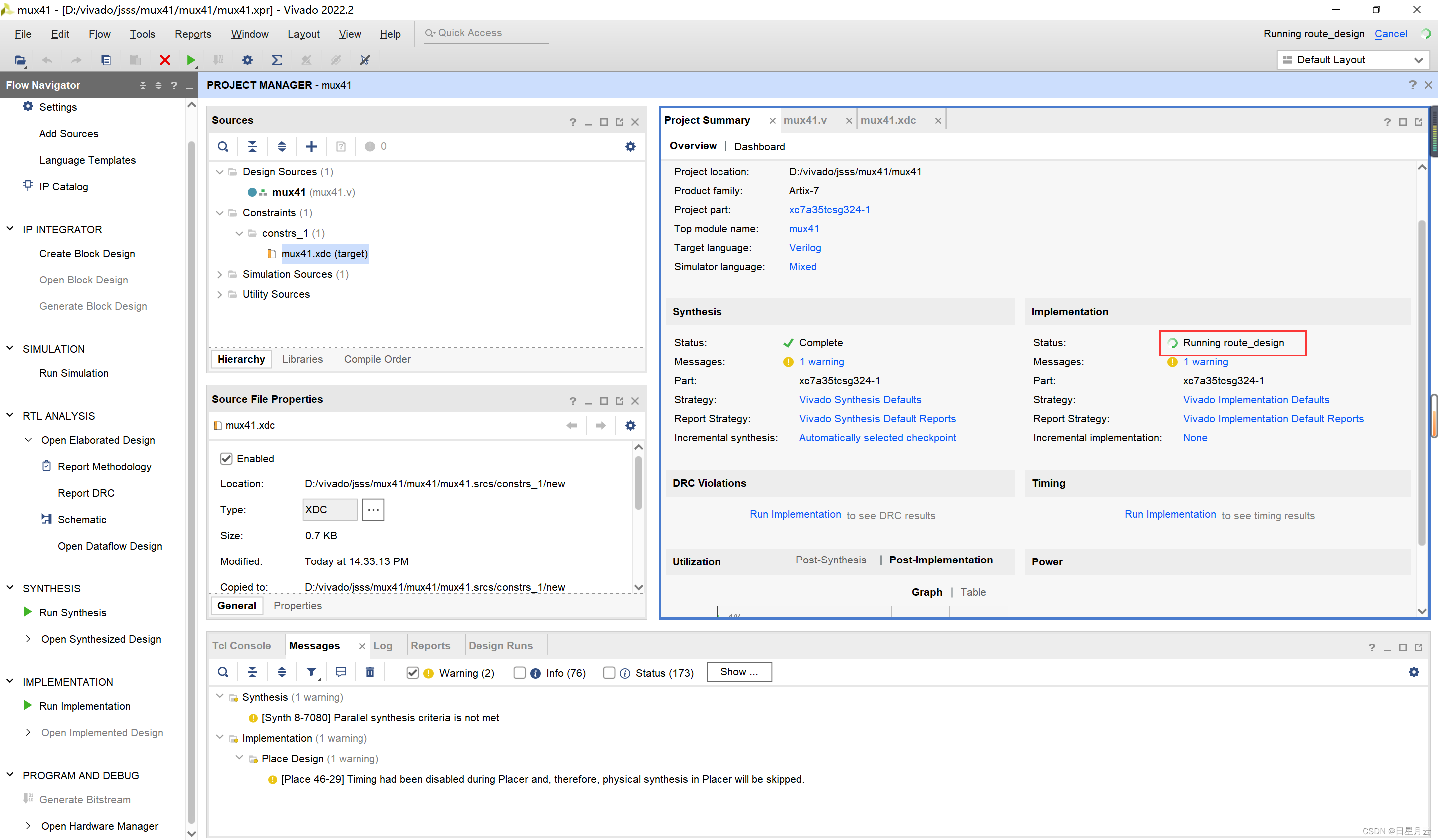

正在对工程进行实现

调试

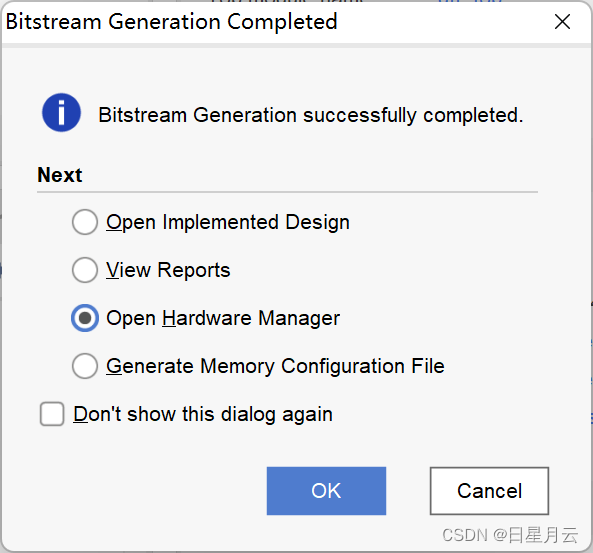

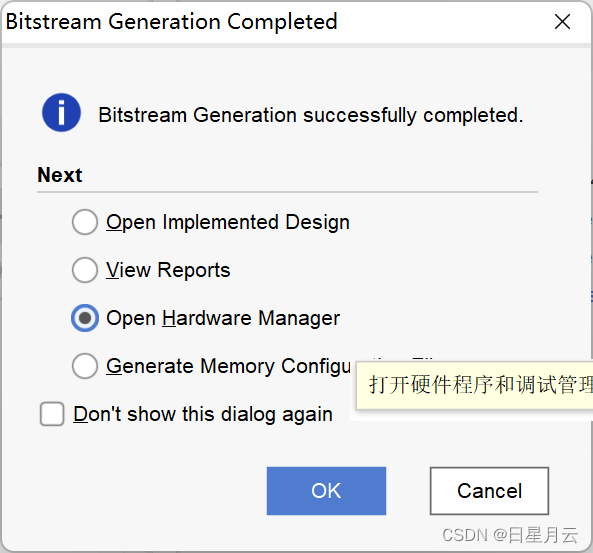

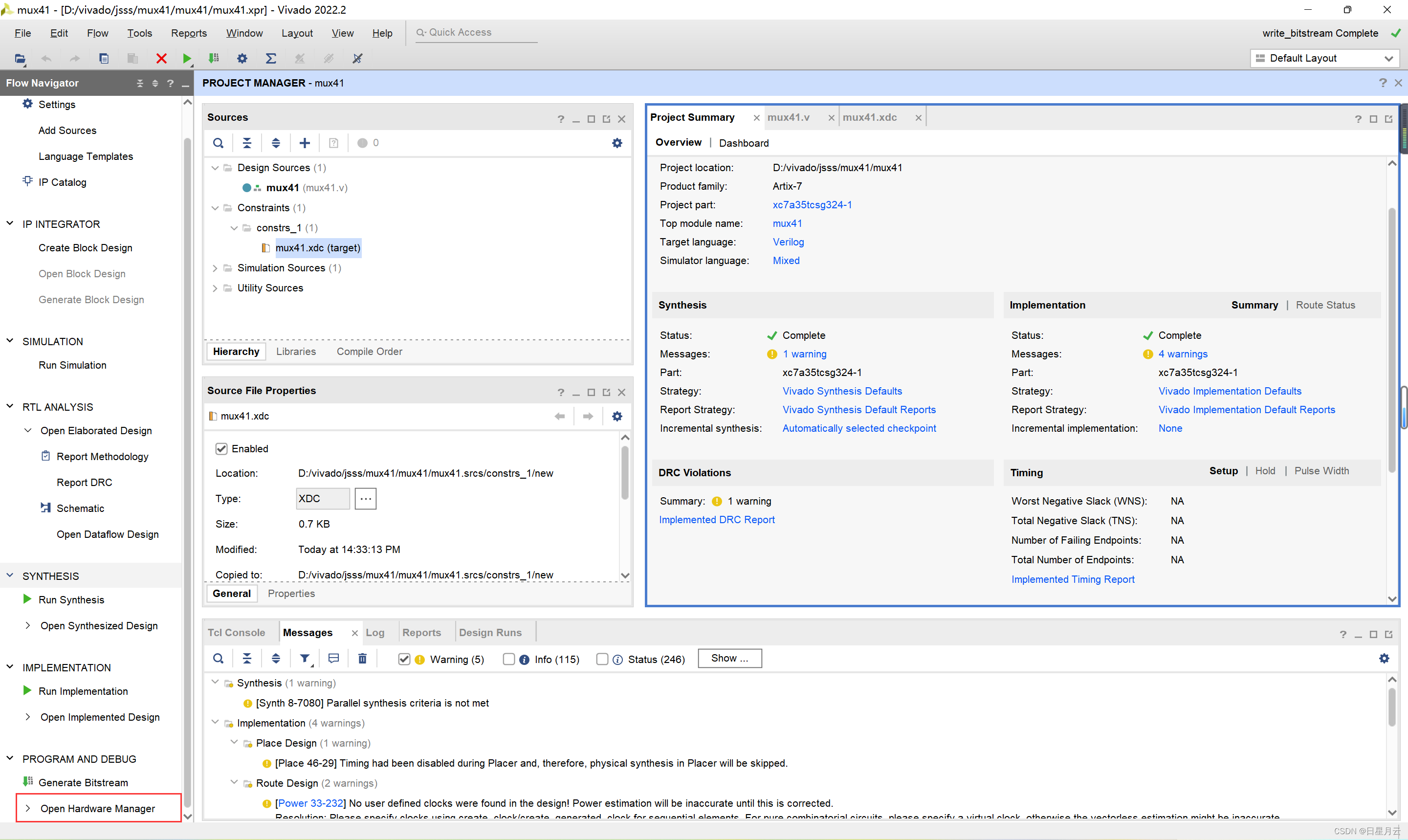

可以在此处打开硬件调试器

或者在导航栏中

PROGRAM AND DEBUG
Open Hardware Manager

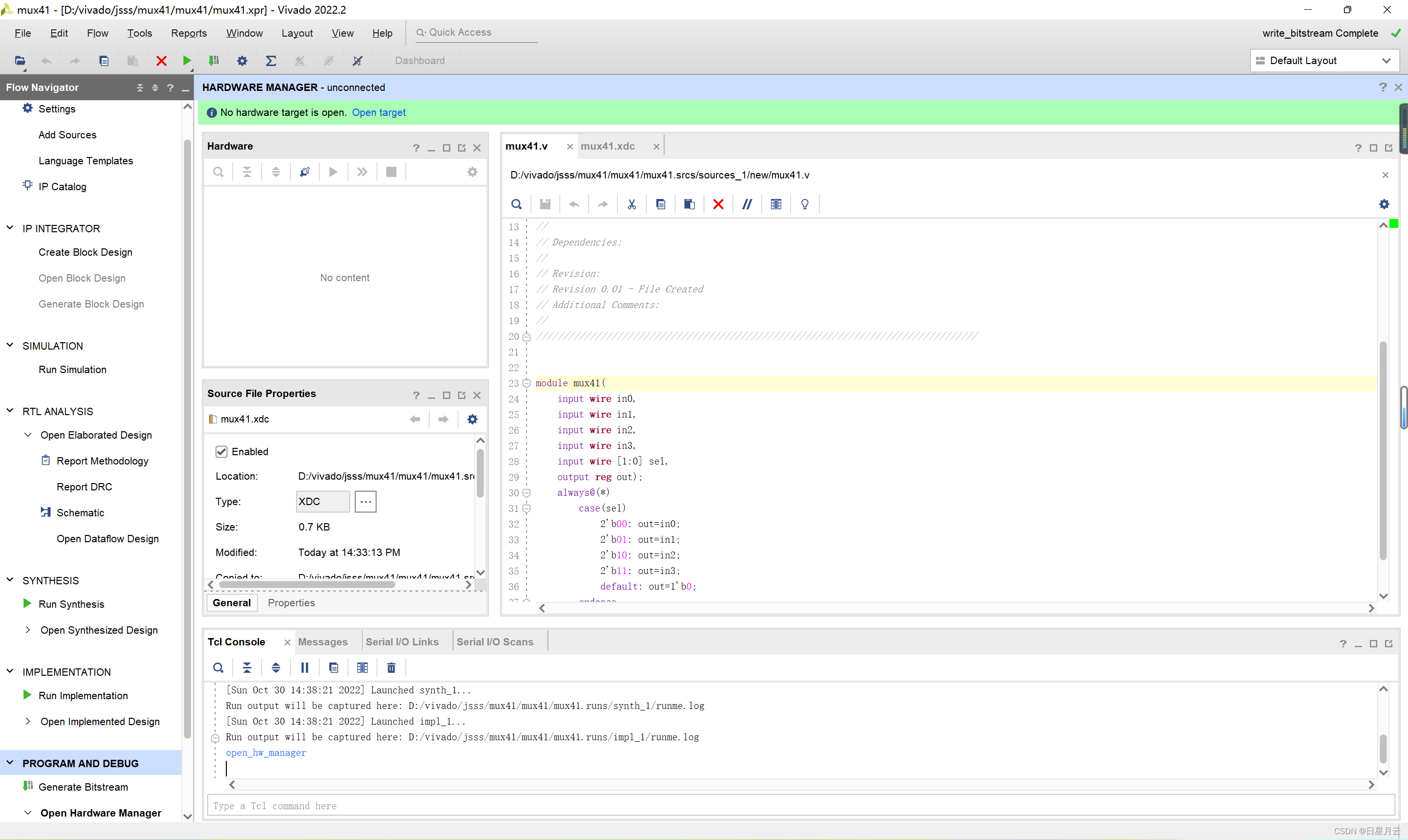

打开显示如下

一定要确认PC机和FPGA开发板连接，并且FPGA连接电源

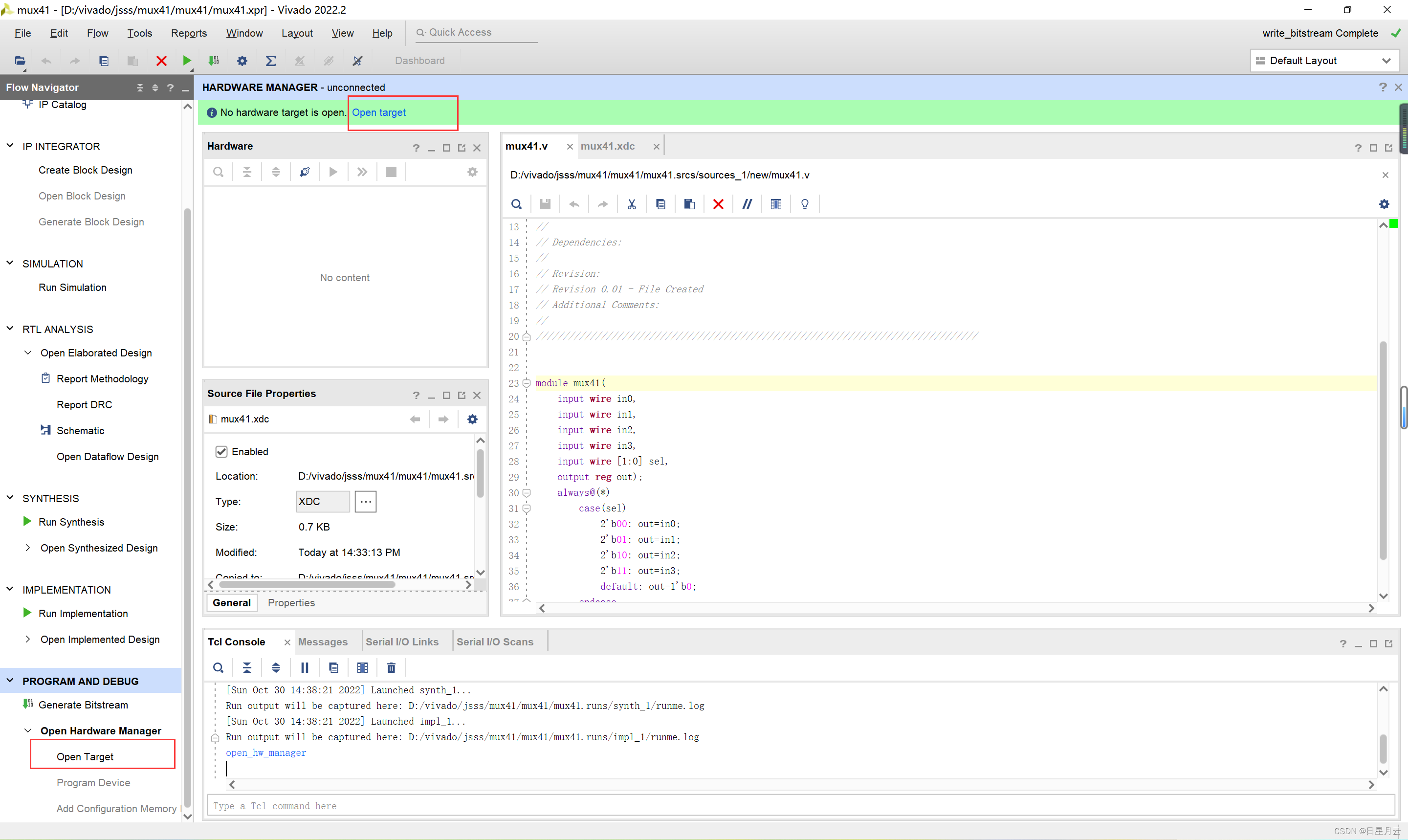

点击Open target

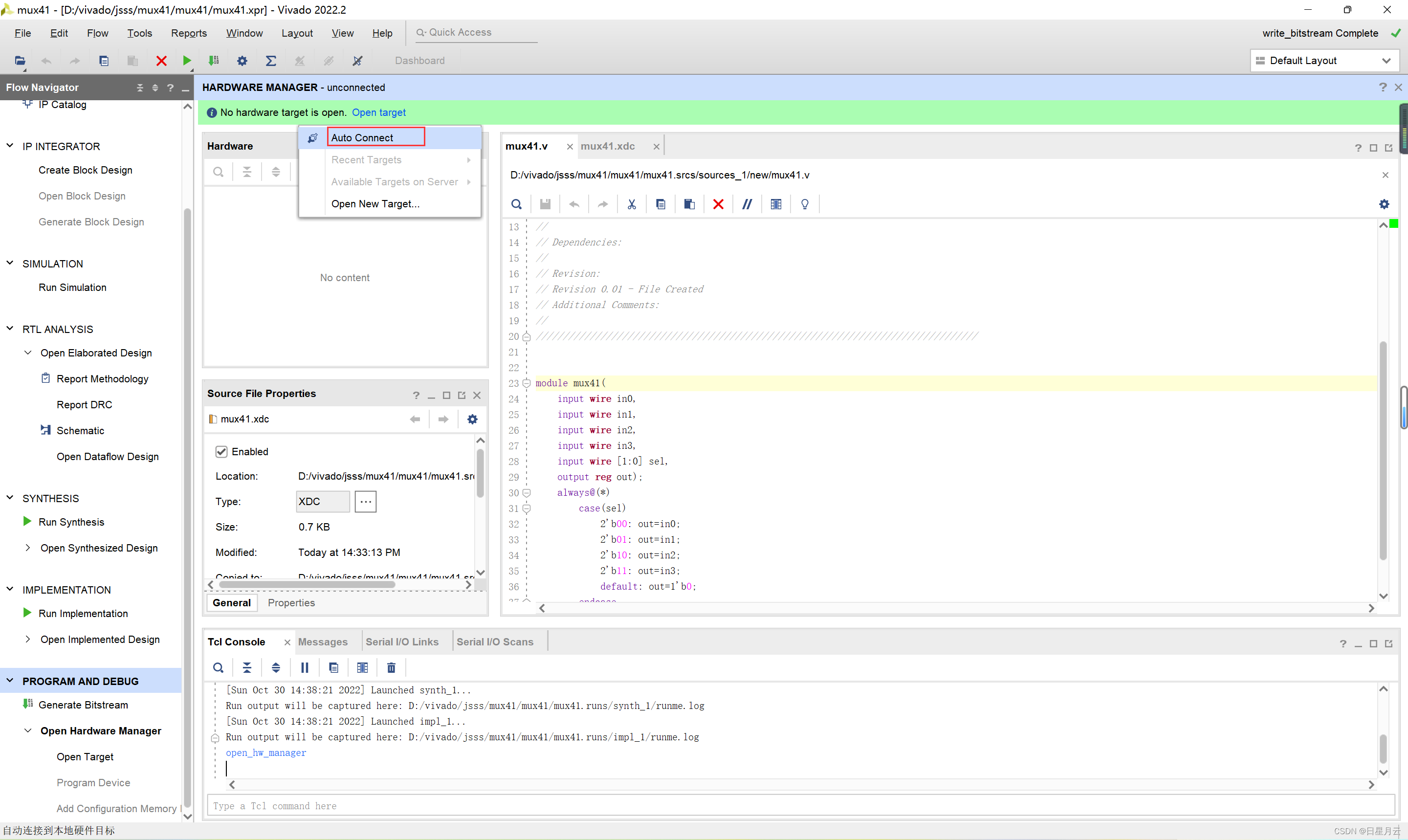

点击 Auto Connect

Program device

开发板验证

略

vivado操作时序电路

以D触发器为例

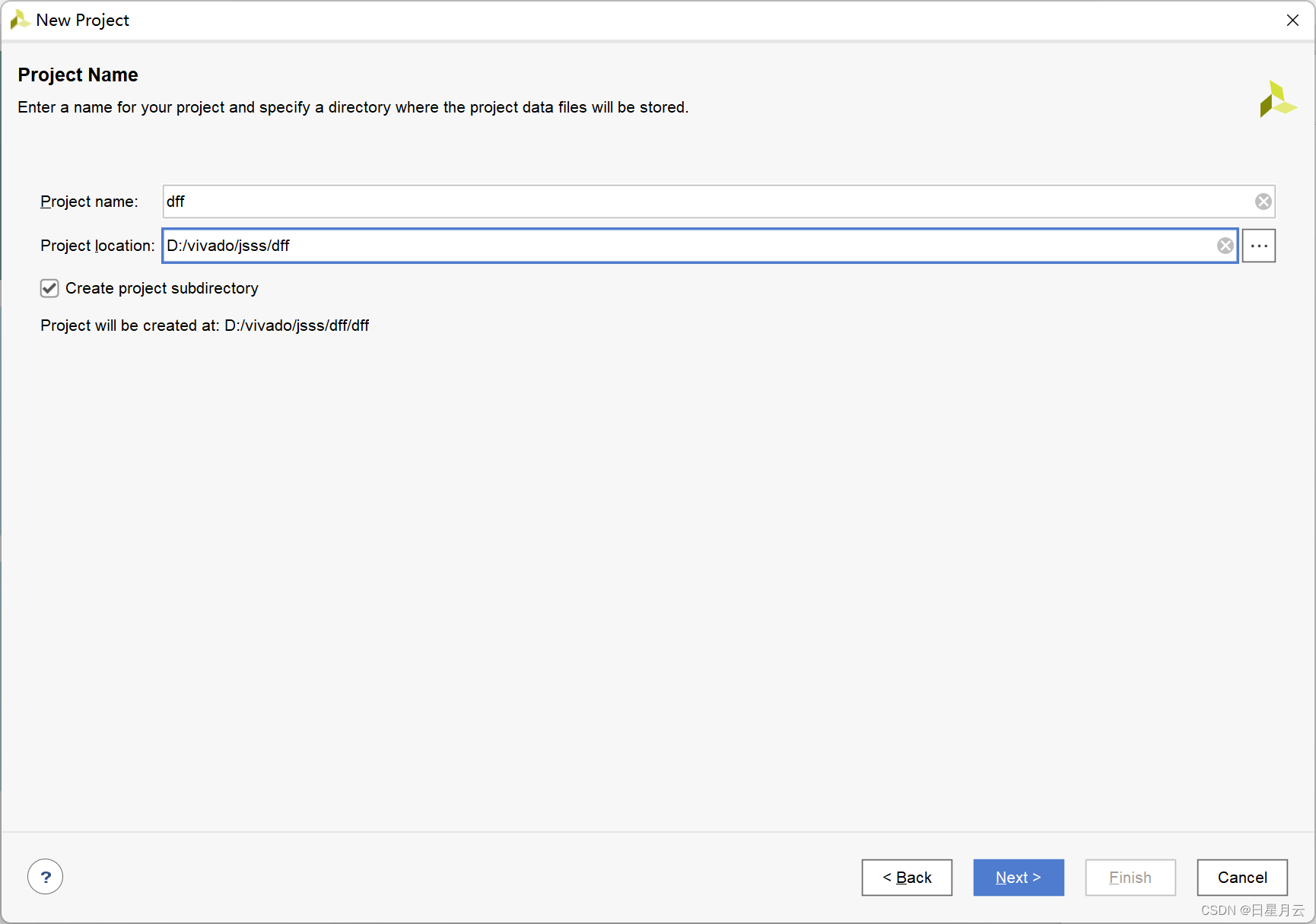

新建工程

dff

xc7a35tcsg324-1

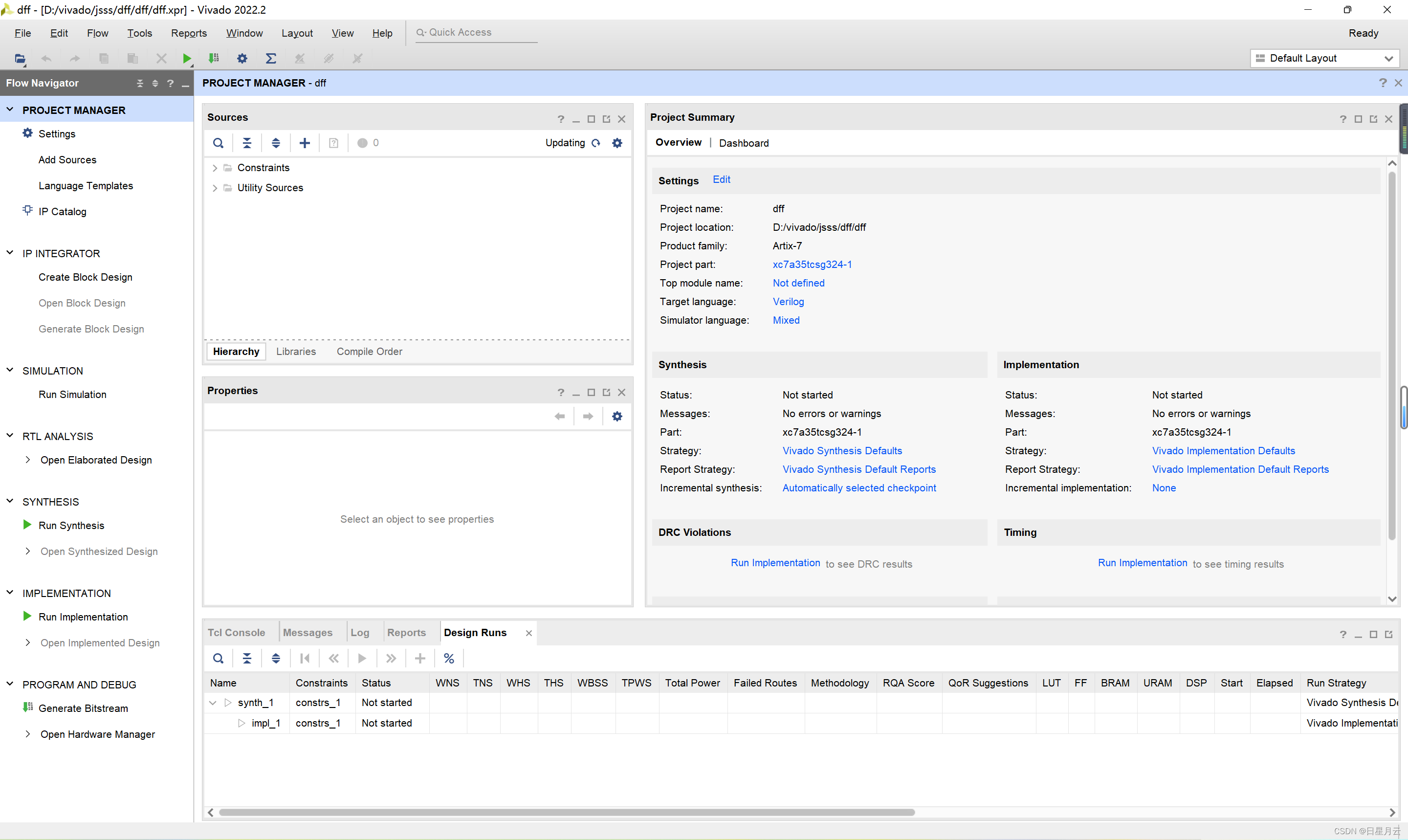

显示

添加源文件

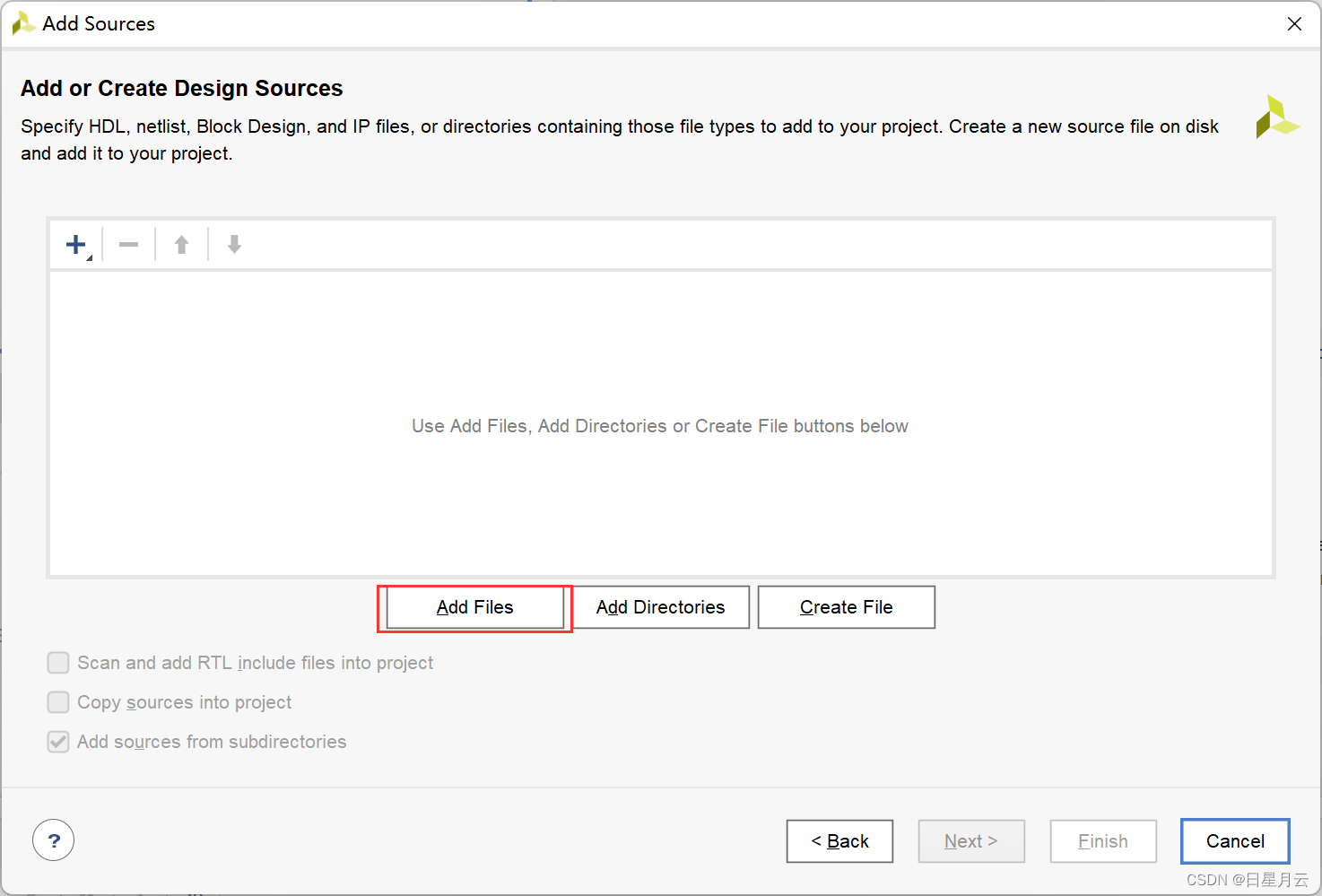

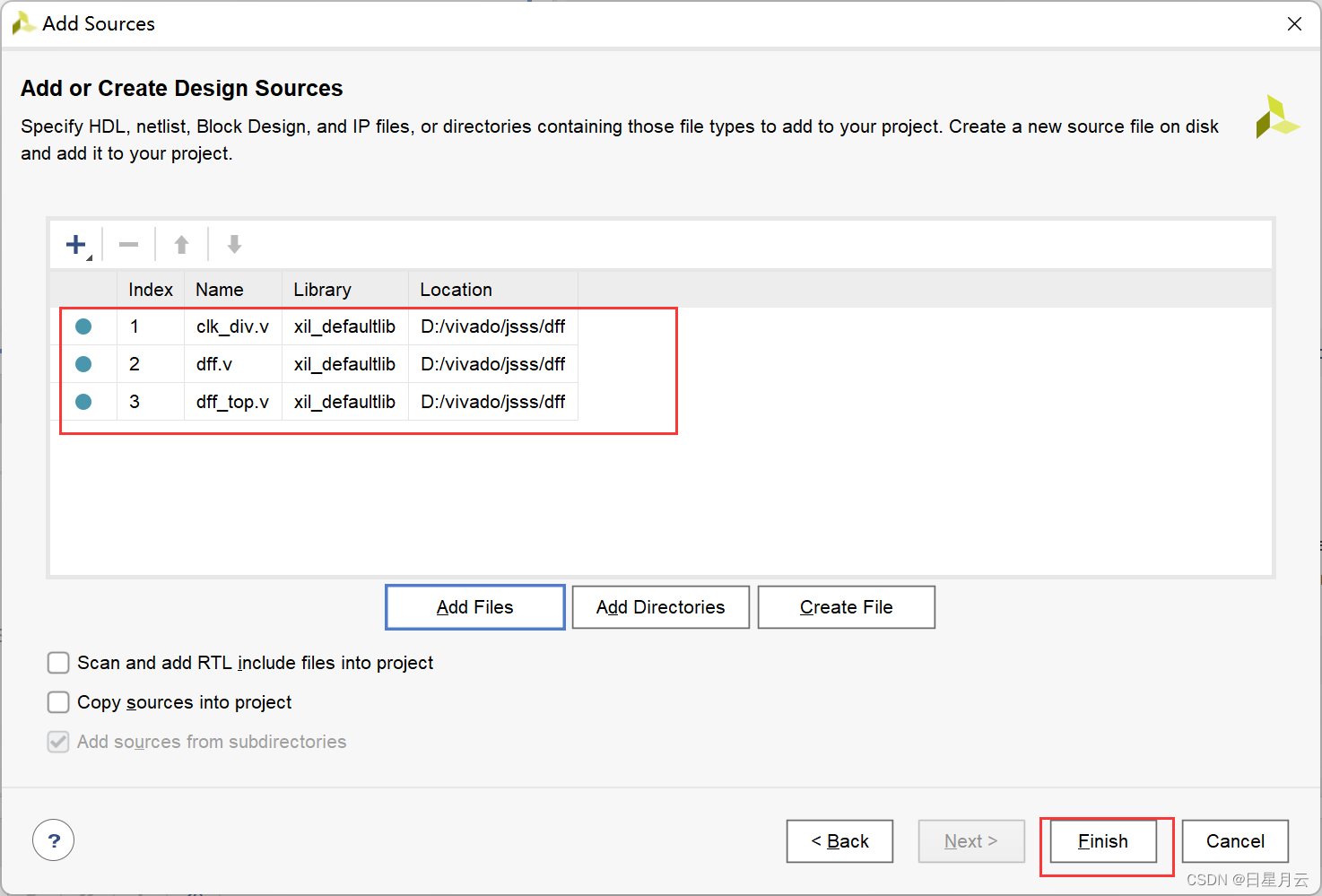

Add Files

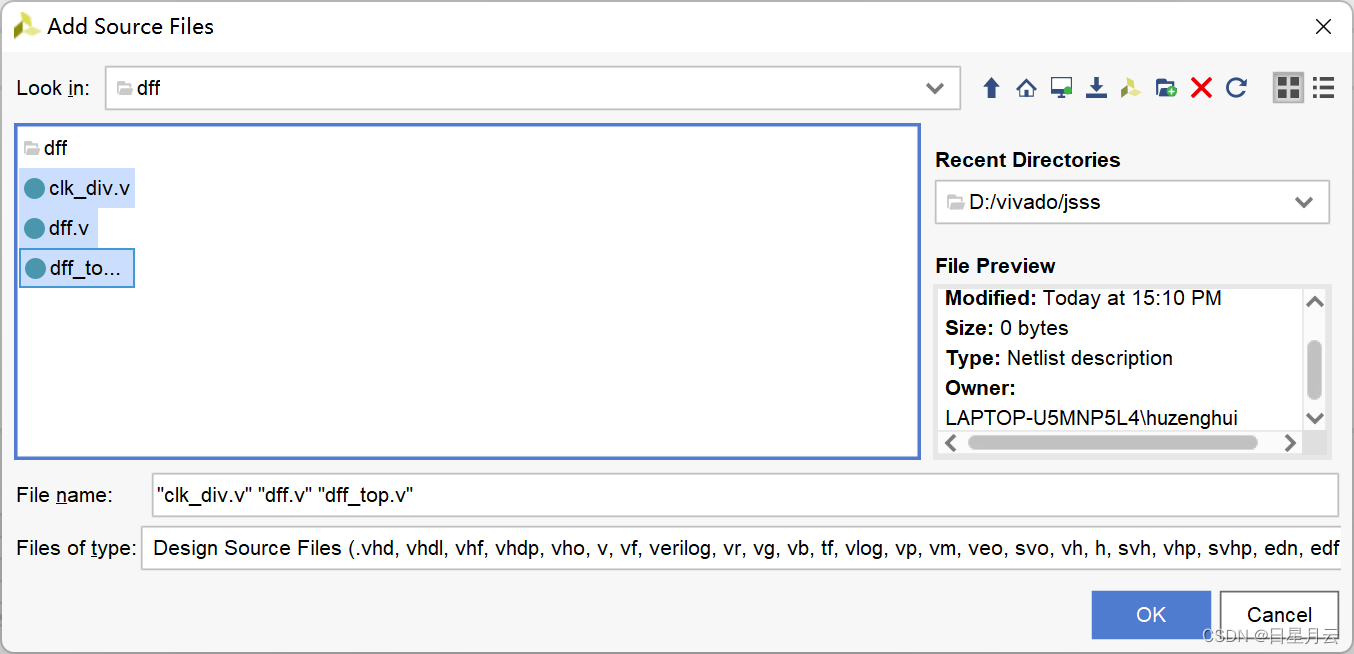

如下三个文件

Add Files

dff_top

module dff_top(clk,rst,out);
    input clk,rst;
    output out;
    wire clk,rst,out;
    wire clk_out;

    dff u1(.rst(rst),.din(out),.clk(clk_out),.q(out));
    clk_div u2(.clk(clk),.rst(rst),.clk_out(clk_out));
endmodule

clk_div

`timescale 1ns/1ns
module clk_div(
    input clk,
    input rst,
    output clk_out
);

    reg[13:0] cnt_first,cnt_second;
    always @(posedge clk or posedge rst)
        if(rst)
            cnt_first <= 14'd0;
         else if(cnt_first==14'd9999)
            cnt_first <= 14'd0;
         else
            cnt_first <= cnt_first + 1'b1;
     always @(posedge clk or posedge rst)
         if(rst)
            cnt_second <= 14'd0;
         else if(cnt_second==14'd10000)
            cnt_second <= 14'd0;
         else if(cnt_first==14'd9999)
            cnt_second <= cnt_second + 1'b1;
    assign clk_out= cnt_second==14'd10000 ? 1'b1:1'b0;

endmodule

开发板分频太高

所以需要cnt_div分频模块

100MHz->1Hz

dff

module dff(rst,din,clk,q);
   input rst,din,clk;
   output q;
   reg q;
   always @(posedge clk)
      if(rst) q<=0;
      else q<=~din;
endmodule

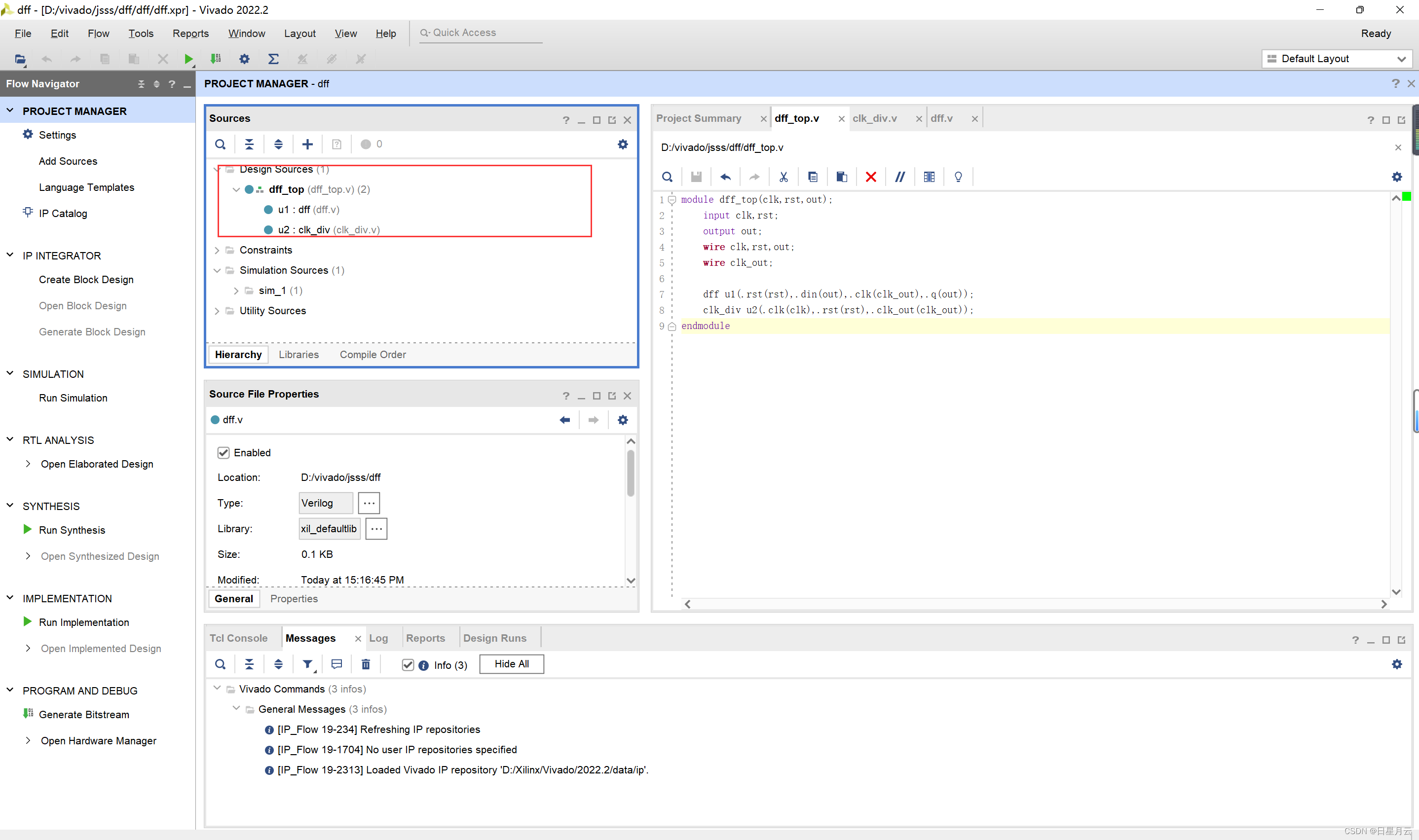

显示

为设计添加约束

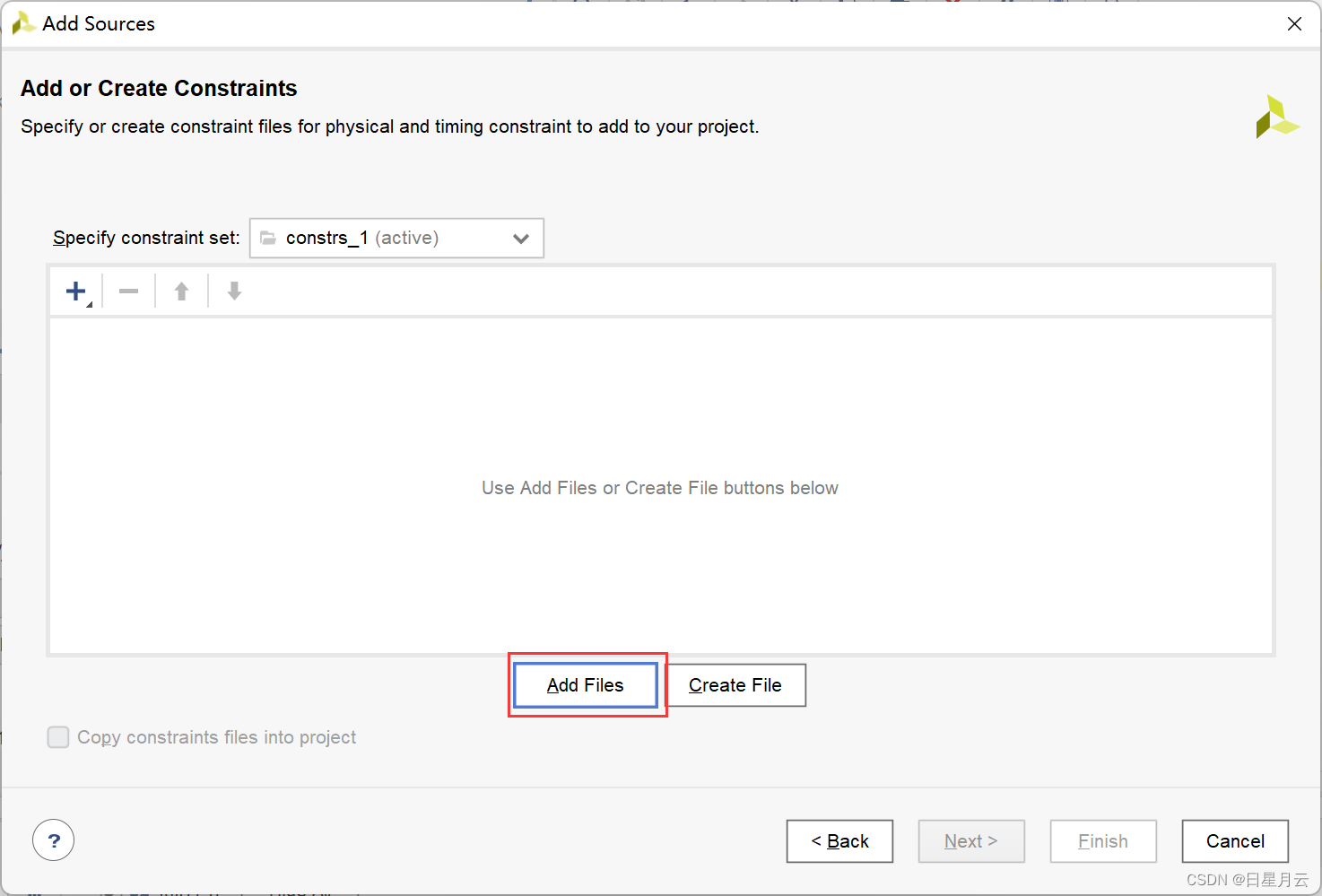

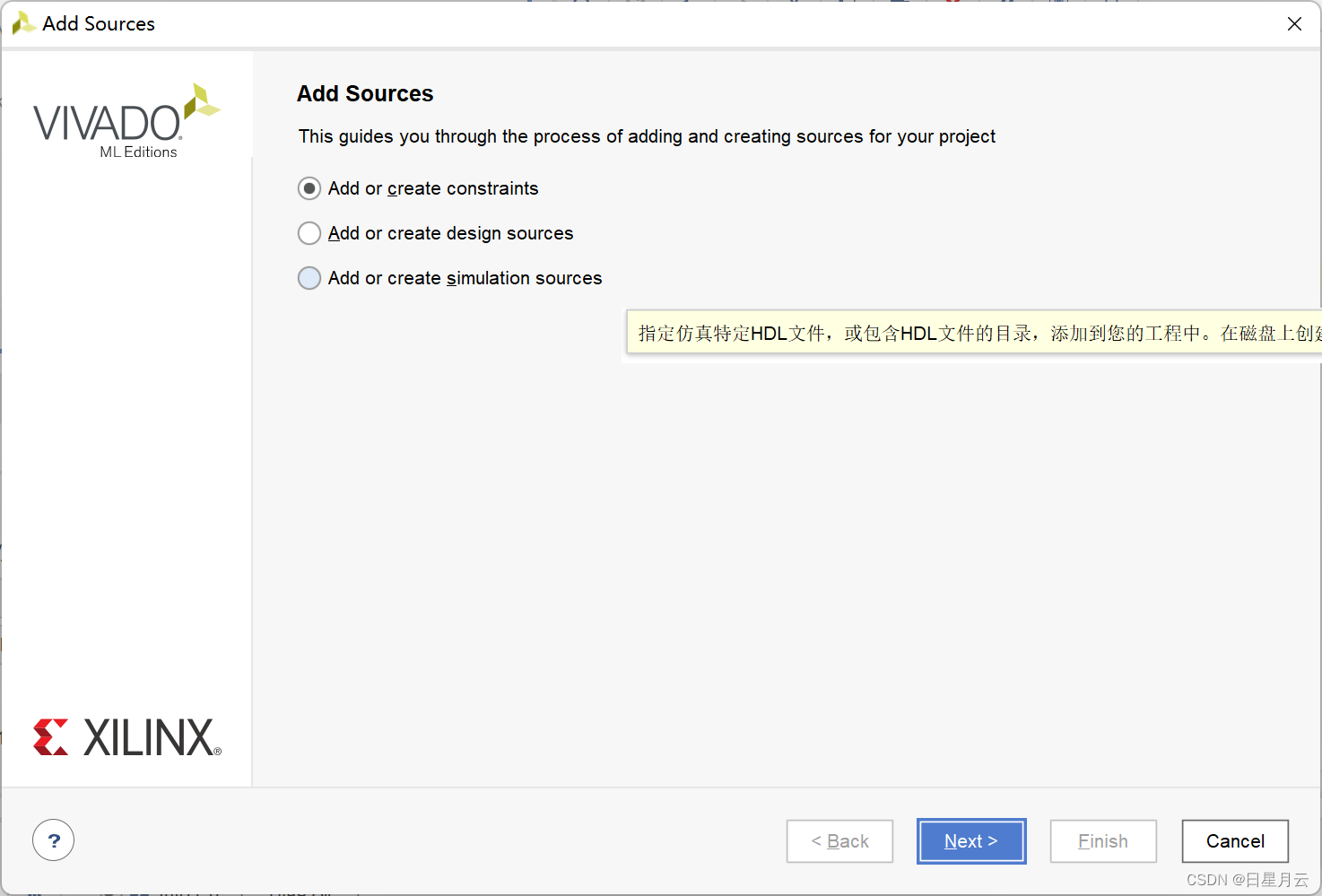

Add or create constraints

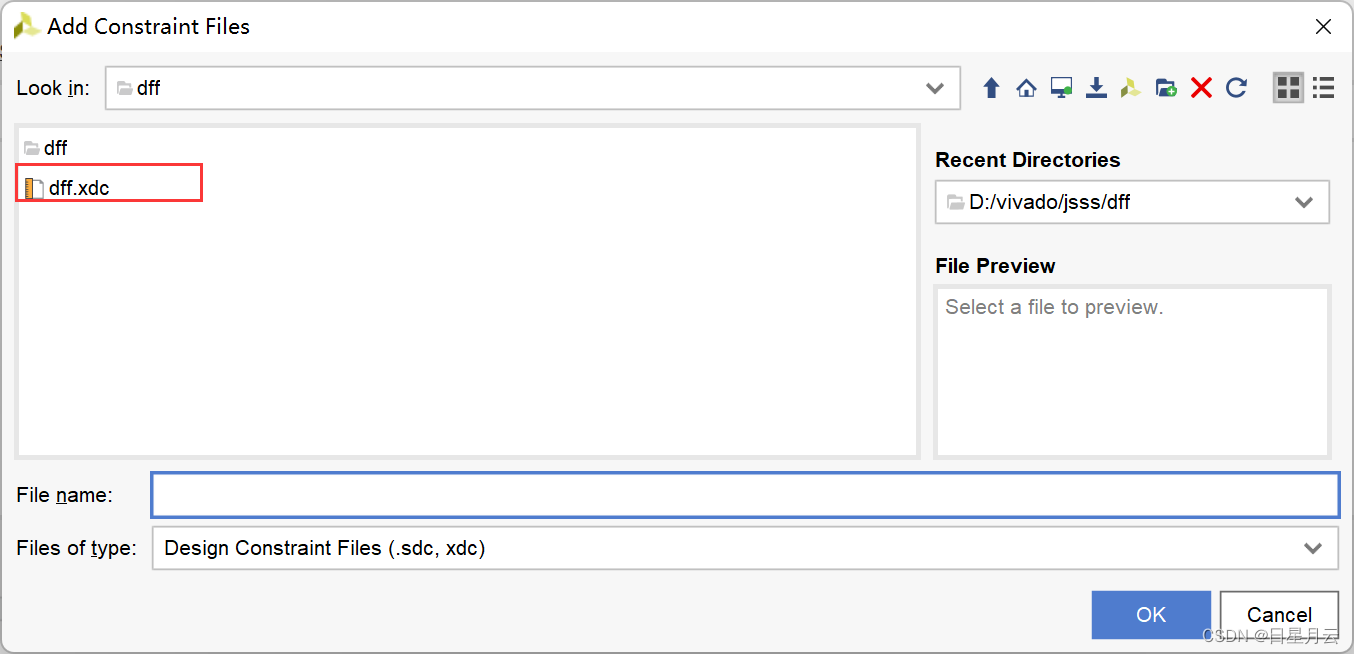

Add Files

dff.xdc

set_property IOSTANDARD LVCMOS33 [get_ports clk]
set_property IOSTANDARD LVCMOS33 [get_ports out]
set_property IOSTANDARD LVCMOS33 [get_ports rst]
set_property PACKAGE_PIN P17 [get_ports clk]
set_property PACKAGE_PIN K2 [get_ports out]
set_property PACKAGE_PIN R1 [get_ports rst]

Ok

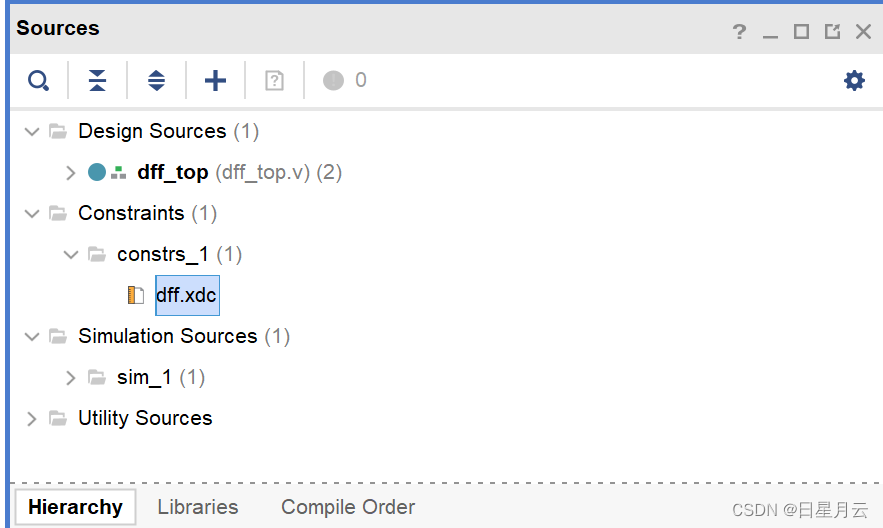

显示

双击打开

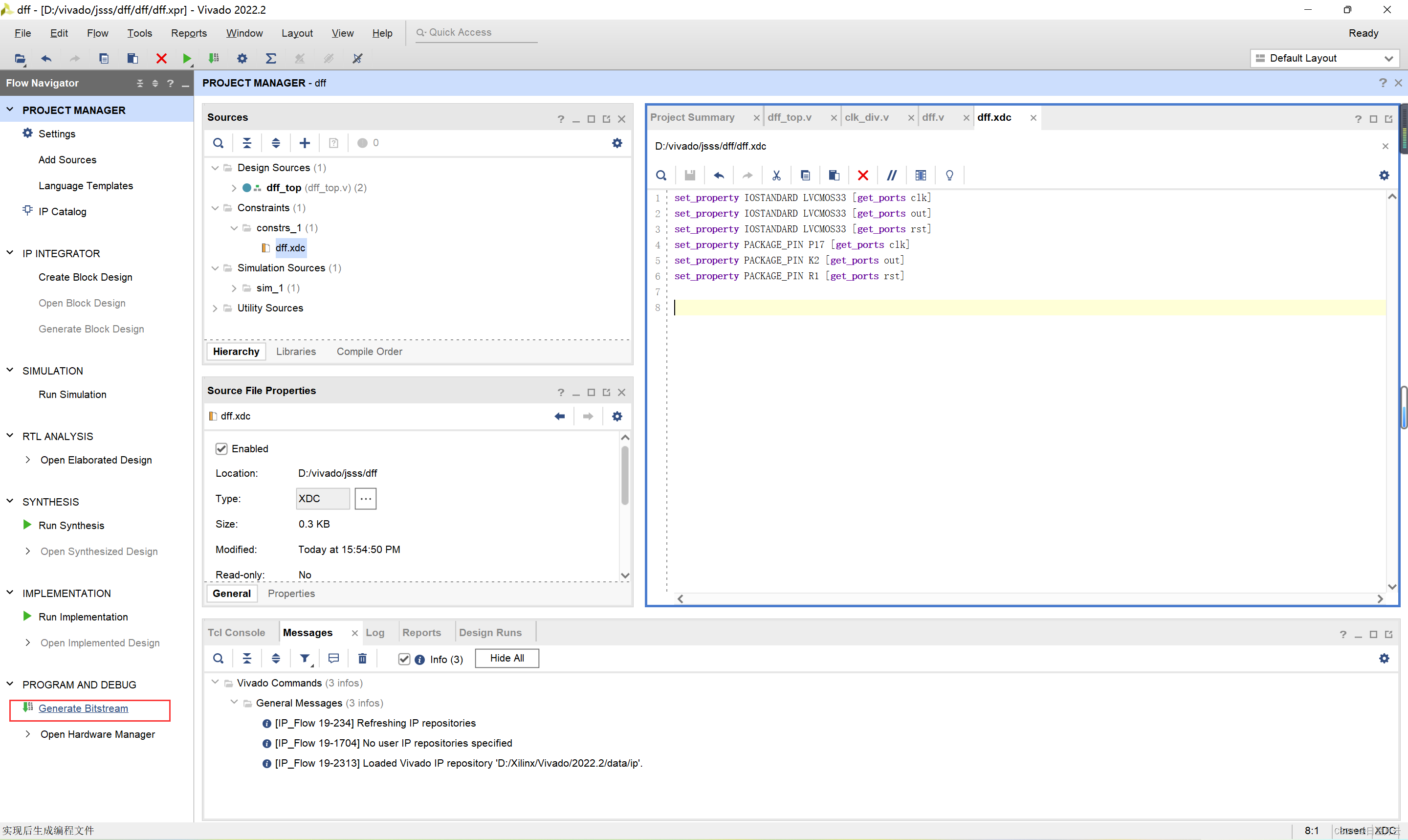

工程的实现

PROGRAM AND DEBUG

Generate Bltstream

Open Hardware Manager

连接FPGA开发板

Open Target

Program Device

开发板演示

略

最后

这篇博客能写好的原因是：站在巨人的肩膀上

这篇博客要写好的目的是：做别人的肩膀

开源：为爱发电

学习：为我而行
