数字逻辑与数字系统设计之电梯控制器设计

一、设计目的及要求

设计要求

电梯最少可以往返于0—9层楼。
乘客要去的楼层数A可手动输入并显示，按取消键可清除本次输入。
可自动显示电梯运行的楼层数B
当A>B时，电梯上升；

当A<B时，电梯下降；

当A=B时，电梯停止运行并开门；
可以自动显示电梯每一次启停之间的运行时间
任何时候按下复位键，电梯回到1层。

设计目的

目的是对“数字逻辑”课程内容全面、系统的总结、巩固和提高。根据数字逻辑的特点，选择相应的题目，在老师的指导下，由学生独立完成。通过实验使我们掌握数字逻辑电路设计的基本方法和技巧，正确运用vivado软件及实验室多功能学习机硬件平台，完成所选题目的设计任务，并掌握数字逻辑电路测试的基本方法，训练学生的动手能力和思维方法。通过实验，一方面提高运用数字逻辑电路解决实际问题的能力，另一方面使学生更深入的理解所学知识，为以后的计算机硬件课程的学习奠定良好的基础。

二、工作原理和系统框图

工作原理

本实验使用板上的四个开关来模拟电梯的叫梯按键，其中每个按钮有两个状态0和1，4个组成了电梯的叫楼层，将这4位二进制数字看成8421BCD码，转换成十进制数字。

对于电梯按键，当没用用户叫梯时，叫梯的数码管BIT5（G1）显示为0；当有用户叫梯时，控制叫梯的数码管显示为用户所叫的电梯楼层。

电梯运行时，显示电梯运行层数的数码管BIT1（G2）显示电梯运行的层数，假设电梯每运行一层的时间为1s，则该数码管BIT1（G2）数码管在转变为“0”之前显示的数字即为电梯运行的时间。

当SW1-N4 为1时，电梯回到0层。

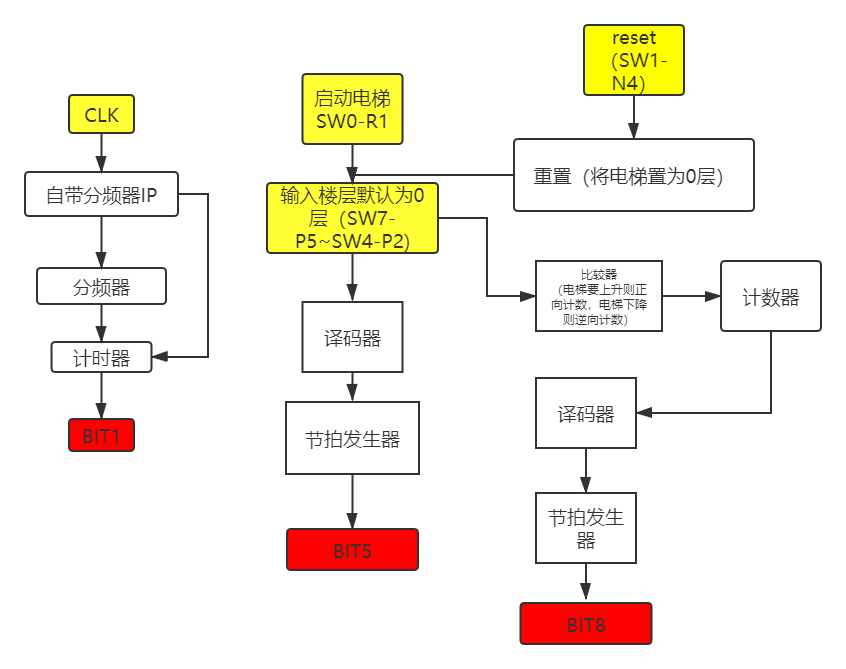

系统框图

在这里插入图片描述

三、各部分模块具体功能及设计思路

各部分选定方案

1.目的：电梯可以往返于0~9层楼，显示当前电梯的楼层B

实现方法:用计数器来实现0~9之间的变化，并通过译码器接到数码管（BIT8）上显示

2.目的：手动输入要去的楼层A ，按取消键可清除本次输入。

实现方法：A 用四个开关来表示，通过译码器接到7段数码管（BIT5）上显示相应的楼层数A。

3.目的：当A>B 时，电梯上升；当A<B 时，电梯下降；当A=B 时，电梯停止运行。

实现方法：通过比较器来比较A 与B 的大小，若A>B 电梯上升，否则电梯下降，

4.目的：可以自动显示电梯每一次启停之间的运行时间。

实现方法；继承3）的实现方法，若A>B 则计数器正向计数，若A<B 则计数器逆向计数。

5.目的：按下复位键时，电梯回到0层

实现方法：当复位启动时，则不论A 怎么输入，电梯都停在第0层。

相关模块

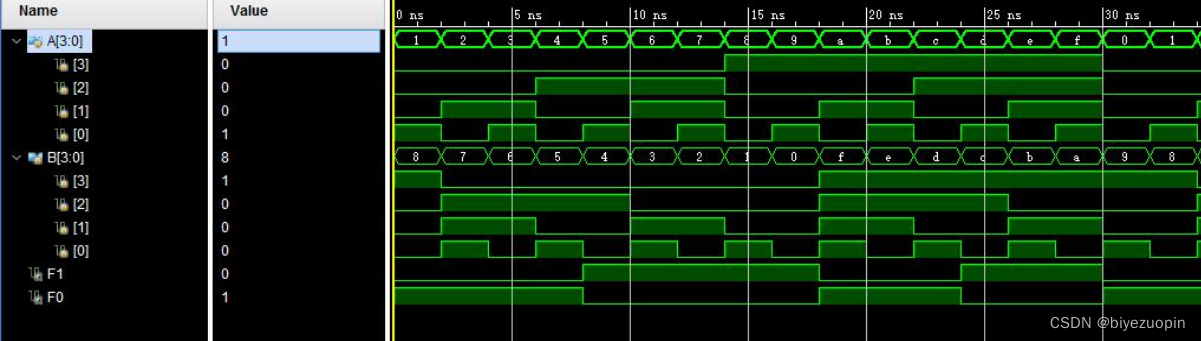

比较器(Compare)

输入电梯所在楼层B ，乘客要去的楼层 A ，输出O1O2，当A>B 时，输出01；当A<B 时，输出10；当A=B 时，输出00；

代码：

复制代码

1
2
3
4
5
6
7
8
9
module Compare(A,B,O1,O2)；
			input [3:0]A;//要去的楼层A
			input [3:0]B;//电梯所在楼层B
			output O1;
			output O2;
			assign O1 = (A>B)；//A>B 输出01
			assign O2 = (A<B);	//A<B 输出10
		endmodule

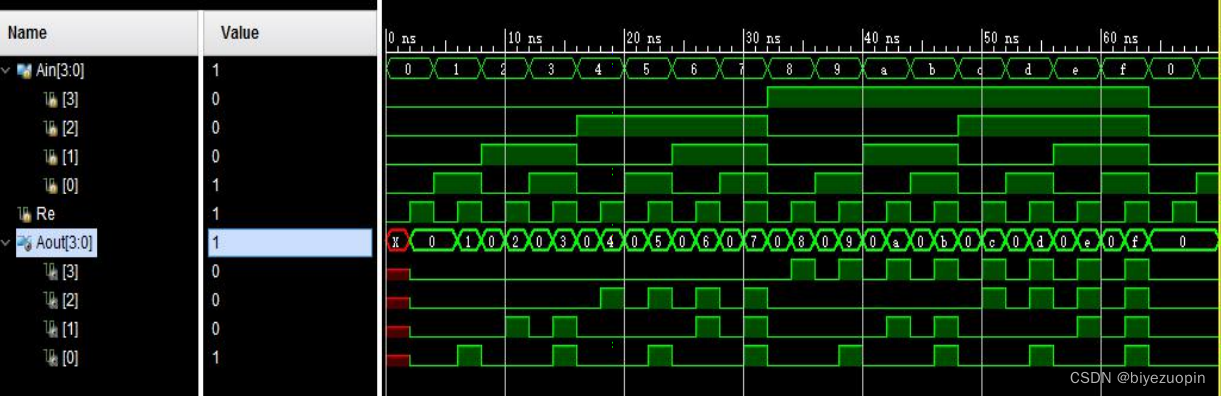

复位模块(IfReset)

输入reset 和In ，In 是一个4位的数组。当reset=1时，Out=0，电梯无论在几楼都会回到0楼；当reset==0时，输出Out=In ，接着运行下面的功能。

代码：

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
module IfReset (In, Out, reset);
		input [3:0] In;
		input reset;
		output reg [3:0]Out;
		always begin #2
			if(reset)
				Out = 0;//如果reset = 1 则清零
			else
				Out = In;//如果reset！=1 则输入即为输出
		end
	endmodule

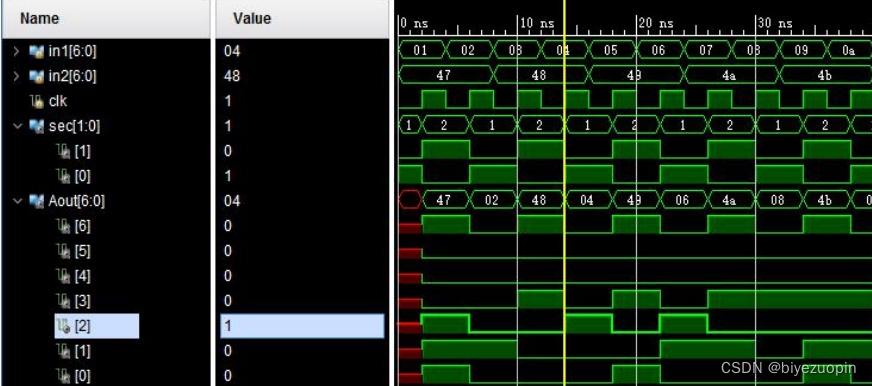

节拍发生器(BeatGenerator)

由于数码管只有七个管脚，AB 不能同时显示在同一个数码管上，所以通过节拍发生器来选择显示。因为时钟频率高达100MHz，所以肉眼所见的是A 和B 同时显示。

代码：

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
module BeatGenerator(in1,in2,clk,sec,Out);
			input [6:0]in1;//输入A
			input [6:0]in2;//输入B
			input clk;//时钟信号
			output reg [1:0]sec;
			output reg [6:0]Out;
			reg [7:0]ControlLED;//七段数码管
			initial 			//初始化变量
begin
					sec = 1;
					Out = in1;
					ControlLED = 0;
				end
			always @(posedge clk)
				begin
					ControlLED = ControlLED + 1;
					if(sec==1) //分频显示
						begin
							Out =in2;
						end
					else
						begin
							Out=in1;
						end
				end
			always @(negedge ControlLED)
				begin
				if(sec==1)
					begin
						sec=2;
					end
				else
					begin
						sec=1;
					end
				end
			endmodule

分频模块(FrequenceDivide)

将100MHz的时钟信号转换为肉眼可见的信号

代码：

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
module FrequenceDivide(inClk, outClk);
				input inClk; //输入时钟信号
				output outClk;//输出时钟信号
				reg [31:0]timeClk;//暂存时钟信号（32位）
				assign outClk = timeClk[19];//每2^20ns 时钟沿变化一次
				initial begin
					timeClk = 0;
				end
				always@(posedge inClk)
					begin
						timeClk = timeClk + 1;
					end
			endmodule

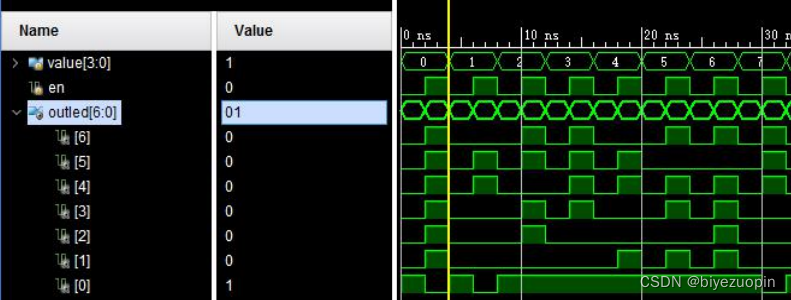

译码器(Decoder)

将4位的A和B转换为七段数码管显示对应的数字

代码：

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
module Decoder(floor, outLED, on);
				input [3:0]floor;//楼层
				input on;//运行状态 运行on=1，未运行on=0
				output reg[6:0]outLED;//输出的显示
				always @(*)
					begin
						if(!on)
						outLED=7’b0000001;//未运行状态
						else
							case(floor)
								4’b0000:outLED=7’b1111110; //0
4’b0001:outLED=7’b0110000; //1
4’b0010:outLED=7’b1101101; //2
4’b0011:outLED=7’b1111001; //3
4’b0100:outLED=7’b0110011; //4
4’b0101:outLED=7’b1011011; //5
4’b0110:outLED=7’b1011111; //6
4’b0111:outLED=7’b1110000; //7
4’b1000:outLED=7’b1111111; //8
4’b1001:outLED=7’b1111011; //9
default: outLED= 7’b1001111; /E（error） endcase
						end
					endmodule

计时器(clock)

计时器有一个暂停键与计数器的使能端相连，当switch1=switch0=0时，计时器的暂停键有效，计时器不计时；当switch1=1或switch0=1,计时器工作，且每次计时完成后归零，并从下一次电梯开始工作时计时。

代码：

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
module clock(
    input show,
    input clk,
    input pause,
    input rst,
    output reg sm_bit,
    output reg[6:0]sm_seg
);
reg [3:0]timesec0;
initial
    begin
        sm_bit=1;
        sm_seg=1;
        timesec0=0;
    end
always @(posedge clk)
begin
if(pause)
    begin
        if(timesec0==9)
        	timesec0=0;
        else
        	timesec0=timesec0+1;
        end
    end
always@(posedge show)
begin
    case(timesec0)
        0:sm_seg= 7’b1111110; //0
        1:sm_seg= 7’b0110000; //1
        2:sm_seg= 7’b1101101; //2
        3:sm_seg= 7’b1111001; //3
        4:sm_seg= 7’b0110011; //4
        5:sm_seg= 7’b1011011; //5
        6:sm_seg= 7’b1011111; //6
        7:sm_seg= 7’b1110000; //7
        8:sm_seg= 7’b1111111; //8
        9:sm_seg= 7’b1111011; //9

    default: sm_seg= 7’b0000000; //空白
	endcase
end
endmodule

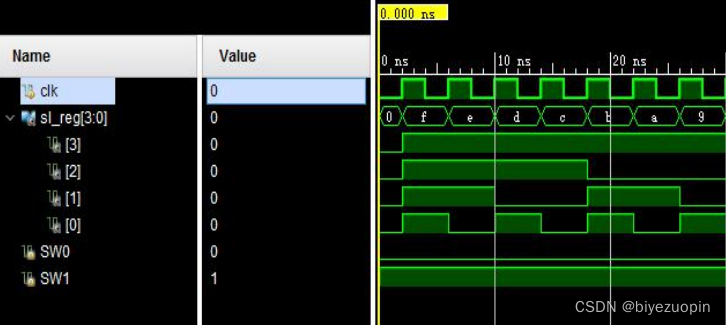

可逆计数器

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
module counter(
    input clk,
    input switch0,
    input switch1,
    output reg[3:0] sl_reg
);
	initial begin
	sl_reg = 0;
end
always @(posedge clk)
    begin
        case({switch0,switch1})
        2’b01:sl_reg=sl_reg-1;
        2’b10:sl_reg=sl_reg+1;
        default:;
    	endcase
    end
endmodule
