四层电梯设计verilog介绍按键key计数器cnt等待时间waittime方向dir小灯led全部代码仿真结果

121 阅读 0 评论
我是靠谱客的博主 靓丽高跟鞋，这篇文章主要介绍四层电梯设计verilog介绍按键key计数器cnt等待时间waittime方向dir小灯led全部代码仿真结果，现在分享给大家，希望可以做个参考。

介绍

本文介绍的是使用verilog进行四层电梯的设计。

一共有四个按键，以及四个小灯

复制代码
1
2
3
4
5
6
7
8
    input  key1,
	input  key2,
	input  key3,
	input  key4,
	output reg led1,
	output reg led2,
	output reg led3,
	output reg led4

key1,key2,key3,key4表示你要去的楼层，led1,led2,led3,led4在你按下相应的按键后会亮，直到电梯到达对应楼层后熄灭，如果电梯不在一楼且当前无按键操作，那么电梯将默认返回一楼，此时led1会默认亮起，且到达一楼后led1不熄灭，直到电梯处于上升状态且不在一楼熄灭。电梯每上升一个楼层将花费10个时钟周期，如果到达小灯亮的楼层，那么电梯会停留5个时钟周期，然后继续运行

下面将分功能进行介绍

按键key

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
always@(posedge clk)begin
	if(~rst_n)
	begin
	key1_r2<=0;
	key2_r2<=0;
	key3_r2<=0;
	key4_r2<=0;//对四个状态进行复位置零
	end
	else if(key1)
		begin
			key1_r2<=key1;
		end
	else if(key2)
		begin
			key2_r2<=key2;
		end
	else if(key3)
		begin
			key3_r2<=key3;
		end
	else if(key4)
		begin
			key4_r2<=key4;//如果按下，将其状态传到对应寄存器
		end
	else if(key2_r2&&dir)
	begin
		key1_r2<=0;//按下key2后对key1的状态清零，表示离开一楼
		if(waittime==3'd5)
			key2_r2<=0;//按下key2后在二楼等待5秒后key2_r2清零
	end
	else if(key3_r2&&dir)
	begin
		key1_r2<=0;
		if(waittime==3'd5)
			key3_r2<=0;
	end
	else if(key4_r2&&dir)
	begin
		key1_r2<=0;
		if(waittime==3'd5)
			key4_r2<=0;
	end
	else if(!key1_r2&&!key2_r2&&!key3_r2&&!key4_r2)
	begin
		key1_r2<=1;//如果无操作的话，电梯将返回一楼
	end
	else if(key3_r2&&!dir)
		begin
			key1_r2<=1;//如果是下降状态，默认最终到达一楼，此时key1_r2为1
			if(waittime==3'd5)
				key3_r2<=0;
		end
	else if(key2_r2&&!dir)
		begin
			key1_r2<=1;
			if(waittime==3'd5)
				key2_r2<=0;
		end
	else if(key1_r2)
		begin
		end

end

计数器cnt

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
always@(posedge clk)begin
	if(~rst_n)
		cnt<=10;//复位时计数器为10，代表1楼；后面20代表2楼，以此类推
	else if(key2_r2&&dir)
	begin
		cnt<=cnt+1;//上升过程中cnt加一，下降过程中cnt减一
		if(cnt==8'd20)
		cnt<=cnt;//到达20后计数器保持不变，此时waittime开始计时
	end
	else if(key3_r2&&dir)
	begin
		cnt<=cnt+1;
		if(cnt==8'd30)
		cnt<=cnt;
	end
	else if(key4_r2&&dir)
	begin
		cnt<=cnt+1;
		if(cnt==8'd40)
		cnt<=cnt;
	end
	else if(!key1_r2&&!key2_r2&&!key3_r2&&!key4_r2)
	begin
		cnt<=cnt-1;
		if(cnt==8'd10)
			cnt<=cnt;
	end
	else if(key3_r2&&!dir)
		begin
			cnt<=cnt-1;
			if(cnt==8'd30)
				cnt<=cnt;
		end
	else if(key2_r2&&!dir)
		begin
			cnt<=cnt-1;
			if(cnt==8'd20)
				cnt<=cnt;
		end
	else if(key1_r2)
		begin
			cnt<=cnt-1;
			if(cnt==8'd10)
				cnt<=cnt;
		end

end

等待时间waittime

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
always@(posedge clk)begin
	if(~rst_n)
		waittime<=0;
	else if(key2_r2&&cnt==8'd20&&dir)
	begin
		waittime<=waittime+1;//到达所在楼层后开始计算等待时长
		if(waittime==3'd5)
			waittime<=0;
	end
	else if(key3_r2&&cnt==8'd30&&dir)
	begin
		waittime<=waittime+1;
		if(waittime==3'd5)
			waittime<=0;
	end
	else if(key4_r2&&cnt==8'd40&&dir)
	begin
		waittime<=waittime+1;
		if(waittime==3'd5)
			waittime<=0;
	end
	else if(!key1_r2&&!key2_r2&&!key3_r2&&!key4_r2)
	begin
		cnt<=cnt-1;
		if(cnt==8'd10)
			cnt<=cnt;
	end
	else if(key3_r2&&cnt==8'd30&&!dir)
		begin
			waittime<=waittime+1;
			if(waittime==3'd5)
			waittime<=0;
		end
	else if(key2_r2&&cnt==8'd20&&!dir)
		begin
		waittime<=waittime+1;
		if(waittime==3'd5)
			waittime<=0;
		end
	else waittime<=waittime;
end

方向dir

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
always@(posedge clk)begin
	if(~rst_n)
		dir<=1;
	else if(key2_r2&&(cnt==8'd10))//如果按了二楼而当前处于一楼，那么方向上升
		dir<=1;
	else if(key3_r2&&(cnt==8'd20))
		dir<=1;
	else if(key4_r2&&(cnt==8'd30))
		dir<=1;
	else if(key4_r2&&(cnt==8'd40)&&(waittime==3'd5))
		dir<=0;//如果按了四楼且当前处于四楼，等待5秒后，方向变为向下
	else if(key3_r2&&(cnt==8'd35))
		dir<=0;
	else if(key2_r2&&(cnt==8'd30))
		dir<=0;
	else if(key1_r2&&(cnt==8'd10))
		dir<=1;

end

小灯led

复制代码
1
2
3
4
5
assign led1=key1_r2?1:0;//只要key1_r2的状态为1，那么小灯就亮

assign led2=(key2_r2&&(cnt==8'd20))?0:key2_r2?1:0;//只要key2按下，那么小灯就开始亮，直到到达对应楼层
assign led3=(key3_r2&&(cnt==8'd30))?0:key3_r2?1:0;
assign led4=(key4_r2&&(cnt==8'd40))?0:key4_r2?1:0;

全部代码

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
197
198
199
200
201
202
203
204
205
206
207
208
209
210
211
212
213
214
215
216
217
218
219
220
221
222
223
224
225
226
227
228
229
230
231
232
233
234
235
236
237
238
239
240
241
242
243
244
245
246
247
248
249
250
251
252
253
254
255
256
257
258
259
260
261
262
263
264
265
266
267
268
269
270
271
272
273
274
275
module test2(
	input clk,
	input rst_n,
	input  key1,
	input  key2,
	input  key3,
	input  key4,
	output reg led1,
	output reg led2,
	output reg led3,
	output reg led4
	);
reg [7:0]cnt;
reg dir;
reg [2:0]waittime;
reg key1_r2,key2_r2,key3_r2,key4_r2;




//key
always@(posedge clk)begin
	if(~rst_n)
	begin
	key1_r2<=0;
	key2_r2<=0;
	key3_r2<=0;
	key4_r2<=0;
	end
	else if(key1)
		begin
			key1_r2<=key1;
		end
	else if(key2)
		begin
			key2_r2<=key2;
		end
	else if(key3)
		begin
			key3_r2<=key3;
		end
	else if(key4)
		begin
			key4_r2<=key4;
		end
	else if(key2_r2&&dir)
	begin
		key1_r2<=0;
		if(waittime==3'd5)
			key2_r2<=0;
	end
	else if(key3_r2&&dir)
	begin
		key1_r2<=0;
		if(waittime==3'd5)
			key3_r2<=0;
	end
	else if(key4_r2&&dir)
	begin
		key1_r2<=0;
		if(waittime==3'd5)
			key4_r2<=0;
	end
	else if(!key1_r2&&!key2_r2&&!key3_r2&&!key4_r2)
	begin
		key1_r2<=1;
	end
	else if(key3_r2&&!dir)
		begin
			key1_r2<=1;
			if(waittime==3'd5)
				key3_r2<=0;
		end
	else if(key2_r2&&!dir)
		begin
			key1_r2<=1;
			if(waittime==3'd5)
				key2_r2<=0;
		end
	else if(key1_r2)
		begin
		end

end




//cnt
always@(posedge clk)begin
	if(~rst_n)
		cnt<=10;
	else if(key2_r2&&dir)
	begin
		cnt<=cnt+1;
		if(cnt==8'd20)
		cnt<=cnt;
	end
	else if(key3_r2&&dir)
	begin
		cnt<=cnt+1;
		if(cnt==8'd30)
		cnt<=cnt;
	end
	else if(key4_r2&&dir)
	begin
		cnt<=cnt+1;
		if(cnt==8'd40)
		cnt<=cnt;
	end
	else if(!key1_r2&&!key2_r2&&!key3_r2&&!key4_r2)
	begin
		cnt<=cnt-1;
		if(cnt==8'd10)
			cnt<=cnt;
	end
	else if(key3_r2&&!dir)
		begin
			cnt<=cnt-1;
			if(cnt==8'd30)
				cnt<=cnt;
		end
	else if(key2_r2&&!dir)
		begin
			cnt<=cnt-1;
			if(cnt==8'd20)
				cnt<=cnt;
		end
	else if(key1_r2)
		begin
			cnt<=cnt-1;
			if(cnt==8'd10)
				cnt<=cnt;
		end

end

//waittime
always@(posedge clk)begin
	if(~rst_n)
		waittime<=0;
	else if(key2_r2&&cnt==8'd20&&dir)
	begin
		waittime<=waittime+1;
		if(waittime==3'd5)
			waittime<=0;
	end
	else if(key3_r2&&cnt==8'd30&&dir)
	begin
		waittime<=waittime+1;
		if(waittime==3'd5)
			waittime<=0;
	end
	else if(key4_r2&&cnt==8'd40&&dir)
	begin
		waittime<=waittime+1;
		if(waittime==3'd5)
			waittime<=0;
	end
	else if(!key1_r2&&!key2_r2&&!key3_r2&&!key4_r2)
	begin
		cnt<=cnt-1;
		if(cnt==8'd10)
			cnt<=cnt;
	end
	else if(key3_r2&&cnt==8'd30&&!dir)
		begin
			waittime<=waittime+1;
			if(waittime==3'd5)
			waittime<=0;
		end
	else if(key2_r2&&cnt==8'd20&&!dir)
		begin
		waittime<=waittime+1;
		if(waittime==3'd5)
			waittime<=0;
		end
	else waittime<=waittime;
end
//dir

always@(posedge clk)begin
	if(~rst_n)
		dir<=1;
	else if(key2_r2&&(cnt==8'd10))
		dir<=1;
	else if(key3_r2&&(cnt==8'd20))
		dir<=1;
	else if(key4_r2&&(cnt==8'd30))
		dir<=1;
	else if(key4_r2&&(cnt==8'd40)&&(waittime==3'd5))
		dir<=0;
	else if(key3_r2&&(cnt==8'd35))
		dir<=0;
	else if(key2_r2&&(cnt==8'd30))
		dir<=0;
	else if(key1_r2&&(cnt==8'd10))
		dir<=1;

end





assign led1=key1_r2?1:0;

assign led2=(key2_r2&&(cnt==8'd20))?0:key2_r2?1:0;
assign led3=(key3_r2&&(cnt==8'd30))?0:key3_r2?1:0;
assign led4=(key4_r2&&(cnt==8'd40))?0:key4_r2?1:0;
endmodule : test2



`timescale 1ns/1ps

module tb_test2 (); /* this is automatically generated */

	// clock
	logic clk;
	initial begin
		clk = '0;
		forever #(0.5) clk = ~clk;
	end

	// synchronous reset
	logic rst_n;
	initial begin
		rst_n <= '0;
		repeat(10)@(posedge clk);
		rst_n <= '1;
	end

	// (*NOTE*) replace reset, clock, others

	logic  key1;
	logic  key2;
	logic  key3;
	logic  key4;
	logic  led1;
	logic  led2;
	logic  led3;
	logic  led4;

	test2 inst_test2
		(
			.clk   (clk),
			.rst_n (rst_n),
			.key1  (key1),
			.key2  (key2),
			.key3  (key3),
			.key4  (key4),
			.led1  (led1),
			.led2  (led2),
			.led3  (led3),
			.led4  (led4)
		);

	initial begin
		key1=0;
		key2=0;
		key3=0;
		key4=0;
		#30 key2=1;
		#2 key2=0;
		key3=1;
		#2
		key3=0;
		#5 key4=1;
		#2 key4=0;
		#40 key2=1;
		#2 key2=0;
	end

endmodule

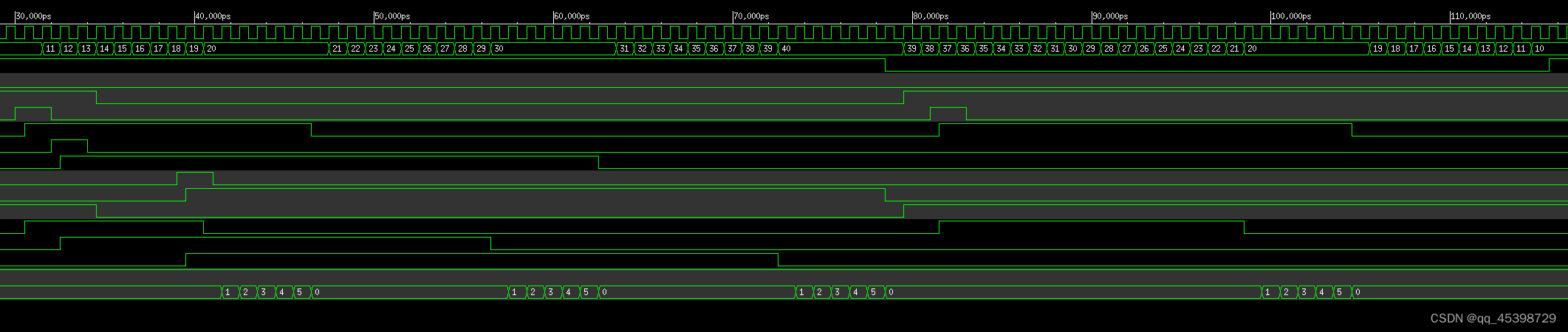

仿真结果



最后

以上就是靓丽高跟鞋最近收集整理的关于四层电梯设计verilog介绍按键key计数器cnt等待时间waittime方向dir小灯led全部代码仿真结果的全部内容，更多相关四层电梯设计verilog介绍按键key计数器cnt等待时间waittime方向dir小灯led全部代码仿真结果内容请搜索靠谱客的其他文章。

本图文内容来源于网友提供，作为学习参考使用，或来自网络收集整理，版权属于原作者所有。
点赞(80)

相关文章

Quartus II使用说明（Verilog HDL二选一数据选择器 ）
Quartus II使用说明（Verilog HDL二选一数据选择器 ）
FPGA编程，verilog实现简易电梯控制系统，某大学数电实验课设
FPGA编程，verilog实现简易电梯控制系统，某大学数电实验课设
Verilog HDL设计——电梯控制器模块
Verilog HDL设计——电梯控制器模块
Verilog HDL3层电梯设计
Verilog HDL3层电梯设计
四层电梯设计verilog介绍按键key计数器cnt等待时间waittime方向dir小灯led全部代码仿真结果
四层电梯设计verilog介绍按键key计数器cnt等待时间waittime方向dir小灯led全部代码仿真结果
基于FPGA和Verilog实现的9层电梯控制器仿真设计数字逻辑与数字系统设计之电梯控制器设计一、设计目的及要求二、工作原理和系统框图三、各部分模块具体功能及设计思路四、调试过程
基于FPGA和Verilog实现的9层电梯控制器仿真设计数字逻辑与数字系统设计之电梯控制器设计一、设计目的及要求二、工作原理和系统框图三、各部分模块具体功能及设计思路四、调试过程
FPGA的六层电梯控制器Verilog语言
FPGA的六层电梯控制器Verilog语言
机器学习--房屋销售的探索性数据分析一、导入相关包二、读取数据 三、做简单的处理  总结
机器学习--房屋销售的探索性数据分析一、导入相关包二、读取数据 三、做简单的处理  总结

评论列表共有 0 条评论

立即
投稿
返回
顶部
