概述
![a88cc5345ed7745d2fc9aee258d12fc0.gif](https://file2.kaopuke.com:8081/files_image/20230513/a88cc5345ed7745d2fc9aee258d12fc0.gif)
![7438a0b10312c095d21cf64dec538647.gif](https://file2.kaopuke.com:8081/files_image/20230513/7438a0b10312c095d21cf64dec538647.gif)
![2d250443977912e448c5b35979cd810e.gif](https://file2.kaopuke.com:8081/files_image/20230513/2d250443977912e448c5b35979cd810e.gif)
Simulink—离散系统与连续系统的转换

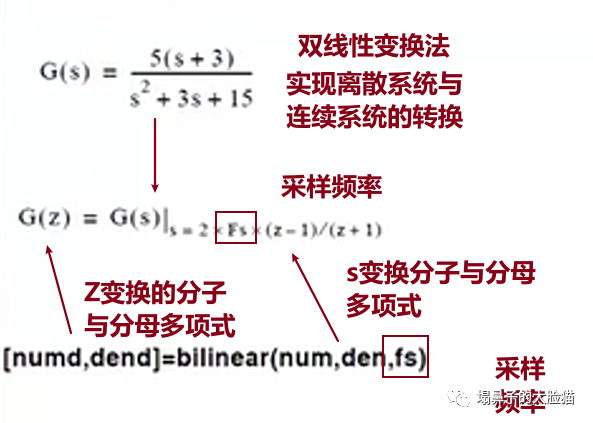

利用双线性变换法可以实现对离散系统与连续系统的转换;
利用c2d的方法对参数进行转换,具体函数参数可在命令行窗口调用 help c2d;

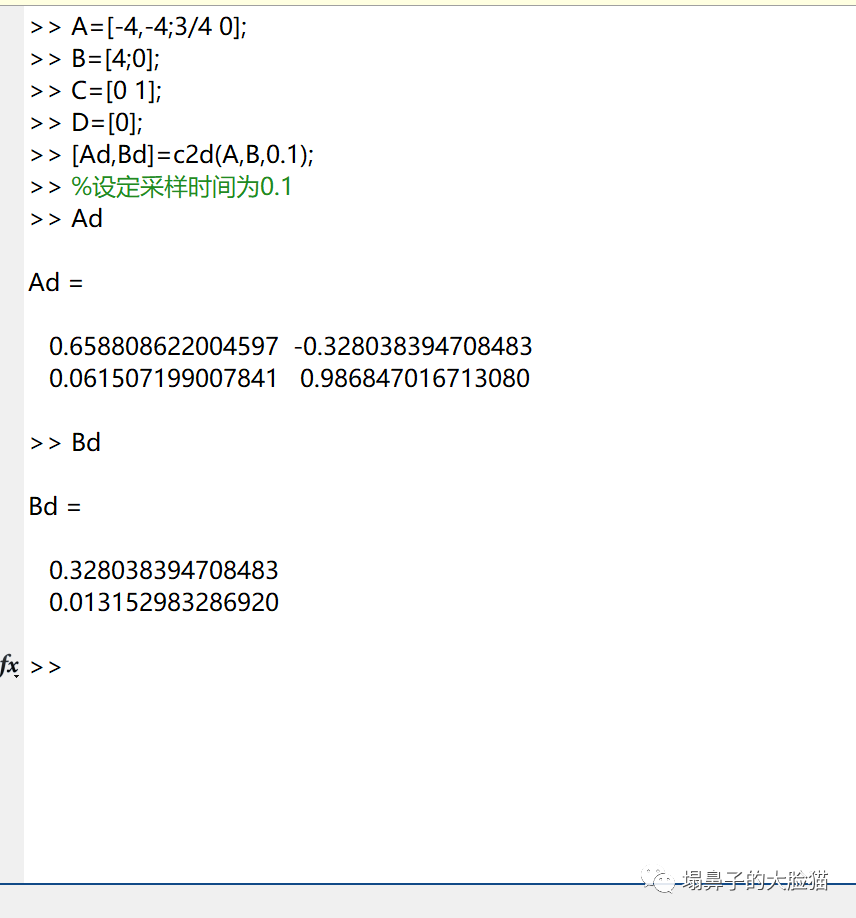

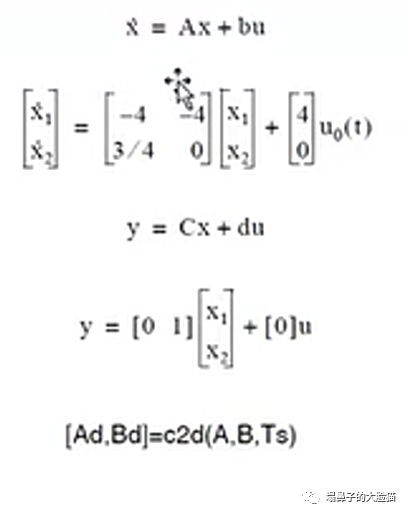

1)由上图传递函数表达式,在matlab中创建相应矩阵;

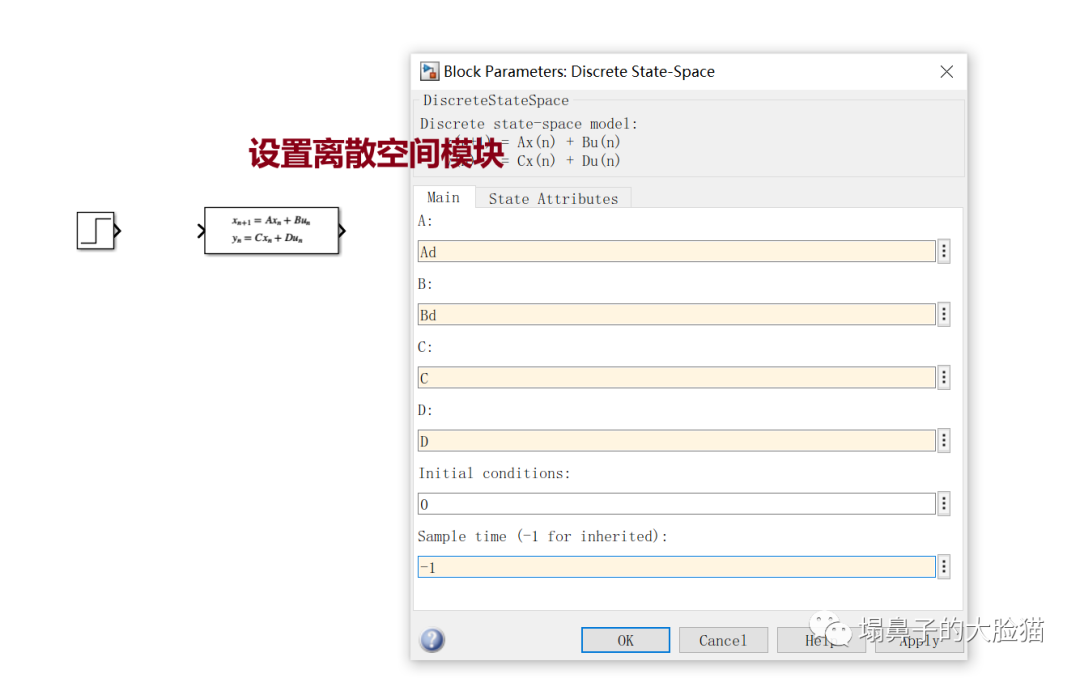

2)设置空间离散模块,并将创建好的矩阵配置进去;

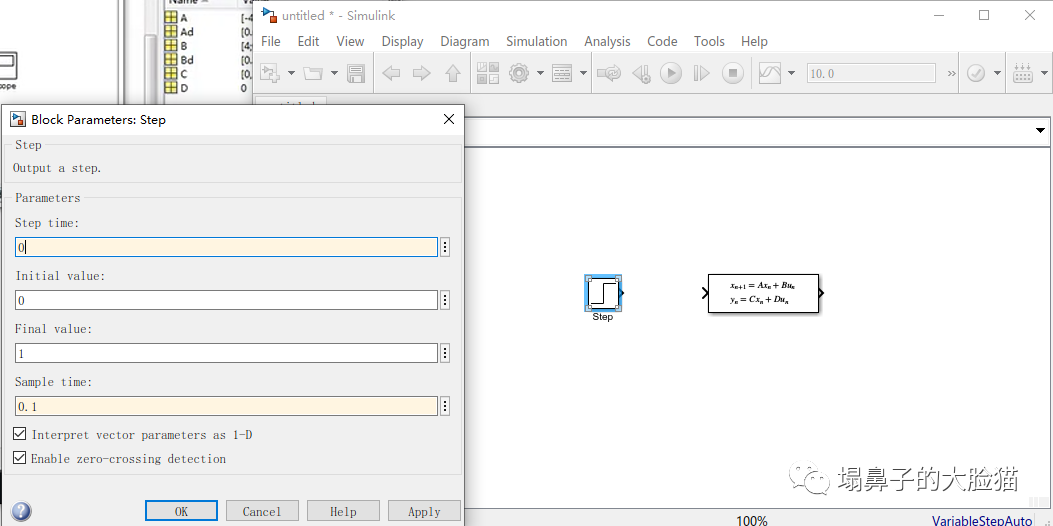

3)配置相应阶跃信号;

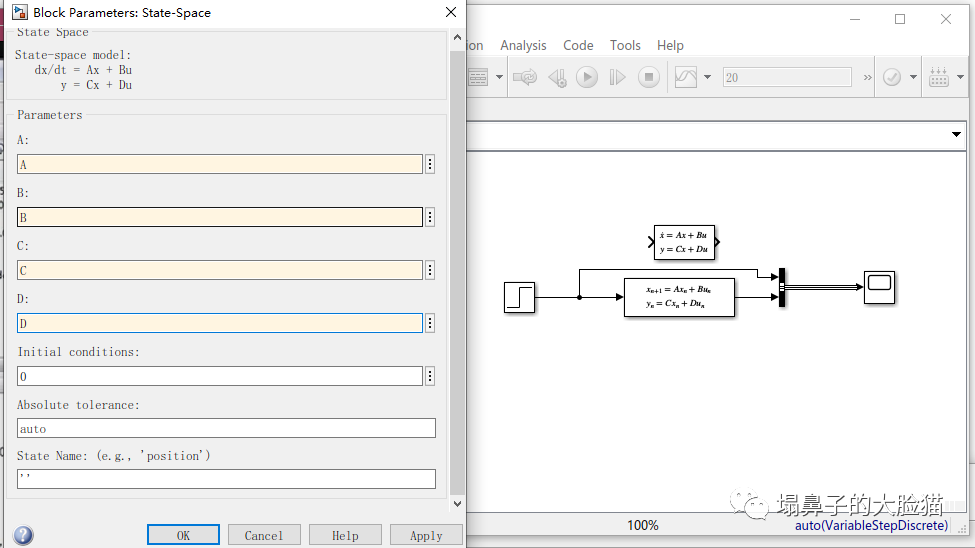

4)加入连续状态空间模块用于对比

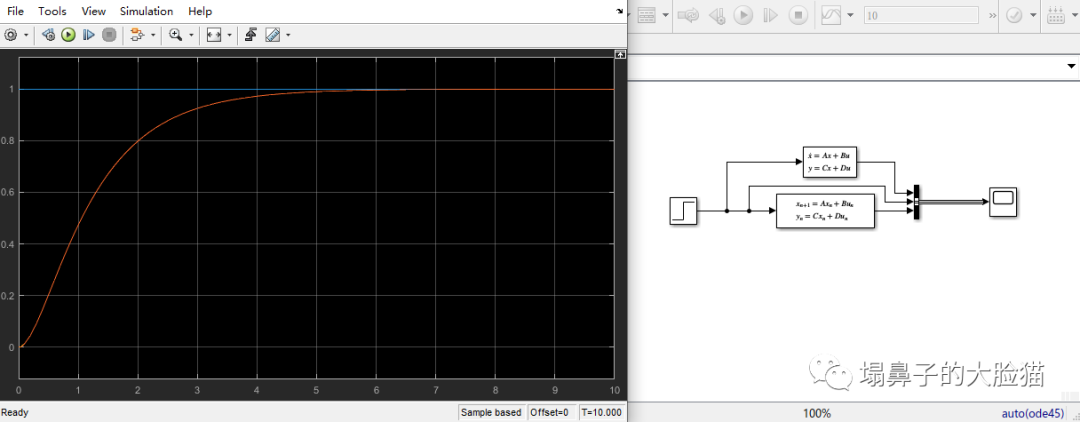

5)可以由波形看出,连续状态空间波形与离散状态空间输出保持一致;
![c6c056b4f407865c008d1048d5a3af94.png](https://file2.kaopuke.com:8081/files_image/20230513/c6c056b4f407865c008d1048d5a3af94.png)
Guide(七)六&坐标轴控件联合

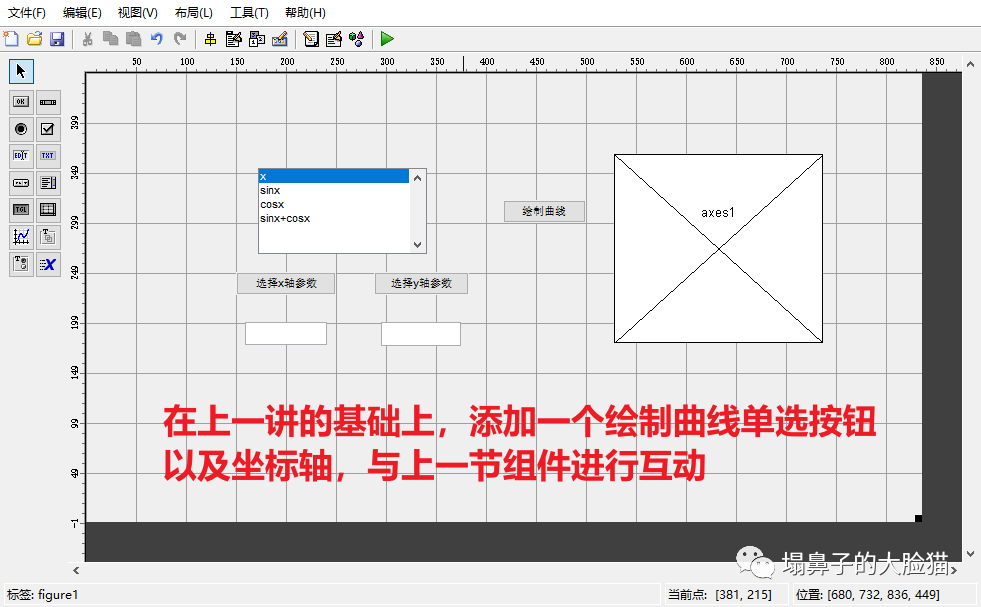

在上一次的文件基础上加入坐标轴控件,进行联合使用。选择对应x轴y轴曲线后在坐标轴中进行显示;

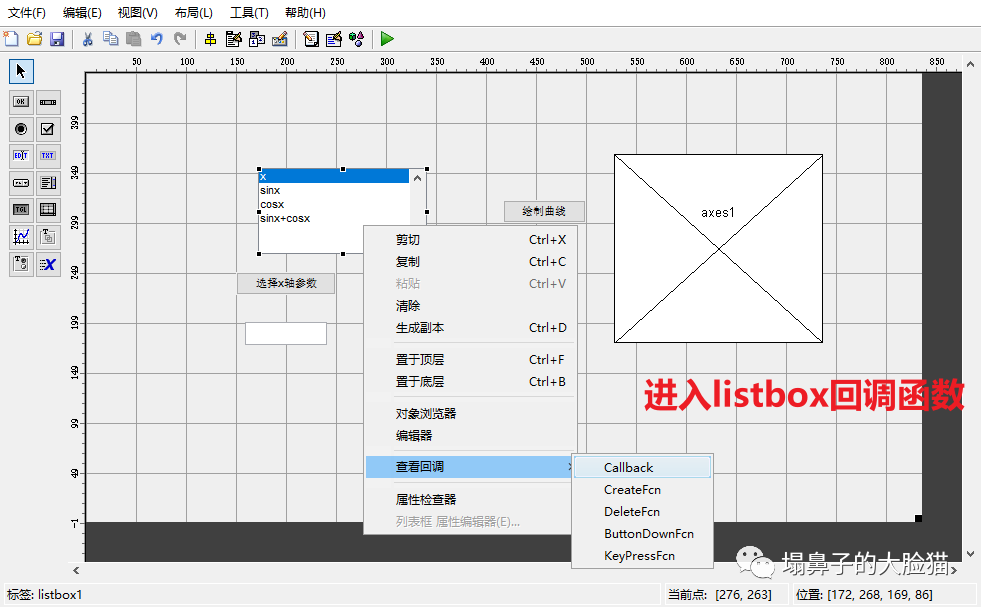

1)由下图进入listbox的回调函数中;

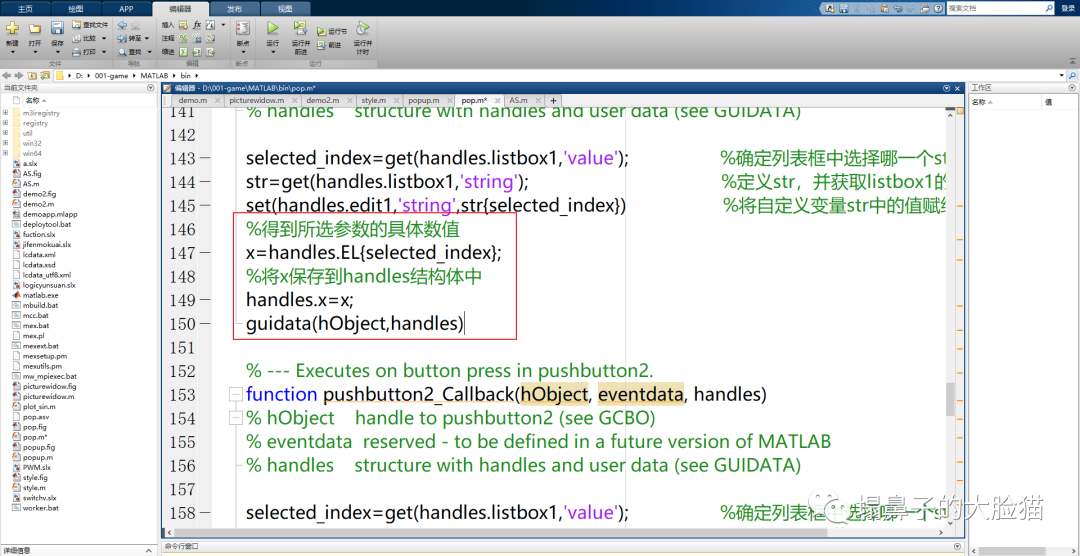

2)在listbox回调函数中定义如下代码;将列表框中包含的函数定义在结构体中并保存;

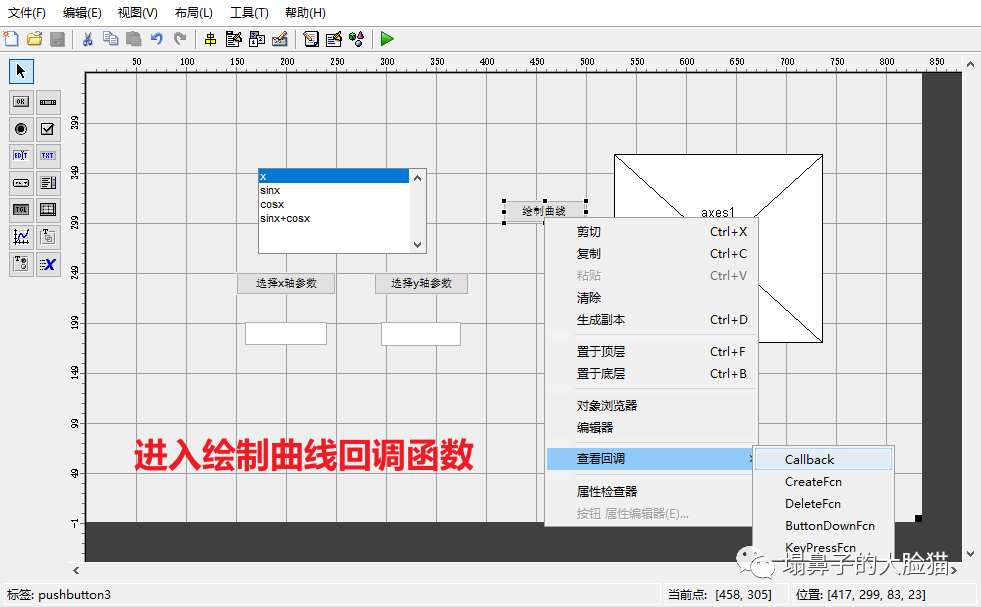

3)进入pushbutton的回调函数中将刚刚自定义的结构体数据进行移植;
4)在绘制曲线的单选按钮回调函数中编写代码设定显示坐标轴;

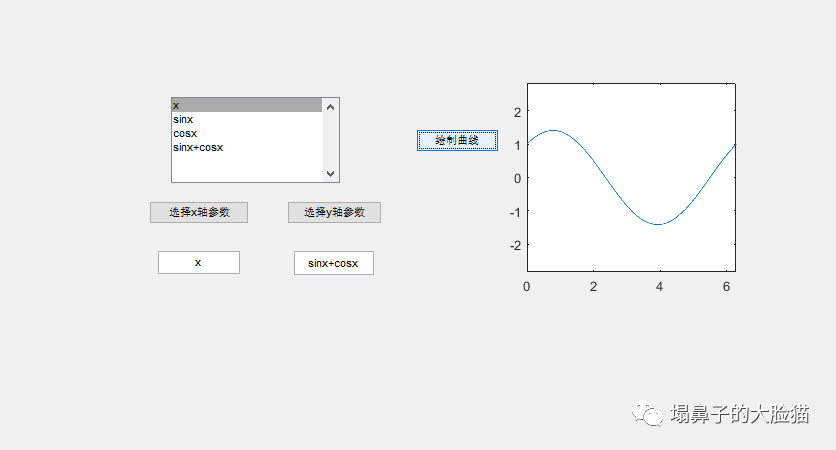

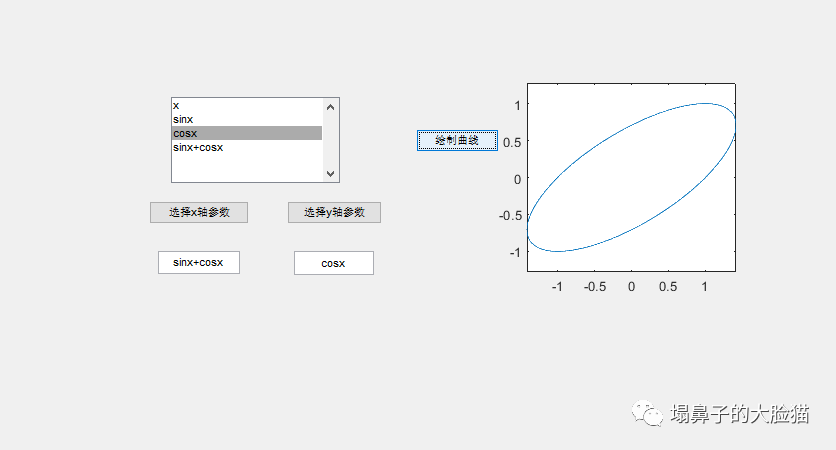

5)完成代码,显示运行结果。
![89abe5c669b9df795d1dd8052356a9ec.png](https://file2.kaopuke.com:8081/files_image/20230513/89abe5c669b9df795d1dd8052356a9ec.png)
![17d45a59c14ebee6fd4a097f8c6fd69d.png](https://file2.kaopuke.com:8081/files_image/20230513/17d45a59c14ebee6fd4a097f8c6fd69d.png)
![ffbb100706b29244f036cc7ff4a70233.png](https://file2.kaopuke.com:8081/files_image/20230513/ffbb100706b29244f036cc7ff4a70233.png)
![87840145a4c97ada0bfc30df8628cfde.png](https://file2.kaopuke.com:8081/files_image/20230513/87840145a4c97ada0bfc30df8628cfde.png)
![215e57ccd656b0011ee677cf5c670d67.png](https://file2.kaopuke.com:8081/files_image/20230513/215e57ccd656b0011ee677cf5c670d67.png)
