quartus仿真27：JK触发器构成的同步二进制加法计数器（分析）

96 阅读 0 评论
我是靠谱客的博主 悲凉月亮，这篇文章主要介绍quartus仿真27：JK触发器构成的同步二进制加法计数器（分析），现在分享给大家，希望可以做个参考。

  • 计数器不需要外部输入，摩尔型电路
  • 二进制加法计数器没有多余状态，4个触发器模为2^4=16

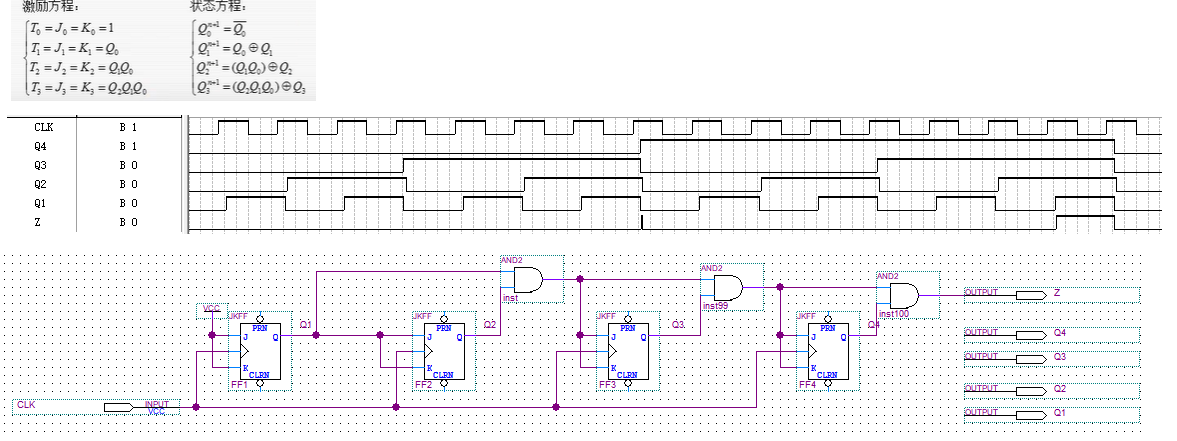

  • JK触发器两端相连构成一个T触发器，当Q3Q2Q1Q0=1111时输出一个脉冲。状态转移图可以自己写出，0000->1111

在这里插入图片描述
