概述

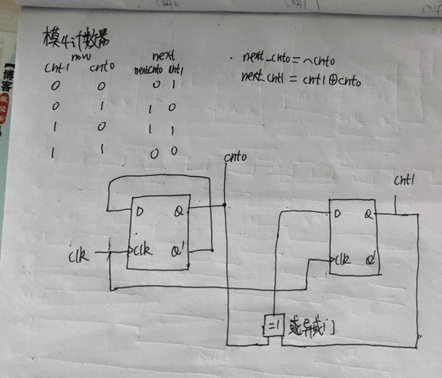

按真值表推算出关系，按照公式画模4计数器
我画出来的是这样的，但是我之前在网上看到的是只有D触发器的，那又是怎么回事呢？

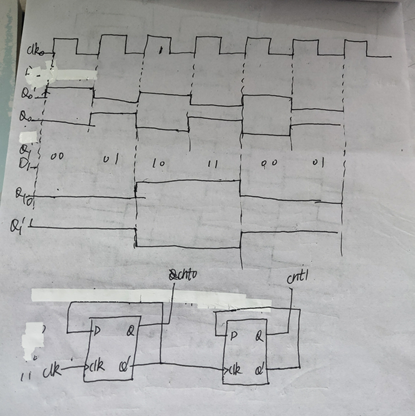

于是我根据电路画出波形图就一目了然了。
只有D触发器的模4计数器，巧妙之处在于将前一级D触发器的Q’作为后一级D触发器的时钟输入。

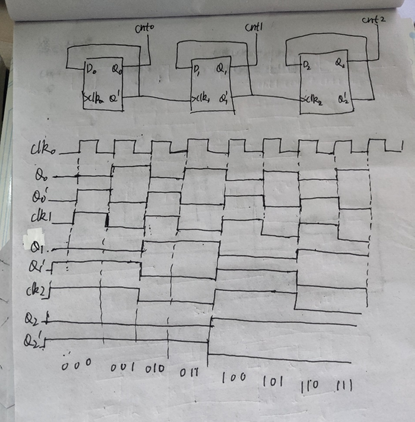

模8计数器类似的。
