1.掌握这三“点”,绘制幅相频率特性曲线图 so easy!

在这里插入图片描述
在这里插入图片描述

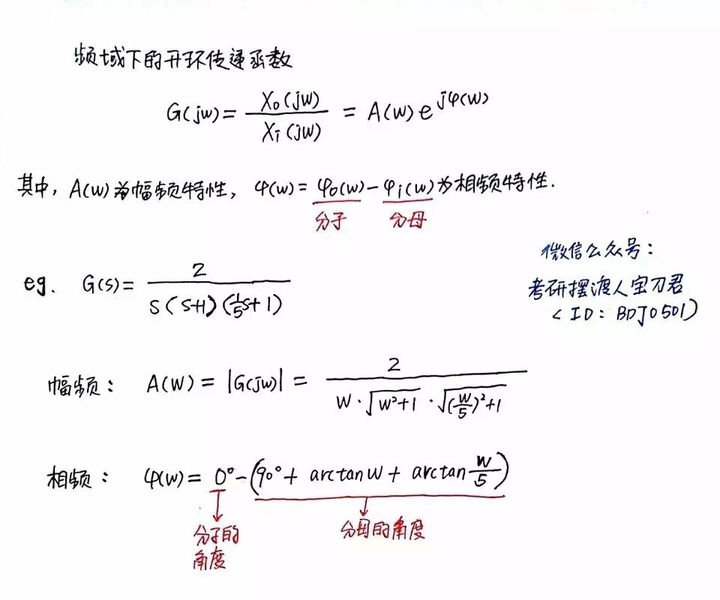

计算模值时,把每一个小环节的模值表达式写出来,然后依次序乘在一起即可;整体的角度等于分子的角度减去分母的角度。当然,你也可以用另外一个方法计算:借助于上下同乘以各个环节的共轭复数,这样就把分母化简成一个实数,把分子化简成了具有一个实部和一个虚部的复数形式,此时, G(jw) 整体就变成了一个复数,这时利用定义计算其模值和相角也可以。只不过,这种计算方法相对于方法1,计算量就太大了,化简起来过于麻烦,因此不建议使用。
