我是靠谱客的博主 无私鸵鸟,这篇文章主要介绍matlab画传输函数幅频曲线,现在分享给大家,希望可以做个参考。

本次要画的传输函数:
在这里插入图片描述

clc;
clear all;
close all;

num = [0,0,1/8];
den = [1,1/8,1/16];

fk=-1/(2*pi):1/(256*pi):1/(2*pi);wk=2*pi*fk;
Hk=freqs(num,den,wk);

plot(fk,20*log10(abs(Hk)),'k','linewidth',2);
xlabel('频率(Hz)'),ylabel('幅度(dB)');

axis([-0.1,0.1,-8,13]);
set(gca,'position',[0 0 1 1]) %去掉坐标系

*代码中含有plot时如何自定义曲线颜色和宽度。
*如果想在输出图片中去掉坐标轴,可以在输出图片窗口的编辑——坐标区属性,自己查找对应坐标轴并修改颜色

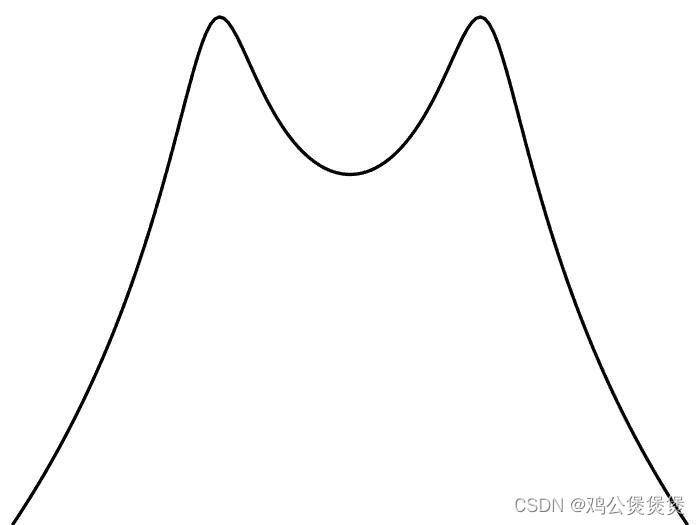

输出效果如下
请添加图片描述

最后

以上就是无私鸵鸟最近收集整理的关于matlab画传输函数幅频曲线的全部内容,更多相关matlab画传输函数幅频曲线内容请搜索靠谱客的其他文章。
