前言

为了帮助同学们完成痛苦的实验课程设计，本作者将其作出的实验结果及代码贴至CSDN中，供同学们学习参考。如有不足或描述不完善之处，敬请各位指出，欢迎各位的斧正！

一、实验目的

（1）熟悉用双线性变换法设计IIR数字滤波器的原理与方法；
（2）学会调用MATLAB信号处理工具箱中滤波器设计函数（或滤波器设计分析工具fdatool）设计各种IIR数字滤波器，学会根据滤波需求确定滤波器指标参数。
（3）掌握IIR数字滤波器的MATLAB实现方法。
（4）通过观察滤波器输入输出信号的时域波形及其频谱，建立数字滤波的概念。

二、实验原理与方法

设计IIR数字滤波器一般采用间接法（脉冲响应不变法和双线性变换法），应用最广泛的是双线性变换法。基本设计过程是：①先将给定的数字滤波器的指标转换成过渡模拟滤波器的指标；②设计过渡模拟滤波器；③将过渡模拟滤波器系统函数转换成数字滤波器的系统函数。MATLAB信号处理工具箱中的各种IIR数字滤波器设计函数都是采用双线性变换法。第六章介绍的滤波器设计函数butter、cheby1、cheby2和ellip可以分别被调用来直接设计巴特沃斯、切比雪夫1、切比雪夫2和椭圆模拟和数字滤波器。本实验要求读者调用如上函数直接设计IIR数字滤波器。
本实验的数字滤波器的MATLAB实现是指调用MATLAB信号处理工具箱函数filter对给定的输入信号x(n)进行滤波，得到滤波后的输出信号y(n）。

三、实验环境

Matlab 7.0及Matlab 2018b

四、实验内容及步骤

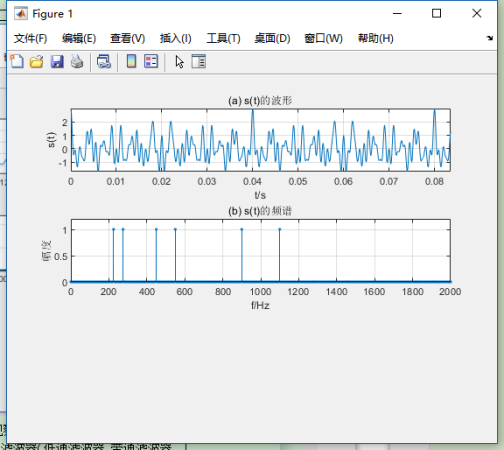

（1）调用信号产生函数mstg产生由三路抑制载波调幅信号相加构成的复合信号st，该函数还会自动绘图显示st的时域波形和幅频特性曲线，如图所示。由图可见，三路信号时域混叠无法在时域分离。但频域是分离的，所以可以通过滤波的方法在频域分离，这就是本实验的目的。

（2）要求将st中三路调幅信号分离，通过观察st的幅频特性曲线，分别确定可以分离st中三路抑制载波单频调幅信号的三个滤波器（低通滤波器、带通滤波器、高通滤波器）的通带截止频率和阻带截止频率。要求滤波器的通带最大衰减为0.1dB,阻带最小衰减为60dB。
提示：抑制载波单频调幅信号的数学表示式为

其中，$cos(2\pi f_{c}t)$称为载波，$f_c$为载波频率，$cos(2\pi f_{0}t)$称为单频调制信号，$f_0$为调制正弦波信号频率，且满足$f_c>f_0$。由上式可见，所谓抑制载波单频调幅信号，就是2个正弦信号相乘，它有2个频率成分：和频$f_c+f_0$和差频$f_c-f_0$，这2个频率成分关于载波频率$f_c$对称。所以，1路抑制载波单频调幅信号的频谱图是关于载波频率$f_c$对称的2根谱线，其中没有载频成分，故取名为抑制载波单频调幅信号。容易看出，图中三路调幅信号的载波频率分别为250Hz、500Hz、1000Hz。如果调制信号m(t)具有带限连续频谱，无直流成分，则$s(t)=m(t)cos(2\pi f_{c}t)$就是一般的抑制载波调幅信号。其频谱图是关于载波频率$f_c$对称的2个边带（上下边带），在专业课通信原理中称为双边带抑制载波(DSB-SC)调幅信号,简称双边带(DSB)信号。如果调制信号m(t)有直流成分，则$s(t)=m(t)cos(2\pi f_{c}t)$就是一般的双边带调幅信号。其频谱图是关于载波频率$f_c$对称的2个边带（上下边带），并包含载频成分。
（3）编程序调用MATLAB滤波器设计函数ellipord和ellip分别设计这三个椭圆滤波器，并绘图显示其幅频响应特性曲线。
（4）调用滤波器实现函数filter，用三个滤波器分别对信号产生函数mstg产生的信号st进行滤波，分离出st中的三路不同载波频率的调幅信号$y_1(n)$、$y_2(n)$和$y_3(n)$，并绘图显示$y_1(n)$、$y_2(n)$和$y_3(n)$的时域波形，观察分离效果。

五、实验结果截图（含分析）

滤波器参数及实验程序清单
1、滤波器参数选取
观察图可知，三路调幅信号的载波频率分别为250Hz、500Hz、1000Hz。带宽（也可以由信号产生函数mstg清单看出）分别为50Hz、100Hz、200Hz。所以，分离混合信号st中三路抑制载波单频调幅信号的三个滤波器（低通滤波器、带通滤波器、高通滤波器）的指标参数选取如下：
对载波频率为250Hz的条幅信号，可以用低通滤波器分离，其指标为
带截止频率$f_p$=280Hz，通带最大衰减$a_p$=0.1dB；
阻带截止频率$f_s$=450Hz，阻带最小衰减$a_s$=60dB，
对载波频率为500Hz的条幅信号，可以用带通滤波器分离，其指标为
带截止频率$f_{pi}$=440Hz，$f_{pu}$=560Hz，通带最大衰减$a_p$=0.1dB；
阻带截止频率$f_{si}$=275Hz，$f_{su}$=900Hz，阻带最小衰减$a_s$=60dB，
对载波频率为1000Hz的条幅信号，可以用高通滤波器分离，其指标为
带截止频率$f_p$=890Hz，通带最大衰减$a_p$=0.1dB；
阻带截止频率$f_s$=550Hz，阻带最小衰减$a_s$=60dB，
说明：（1）为了使滤波器阶数尽可能低，每个滤波器的边界频率选择原则是尽量使滤波器过渡带宽尽可能宽。
（2）与信号产生函数mstg相同，采样频率Fs=10kHz。
（3）为了滤波器阶数最低，选用椭圆滤波器。

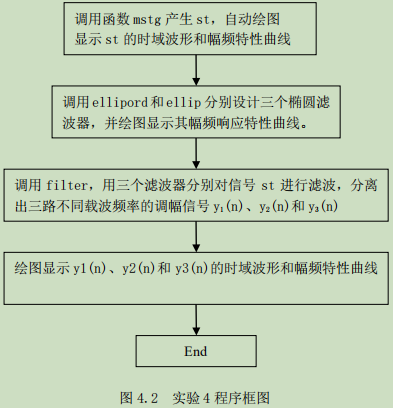

按照图4.2所示的程序框图编写的实验程序为exp4.m。

实验程序清单

%IIR数字滤波器设计及软件实现
clear;close all
Fs=10000;T=1/Fs;%采样频率
%调用信号产生函数mstg产生由三路抑制载波调幅信号相加构成的复合信号st
st=mstg;
%低通滤波器设计与实现=========================================
fp=280;fs=450;
wp=2*fp/Fs;ws=2*fs/Fs;rp=0.1;rs=60;%OF指标(低通滤波器的通、阻带边界频)
[N,wp]=ellipord(wp,ws,rp,rs);%调用ellipord计算椭圆DF阶数N和通带截止频率wp
[B,A]=ellip(N,rp,rs,wp);%调用ellip计算椭圆带通DF系统函数系数向量B和A
y1t=filter(B,A,st);%滤波器软件实现
%低通滤波器设计与实现绘图部分
figure(2);subplot(3,1,1);
myplot(B,A);%调用绘图函数myplot绘制损耗函数曲线
yt='y_1(t)';
subplot(3,1,2);tplot(y1t,T,yt);%调用绘图函数tplot绘制滤波器输出波形
%带通滤波器设计与实现=================================================
fpl=440;fpu=560;fsl=275;fsu=900;
wp=[2*fpl/Fs,2*fpu/Fs];ws=[2*fsl/Fs,2*fsu/Fs];rp=0.1;rs=60;
[N,wp]=ellipord(wp,ws,rp,rs);%调用e1lipord计算椭圆DF阶数N和通带截止频率wp
[B,A]=ellip(N,rp,rs,wp);%调用ellip计算椭圆带通DF系统函数系数向量B和A
y2t=filter(B,A,st);%滤波器软件实现
%带通滤波器设计与实现绘图部分
figure(2);subplot(3,1,1);
myplot(B,A);%调用绘图函数myplot绘制损耗函数曲线
yt='y_2(t)';
subplot(3,1,2);tplot(y2t,T,yt);axis([0,0.08,-1.2,1.2])%调用绘图函数tplot绘制滤波器输出波形
%高通滤波器设计与实现================================================
fp=890;fs=600;
wp=2*fp/Fs;ws=2*fs/Fs;rp=0.1;rs=60;%OF指标(低通滤波器的通、阻带边界频)
[N,wp]=ellipord(wp,ws,rp,rs);%调用ellipord计算椭圆DF阶数N和通带截止频率wp
[B,A]=ellip(N,rp,rs,wp,'high');%调用ellip计算椭圆带通DF系统函数系数向量B和A
y3t=filter(B,A,st);%滤波器软件实现
%高低通滤波器设计与实现绘图部分
figure(2);subplot(3,1,1);
myplot(B,A);%调用绘图函数myplot绘制损耗函数曲线
yt='y_3(t)';
subplot(3,1,2);tplot(y3t,T,yt);axis([0,0.08,-1.2,1.2])

function tplot(xn,T,yn)
n=0:length(xn)-1;
t=n*T;
plot(t,xn);
xlabel('t/s');
ylabel('yn');
axis([0,t(end),min(xn),1.2*max(xn)]);

function myplot(B,A)
[H,W]=freqz(B,A,1000);
m=abs(H);
plot(W/pi,20*log10(m/max(m)));
grid on;
xlabel('omega/pi');
ylabel('幅度(dB)')
axis([0,1,-80,5]);
title('损耗函数曲线');

function st=mstg
%产生信号序列向量st,并显示st的时域波形和频谱
%st=mstg返回三路调幅信号相加形成的混合信号，长度N=1600
N=1600%N为信号st的长度。
Fs=10000;T=1/Fs;Tp=N*T;%采样频率Fs=10kHz，Tp为采样时间
t=0:T:(N-1)*T;k=0:N-1;f=k/Tp;
fc1=Fs/10;%第1路调幅信号的载波频率fc1=1000Hz,
fm1=fc1/10;%第1路调幅信号的调制信号频率fm1=100Hz
fc2=Fs/20;%第2路调幅信号的载波频率fc2=500Hz
fm2=fc2/10;%第2路调幅信号的调制信号频率fm2=50Hz
fc3=Fs/40;%第3路调幅信号的载波频率fc3=250Hz,
fm3=fc3/10;%第3路调幅信号的调制信号频率fm3=25Hz
xt1=cos(2*pi*fm1*t).*cos(2*pi*fc1*t);%产生第1路调幅信号
xt2=cos(2*pi*fm2*t).*cos(2*pi*fc2*t);%产生第2路调幅信号
xt3=cos(2*pi*fm3*t).*cos(2*pi*fc3*t);%产生第3路调幅信号
st=xt1+xt2+xt3;%三路调幅信号相加
fxt=fft(st,N);%计算信号st的频谱
subplot(3,1,1)
plot(t,st);grid;xlabel('t/s');ylabel('s(t)');
axis([0,Tp/8,min(st),max(st)]);title('(a)s(t)的波形')
subplot(3,1,2)
stem(f,abs(fxt)/max(abs(fxt)),'.');grid;title('(b)s(t)的频谱')
axis([0,Fs/5,0,1.2]);
xlabel('f/Hz');ylabel('幅度')

实验程序运行结果及分析讨论

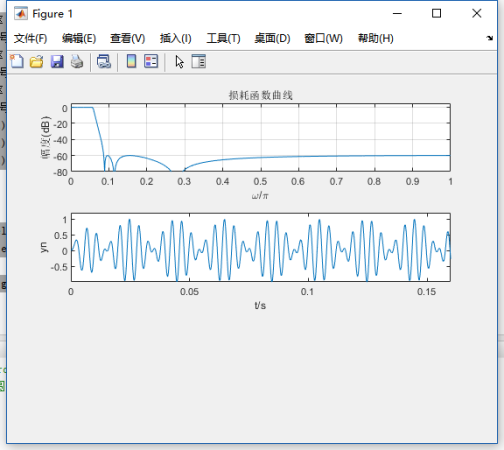

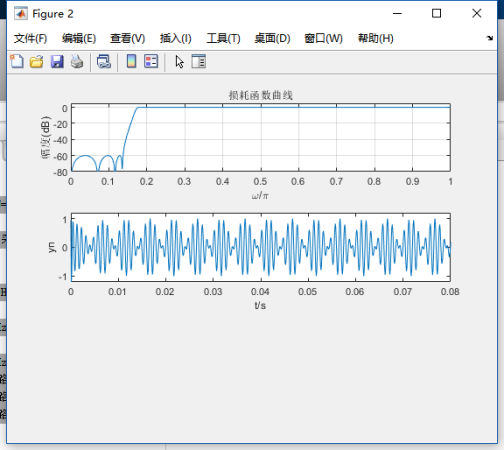

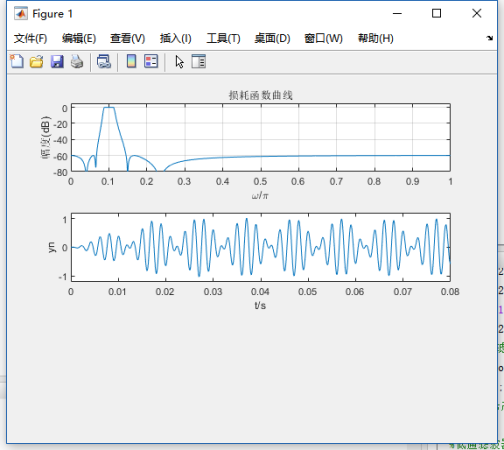

实验4程序运行结果如图所示。由图可见，三个分离滤波器指标参数选取正确，算耗函数曲线达到所给指标。分离出的三路信号y1(n)，y2(n)和y3(n)的波形是抑制载波的单频调幅波。

六、思考题

（1）请阅读信号产生函数mstg，确定三路调幅信号的载波频率和调制信号频率。
（2）信号产生函数mstg中采样点数N=800，对st进行N点FFT可以得到6根理想谱线。如果取N=1000，可否得到6根理想谱线？为什么？N=2000呢？请改变函数mstg中采样点数N的值，观察频谱图验证您的判断是否正确。
（3）修改信号产生函数mstg，给每路调幅信号加入载波成分，产生调幅（AM）信号，重复本实验，观察AM信号与抑制载波调幅信号的时域波形及其频谱的差别。
提示：AM信号表示式：$s(t)=[1+cos(2\pi f_{0}t)]cos(2\pi f_{c}t)$。
答：（1）观察图可知，三路调幅信号的载波频率分别为250Hz、500Hz、1000Hz。带宽（也可以由信号产生函数mstg清单看出）分别为50Hz、100Hz、200Hz。所以，分离混合信号st中三路抑制载波单频调幅信号的三个滤波器（低通滤波器、带通滤波器、高通滤波器）的指标参数选取如下：
对载波频率为250Hz的条幅信号，可以用低通滤波器分离，其指标为
带截止频率$f_p$=280Hz，通带最大衰减$a_p$=0.1dB；
阻带截止频率$f_s$=450Hz，阻带最小衰减$a_s$=60dB，
对载波频率为500Hz的条幅信号，可以用带通滤波器分离，其指标为
带截止频率$f_{pi}$=440Hz，$f_{pu}$=560Hz，通带最大衰减$a_p$=0.1dB；
阻带截止频率$f_{si}$=275Hz，$f_{su}$=900Hz，阻带最小衰减$a_s$=60dB，
对载波频率为1000Hz的条幅信号，可以用高通滤波器分离，其指标为
带截止频率$f_p$=890Hz，通带最大衰减$a_p$=0.1dB；
阻带截止频率$f_s$=550Hz，阻带最小衰减$a_s$=60dB，
（3）因为信号st是周期序列，谱分析时要求观察时间为整数倍周期。所以，
本题的一般解答方法是，先确定信号st的周期，在判断所给采样点数N对应的观察时间Tp=NT是否为st的整数个周期。但信号产生函数mstg产生的信号st共有6个频率成分，求其周期比较麻烦，故采用下面的方法解答。
分析发现，st的每个频率成分都是25Hz的整数倍。采样频率Fs=10kHz=25×400Hz，即在25Hz的正弦波的1个周期中采样400点。所以，当N为400的整数倍时一定为st的整数个周期。因此，采样点数N=800和N=2000时，对st进行N点FFT可以得到6根理想谱线。如果取N=1000，不是400的整数倍，不能得到6根理想谱线。
