概述
基于HL-1学习版开发RFID射频

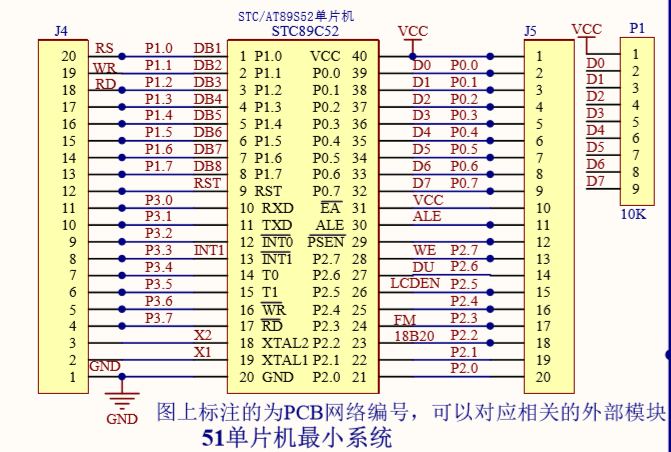

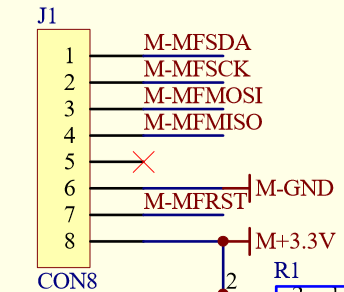

首先先看学习版的原理图和RC522模块的原理图：
图片中重点写出引脚的相应接口名称。
---------------------------------------------------------------手动分割线-----------------------------------------------------------
连线部分详解：
关于淘宝上面买的射频模块差不多都是RC522模块：
如何连线我认为连线部分是自由的，在P口充足的情况下，想这么连这么连！没有什么线必须连那个口这么一说，除了GDN和VCC。
例如：
SAD ——> P2^3
SCK ——> P1^2
MOSI ——>P2^2
MOSO ——>P2^1
RST——>P2^0
GDN ——GDN
VCC ——3.3V(VCC)
警告：单片机引脚口对应的电压是5V因为RC522能接受的电压是3.3V所以我这里就连接了一个降压模块，如果有3.3V的电压VCC就不用降压了。
连线部分就完成了
下面开始看代码部分：
代码部分
代码部分仅仅是为了实现简单的串口通信：所以我这里就写的简单了一点，也是在别人的代码基础上修修改改所得到的。
RC522驱动代码部分
/*
**********************************************************************
* 头文件包含
**********************************************************************
*/
#include <reg52.h>
#include <intrins.h>
#include <string.h>
#include "main.h"
#include "rc522.h"
/*
**********************************************************************
* 本地全局变量
**********************************************************************
*/
// 专用SFR
sfr RCAP2LH = 0xCA;
sfr T2LH = 0xCC;
// RC522 SPI接口定义
sbit MF522_NSS = P2^3; //这是SDA
sbit MF522_SCK = P1^2;
sbit MF522_SI = P2^2;
sbit MF522_SO = P2^1;
sbit MF522_RST = P2^0; //RC500片选
/****************RC522驱动源码**************************************/
/
//功 能：寻卡
//参数说明: req_code[IN]:寻卡方式
// 0x52 = 寻感应区内所有符合14443A标准的卡
// 0x26 = 寻未进入休眠状态的卡
// pTagType[OUT]：卡片类型代码
// 0x4400 = Mifare_UltraLight
// 0x0400 = Mifare_One(S50)
// 0x0200 = Mifare_One(S70)
// 0x0800 = Mifare_Pro(X)
// 0x4403 = Mifare_DESFire
//返 回: 成功返回MI_OK
/
char PcdRequest(unsigned char req_code,unsigned char *pTagType){
char status;
unsigned int unLen;
unsigned char ucComMF522Buf[MAXRLEN];
ClearBitMask(Status2Reg,0x08);
WriteRawRC(BitFramingReg,0x07);
SetBitMask(TxControlReg,0x03);
ucComMF522Buf[0] = req_code;
status = PcdComMF522(PCD_TRANSCEIVE,ucComMF522Buf,1,ucComMF522Buf,&unLen);
if ((status == MI_OK) && (unLen == 0x10))
{
*pTagType = ucComMF522Buf[0];
*(pTagType+1) = ucComMF522Buf[1];
}
else
{ status = MI_ERR; }
return status;
}
/
//功 能：防冲撞
//参数说明: pSnr[OUT]:卡片序列号，4字节
//返 回: 成功返回MI_OK
/
char PcdAnticoll(unsigned char *pSnr)
{
char status;
unsigned char i,snr_check=0;
unsigned int unLen;
unsigned char ucComMF522Buf[MAXRLEN];
ClearBitMask(Status2Reg,0x08);
WriteRawRC(BitFramingReg,0x00);
ClearBitMask(CollReg,0x80);
ucComMF522Buf[0] = PICC_ANTICOLL1;
ucComMF522Buf[1] = 0x20;
status = PcdComMF522(PCD_TRANSCEIVE,ucComMF522Buf,2,ucComMF522Buf,&unLen);
if (status == MI_OK)
{
for (i=0; i<4; i++)
{
*(pSnr+i) = ucComMF522Buf[i];
snr_check ^= ucComMF522Buf[i];
}
if (snr_check != ucComMF522Buf[i])
{ status = MI_ERR; }
}
SetBitMask(CollReg,0x80);
return status;
}
/
//功 能：读取M1卡一块数据
//参数说明: addr[IN]：块地址
// pData[OUT]：读出的数据，16字节
//返 回: 成功返回MI_OK
/
char PcdRead(unsigned char addr,unsigned char *pData)
{
char status;
unsigned int unLen;
unsigned char i,ucComMF522Buf[MAXRLEN];
ucComMF522Buf[0] = PICC_READ;
ucComMF522Buf[1] = addr;
CalulateCRC(ucComMF522Buf,2,&ucComMF522Buf[2]);
status = PcdComMF522(PCD_TRANSCEIVE,ucComMF522Buf,4,ucComMF522Buf,&unLen);
if ((status == MI_OK) && (unLen == 0x90))
// { memcpy(pData, ucComMF522Buf, 16); }
{
for (i=0; i<16; i++)
{ *(pData+i) = ucComMF522Buf[i]; }
}
else
{ status = MI_ERR; }
return status;
}
/
//功 能：写数据到M1卡一块
//参数说明: addr[IN]：块地址
// pData[IN]：写入的数据，16字节
//返 回: 成功返回MI_OK
/
char PcdWrite(unsigned char addr,unsigned char *pData)
{
char status;
unsigned int unLen;
unsigned char i,ucComMF522Buf[MAXRLEN];
ucComMF522Buf[0] = PICC_WRITE;
ucComMF522Buf[1] = addr;
CalulateCRC(ucComMF522Buf,2,&ucComMF522Buf[2]);
status = PcdComMF522(PCD_TRANSCEIVE,ucComMF522Buf,4,ucComMF522Buf,&unLen);
if ((status != MI_OK) || (unLen != 4) || ((ucComMF522Buf[0] & 0x0F) != 0x0A))
{ status = MI_ERR; }
if (status == MI_OK)
{
//memcpy(ucComMF522Buf, pData, 16);
for (i=0; i<16; i++)
{ ucComMF522Buf[i] = *(pData+i); }
CalulateCRC(ucComMF522Buf,16,&ucComMF522Buf[16]);
status = PcdComMF522(PCD_TRANSCEIVE,ucComMF522Buf,18,ucComMF522Buf,&unLen);
if ((status != MI_OK) || (unLen != 4) || ((ucComMF522Buf[0] & 0x0F) != 0x0A))
{ status = MI_ERR; }
}
return status;
}
/
//功 能：复位RC522
//返 回: 成功返回MI_OK
/
char PcdReset(void){
MF522_RST=1;
_nop_();//空机器指令
MF522_RST=0;
_nop_();
MF522_RST=1;
_nop_();
WriteRawRC(CommandReg,PCD_RESETPHASE); //往寄出去地址01，写0x0F
_nop_();
WriteRawRC(ModeReg,0x3D); //和Mifare卡通讯，CRC初始值0x6363，CRCPreset=01
WriteRawRC(TReloadRegL,30); //定时器重装值，分为两个8位寄存器，初始值都为0x00
WriteRawRC(TReloadRegH,0);
WriteRawRC(TModeReg,0x8D); //内部定时器的设置1000 1101,后四位为TPrescalerReg的高四位
WriteRawRC(TPrescalerReg,0x3E); //为TPregScaler低8位，Ftimer = 6.78MHZ/TPreScaler
WriteRawRC(TxAutoReg,0x40);
return MI_OK;
}
//
//设置RC632的工作方式
//
char M500PcdConfigISOType(unsigned char type){
if (type == 'A') //ISO14443_A
{
ClearBitMask(Status2Reg,0x08);
WriteRawRC(ModeReg,0x3D);//3
WriteRawRC(RxSelReg,0x86);//
WriteRawRC(RFCfgReg,0x7F); //4F
WriteRawRC(TReloadRegL,30);//tmoLength);// TReloadVal = 'h6a =tmoLength(dec)
WriteRawRC(TReloadRegH,0);
WriteRawRC(TModeReg,0x8D);
WriteRawRC(TPrescalerReg,0x3E);
delay_10ms(1);
PcdAntennaOn();
}
else{ return -1; }
return MI_OK;
}
/
//功 能：读RC632寄存器
//参数说明：Address[IN]:寄存器地址
//返 回：读出的值
/
unsigned char ReadRawRC(unsigned char Address){
unsigned char i, ucAddr;
unsigned char ucResult=0;
MF522_SCK = 0;
MF522_NSS = 0;
ucAddr = ((Address<<1)&0x7E)|0x80;
for(i=8;i>0;i--)
{
MF522_SI = ((ucAddr&0x80)==0x80);
MF522_SCK = 1;
ucAddr <<= 1;
MF522_SCK = 0;
}
for(i=8;i>0;i--)
{
MF522_SCK = 1;
ucResult <<= 1;
ucResult|=(bit)MF522_SO;
MF522_SCK = 0;
}
MF522_NSS = 1;
MF522_SCK = 1;
return ucResult;
}
/
//功 能：写RC632寄存器
//参数说明：Address[IN]:寄存器地址
// value[IN]:写入的值
/
void WriteRawRC(unsigned char Address, unsigned char value){
unsigned char i, ucAddr;
MF522_SCK = 0;
MF522_NSS = 0;
ucAddr = ((Address<<1)&0x7E);
for(i=8;i>0;i--)
{
MF522_SI = ((ucAddr&0x80)==0x80);
MF522_SCK = 1;
ucAddr <<= 1;
MF522_SCK = 0;
}
for(i=8;i>0;i--)
{
MF522_SI = ((value&0x80)==0x80);
MF522_SCK = 1;
value <<= 1;
MF522_SCK = 0;
}
MF522_NSS = 1;
MF522_SCK = 1;
}
/
//功 能：置RC522寄存器位
//参数说明：reg[IN]:寄存器地址
// mask[IN]:置位值
/
void SetBitMask(unsigned char reg,unsigned char mask)
{
char tmp = 0x0;
tmp = ReadRawRC(reg);
WriteRawRC(reg,tmp | mask); // set bit mask
}
/
//功 能：清RC522寄存器位
//参数说明：reg[IN]:寄存器地址
// mask[IN]:清位值
/
void ClearBitMask(unsigned char reg,unsigned char mask)
{
char tmp = 0x0;
tmp = ReadRawRC(reg);
WriteRawRC(reg, tmp & ~mask); // clear bit mask
}
/
//功 能：通过RC522和ISO14443卡通讯
//参数说明：Command[IN]:RC522命令字
// pInData[IN]:通过RC522发送到卡片的数据
// InLenByte[IN]:发送数据的字节长度
// pOutData[OUT]:接收到的卡片返回数据
// *pOutLenBit[OUT]:返回数据的位长度
/
char PcdComMF522(unsigned char Command,
unsigned char *pInData,
unsigned char InLenByte,
unsigned char *pOutData,
unsigned int *pOutLenBit)
{
char status = MI_ERR;
unsigned char irqEn = 0x00;
unsigned char waitFor = 0x00;
unsigned char lastBits;
unsigned char n;
unsigned int i;
switch (Command)
{
case PCD_AUTHENT:
irqEn = 0x12;
waitFor = 0x10;
break;
case PCD_TRANSCEIVE:
irqEn = 0x77;
waitFor = 0x30;
break;
default:
break;
}
WriteRawRC(ComIEnReg,irqEn|0x80);
ClearBitMask(ComIrqReg,0x80);
WriteRawRC(CommandReg,PCD_IDLE);
SetBitMask(FIFOLevelReg,0x80);
for (i=0; i<InLenByte; i++)
{ WriteRawRC(FIFODataReg, pInData[i]); }
WriteRawRC(CommandReg, Command);
if (Command == PCD_TRANSCEIVE)
{ SetBitMask(BitFramingReg,0x80); }
// i = 600;//根据时钟频率调整，操作M1卡最大等待时间25ms
i = 2000;//900,1100,1700,2000,2700
do
{
n = ReadRawRC(ComIrqReg);
i--;
}
while ((i!=0) && !(n&0x01) && !(n&waitFor));
ClearBitMask(BitFramingReg,0x80);
if (i!=0)
{
if(!(ReadRawRC(ErrorReg)&0x1B))
{
status = MI_OK;
if (n & irqEn & 0x01)
{ status = MI_NOTAGERR; }
if (Command == PCD_TRANSCEIVE)
{
n = ReadRawRC(FIFOLevelReg);
lastBits = ReadRawRC(ControlReg) & 0x07;
if (lastBits)
{ *pOutLenBit = (n-1)*8 + lastBits; }
else
{ *pOutLenBit = n*8; }
if (n == 0)
{ n = 1; }
if (n > MAXRLEN)
{ n = MAXRLEN; }
for (i=0; i<n; i++)
{ pOutData[i] = ReadRawRC(FIFODataReg); }
}
}
else
{ status = MI_ERR; }
}
SetBitMask(ControlReg,0x80); // stop timer now
WriteRawRC(CommandReg,PCD_IDLE);
return status;
}
/
//开启天线
//每次启动或关闭天险发射之间应至少有1ms的间隔
/
void PcdAntennaOn(){
unsigned char i;
i = ReadRawRC(TxControlReg);
if (!(i & 0x03))
{
SetBitMask(TxControlReg, 0x03);
}
}
/
//关闭天线
/
void PcdAntennaOff()
{
ClearBitMask(TxControlReg, 0x03);
}
void delay_10ms(unsigned int _10ms)
{
#ifndef NO_TIMER2
RCAP2LH = RCAP2_10ms;
T2LH = RCAP2_10ms;
TR2 = TRUE;
while (_10ms--)
{
while (!TF2);
TF2 = FALSE;
}
TR2 = FALSE;
#else
while (_10ms--)
{
delay_50us(19);
if (CmdValid)
return;
delay_50us(20);
if (CmdValid)
return;
delay_50us(20);
if (CmdValid)
return;
delay_50us(20);
if (CmdValid)
return;
delay_50us(20);
if (CmdValid )
return;
delay_50us(20);
if (CmdValid)
return;
delay_50us(20);
if (CmdValid)
return;
delay_50us(20);
if (CmdValid)
return;
delay_50us(20);
if (CmdValid)
return;
delay_50us(19);
if (CmdValid)
return;
}
#endif
}
（和RC522.C文件配合的）RC522.H文件如下：
#ifndef __RC522_H__
#define __RC522_H__
/*
**********************************************************************
* 头文件包含
**********************************************************************
*/
#include "common.h"
/*
**********************************************************************
* 本地宏定义
**********************************************************************
*/
#define MAXRLEN 18
/
//Mifare_One卡片命令字
/
#define PICC_REQIDL 0x26 //寻天线区内未进入休眠状态
#define PICC_REQALL 0x52 //寻天线区内全部卡
#define PICC_ANTICOLL1 0x93 //选卡
#define PICC_ANTICOLL2 0x95 //防冲撞
#define PICC_AUTHENT1A 0x60 //验证A密钥
#define PICC_AUTHENT1B 0x61 //验证B密钥
#define PICC_READ 0x30 //读块
#define PICC_WRITE 0xA0 //写块
#define PICC_DECREMENT 0xC0 //扣款
#define PICC_INCREMENT 0xC1 //充值
#define PICC_RESTORE 0xC2 //调块数据到缓冲区
#define PICC_TRANSFER 0xB0 //保存缓冲区中数据
#define PICC_HALT 0x50 //休眠
/
//MF522命令字
/
#define PCD_IDLE 0x00 //取消当前命令
#define PCD_AUTHENT 0x0E //验证密钥
#define PCD_RECEIVE 0x08 //接收数据
#define PCD_TRANSMIT 0x04 //发送数据
#define PCD_TRANSCEIVE 0x0C //发送并接收数据
#define PCD_RESETPHASE 0x0F //复位
#define PCD_CALCCRC 0x03 //CRC计算
/
//MF522 FIFO长度定义
/
#define DEF_FIFO_LENGTH 64 //FIFO size=64byte
/
//MF522寄存器定义
/
// PAGE 0
#define RFU00 0x00
#define CommandReg 0x01
#define ComIEnReg 0x02
#define DivlEnReg 0x03
#define ComIrqReg 0x04
#define DivIrqReg 0x05
#define ErrorReg 0x06
#define Status1Reg 0x07
#define Status2Reg 0x08
#define FIFODataReg 0x09
#define FIFOLevelReg 0x0A
#define WaterLevelReg 0x0B
#define ControlReg 0x0C
#define BitFramingReg 0x0D
#define CollReg 0x0E
#define RFU0F 0x0F
// PAGE 1
#define RFU10 0x10
#define ModeReg 0x11
#define TxModeReg 0x12
#define RxModeReg 0x13
#define TxControlReg 0x14
#define TxAutoReg 0x15
#define TxSelReg 0x16
#define RxSelReg 0x17
#define RxThresholdReg 0x18
#define DemodReg 0x19
#define RFU1A 0x1A
#define RFU1B 0x1B
#define MifareReg 0x1C
#define RFU1D 0x1D
#define RFU1E 0x1E
#define SerialSpeedReg 0x1F
// PAGE 2
#define RFU20 0x20
#define CRCResultRegM 0x21
#define CRCResultRegL 0x22
#define RFU23 0x23
#define ModWidthReg 0x24
#define RFU25 0x25
#define RFCfgReg 0x26
#define GsNReg 0x27
#define CWGsCfgReg 0x28
#define ModGsCfgReg 0x29
#define TModeReg 0x2A
#define TPrescalerReg 0x2B
#define TReloadRegH 0x2C
#define TReloadRegL 0x2D
#define TCounterValueRegH 0x2E
#define TCounterValueRegL 0x2F
// PAGE 3
#define RFU30 0x30
#define TestSel1Reg 0x31
#define TestSel2Reg 0x32
#define TestPinEnReg 0x33
#define TestPinValueReg 0x34
#define TestBusReg 0x35
#define AutoTestReg 0x36
#define VersionReg 0x37
#define AnalogTestReg 0x38
#define TestDAC1Reg 0x39
#define TestDAC2Reg 0x3A
#define TestADCReg 0x3B
#define RFU3C 0x3C
#define RFU3D 0x3D
#define RFU3E 0x3E
#define RFU3F 0x3F
/
//和MF522通讯时返回的错误代码
/
#define MI_OK 0
#define MI_NOTAGERR (-1)
#define MI_ERR (-2)
/*
**********************************************************************
* 外部函数原型声明
**********************************************************************
*/
char PcdReset(void);
void PcdAntennaOn(void);
void PcdAntennaOff(void);
char PcdRequest(unsigned char req_code,unsigned char *pTagType);
char PcdAnticoll(unsigned char *pSnr);
char PcdComMF522(unsigned char Command,
unsigned char *pInData,
unsigned char InLenByte,
unsigned char *pOutData,
unsigned int *pOutLenBit);
void WriteRawRC(unsigned char Address,unsigned char value);
unsigned char ReadRawRC(unsigned char Address);
void SetBitMask(unsigned char reg,unsigned char mask);
void ClearBitMask(unsigned char reg,unsigned char mask);
char M500PcdConfigISOType(unsigned char type);
void delay_10ms(unsigned int _10ms);
char PcdSelect(unsigned char *pSnr);
char PcdAuthState(unsigned char auth_mode,unsigned char addr,unsigned char *pKey,unsigned char *pSnr);
char PcdRead(unsigned char addr,unsigned char *pData);
char PcdWrite(unsigned char addr,unsigned char *pData);
char PcdValue(unsigned char dd_mode,unsigned char addr,unsigned char *pValue);
char PcdBakValue(unsigned char sourceaddr, unsigned char goaladdr);
void CalulateCRC(unsigned char *pIndata,unsigned char len,unsigned char *pOutData);
#endif
这两个文件基本上都是淘宝客服给的资料里面有的，但是我还是改了一些地方！
MAIN.C文件：
/*********************************************************************
**********************************************************************
实验序列：
实验任务:
实现现象：
硬件接线：
注意事项：(1) 板载晶振为12MHz，波特率为2400、4800、7200均可找到误差不太
大的设置值，而有些波特率如9600则无法找到误差小的设置值，
因此不要设置9600这类波特率。
(2) 整个串口的代码和波特率计算，都可以由单片机小精灵工具自动
计算和生成，但是自己要理解计算过程，要能结合数据手册看懂
代码是怎么回事，不能只知其然不知其所以然
(3) 注意上位机串口助手的设置参考本文件夹中图“8.1.串口助手设置.png”
(4) 因为上位机中串口不能被2个程序同时打开，因此在stcisp软件下载
程序前必须将串口助手中串口关闭，否则一旦串口助手中打开串口
情况下进行下载，则stcisp软件会提示下载串口打开失败
版 本：
作 者：涂鸦怪兽
时 间：
**********************************************************************/
/*
**********************************************************************
* 头文件包含
**********************************************************************
*/
#include <reg52.h>
#include "main.h"
#include "rc522.h"
#include<string.h>
#include <LCD1602.h>
/*
**********************************************************************
* 本地全局变量
**********************************************************************
*/
sbit FM = P2^3;
sbit K1 = P3^4;
u8 UID[5];
u8 UI[5]={0x65,0x10,0xd4,0x2a}; //E 此处为6张卡的信息
u8 UI1[5]={0x70,0x7e,0x1f,0x32}; //A
u8 UI2[5]={0x99,0x7c,0x60,0xb3}; //B
void Rc522Test2(void);
/*********************************************************************
* 函 数 名 : main
* 函数功能 : 主函数
* 参数列表 : 无
* 函数输出 : 无
*********************************************************************/
void main(void)
{
SysInit();
Init_LCD1602();
Rc522Test2(); //读取卡片数据
}
/********************************************************************
* 函 数 名 : delay1ms
* 函数功能 : 延时
* 参数列表 : 无
* 函数输出 : 无
*********************************************************************/
void delay1ms(unsigned int i) //误差 0us,括号内填什么数字就是多少毫秒
{
unsigned char a,b,c;
for(;i>0;i--)
for(c=1;c>0;c--)
for(b=142;b>0;b--)
for(a=2;a>0;a--);
}
/*********************************************************************
* 函 数 名 : delay10us
* 函数功能 : 延时
* 参数列表 : 无
* 函数输出 : 无
*********************************************************************/
void delay10us(unsigned char i) //误差 0us,括号内填什么数字就是多少个十微秒
{
unsigned char a,b;
for(;i>0;i--)
for(b=1;b>0;b--)
for(a=2;a>0;a--);
}
/*********************************************************************
* 函 数 名 : UartSendBytes
* 函数功能 : 通过串口往外发送数据
* 参数列表 : unsigned char *c,要发的数据
* 函数输出 : 无
*********************************************************************/
void UartSendByte(u8 c)//从串口发送1字节数据
{
u8 i = 0;
EA = 0;
SBUF = c;
while (!TI);
TI = 0;
EA = 1;
}
//读取卡数据
void Rc522Test2(void)
{
while(1)
{
if (PcdRequest(0x52, 0x0400) == MI_OK)
{
if (PcdAnticoll(UID) == MI_OK)
{
UartSendByte(UID[0]); //读取卡序列号前四位
UartSendByte(UID[1]);
UartSendByte(UID[2]);
UartSendByte(UID[3]);
delay1ms(500);
delay1ms(500);
}
}
}
}
/*********************************************************************
* 函 数 名 : SysInit
* 函数功能 : 串口初始化为2400波特率，寻卡，读写卡数据
* 参数列表 : 无
* 函数输出 : 无
*********************************************************************/
void SysInit(void)
{
TMOD = 0x21; // T1设置为8位自动重装载定时器
SCON = 0x40; // 串口工作在模式1：8位UART波特率可变，且禁止接收
TH1 = 0xE8; //单片机针对晶振为：11.0592
TL1 = TH1; // 加倍时的定时器设置值。
PCON = 0x80; // 设置为波特率加倍
EA = 1; // 开总中断
ES = 1; // 开串口中断
TR1 = 1; // 定时器1开启计数
PcdReset(); //复位RC522
PcdAntennaOff(); //关天线
PcdAntennaOn(); //开天线
M500PcdConfigISOType('A');
}
（配合MAIN.C的）MAIN.H文件：
#ifndef __DCMOTOR_H__
#define __DCMOTOR_H__
/*
**********************************************************************
* 头文件包含
**********************************************************************
*/
#include "common.h"
/*
**********************************************************************
* 本地宏定义
**********************************************************************
*/
#define OSC_FREQ (22118400L)
#define RCAP2_50us (65536L - OSC_FREQ/40417L)
#define RCAP2_1ms (65536L - OSC_FREQ/2000L)
#define RCAP2_10ms (65536L - OSC_FREQ/1200L)
#define TIME0_500us (65536L - OSC_FREQ/8000L)
#define TIME0_10ms (65536L - OSC_FREQ/200)
#define CALL_isr_UART() (TI = 1)
#define TRUE 1
#define FALSE 0
/*
**********************************************************************
* 外部函数原型声明
**********************************************************************
*/
void SysInit(void);
void BuzzerOnce(void);
void delay1ms(unsigned int i);
void UartSendBytes(u8 *c);
void UartSendByte(u8 c);
void delay10us(u8 i);
#endif
（配合MAIN.H的）common.h文件：
#ifndef __COMMON_H__
#define __COMMON_H__
#include <reg52.h>
#include <intrins.h>
typedef unsigned char u8; // 重命名类型u8简化代码编写
typedef unsigned int u16;
#endif
Keil4软件的使用：
安装步骤在此省略因为已经很长篇大论的了
首先：1、建立一个工程。2、把上述的所有文件放入工程文件中！3、编译工程。4、查看工程目录下是否生成.HEX文件。如果有就完成了，如果没有是因为这个
按钮下output选项没有勾选
以上就是使用过程！
烧写过程省略
检测部分
把程序烧写进去后，打开串口助手，把M1卡放在RC522上面可以看到串口助手有4为16进制的数字，即完成串口通信！成果图暂时没有。在这次实验中记录自己的过程。
最后
以上就是迷路百合为你收集整理的基于HL-1开发板开发RFID（RC522模块）射频电路基础的全部内容，希望文章能够帮你解决基于HL-1开发板开发RFID（RC522模块）射频电路基础所遇到的程序开发问题。
如果觉得靠谱客网站的内容还不错，欢迎将靠谱客网站推荐给程序员好友。
本图文内容来源于网友提供，作为学习参考使用，或来自网络收集整理，版权属于原作者所有。
发表评论 取消回复
