Arduino文档阅读笔记-RFID工作原理及RC522模块介绍

RFID工作原理

RFID（Radio Frequency Identification）：无线射频识别

RFID由2个部分组成：应答器/标签被贴在某个物体上的东东。无线接收器用于读取应答器/标签上的数据。

读卡器由频射模块及高平磁场组成。Tag/应答器为待感应设备，此设备不包含电池。他只包含微型集成电路芯片及存储数据的介质以及接收和发送信号的天线。

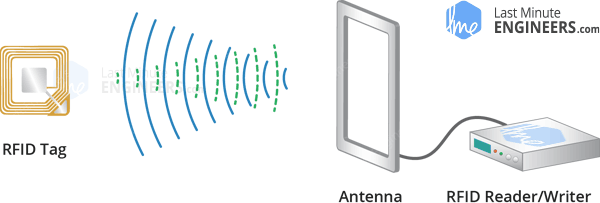

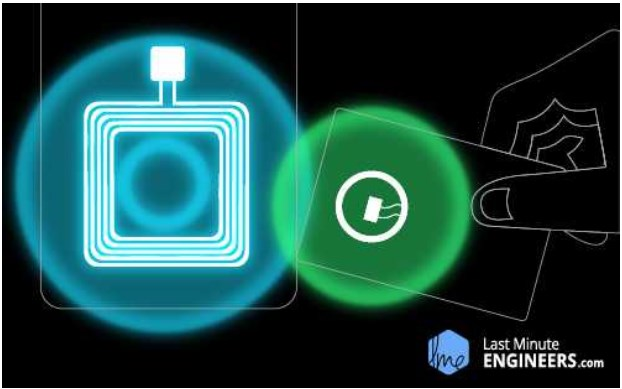

读取tag中的数据，首先要放到读卡器的读取范围内。读卡器会产生一个磁场，因为磁能生电由楞次定律，RFID Tag就会供电，从而激活设备

随后tag中的芯片进行响应，发送信号，将tag中存储的数据都发给读卡器。这种东西称为反向散射。

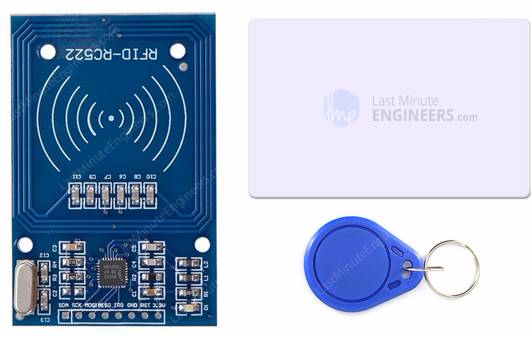

下面是关于RC522 RFID读/写模块相关的介绍

这个是NXP公司提供的。

该设备通过SPI（Serial Peripheral Interface）串口外围接口与芯片进行通信其速度为10Mbps，而且还支持I2C和UART协议。

该模块中带有一个中断引脚。

该模块的工作电压为2.5v到3.3v。也可以查到5.5v的逻辑引脚上。

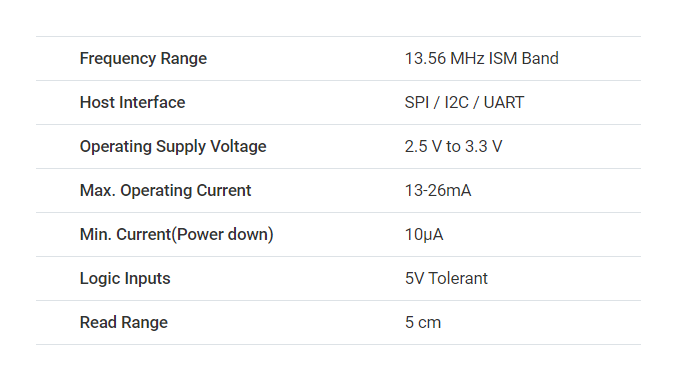

下面是完整的规格说明：

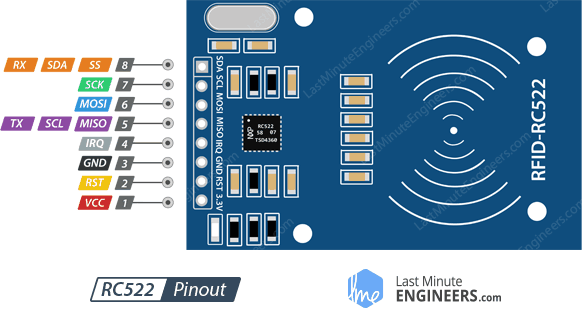

下面是关于各个引脚的介绍：

一共有8个引脚：

VCC：要连接到2.5v到3.3v中，如果连接5v的接口可能会烧坏此RC522模块；

RST：复位和断点输入引脚。低频时RC522关闭，包括振荡器，输入引脚，串口外围接口的关闭；

GND：接地

IRQ：中断警告引脚，当RFID标签靠近该设备时，通过此引脚进行触发。

MISO/SCL/Tx：此接口为（Master In Slave Out）当SPI（串口外围接口）开启时有效。当使用I2C协议接口时此引脚为串口时钟，当为UART协议接口时，此引脚为串口数据输出口。

MOSI(Master Out Slave In)：该引脚为此模块的SPI（串口外围接口）

SCK(Serial Clock)：接收SPI提供的脉冲信号。

SS/SDA/Rx：当SPI启动时，该引脚为输入信号，当为I2C协议接口时为串口数据口，当为UART时为串口输入口。
