RC522(RFID)读写驱动

54 阅读 0 评论
我是靠谱客的博主 温婉网络，最近开发中收集的这篇文章主要介绍RC522(RFID)读写驱动，觉得挺不错的，现在分享给大家，希望可以做个参考。

概述

文章目录

    • 1、RC522驱动原理
    • 2、手机APP查看卡信息
    • 3、驱动移植
    • 4、读写卡
    • 5、源码

1、RC522驱动原理

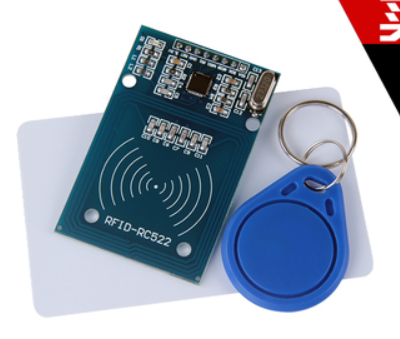

我们常见的RC522大概如下所示，PCB部分是主机，然后白色的和绿色的都是IC卡，IC卡可以存储信息，通过靠近PCB主机部分就可以被感应到从而触发主机做出相应的动作，比如读取IC卡信息，写入数据等操作。
在这里插入图片描述

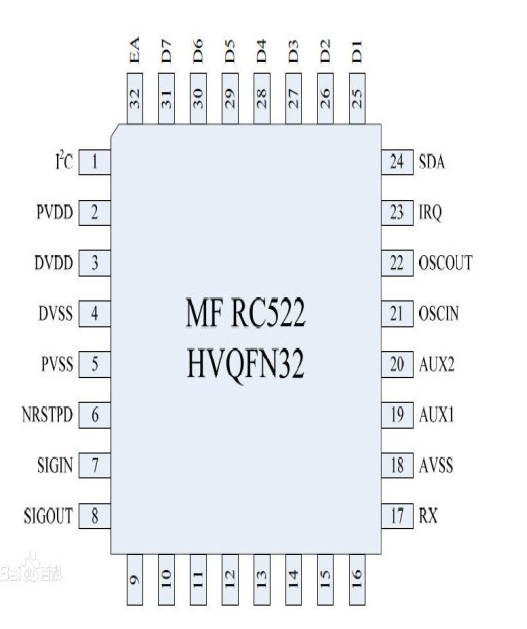

主机模块板载的芯片为MF_RC522，是应用于 13.56MHz 非接触式通信中高集成度读写卡系列芯片中的一员。是 NXP 公司针对“三表”应用推出的一款低 电压、低成本、体积小的非接触式读写卡芯片，是智能仪表和便携 式手持设备研发的较好选择，芯片引脚图如下所示：
在这里插入图片描述
关于他的读写，官方也提供了API函数，可以查询API手册，这里不做具体介绍，网上找到的资料我看大部分都是已经移植好的，而且基本也是同一套的模版。

下面我来介绍下IC卡的原理

首先是工作原理：卡片的电气部分只由一个天线和ASIC组成。天线：卡片的天线是只有几组绕线的线圈，很适于封装到I卡片中。ASIC：卡片的ASIC由一个高速（106KB波特率）的RF接口，一个控制单元和一个8K位EEPROM组成。

那么这个卡他不带电，他是怎么工作的呢？工作原理如下

读写器向M1卡发一组固定频率的电磁波，卡片内有一个LC串联谐振电路，其频率与读写器发射的频率相同，在电磁波的激励下，LC谐振电路产生共振，从而使电容内有了电荷，在这个电容的另一端，接有一个单向导通的电子泵，将电容内的电荷送到另一个电容内储存，当所积累的电荷达到2V时，此电容可做为电源为其它电路提供工作电压，将卡内数据发射出去或接取读写器的数据。

下面再来说下卡片的内部储存信息

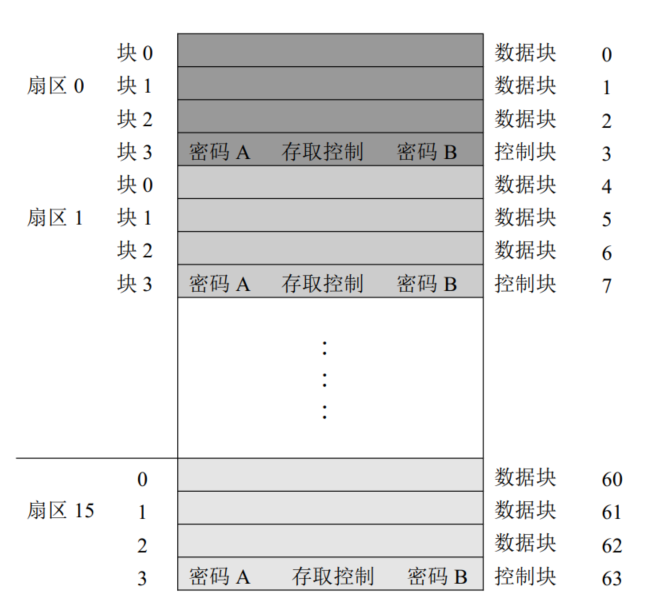

卡片容量为8K位EEPROM，分为16个扇区，每个扇区为4块，每块16个字节，以块为存取单位每个扇区有独立的一组密码及访问控制每张卡有唯一序列号，为32位，我们也将16个扇区的64个块按绝对地址编号为063，存贮结构如下图所示：
在这里插入图片描述
这里注意：第0扇区的块0（即绝对地址0块），它用于存放厂商代码，已经固化，不可更改。每个扇区的块0、块1、块2为数据块，可用于存贮数据。

根据官方手册的推荐，一般我们对卡的操作流程如下，这也将在程序中体现出来：
在这里插入图片描述

2、手机APP查看卡信息

这里我参考的这篇博主的文章，讲的还是蛮详细的：https://blog.csdn.net/Ikaros_521/article/details/115958888

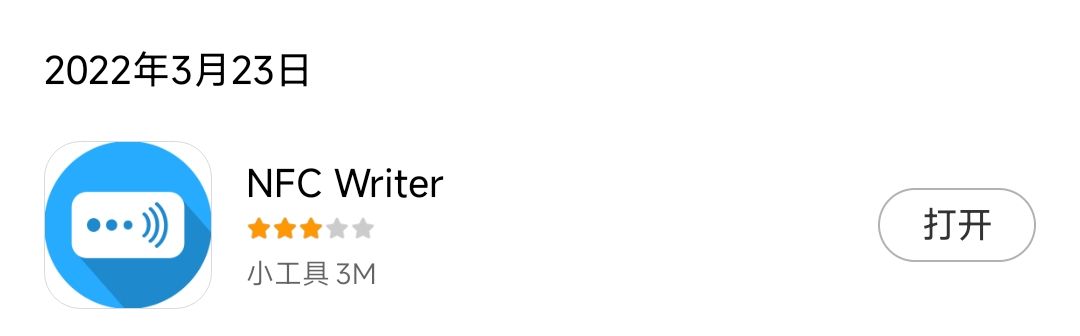

使用的APP如下所示：
在这里插入图片描述

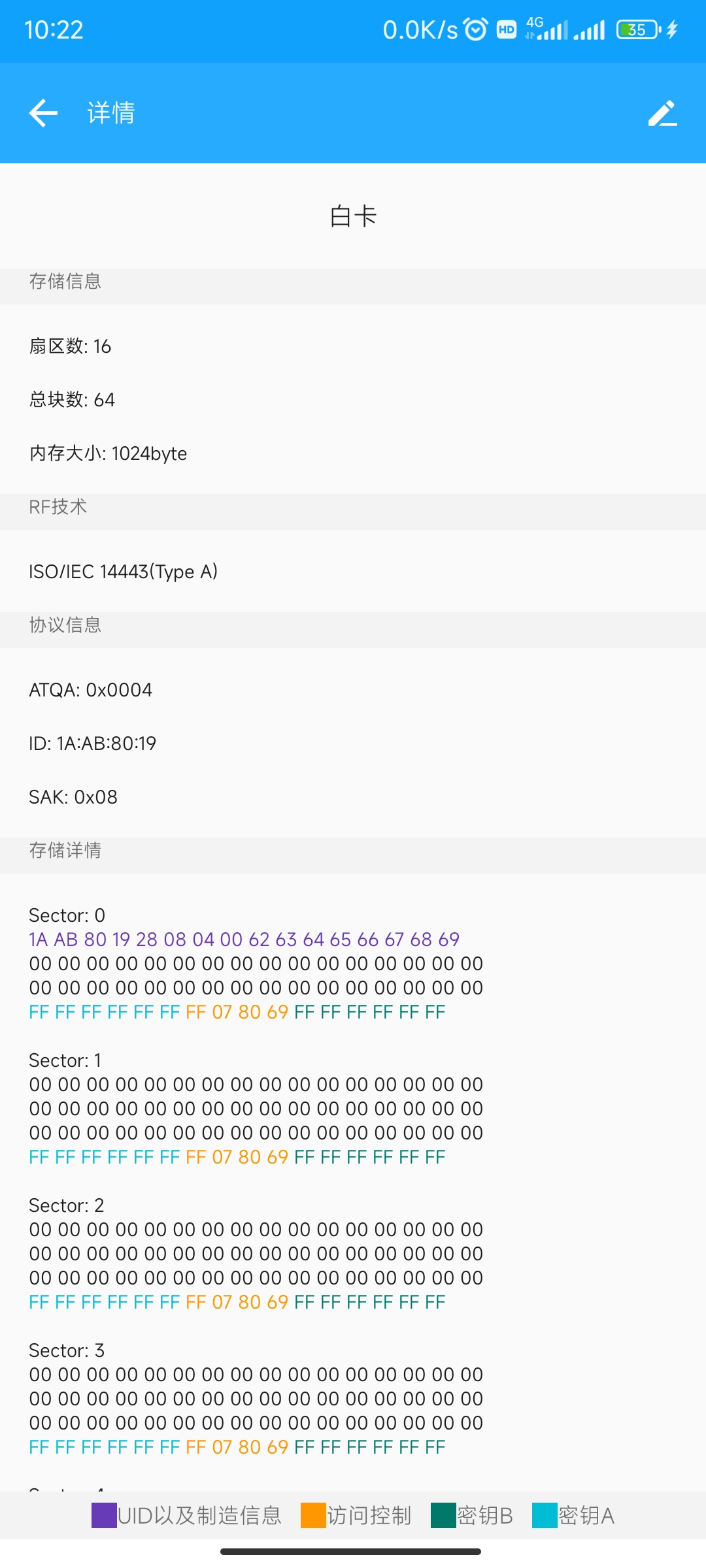

可以按照软件操作读取一个卡的信息如下所示，可以看到他是16个扇区，每个扇区有四个块，所以就一共是64块，储存的信息数量是1024byte，计算方式为16416=1024。
在这里插入图片描述

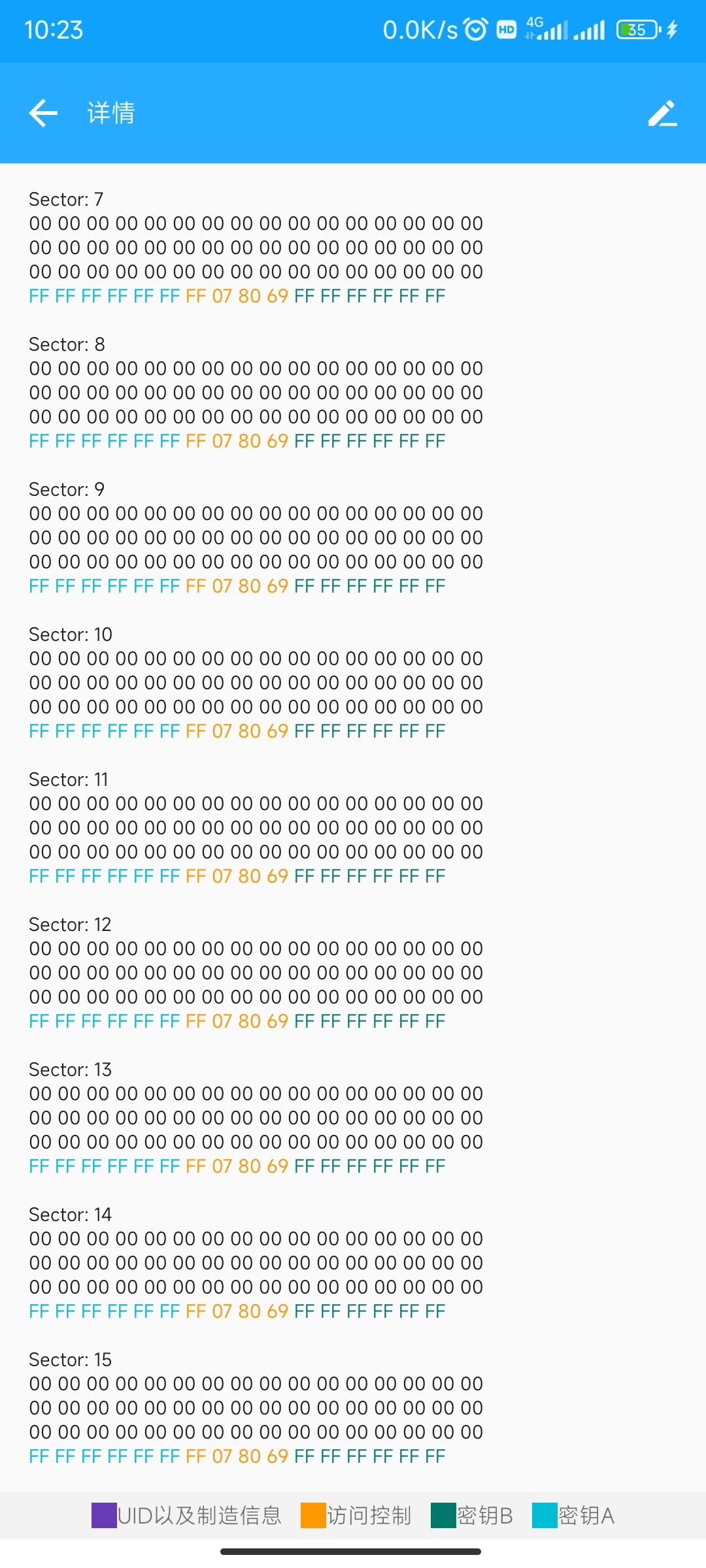

下面的几页信息如下所示：
在这里插入图片描述
因此我们通过这些方法就可以查看卡的数据了，下面的部分我们也将用这个APP来查看我们对卡的操作，包括卡片ID的选择，然后写入的信息等等！

3、驱动移植

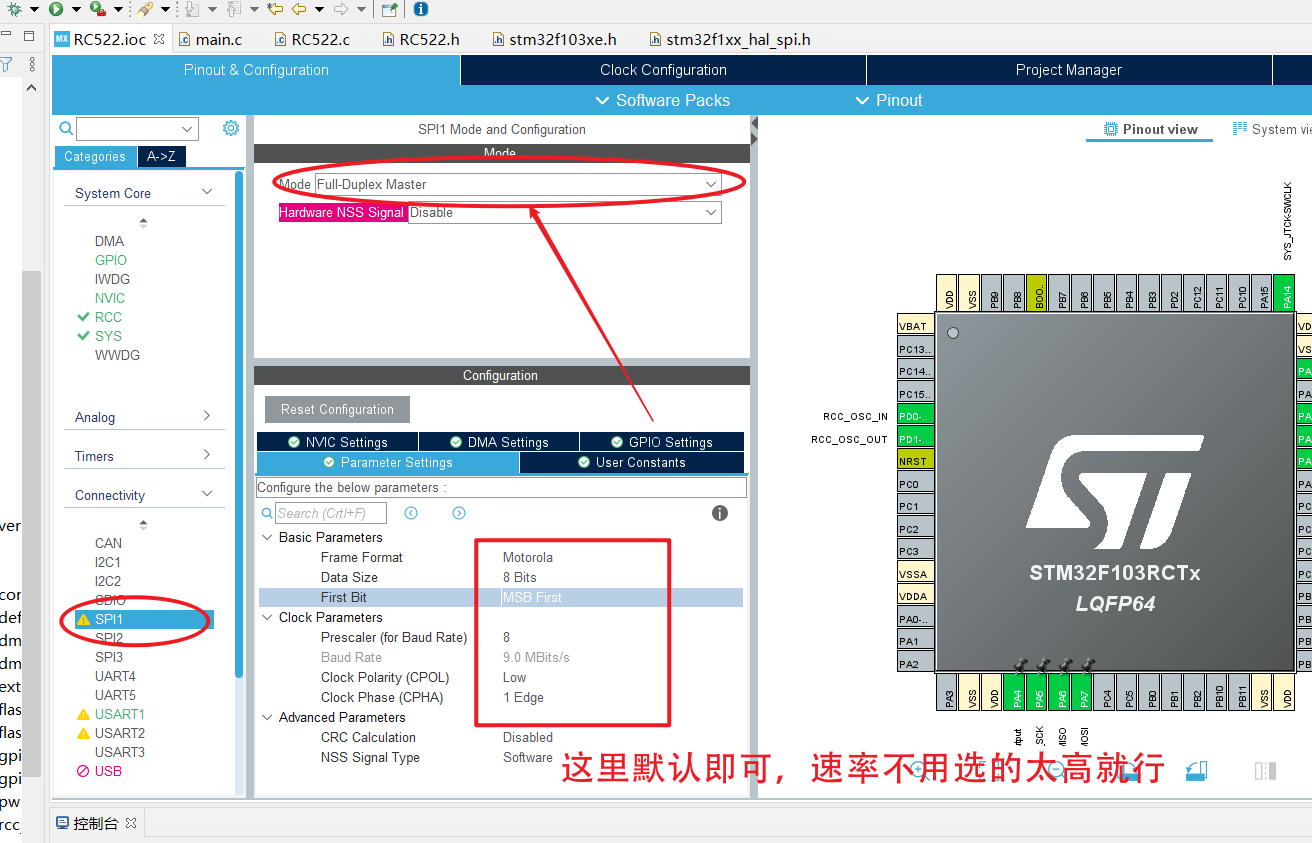

先在这里配置我们的SPI的外设，这里除了速率，其他基本上默认即可，这里有的博主说不要设置的太快，这里我实测应该是没有影响的，感觉还是可以正常使用的！
在这里插入图片描述

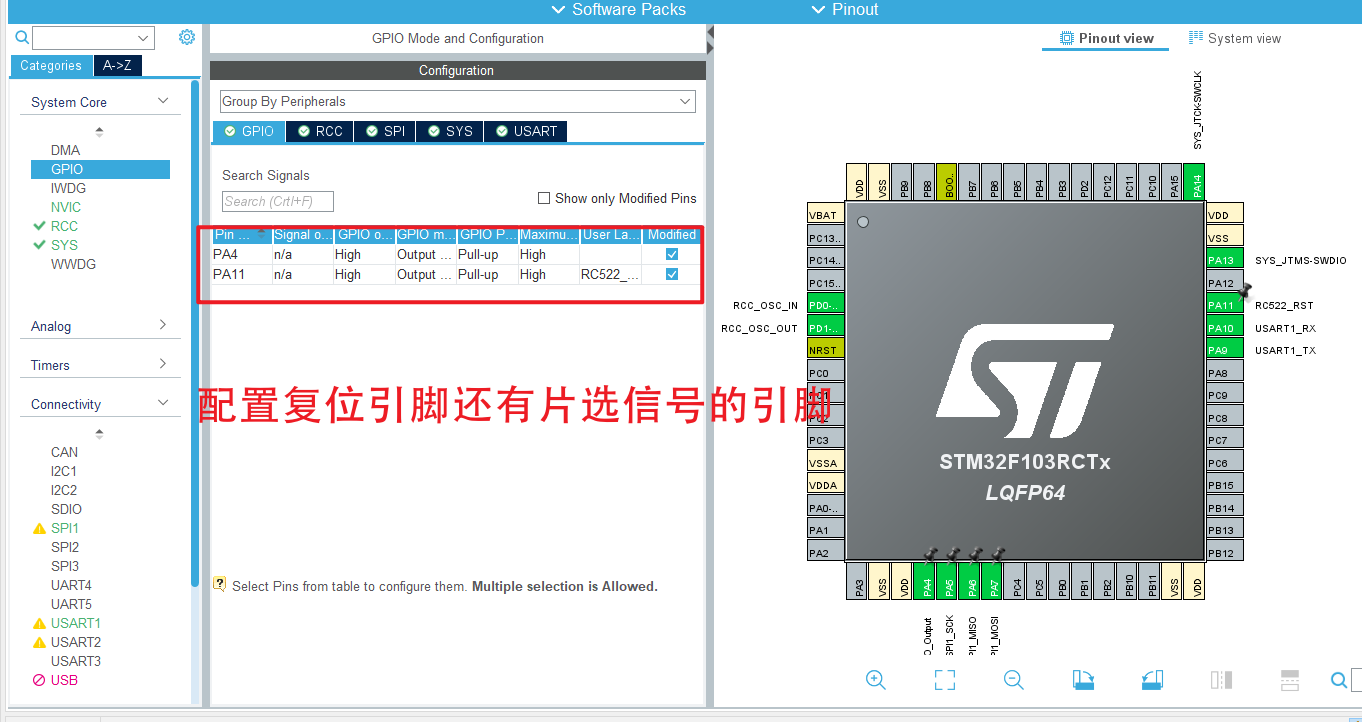

下面配置下其他的一些引脚，主要是片选信号还有复位引脚
在这里插入图片描述

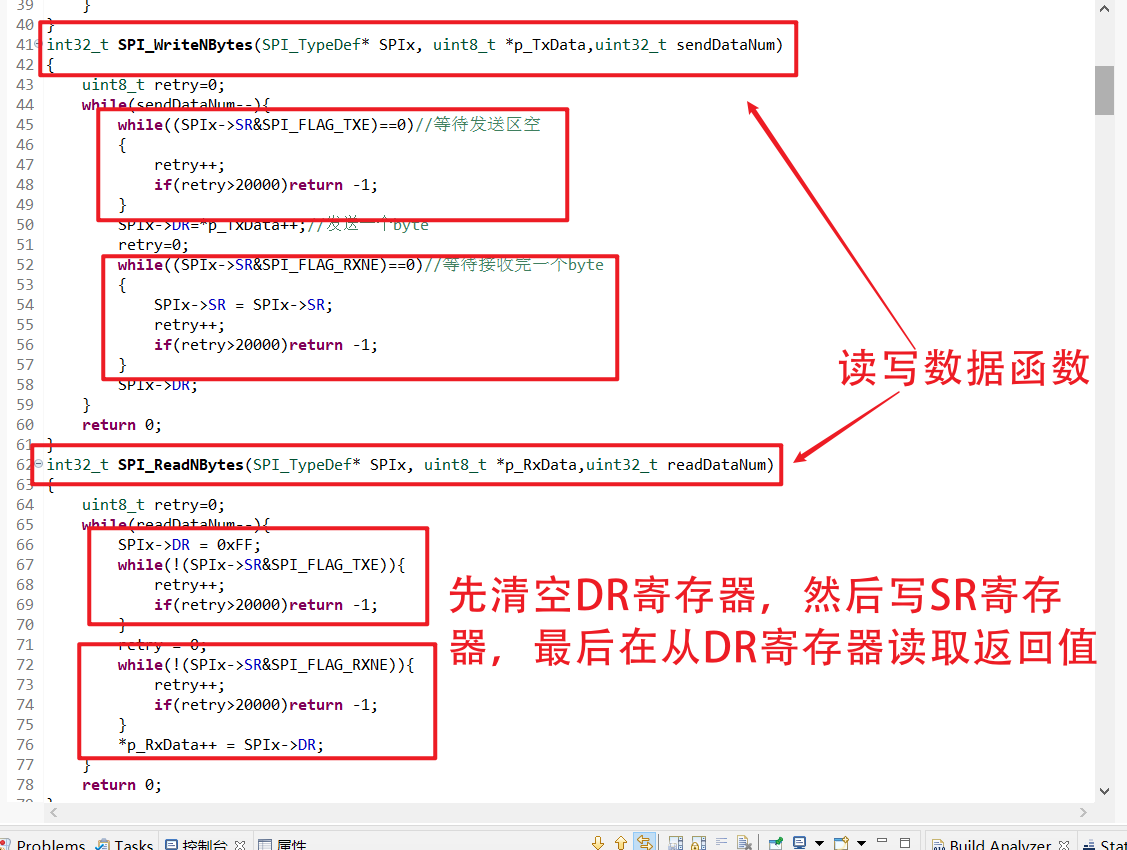

之后就可以生成代码了，这里我们代码部分以移植为主，主要就是这个读写数据的函数，这里我卡了很久，一直都没有实现成功，如果有看到这篇文章并且实现了的兄弟可以跟我交流下。

这里最终采用的读写函数如下所示，如果是仅仅读写一个位的话，就可以吧senddatanum去掉即可，当然这样写我们主要把senddatanum这个参数设置为1就是读写一个了，这样兼容性更好！
在这里插入图片描述
之后就可以编写读写函数了
在这里插入图片描述

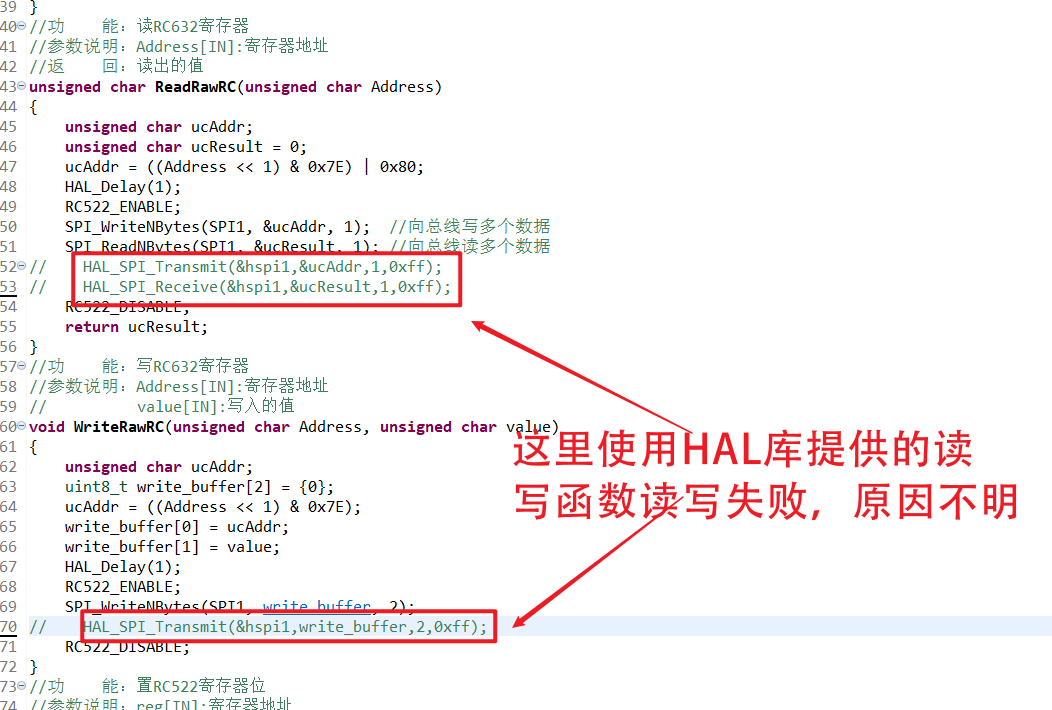

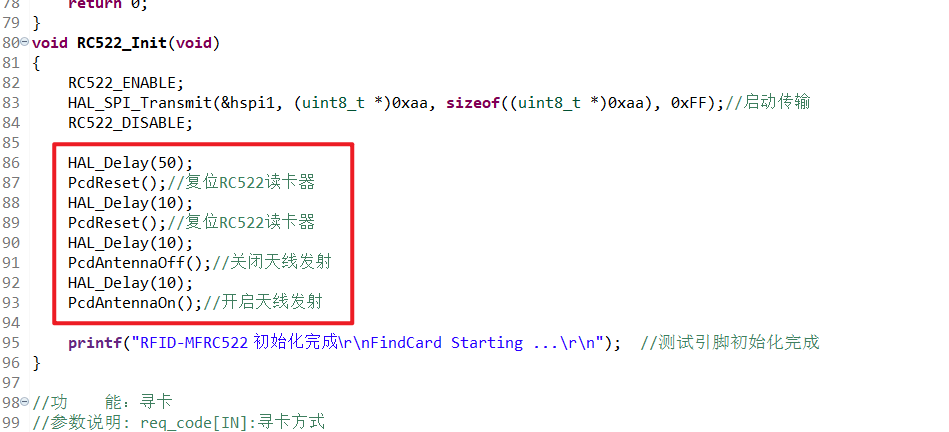

除此之外的其他部分代码都还是兼容的，只要直接复制就行了，我看目前网上大多采用的也是这一套的代码，比较方便，这里可以关注下复位的这个流程，这里我将杜威的过程写成了函数，用起来方便点。
在这里插入图片描述

4、读写卡

这里我们首先读取卡的ID试试
在这里插入图片描述

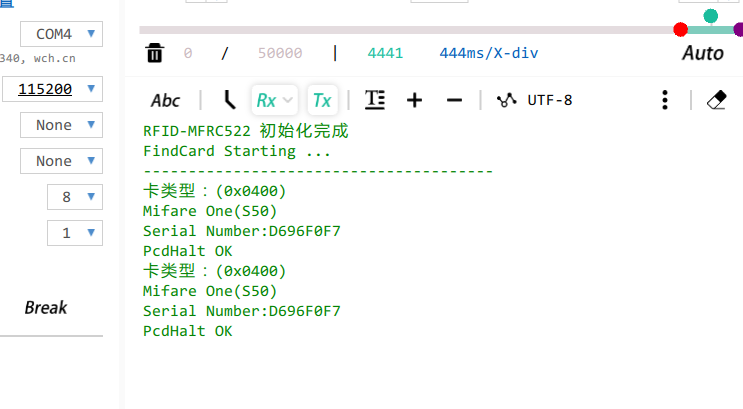

将程序下载到开发板，可以看到成功读取
在这里插入图片描述

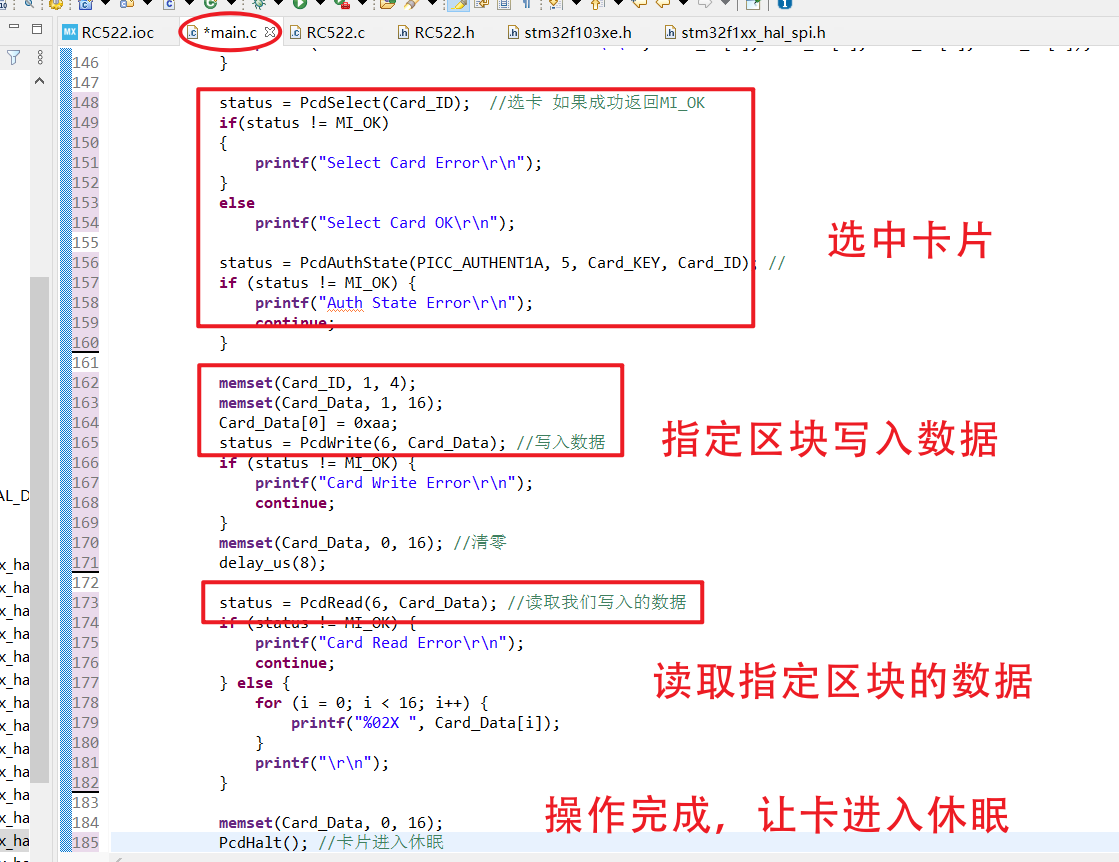

下面我们来进行写卡的操作，大概流程是选中卡片，然后在指定区块写入数据，然后在指定区块读取数据，最后当我们执行完所有操作就可以退出选中，让卡片进入休眠了！
在这里插入图片描述
将程序下载到开发板，可以看到打印的程执行结果是符合我们预期的，效果也是正常的！
在这里插入图片描述
再次用手机读卡，可以看到我们写入的数据如下所示：
在这里插入图片描述

5、源码

RC522.c

/*
 * RC522.c
 *
 *  Created on: Mar 23, 2022
 *      Author: LX
 */

#include "RC522.h"
#include "stdio.h"

#define RC522_RST_HIGH HAL_GPIO_WritePin(RC522_RST_GPIO_Port, RC522_RST_Pin, GPIO_PIN_SET);
#define RC522_RST_LOW HAL_GPIO_WritePin(RC522_RST_GPIO_Port, RC522_RST_Pin, GPIO_PIN_RESET);

#define RC522_ENABLE HAL_GPIO_WritePin(GPIOA, GPIO_PIN_4, GPIO_PIN_RESET);
#define RC522_DISABLE HAL_GPIO_WritePin(GPIOA, GPIO_PIN_4, GPIO_PIN_SET);

extern SPI_HandleTypeDef hspi1;

#define fac_us 72   //时钟频率，单位MHZ

/*微秒级延时函数*/
void delay_us(uint32_t nus)
{
	uint32_t ticks;
	uint32_t told,tnow,tcnt=0;
	uint32_t reload=SysTick->LOAD;			//LOAD的值
	ticks=nus*fac_us; 						//需要的节拍数
	told=SysTick->VAL;        				//刚进入时的计数器值
	while(1)
	{
		tnow=SysTick->VAL;
		if(tnow!=told)
		{
			if(tnow<told)tcnt+=told-tnow;	//这里注意一下SYSTICK是一个递减的计数器就可以了.
			else tcnt+=reload-tnow+told;
			told=tnow;
			if(tcnt>=ticks)break;			//时间超过/等于要延迟的时间,则退出.
		}
	}
}
int32_t SPI_WriteNBytes(SPI_TypeDef* SPIx, uint8_t *p_TxData,uint32_t sendDataNum)
{
	uint8_t retry=0;
	while(sendDataNum--){
		while((SPIx->SR&SPI_FLAG_TXE)==0)//等待发送区空
		{
			retry++;
			if(retry>20000)return -1;
		}
		SPIx->DR=*p_TxData++;//发送一个byte
		retry=0;
		while((SPIx->SR&SPI_FLAG_RXNE)==0)//等待接收完一个byte
		{
			SPIx->SR = SPIx->SR;
			retry++;
			if(retry>20000)return -1;
		}
		SPIx->DR;
	}
	return 0;
}
int32_t SPI_ReadNBytes(SPI_TypeDef* SPIx, uint8_t *p_RxData,uint32_t readDataNum)
{
	uint8_t retry=0;
	while(readDataNum--){
		SPIx->DR = 0xFF;
		while(!(SPIx->SR&SPI_FLAG_TXE)){
			retry++;
			if(retry>20000)return -1;
		}
		retry = 0;
		while(!(SPIx->SR&SPI_FLAG_RXNE)){
			retry++;
			if(retry>20000)return -1;
		}
		*p_RxData++ = SPIx->DR;
	}
	return 0;
}
void RC522_Init(void)
{
	RC522_ENABLE;
	HAL_SPI_Transmit(&hspi1, (uint8_t *)0xaa, sizeof((uint8_t *)0xaa), 0xFF);//启动传输
	RC522_DISABLE;

    HAL_Delay(50);
	PcdReset();//复位RC522读卡器
	HAL_Delay(10);
	PcdReset();//复位RC522读卡器
	HAL_Delay(10);
	PcdAntennaOff();//关闭天线发射
	HAL_Delay(10);
    PcdAntennaOn();//开启天线发射

	printf("RFID-MFRC522 初始化完成rnFindCard Starting ...rn");  //测试引脚初始化完成
}

//功    能：寻卡
//参数说明: req_code[IN]:寻卡方式
//                0x52 = 寻感应区内所有符合14443A标准的卡
//                0x26 = 寻未进入休眠状态的卡
//          pTagType[OUT]：卡片类型代码
//                0x4400 = Mifare_UltraLight
//                0x0400 = Mifare_One(S50)
//                0x0200 = Mifare_One(S70)
//                0x0800 = Mifare_Pro(X)
//                0x4403 = Mifare_DESFire
//返    回: 成功返回MI_OK
char PcdRequest(unsigned char req_code, unsigned char *pTagType)
{
    char status;
    unsigned int unLen;
    unsigned char ucComMF522Buf[MAXRLEN];

    ClearBitMask(Status2Reg, 0x08);  //清RC522寄存位
    WriteRawRC(BitFramingReg, 0x07); //写RC623寄存器
    SetBitMask(TxControlReg, 0x03);  //置RC522寄存位

    ucComMF522Buf[0] = req_code;

    status = PcdComMF522(PCD_TRANSCEIVE, ucComMF522Buf, 1, ucComMF522Buf, &unLen);
    if ((status == MI_OK) && (unLen == 0x10))
    {
        *pTagType = ucComMF522Buf[0];
        *(pTagType + 1) = ucComMF522Buf[1];
    }
    else
    {
        status = MI_ERR;
    }
    return status;
}
//功    能：防冲撞
//参数说明: pSnr[OUT]:卡片序列号，4字节
//返    回: 成功返回MI_OK
char PcdAnticoll(unsigned char *pSnr)
{
    char status;
    unsigned char i, snr_check = 0;
    unsigned int unLen;
    unsigned char ucComMF522Buf[MAXRLEN];
    ClearBitMask(Status2Reg, 0x08);
    WriteRawRC(BitFramingReg, 0x00);
    ClearBitMask(CollReg, 0x80);
    ucComMF522Buf[0] = PICC_ANTICOLL1;
    ucComMF522Buf[1] = 0x20;

    status = PcdComMF522(PCD_TRANSCEIVE, ucComMF522Buf, 2, ucComMF522Buf, &unLen);
    if (status == MI_OK)
    {
        for (i = 0; i < 4; i++)
        {
            *(pSnr + i) = ucComMF522Buf[i];
            snr_check ^= ucComMF522Buf[i];
        }
        if (snr_check != ucComMF522Buf[i])
        {
            status = MI_ERR;
        }
    }
    SetBitMask(CollReg, 0x80);
    return status;
}
//功    能：选定卡片
//参数说明: pSnr[IN]:卡片序列号，4字节
//返    回: 成功返回MI_OK
char PcdSelect(unsigned char *pSnr)
{
    char status;
    unsigned char i;
    unsigned int unLen;
    unsigned char ucComMF522Buf[MAXRLEN];
    ucComMF522Buf[0] = PICC_ANTICOLL1;
    ucComMF522Buf[1] = 0x70;
    ucComMF522Buf[6] = 0;
    for (i = 0; i < 4; i++)
    {
        ucComMF522Buf[i + 2] = *(pSnr + i);
        ucComMF522Buf[6] ^= *(pSnr + i);
    }
    CalulateCRC(ucComMF522Buf, 7, &ucComMF522Buf[7]);
    ClearBitMask(Status2Reg, 0x08);
    status = PcdComMF522(PCD_TRANSCEIVE, ucComMF522Buf, 9, ucComMF522Buf, &unLen);
    if ((status == MI_OK) && (unLen == 0x18))
    {
        status = MI_OK;
    }
    else
    {
        status = MI_ERR;
    }
    return status;
}
//功    能：验证卡片密码
//参数说明: auth_mode[IN]: 密码验证模式
//                 0x60 = 验证A密钥
//                 0x61 = 验证B密钥
//          addr[IN]：块地址
//          pKey[IN]：密码
//          pSnr[IN]：卡片序列号，4字节
//返    回: 成功返回MI_OK
char PcdAuthState(unsigned char auth_mode, unsigned char addr, unsigned char *pKey, unsigned char *pSnr)
{
    char status;
    unsigned int unLen;
    unsigned char i, ucComMF522Buf[MAXRLEN];
    ucComMF522Buf[0] = auth_mode;
    ucComMF522Buf[1] = addr;
    for (i = 0; i < 6; i++)
    {
        ucComMF522Buf[i + 2] = *(pKey + i);
    }
    for (i = 0; i < 6; i++)
    {
        ucComMF522Buf[i + 8] = *(pSnr + i);
    }
    status = PcdComMF522(PCD_AUTHENT, ucComMF522Buf, 12, ucComMF522Buf, &unLen);
    if ((status != MI_OK) || (!(ReadRawRC(Status2Reg) & 0x08)))
    {
        status = MI_ERR;
    }
    return status;
}
//功    能：读取M1卡一块数据
//参数说明: addr[IN]：块地址
//          p [OUT]：读出的数据，16字节
//返    回: 成功返回MI_OK
char PcdRead(unsigned char addr, unsigned char *pData)
{
    char status;
    unsigned int unLen;
    unsigned char i, ucComMF522Buf[MAXRLEN];
    ucComMF522Buf[0] = PICC_READ;
    ucComMF522Buf[1] = addr;
    CalulateCRC(ucComMF522Buf, 2, &ucComMF522Buf[2]);

    status = PcdComMF522(PCD_TRANSCEIVE, ucComMF522Buf, 4, ucComMF522Buf, &unLen);
    if ((status == MI_OK) && (unLen == 0x90))
    {
        for (i = 0; i < 16; i++)
        {
            *(pData + i) = ucComMF522Buf[i];
        }
    }
    else
    {
        status = MI_ERR;
    }
    return status;
}
//功    能：写数据到M1卡一块
//参数说明: addr[IN]：块地址
//          p [IN]：写入的数据，16字节
//返    回: 成功返回MI_OK
char PcdWrite(unsigned char addr, unsigned char *pData)
{
    char status;
    unsigned int unLen;
    unsigned char i, ucComMF522Buf[MAXRLEN];
    ucComMF522Buf[0] = PICC_WRITE;
    ucComMF522Buf[1] = addr;
    CalulateCRC(ucComMF522Buf, 2, &ucComMF522Buf[2]);
    status = PcdComMF522(PCD_TRANSCEIVE, ucComMF522Buf, 4, ucComMF522Buf, &unLen);
    if ((status != MI_OK) || (unLen != 4) || ((ucComMF522Buf[0] & 0x0F) != 0x0A))
    {
        status = MI_ERR;
    }
    if (status == MI_OK)
    {
        for (i = 0; i < 16; i++)
        {
            ucComMF522Buf[i] = *(pData + i);
        }
        CalulateCRC(ucComMF522Buf, 16, &ucComMF522Buf[16]);

        status = PcdComMF522(PCD_TRANSCEIVE, ucComMF522Buf, 18, ucComMF522Buf, &unLen);
        if ((status != MI_OK) || (unLen != 4) || ((ucComMF522Buf[0] & 0x0F) != 0x0A))
        {
            status = MI_ERR;
        }
    }
    return status;
}
//功    能：扣款和充值
//参数说明: dd_mode[IN]：命令字
//               0xC0 = 扣款
//               0xC1 = 充值
//          addr[IN]：钱包地址
//          pValue[IN]：4字节增(减)值，低位在前
//返    回: 成功返回MI_OK
char PcdValue(unsigned char dd_mode, unsigned char addr, unsigned char *pValue)
{
    char status;
    unsigned int unLen;
    unsigned char i, ucComMF522Buf[MAXRLEN];
    ucComMF522Buf[0] = dd_mode;
    ucComMF522Buf[1] = addr;
    CalulateCRC(ucComMF522Buf, 2, &ucComMF522Buf[2]);
    status = PcdComMF522(PCD_TRANSCEIVE, ucComMF522Buf, 4, ucComMF522Buf, &unLen);

    if ((status != MI_OK) || (unLen != 4) || ((ucComMF522Buf[0] & 0x0F) != 0x0A))
    {
        status = MI_ERR;
    }
    if (status == MI_OK)
    {
        for (i = 0; i < 16; i++)
        {
            ucComMF522Buf[i] = *(pValue + i);
        }
        CalulateCRC(ucComMF522Buf, 4, &ucComMF522Buf[4]);
        unLen = 0;
        status = PcdComMF522(PCD_TRANSCEIVE, ucComMF522Buf, 6, ucComMF522Buf, &unLen);
        if (status != MI_ERR)
        {
            status = MI_OK;
        }
    }
    if (status == MI_OK)
    {
        ucComMF522Buf[0] = PICC_TRANSFER;
        ucComMF522Buf[1] = addr;
        CalulateCRC(ucComMF522Buf, 2, &ucComMF522Buf[2]);

        status = PcdComMF522(PCD_TRANSCEIVE, ucComMF522Buf, 4, ucComMF522Buf, &unLen);

        if ((status != MI_OK) || (unLen != 4) || ((ucComMF522Buf[0] & 0x0F) != 0x0A))
        {
            status = MI_ERR;
        }
    }
    return status;
}
//功    能：备份钱包
//参数说明: sourceaddr[IN]：源地址
//          goaladdr[IN]：目标地址
//返    回: 成功返回MI_OK
char PcdBakValue(unsigned char sourceaddr, unsigned char goaladdr)
{
    char status;
    unsigned int unLen;
    unsigned char ucComMF522Buf[MAXRLEN];
    ucComMF522Buf[0] = PICC_RESTORE;
    ucComMF522Buf[1] = sourceaddr;
    CalulateCRC(ucComMF522Buf, 2, &ucComMF522Buf[2]);
    status = PcdComMF522(PCD_TRANSCEIVE, ucComMF522Buf, 4, ucComMF522Buf, &unLen);
    if ((status != MI_OK) || (unLen != 4) || ((ucComMF522Buf[0] & 0x0F) != 0x0A))
    {
        status = MI_ERR;
    }
    if (status == MI_OK)
    {
        ucComMF522Buf[0] = 0;
        ucComMF522Buf[1] = 0;
        ucComMF522Buf[2] = 0;
        ucComMF522Buf[3] = 0;
        CalulateCRC(ucComMF522Buf, 4, &ucComMF522Buf[4]);
        status = PcdComMF522(PCD_TRANSCEIVE, ucComMF522Buf, 6, ucComMF522Buf, &unLen);
        if (status != MI_ERR)
        {
            status = MI_OK;
        }
    }
    if (status != MI_OK)
    {
        return MI_ERR;
    }
    ucComMF522Buf[0] = PICC_TRANSFER;
    ucComMF522Buf[1] = goaladdr;
    CalulateCRC(ucComMF522Buf, 2, &ucComMF522Buf[2]);
    status = PcdComMF522(PCD_TRANSCEIVE, ucComMF522Buf, 4, ucComMF522Buf, &unLen);
    if ((status != MI_OK) || (unLen != 4) || ((ucComMF522Buf[0] & 0x0F) != 0x0A))
    {
        status = MI_ERR;
    }
    return status;
}
//功    能：命令卡片进入休眠状态
//返    回: 成功返回MI_OK
char PcdHalt(void)
{
    // char status;
    unsigned int unLen;
    unsigned char ucComMF522Buf[MAXRLEN];

    ucComMF522Buf[0] = PICC_HALT;
    ucComMF522Buf[1] = 0;
    CalulateCRC(ucComMF522Buf, 2, &ucComMF522Buf[2]);

    PcdComMF522(PCD_TRANSCEIVE, ucComMF522Buf, 4, ucComMF522Buf, &unLen);

    return MI_OK;
}
//用MF522计算CRC16函数
void CalulateCRC(unsigned char *pIndata, unsigned char len, unsigned char *pOutData)
{
    unsigned char i, n;
    ClearBitMask(DivIrqReg, 0x04);
    WriteRawRC(CommandReg, PCD_IDLE);
    SetBitMask(FIFOLevelReg, 0x80);
    for (i = 0; i < len; i++)
    {
        WriteRawRC(FIFODataReg, *(pIndata + i));
    }
    WriteRawRC(CommandReg, PCD_CALCCRC);
    i = 0xFF;
    do
    {
        n = ReadRawRC(DivIrqReg);
        i--;
    } while ((i != 0) && !(n & 0x04));
    pOutData[0] = ReadRawRC(CRCResultRegL);
    pOutData[1] = ReadRawRC(CRCResultRegM);
}
//功    能：复位RC522
//返    回: 成功返回MI_OK
char PcdReset(void)
{
	RC522_RST_HIGH;
    delay_us(10);
    RC522_RST_LOW;
    HAL_Delay(60);
    RC522_RST_HIGH;
    delay_us(500);
    WriteRawRC(CommandReg, PCD_RESETPHASE);
    HAL_Delay(2);

    WriteRawRC(ModeReg, 0x3D);
    WriteRawRC(TReloadRegL, 30);
    WriteRawRC(TReloadRegH, 0);
    WriteRawRC(TModeReg, 0x8D);
    WriteRawRC(TPrescalerReg, 0x3E);
    WriteRawRC(TxAutoReg, 0x40);

    ClearBitMask(TestPinEnReg, 0x80);
    WriteRawRC(TxAutoReg, 0x40);

    return MI_OK;
}
//功    能：读RC632寄存器
//参数说明：Address[IN]:寄存器地址
//返    回：读出的值
unsigned char ReadRawRC(unsigned char Address)
{
    unsigned char ucAddr;
    unsigned char ucResult = 0;
    ucAddr = ((Address << 1) & 0x7E) | 0x80;
    HAL_Delay(1);
    RC522_ENABLE;
    SPI_WriteNBytes(SPI1, &ucAddr, 1);  //向总线写多个数据
    SPI_ReadNBytes(SPI1, &ucResult, 1); //向总线读多个数据
//    HAL_SPI_Transmit(&hspi1,&ucAddr,1,0xff);
//    HAL_SPI_Receive(&hspi1,&ucResult,1,0xff);
//    while(HAL_SPI_Transmit(&hspi1,&ucAddr,1,0xff) == HAL_OK);
//    while(HAL_SPI_Receive(&hspi1,&ucResult,1,0xff) == HAL_OK);
    RC522_DISABLE;
    return ucResult;
}
//功    能：写RC632寄存器
//参数说明：Address[IN]:寄存器地址
//          value[IN]:写入的值
void WriteRawRC(unsigned char Address, unsigned char value)
{
    unsigned char ucAddr;
    uint8_t write_buffer[2] = {0};
    ucAddr = ((Address << 1) & 0x7E);
    write_buffer[0] = ucAddr;
    write_buffer[1] = value;
    HAL_Delay(1);
    RC522_ENABLE;
    SPI_WriteNBytes(SPI1, write_buffer, 2);
//    HAL_SPI_Transmit(&hspi1,write_buffer,2,0xff);
//    while(HAL_SPI_Transmit(&hspi1,write_buffer,2,0xff) == HAL_OK);
    RC522_DISABLE;
}
//功    能：置RC522寄存器位
//参数说明：reg[IN]:寄存器地址
//          mask[IN]:置位值
void SetBitMask(unsigned char reg, unsigned char mask)
{
    char tmp = 0x0;
    tmp = ReadRawRC(reg);        //读RC632寄存器
    WriteRawRC(reg, tmp | mask); // set bit mask
}
//功    能：清RC522寄存器位
//参数说明：reg[IN]:寄存器地址
//          mask[IN]:清位值
void ClearBitMask(unsigned char reg, unsigned char mask)
{
    char tmp = 0x0;
    tmp = ReadRawRC(reg);
    WriteRawRC(reg, tmp & ~mask); // clear bit mask
}
//功    能：通过RC522和ISO14443卡通讯
//参数说明：Command[IN]:RC522命令字
//          pIn [IN]:通过RC522发送到卡片的数据
//          InLenByte[IN]:发送数据的字节长度
//          pOut [OUT]:接收到的卡片返回数据
//          *pOutLenBit[OUT]:返回数据的位长度
char PcdComMF522(unsigned char Command,
                 unsigned char *pInData,
                 unsigned char InLenByte,
                 unsigned char *pOutData,
                 unsigned int *pOutLenBit)
{
    char status = MI_ERR;
    unsigned char irqEn = 0x00;
    unsigned char waitFor = 0x00;
    unsigned char lastBits;
    unsigned char n;
    unsigned int i;
    switch (Command)
    {
    case PCD_AUTHENT:
        irqEn = 0x12;
        waitFor = 0x10;
        break;
    case PCD_TRANSCEIVE:
        irqEn = 0x77;
        waitFor = 0x30;
        break;
    default:
        break;
    }
    WriteRawRC(ComIEnReg, irqEn | 0x80);
    ClearBitMask(ComIrqReg, 0x80);
    WriteRawRC(CommandReg, PCD_IDLE);
    SetBitMask(FIFOLevelReg, 0x80);
    for (i = 0; i < InLenByte; i++)
    {
        WriteRawRC(FIFODataReg, pInData[i]);
    }
    WriteRawRC(CommandReg, Command);
    if (Command == PCD_TRANSCEIVE)
    {
        SetBitMask(BitFramingReg, 0x80);
    }
    i = 800;
    do
    {
        n = ReadRawRC(ComIrqReg);
        i--;
    } while ((i != 0) && !(n & 0x01) && !(n & waitFor));
    ClearBitMask(BitFramingReg, 0x80);
    if (i != 0)
    {
        if (!(ReadRawRC(ErrorReg) & 0x1B))
        {
            status = MI_OK;
            if (n & irqEn & 0x01)
            {
                status = MI_NOTAGERR;
            }
            if (Command == PCD_TRANSCEIVE)
            {
                n = ReadRawRC(FIFOLevelReg);
                lastBits = ReadRawRC(ControlReg) & 0x07;
                if (lastBits)
                {
                    *pOutLenBit = (n - 1) * 8 + lastBits;
                }
                else
                {
                    *pOutLenBit = n * 8;
                }
                if (n == 0)
                {
                    n = 1;
                }
                if (n > MAXRLEN)
                {
                    n = MAXRLEN;
                }
                for (i = 0; i < n; i++)
                {
                    pOutData[i] = ReadRawRC(FIFODataReg);
                }
            }
        }
        else
        {
            status = MI_ERR;
        }
    }
    SetBitMask(ControlReg, 0x80); // stop timer now
    WriteRawRC(CommandReg, PCD_IDLE);
    return status;
}
//开启天线
//每次启动或关闭天险发射之间应至少有1ms的间隔
void PcdAntennaOn(void)
{
    unsigned char i;
    i = ReadRawRC(TxControlReg);
    if (!(i & 0x03))
    {
        SetBitMask(TxControlReg, 0x03);
    }
}
//关闭天线
void PcdAntennaOff(void)
{
    ClearBitMask(TxControlReg, 0x03);
}

void RC522_Config(unsigned char Card_Type)
{
    ClearBitMask(Status2Reg, 0x08);
    WriteRawRC(ModeReg, 0x3D);
    WriteRawRC(RxSelReg, 0x86);
    WriteRawRC(RFCfgReg, 0x7F);
    WriteRawRC(TReloadRegL, 30);
    WriteRawRC(TReloadRegH, 0);
    WriteRawRC(TModeReg, 0x8D);
    WriteRawRC(TPrescalerReg, 0x3E);
    HAL_Delay(5);
    PcdAntennaOn();
}

RC522.h

/*
 * RC522.h
 *
 *  Created on: Mar 23, 2022
 *      Author: LX
 */

#ifndef RC522_H_
#define RC522_H_

#include "main.h"

#define PCD_IDLE              0x00               //取消当前命令
#define PCD_AUTHENT           0x0E               //验证密钥
#define PCD_RECEIVE           0x08               //接收数据
#define PCD_TRANSMIT          0x04               //发送数据
#define PCD_TRANSCEIVE        0x0C               //发送并接收数据
#define PCD_RESETPHASE        0x0F               //复位
#define PCD_CALCCRC           0x03               //CRC计算
#define PICC_REQIDL           0x26               //寻天线区内未进入休眠状态
#define PICC_REQALL           0x52               //寻天线区内全部卡
#define PICC_ANTICOLL1        0x93               //防冲撞
#define PICC_ANTICOLL2        0x95               //防冲撞
#define PICC_AUTHENT1A        0x60               //验证A密钥
#define PICC_AUTHENT1B        0x61               //验证B密钥
#define PICC_READ             0x30               //读块
#define PICC_WRITE            0xA0               //写块
#define PICC_DECREMENT        0xC0               //扣款
#define PICC_INCREMENT        0xC1               //充值
#define PICC_RESTORE          0xC2               //调块数据到缓冲区
#define PICC_TRANSFER         0xB0               //保存缓冲区中数据
#define PICC_HALT             0x50               //休眠

#define DEF_FIFO_LENGTH       64                 //FIFO size=64byte

// PAGE 0
#define     RFU00                 0x00
#define     CommandReg            0x01
#define     ComIEnReg             0x02
#define     DivlEnReg             0x03
#define     ComIrqReg             0x04
#define     DivIrqReg             0x05
#define     ErrorReg              0x06
#define     Status1Reg            0x07
#define     Status2Reg            0x08
#define     FIFODataReg           0x09
#define     FIFOLevelReg          0x0A
#define     WaterLevelReg         0x0B
#define     ControlReg            0x0C
#define     BitFramingReg         0x0D
#define     CollReg               0x0E
#define     RFU0F                 0x0F
// PAGE 1
#define     RFU10                 0x10
#define     ModeReg               0x11
#define     TxModeReg             0x12
#define     RxModeReg             0x13
#define     TxControlReg          0x14
#define     TxAutoReg             0x15
#define     TxSelReg              0x16
#define     RxSelReg              0x17
#define     RxThresholdReg        0x18
#define     DemodReg              0x19
#define     RFU1A                 0x1A
#define     RFU1B                 0x1B
#define     MifareReg             0x1C
#define     RFU1D                 0x1D
#define     RFU1E                 0x1E
#define     SerialSpeedReg        0x1F
// PAGE 2
#define     RFU20                 0x20
#define     CRCResultRegM         0x21
#define     CRCResultRegL         0x22
#define     RFU23                 0x23
#define     ModWidthReg           0x24
#define     RFU25                 0x25
#define     RFCfgReg              0x26
#define     GsNReg                0x27
#define     CWGsCfgReg            0x28
#define     ModGsCfgReg           0x29
#define     TModeReg              0x2A
#define     TPrescalerReg         0x2B
#define     TReloadRegH           0x2C
#define     TReloadRegL           0x2D
#define     TCounterValueRegH     0x2E
#define     TCounterValueRegL     0x2F
// PAGE 3
#define     RFU30                 0x30
#define     TestSel1Reg           0x31
#define     TestSel2Reg           0x32
#define     TestPinEnReg          0x33
#define     TestPinValueReg       0x34
#define     TestBusReg            0x35
#define     AutoTestReg           0x36
#define     VersionReg            0x37
#define     AnalogTestReg         0x38
#define     TestDAC1Reg           0x39
#define     TestDAC2Reg           0x3A
#define     TestADCReg            0x3B
#define     RFU3C                 0x3C
#define     RFU3D                 0x3D
#define     RFU3E                 0x3E
#define     RFU3F		  0x3F

#define MI_OK                          0
#define MI_NOTAGERR                    1 //(-1)
#define MI_ERR                         2 //(-2)

#define MAXRLEN                       18



void RC522_Init(void);
char PcdRequest(unsigned char req_code,unsigned char *pTagType);
char PcdAnticoll(unsigned char *pSnr);
char PcdSelect(unsigned char *pSnr);
char PcdAuthState(unsigned char auth_mode,unsigned char addr,unsigned char *pKey,unsigned char *pSnr);
char PcdRead(unsigned char addr,unsigned char *pData);
char PcdWrite(unsigned char addr,unsigned char *pData);
char PcdValue(unsigned char dd_mode,unsigned char addr,unsigned char *pValue);
char PcdBakValue(unsigned char sourceaddr, unsigned char goaladdr);
char PcdHalt(void);
void CalulateCRC(unsigned char *pIndata,unsigned char len,unsigned char *pOutData);
char PcdReset(void);
unsigned char ReadRawRC(unsigned char Address);
void WriteRawRC(unsigned char Address, unsigned char value);
void SetBitMask(unsigned char reg,unsigned char mask);
void ClearBitMask(unsigned char reg,unsigned char mask);
char PcdComMF522(unsigned char Command,
                 unsigned char *pInData,
                 unsigned char InLenByte,
                 unsigned char *pOutData,
                 unsigned int  *pOutLenBit);
void PcdAntennaOn(void);
void PcdAntennaOff(void);
void RC522_Config(unsigned char Card_Type);

#endif /* RC522_H_ */

最后

以上就是温婉网络为你收集整理的RC522(RFID)读写驱动的全部内容，希望文章能够帮你解决RC522(RFID)读写驱动所遇到的程序开发问题。

如果觉得靠谱客网站的内容还不错，欢迎将靠谱客网站推荐给程序员好友。

本图文内容来源于网友提供，作为学习参考使用，或来自网络收集整理，版权属于原作者所有。
点赞(36)

相关文章

无线射频识别的应用方案有哪些？
无线射频识别的应用方案有哪些？
RFID室内定位技术原理浅析-RFID室内人员定位-新导智能
RFID室内定位技术原理浅析-RFID室内人员定位-新导智能
STM32/51单片机实训day4——RFID数据读取｜RC522｜串口数据收发、可模拟RFID (三) 仿真目录1 任务指导2 实验步骤3 串口调试4 USART配置5 fputs函数重写
STM32/51单片机实训day4——RFID数据读取｜RC522｜串口数据收发、可模拟RFID (三) 仿真目录1 任务指导2 实验步骤3 串口调试4 USART配置5 fputs函数重写
基于51，人体红外感应和RC522的门禁系统
基于51，人体红外感应和RC522的门禁系统
RC522(RFID)读写驱动
RC522(RFID)读写驱动
RC522 读卡器和写卡器 读写测试程序----基于cc2530开发板
RC522 读卡器和写卡器 读写测试程序----基于cc2530开发板
Arduino文档阅读笔记-RFID工作原理及RC522模块介绍
Arduino文档阅读笔记-RFID工作原理及RC522模块介绍
基于HL-1开发板开发RFID（RC522模块）射频电路基础
基于HL-1开发板开发RFID（RC522模块）射频电路基础

评论列表共有 0 条评论

立即
投稿
返回
顶部
