arcmap叠置分析_（10）择房分析

1.背景

如何找到环境好、购物方便、小孩上学方便的居住区地段是购房者最关心的一个问题，因此购房者就需要从总体上对商品房的信息进行研究分析，选择最适宜的购房地段。

2.目的

学会利用缓冲区分析和叠加分析解决实际问题。

3.数据

实验数据已备好，城市市区交通网络，商业中心分布图，名牌高中分布图，和名胜古迹分布图，这些文件综合在一起是city.mxd。

4.要求

所寻求的市区是噪音声音要小，距离商业中心和各大名牌高中要近，是为了环境优雅离名胜古迹较近，综合上述条件给定一个定量的限定如下。

（1）离主要是城区交通要道200米之外，交通要道的车流量大，噪声产生的主要源于此

（2）距大型商业中心的影响，与商业中心的大小来确定影响区域，具体是以此属性字段YUZHI

（3）举名牌高中要在750米之内，以便小孩上学便捷。

（4）距名胜古迹500米之内。

最后分别将满足上述条件的其中一个条件的取值1，不满足的取值为0，如果满足距主要市区交通要道200米之内取值为1，反之为0，其他亦是如此，最后将其累加得到分级。即满足三个条件的累加得到3，满足两个条件的得到2，最后将全部分成4级。

5.操作步骤

首先打开ArcMap,将文件加载到窗口中来，这时5个文件全部加入了到了ArcMap.

(1)主干道噪声缓冲区建立

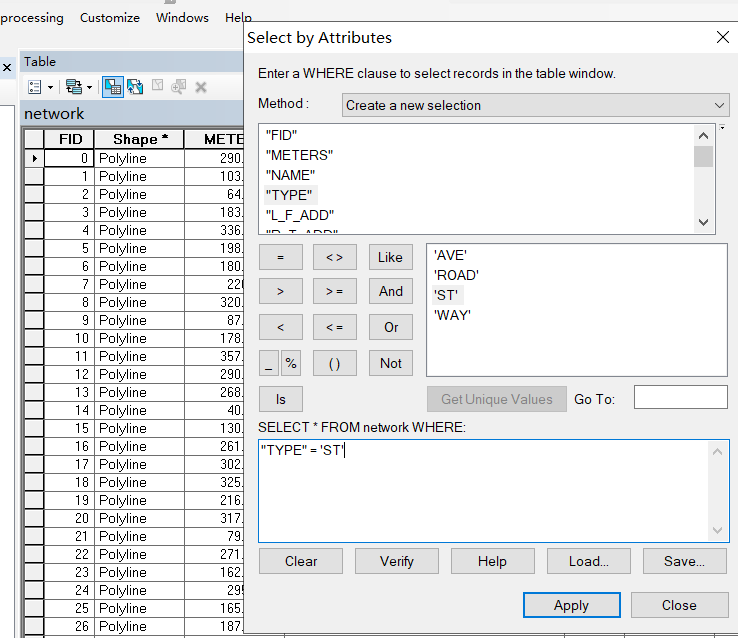

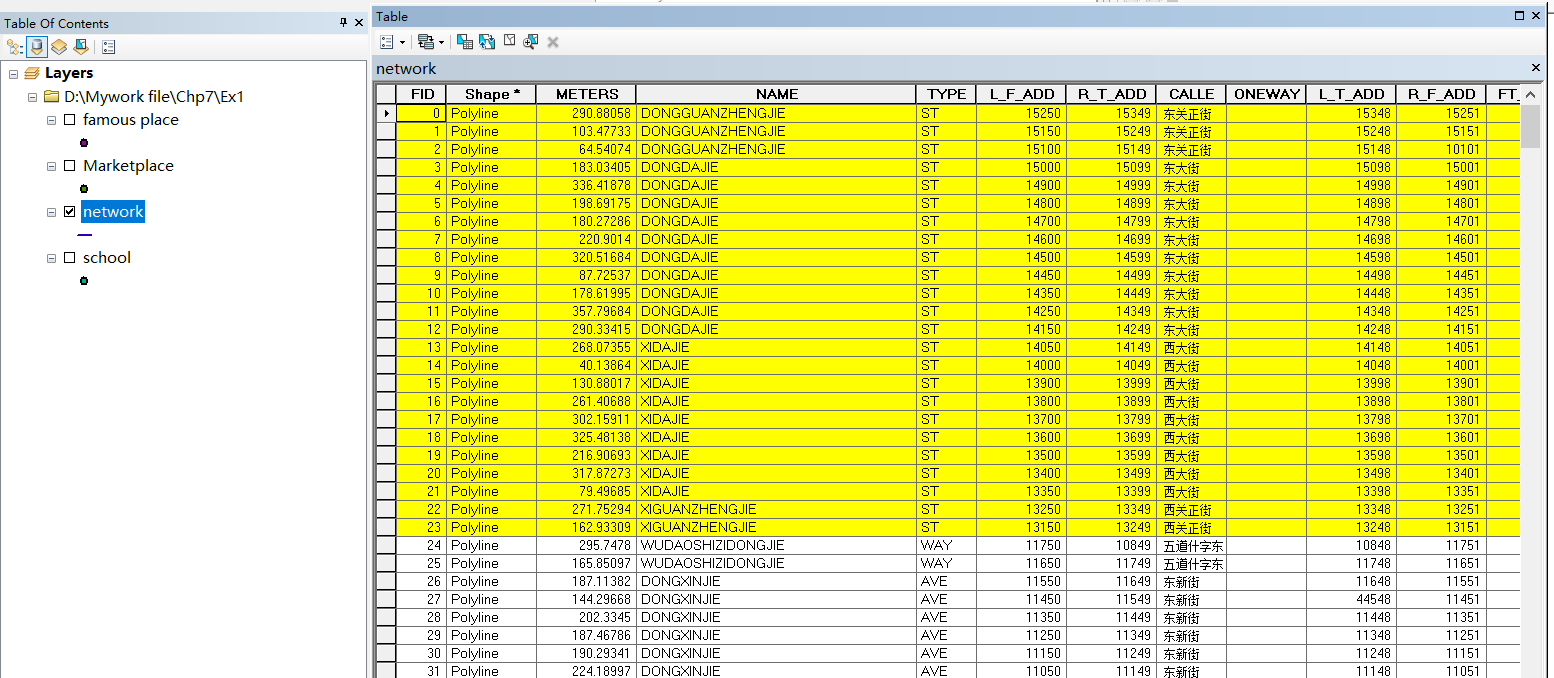

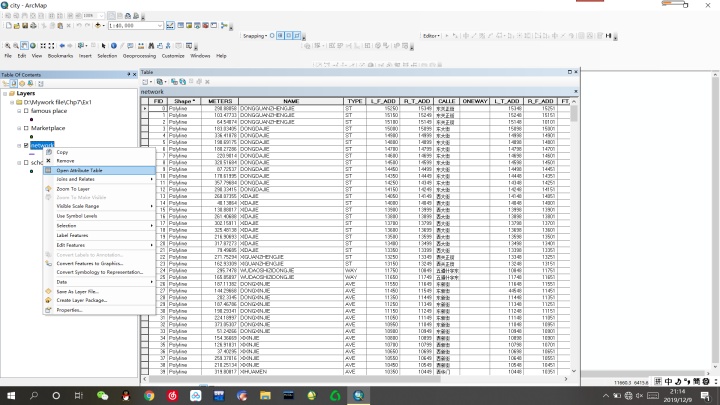

选择交通网络图层（network.shp），打开属性表，在SQL算式表中计算调出主干道路

(2)交通网络影响范围建立

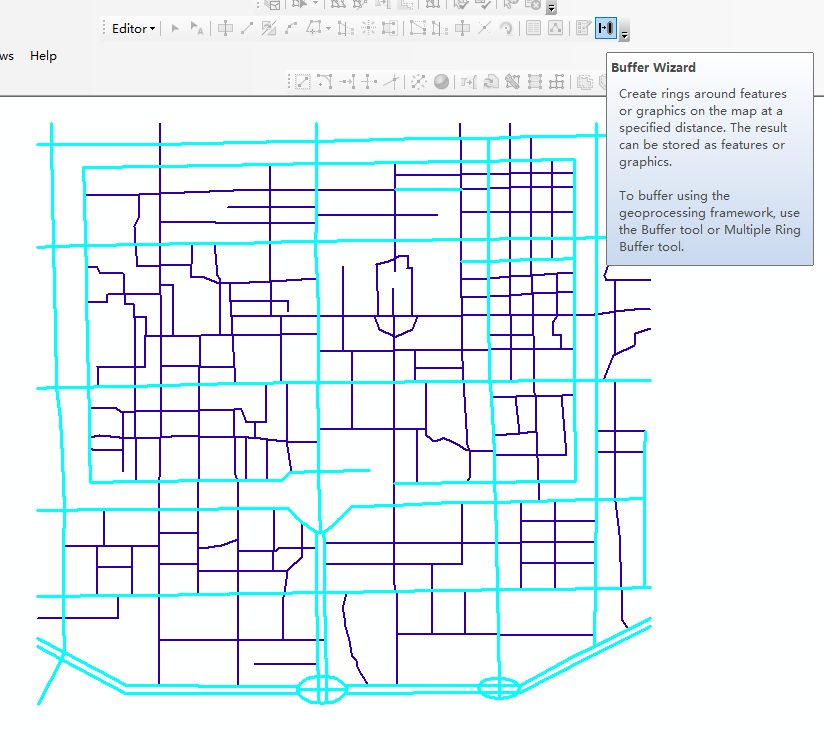

首先在缓冲区对象图层选择交通网络图层(network)，然后将仅对选择的要素进行分析选项选中，单击【下一步】。

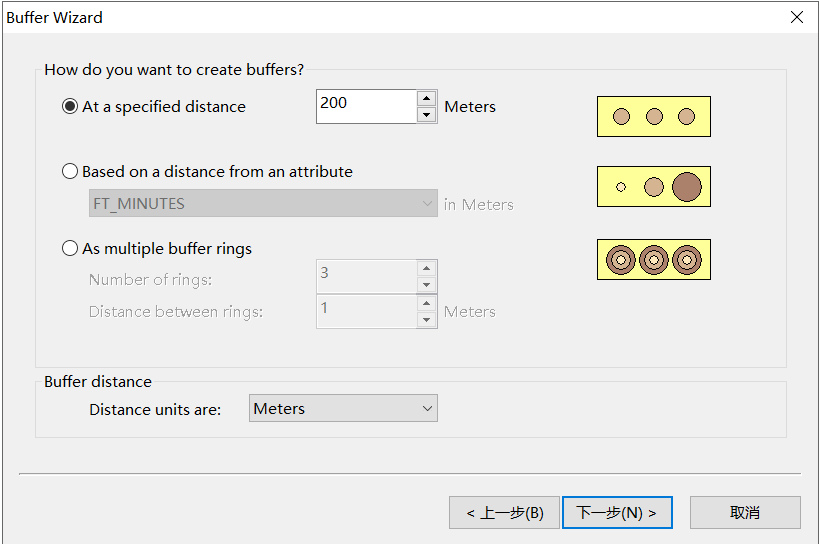

确定尺寸单位如米，选择第一种缓冲区建立方法(以指定的距离)，指定缓冲区半径为200m，单击【下一步】。

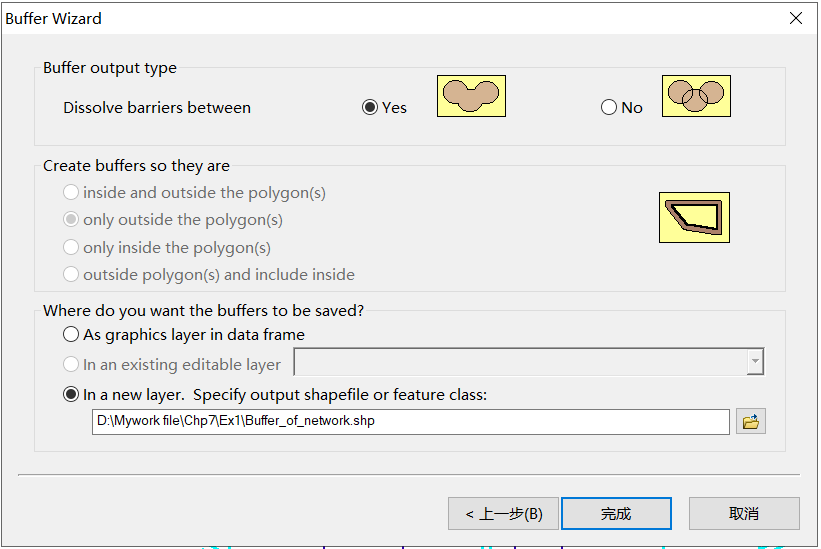

因为不是分别考虑一个图层的各个不同的要素的目的，所以我们在这里选择的是第一种边界设定类型，然后指定好缓冲区文件的存放路径和文件名后，单击【完成】，完成主干道噪声污染缓冲区的建立

(3)商业中心影响范围建立

• 建立大型商业中心的影响范围。首先点击缓冲区按钮，在缓冲区对象图层选择商业中心分布图层（network），单击【下一步】。

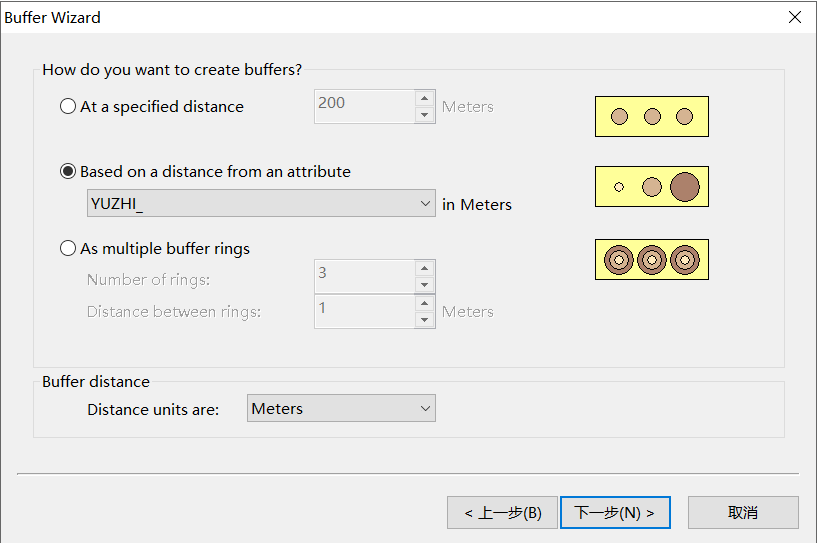

• 确定尺寸单位，选择第一种缓冲区建立方法，以其属性字段YUZHI为缓冲区半径，单击【下一步】。

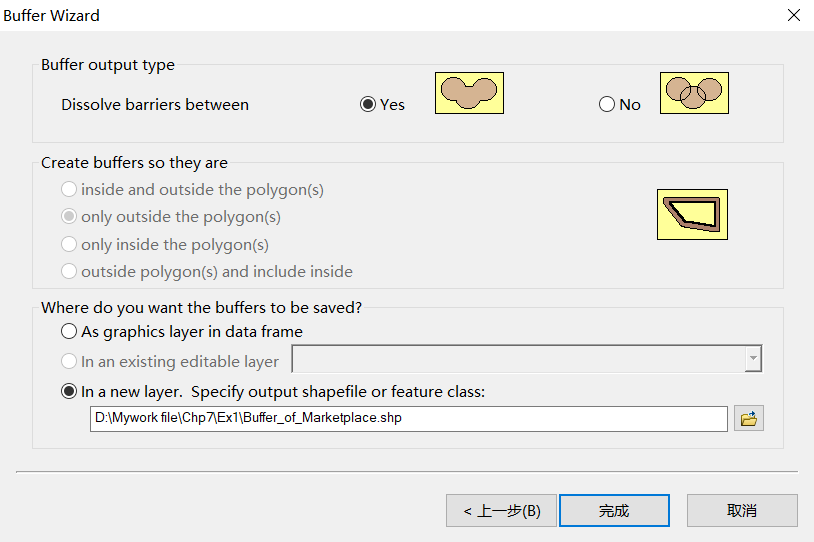

• 选择的是第一种边界设定类型，然后指定好缓冲区文件的存放路径和文件名后，单击【完成】，完成商业中心影响范围缓冲区的建立

(4)名牌高中的影响范围建立

• 点击缓冲区按钮，在缓冲区对象图层选择名牌高中分布图层(school)，单击【下一步】。

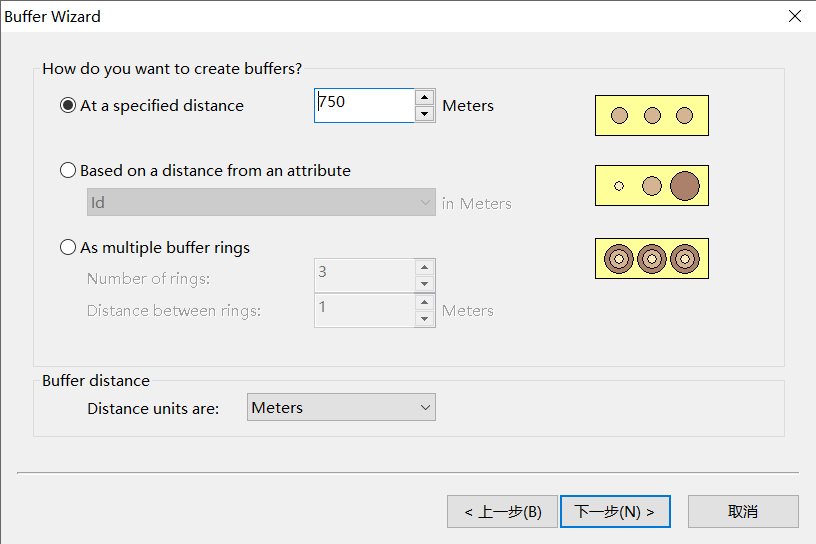

• 确定尺寸单位如米，选择第一种缓冲区建立方法，指定750m作为半径，设置好后，单击【下一步】。

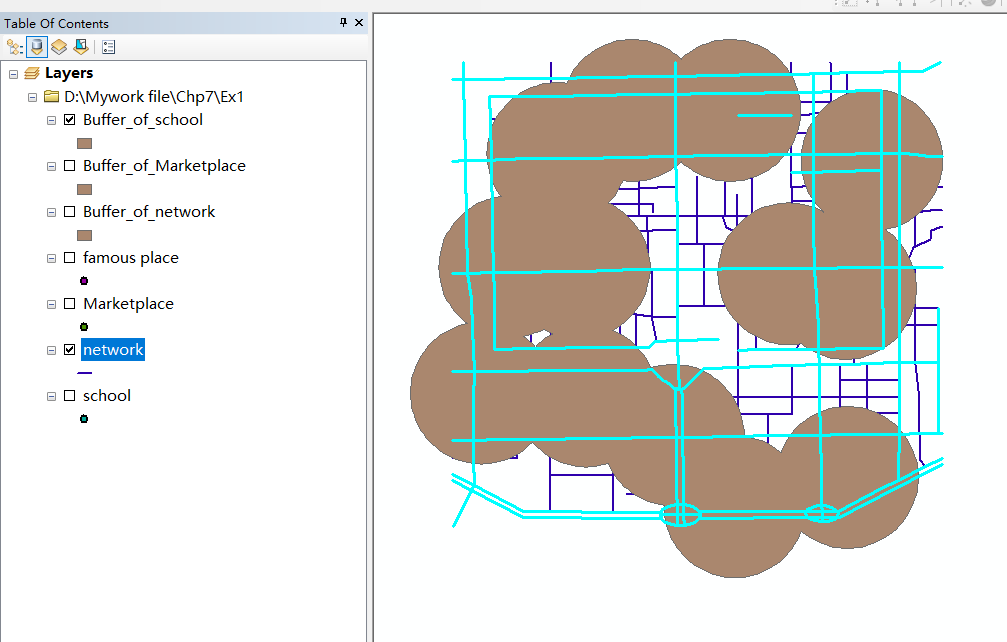

• 选择的是第一种边界设定类型，然后指定好缓冲区文件的存放路径和文件名后，单击【完成】，完成名牌高中的覆盖范围缓冲区的建立。

(5)名胜古迹的影响范围建立

• 点击缓冲区按钮，在缓冲区对象图层选择名胜古迹分布图层(famousplace)。

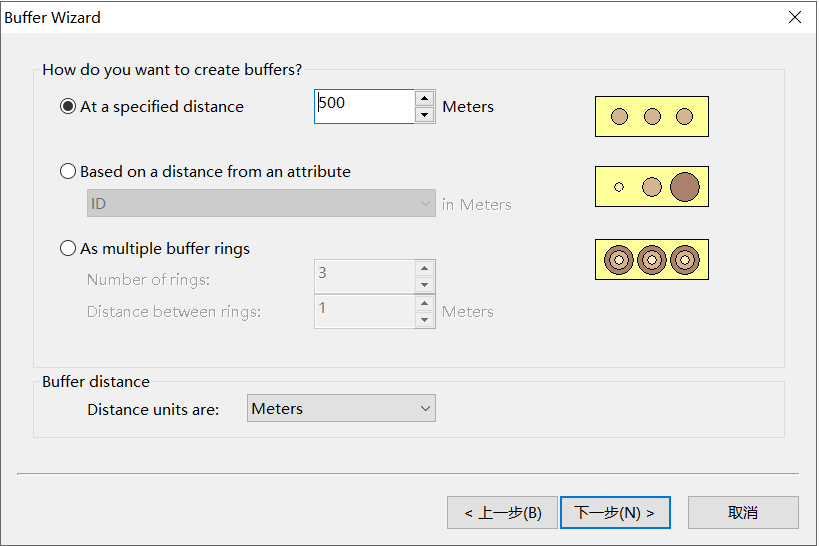

• 单击【下一步】，确定尺寸单位，选择第一种缓冲区建立方法，指定500m作为缓冲区半径，设置好后，单击【下一步】。

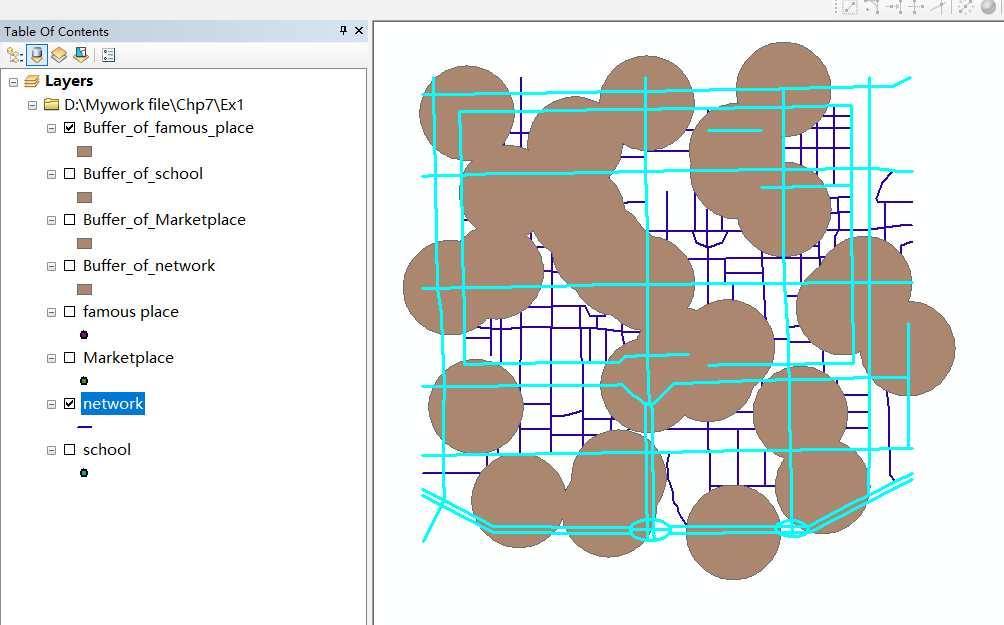

• 选择的是第一种边界设定类型，然后指定好缓冲区文件的存放路径和文件名后，单击【完成】.完成名胜古迹的覆盖范围缓冲区的建立。

(6)进行叠置分析，将满足上述四个要求的区域求出

1)对商业中心影响范围、名牌高中的影响范围、名胜古迹的影响范围三个缓冲区进行【叠置分析】的【交集】操作

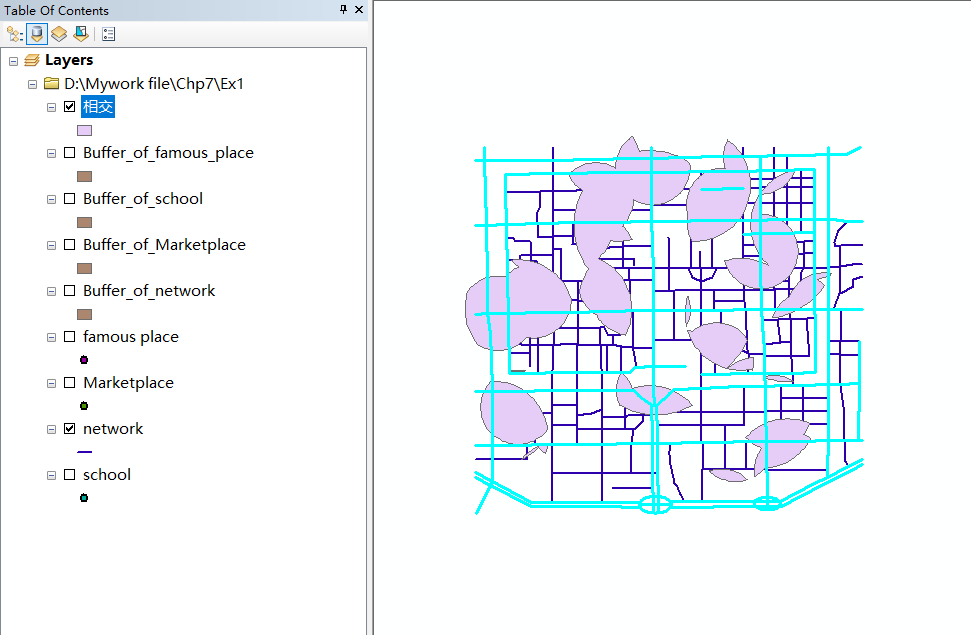

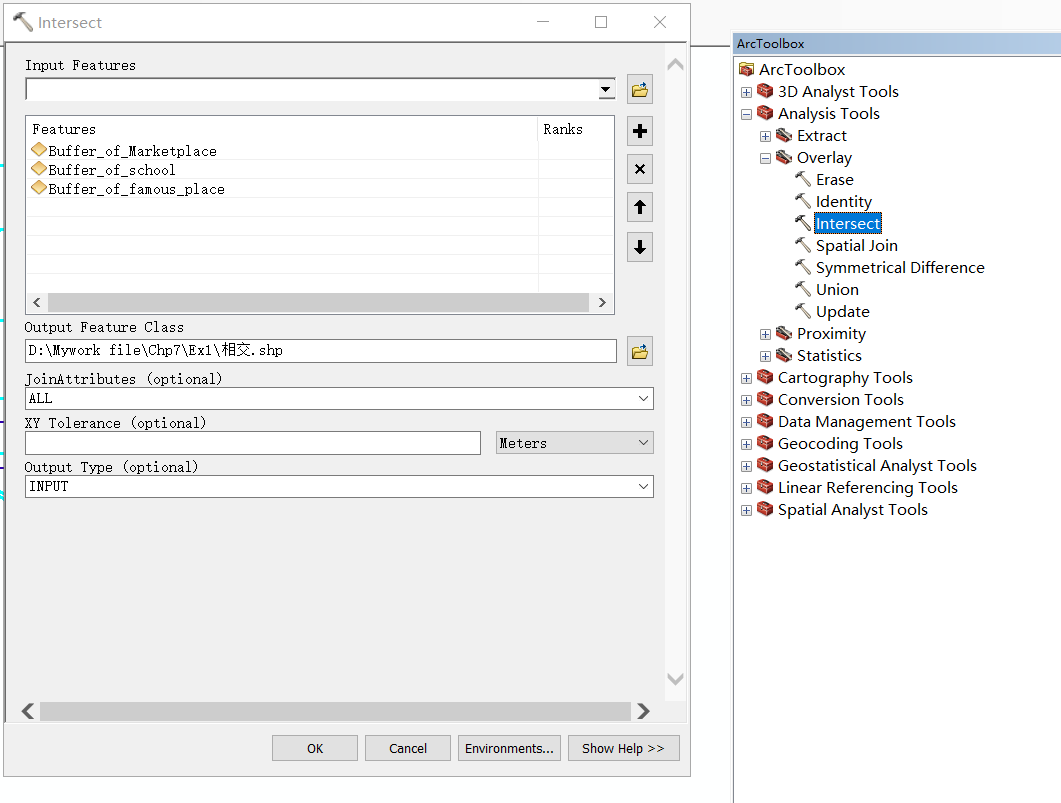

打开ArcToolbox，依次选择【分析工具】|【叠加分析】|【相交】操作，打开【相交】操作对话框。将商业中心的缓冲区、名牌高中的缓冲区和名胜古迹的缓冲区分别进行添加，设定输出文件名并选择全部字段，输出类型和输入类型一样。单击【完成】，可获得同时满足三个条件的交集区域

2）利用主干道噪声缓冲区对获得的三个区域的交集进行图层【擦除】操作，从而获得同时满足四个条件的区域。

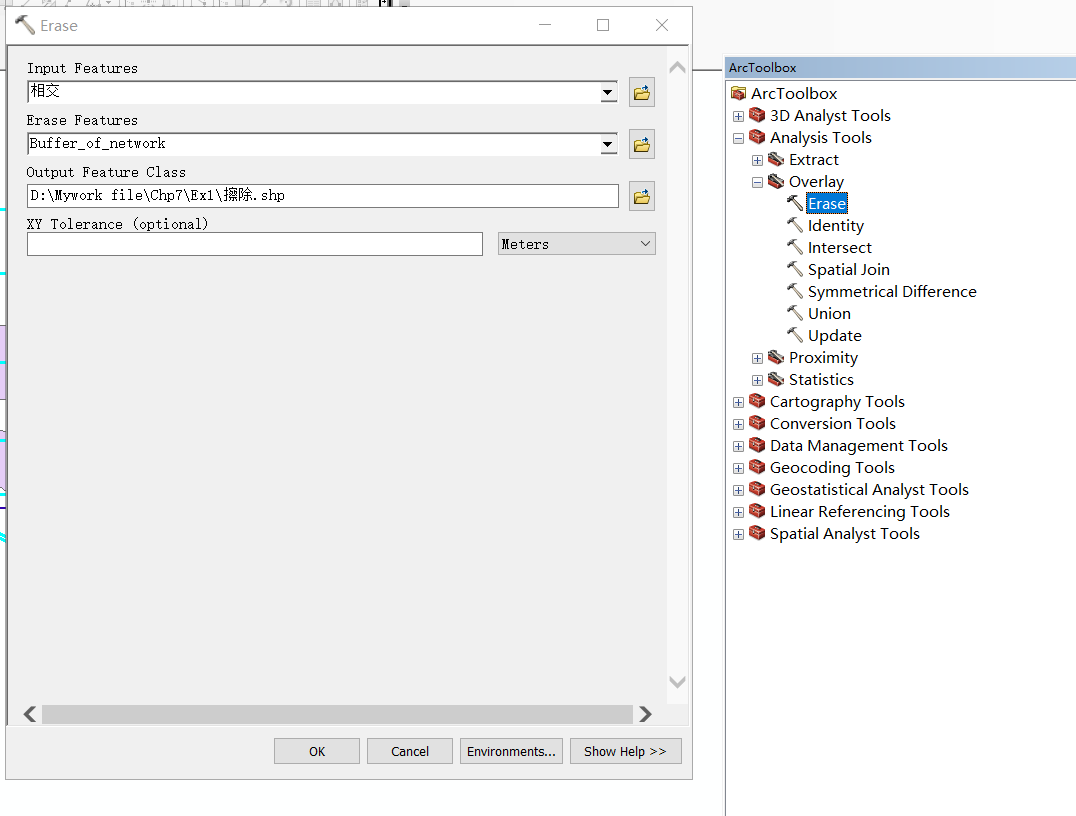

打开ArcToolbox，分别选择【分析工具】【叠加分析】【擦除】操作，打开图层【擦除】操作对话框，在输入要素选择三个区域的交集.在擦除要素选择主干道噪声缓冲区，同时设定输出图层的地址和文件名，单击【完成】，就获得了同时满足四个条件的交集区域，即购房者的最佳选择区域

3）为了使结果更有说服力，更加直观，可以综合上述四个因子，对整个市区进行分等级分等级的标准时，①满足其中四个条件为第一等级；②满足其中三个等级为第二等级；③三，满足其中两个等级为第三等级；④满足其中一个条件为第四等级；⑤完全不满足为第五等级。

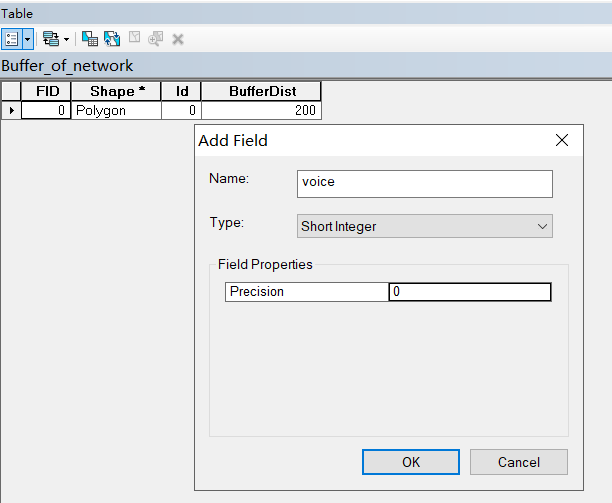

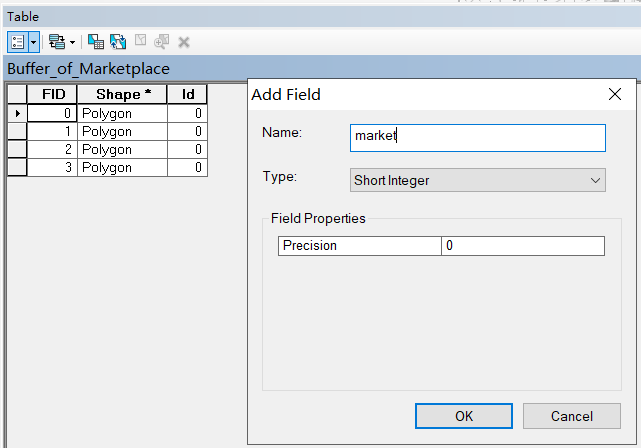

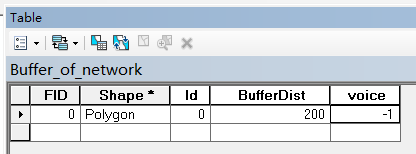

分别打开商业中心，名牌高中和名胜古迹影响范围缓冲区的图层属性列表，建立字段market、school、famous，赋值为1。同时向主干道噪声缓冲区图层属性建立噪声字段voice赋值为-1。

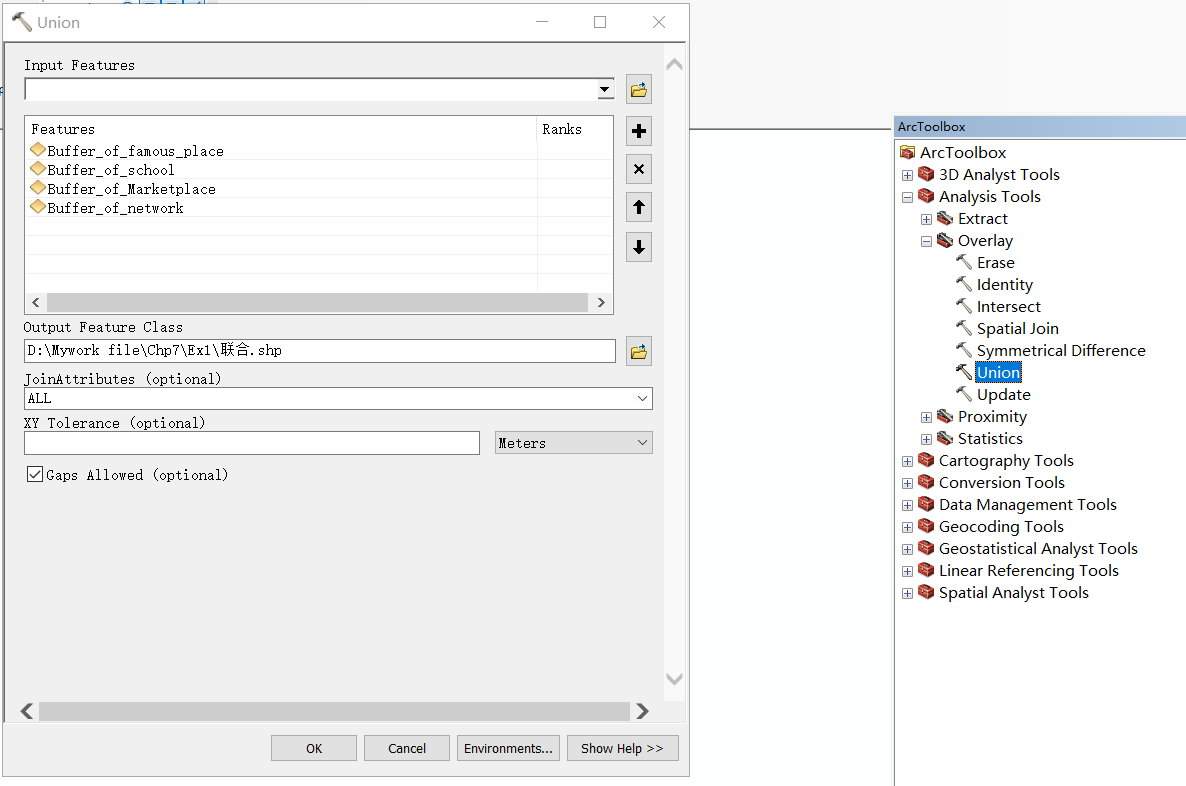

4）打开ArcToolbox，分别选择【分析工具】【叠加分析】，然后再选择【联合】操作，得到四个区域的叠加图

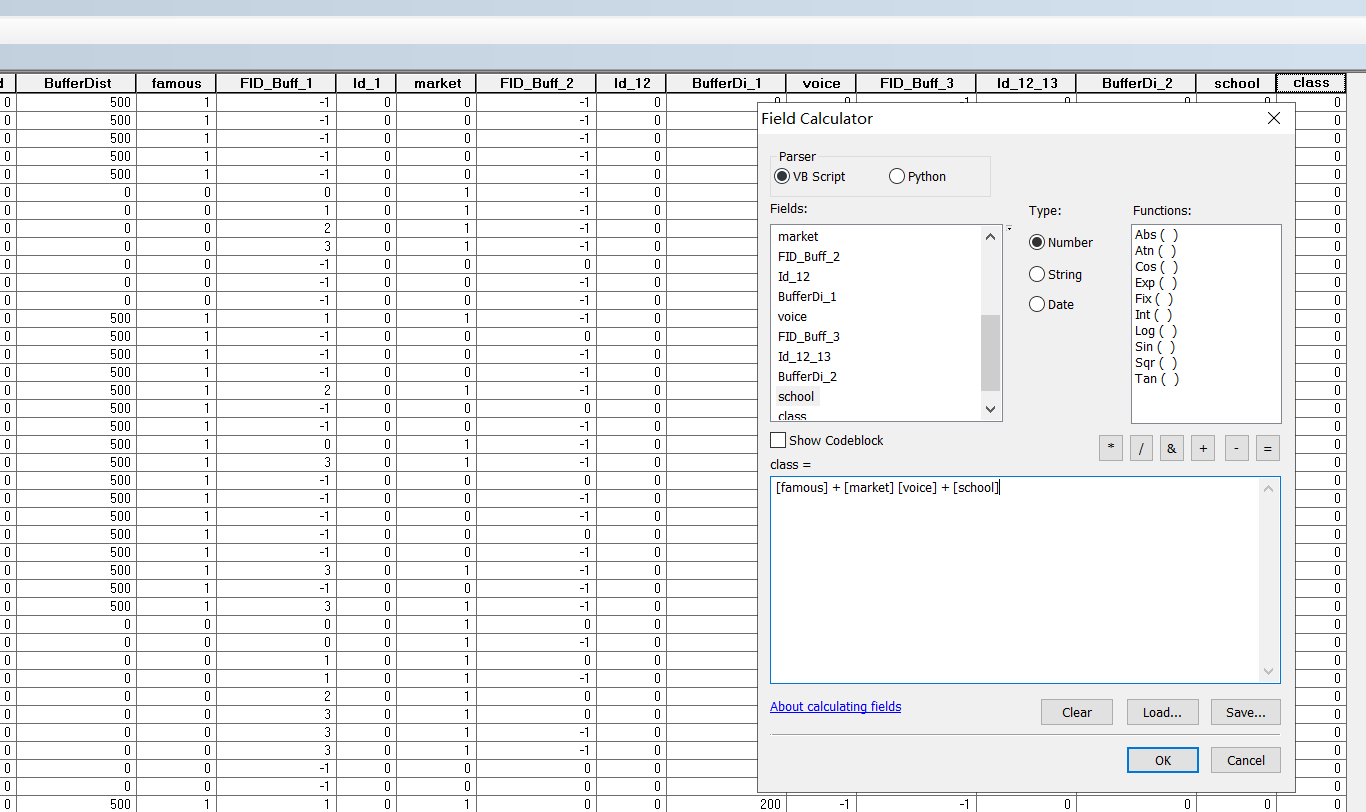

5）打开联合文件的属性列表，添加一个字段class。然后在编辑器中输入计算公式，进行分级。第一等级数值为3，第二等级数值为2，第三等级数值为1，第四等级舒适为0，第五等级数值为－1。

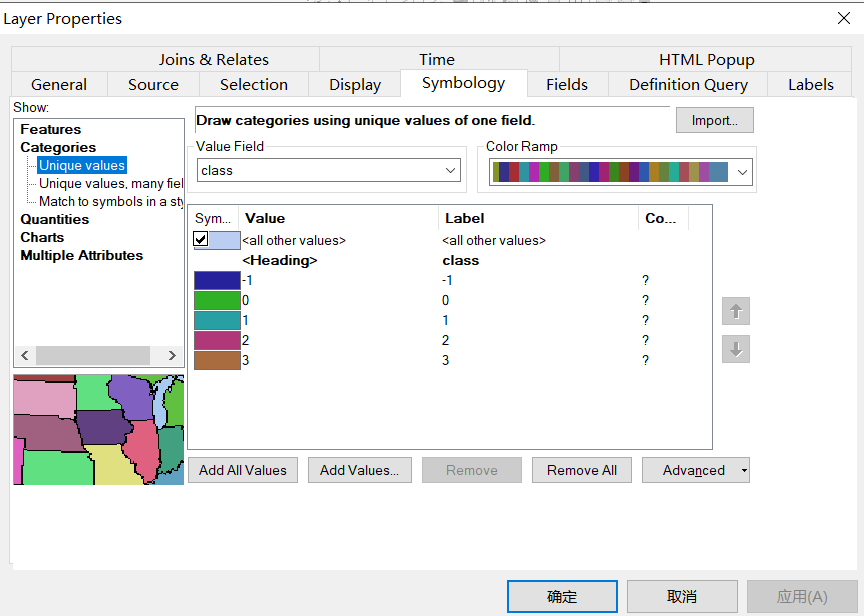

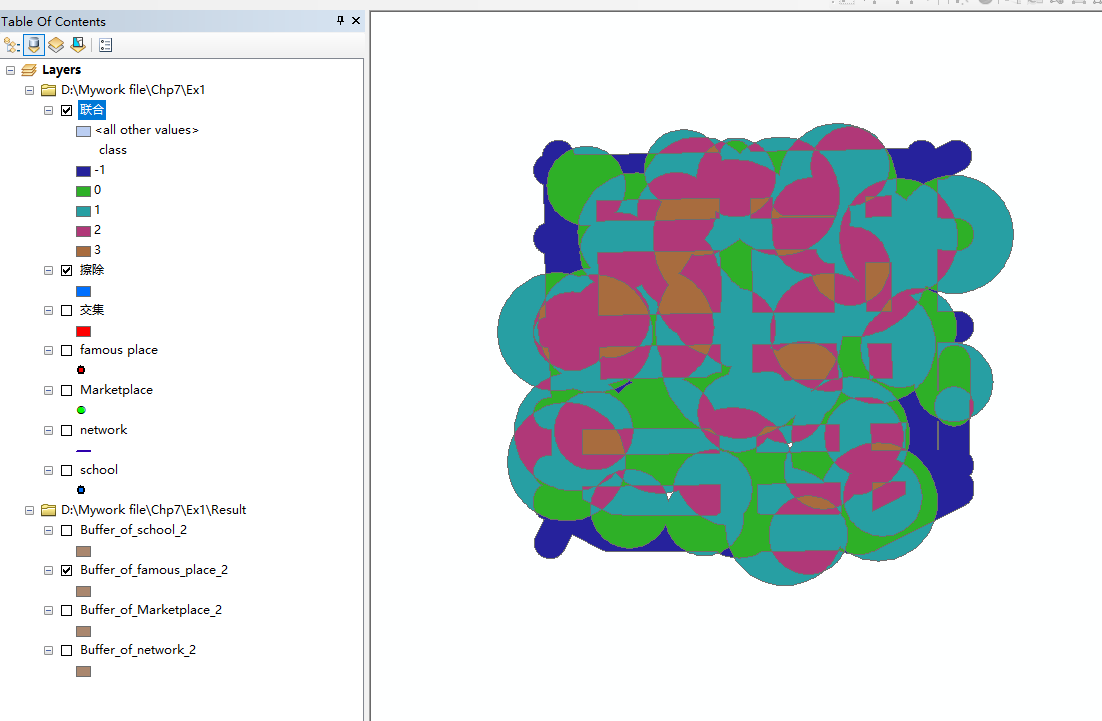

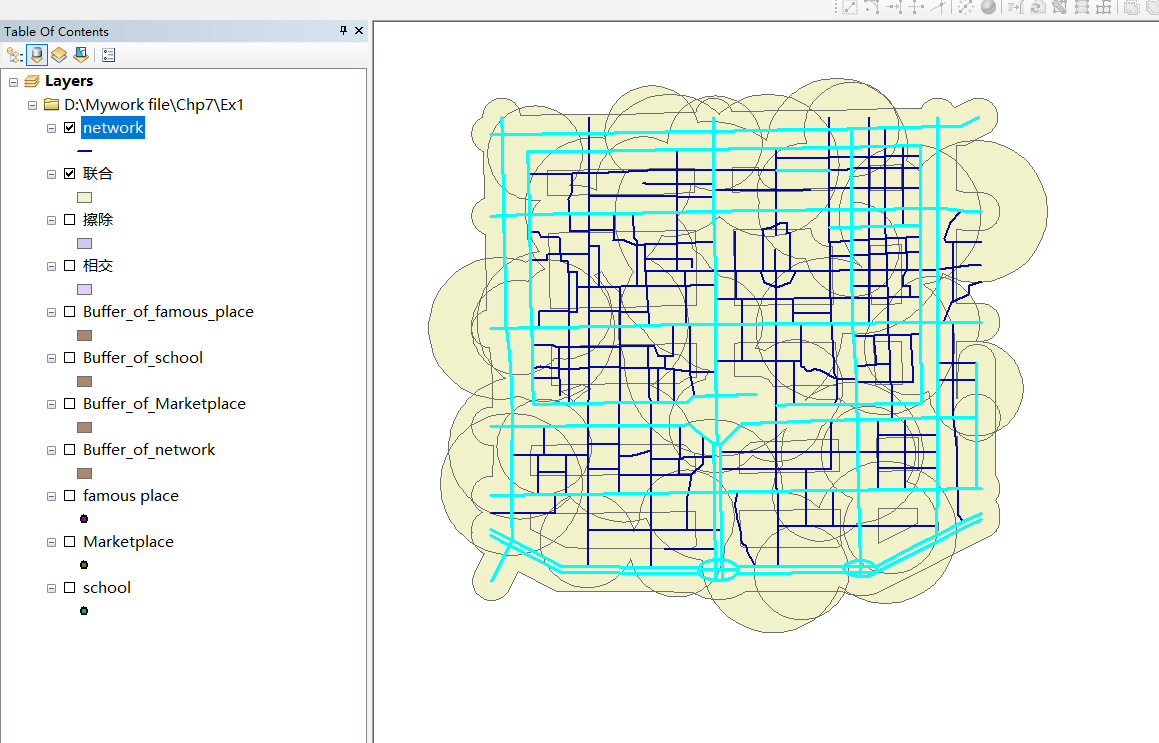

（7）最后在联合图层中设置成class的字段分级显示，得到整个市区的分等定级图，满足条件越多就是优选区域，相对就是非优选区域。
