技巧篇-图层叠加之美(一)

很多人认为，制图是个非常复杂的过程。尤其是基于GIS制图，基本上在已有的数据上进行符号化，数据是精确测量或通过具备固定的结构，不能随意更改。正是这个原因，很多专业人员在制图的过程中抱怨，缺乏某些数据，或者数据采集不规范，导致无论怎么配置都无法达到出图要求。

         经验老到的人总会被经验所制约，而无法跳出固化思维。很多人由于不敢修改数据或者缺乏数据，导致图面美观度大打折扣，图面效果不佳。

         在很多情况下，人们是可以发挥其想象力去实现更好的地图展示效果的。本篇通过最简单的图层叠加效果，给大家带来GIS制图的新思路。

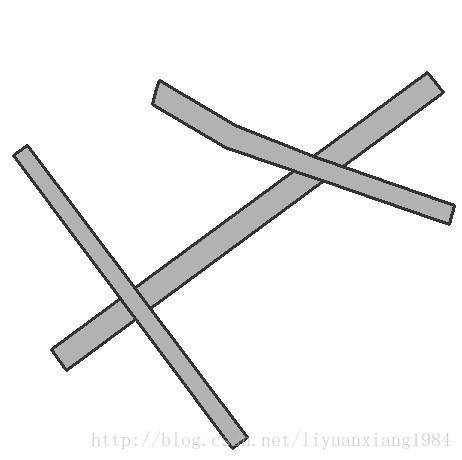

         大约在2007年，作者给某单位做一个基于GIS的路面养护系统的时候，需要使用公路路面数据。而当时该单位已经对公路路面进行了采集，但采集结果相当令人不满意，作者一度怀疑，这个数据可以废掉。但为短暂挣扎之后，突来的灵感给作者打开了一扇窗户。接下来我们看这个公路路面的示意图：

这个路面数据在采集的时候基本上将图形采集回来，但由于绘图人员没有专门的采集道路边线，导致整个数据在加载的时候，重叠部分让人恼火。

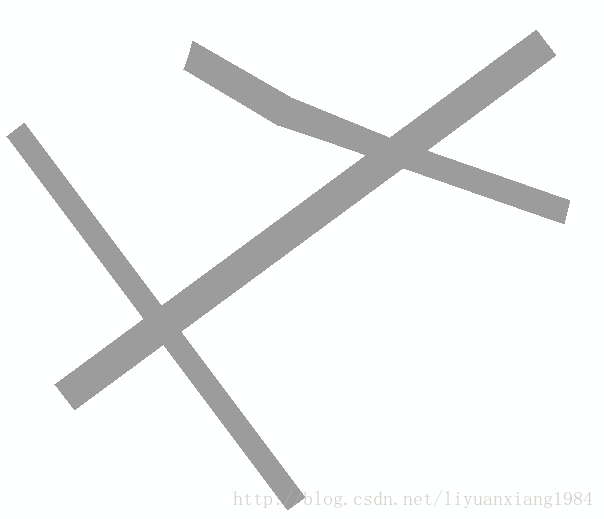

         后来想了一下，决定将面图层的渲染方式更改一下，将面数据的边线不显示或者改为跟面演示相同，得出如下效果

经过这步设置之后，虽然重叠部分问题已经解决，但出来的效果就如一块泥巴打在墙上一样，效果不鲜明。一般的制图老手，可能到这一步就完成了事。但在非常挑剔的制图人员眼里，这是不及格的。

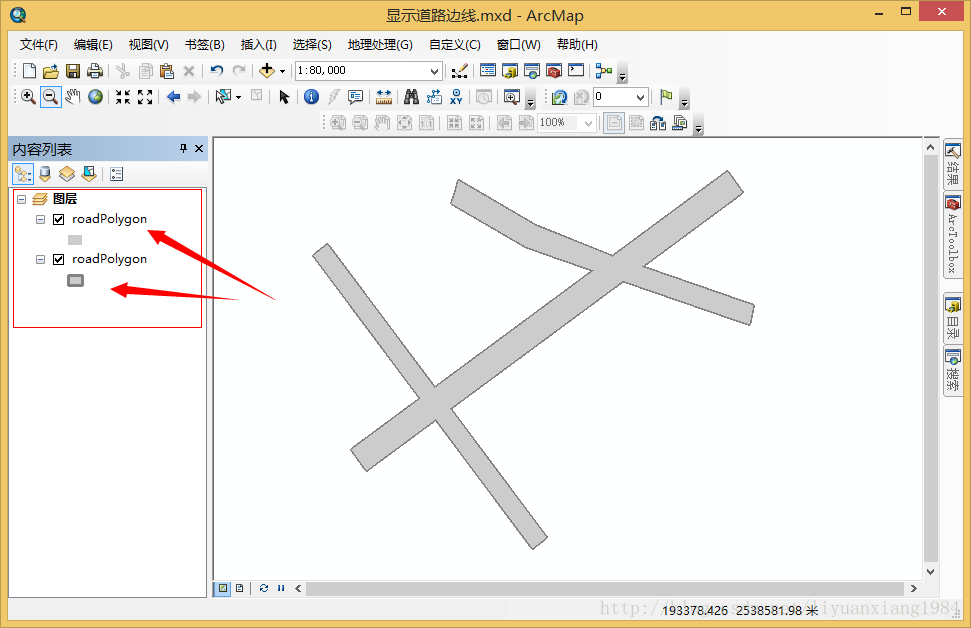

制图高手与老手的区别就在于将复杂问题简单化，化腐朽为神奇。下面我们不妨将这个图层在面板上再加载一次，上一层为去掉边线的路面，下一层则为显示边线的原始数据，并将这两层的颜色适当调整一下灰度。如下图所示

这次操作只是利用层的理念，上层压盖下层这么显而易见的道理，没有对数据进行任何的处理，也没有对数据进行修改，更没有生成新的数据，而是简单的叠加，即可达到更佳的显示效果。由于具备了路面边线，更能凸显路面的范围和层次感。

这些简单技巧，可以说是非常实用的，不管你使用ArcGIS还是其他的GIS桌面软件，都可以轻松实现。可见，制图的过程，思路要比工具来的实际，也是放诸四海皆通用的。培养良好的制图思维，是GIS制图的核心，它将给制图人员带来极大的创作空间和思路。

关于制图思想，可参考作者在2013年Esri中国用户大会的《探寻ArcGIS精细化制图的魅力》讲座，里面对这个案例有进一步的说明。ppt和录屏可参看以下链接

http://url.cn/OV1nT3

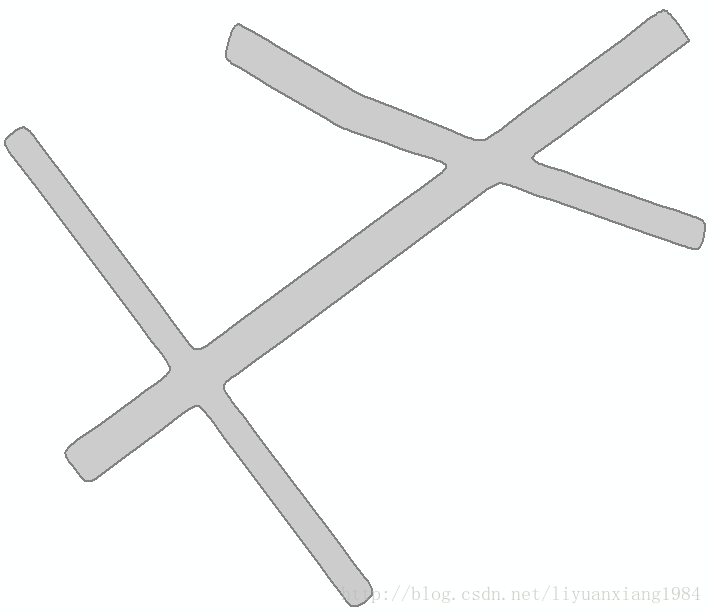

如果要成为精英级别的制图人员，还可以将这个面状数据继续进行处理。例如考虑到路面在转弯或者渠化带的地方会是一个弧线，那可以针对这个特性进行改良。在ArcGIS Desktop里面使用平滑工具处理一下即可。

当然，这个平滑值还是需要一定的经验处理的。这里就不作详细的讲解。后在后续的【数据处理】篇章里面会有更多的数据处理增前效果的介绍。

注：本节使用的这个案例可能会在其他的网站看到，但作者可以保证案例是原创，部分网站如出现这个案例，那是因为早前制图培训课程和市场活动给学员们拷贝过，部分学院粘帖上传之故。
