概述

注：此Track实验主要针对华三厂商的设备

实验目的：

用户A与用户B互访时，正常情况下主链路用户A ——>Router A——>Router B——>Router C——>用户B ，当主链路不通信时走备链路用户A——>Router A——>Router D——>Router C——>用户B 。从而实现链路冗余

实验需求：

在路由器上配置静态路由以实现两个网段的互通，并配置路由备份以提高网络的可靠性。

1、RouterA的20.1.1.1/24作为用户A的网关，Router A中存在两条静态路由，下一跳分别是Router B和Router D，从而形成链路的备份。

2、下一跳是Router B的静态优先级高，作主路由，路由可达时，Router A通过Router B将报文转发到Router C 从而到达用户B

3、下一跳Router D的静态路由作为备份路由

4、在Router A上通过静态路由、Track和NQA实现联动，实时判断主路由是否可达，当主路由不可达时，备份路由生效，Router A则通过Router D将报文转发给Route C下的用户B

5、Router C中要求跟以上也相同，下一跳为Router B静态路由优先级高，为主路由。下一跳为Router D为备份路由，实现链路的冗余性。

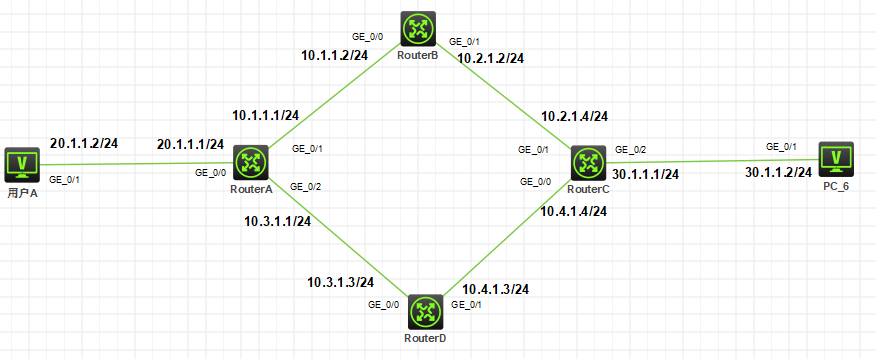

实验设备拓扑：

配置步骤

1、根据拓扑图配置各个接口的IP地址，步骤省略。

2、Router A配置：

[RouterA] ip route-static 10.2.1.0 24 10.1.1.2 #配置到10.2.1.0的路由下一跳为10.1.1.2

[RouterA] ip route-static 30.1.1.0 24 10.1.1.2 track 1 #配置到30.1.1.0的路由与Track项1关联

[RouterA] ip route-static 30.1.1.0 24 10.3.1.3 preference 80 #配置到30.1.1.0的路由下一跳地址为10.3.1.3，优先级为80（静态路由优先级默认60），当做备份链路

[RouterA] nqa entry admin admin #创建NQA测试组，管理员：admin 操作标签：admin

[RouterA-nqa-admin-admin] type icmp-echo #创建NQA测试类型为ICMP-echo

[RouterA-nqa-admin-admin-icmp-echo] destination ip 10.2.1.4 #测试目的地址为10.2.1.4，

[RouterA-nqa-admin-admin-icmp-echo] next-hop ip 10.1.1.2 #下一跳地址为10.1.1.2

[RouterA-nqa-admin-admin-icmp-echo] frequency 5000 #配置测试频率为5000ms

[RouterA-nqa-admin-admin-icmp-echo] history-record enable #开启NQA测试组历史记录保存功能

[RouterA-nqa-admin-admin-icmp-echo] history-record number 10 #配置测试组中保存的最大历史记录个数为10

[RouterA-nqa-admin-admin-icmp-echo] source ip 10.1.1.1 #指定探测报文的源IP地址为10.1.1.1

[RouterA-nqa-admin-admin-icmp-echo] probe count 3 #配置一次NQA测试中进行的探测次数为3次

[RouterA-nqa-admin-admin-icmp-echo] probe timeout 1000 #配置NQA探测超时时间为1000ms

[RouterA-nqa-admin-admin-icmp-echo] reaction 1 checked-element probe-fail threshold-type consecutive 5 action-type trigger-only #配置联动项1（连续失败5次触发联动）

[RouterA-nqa-admin-admin-icmp-echo] quit

[RouterA] nqa schedule admin admin start-time now lifetime forever #启动探测

[RouterA] track 1 nqa entry admin admin reaction 1 #配置Track项1，关联NQA测试组（管理员：admin 操作标签：admin）

[RouterA-track-1] quit

3、Router B配置：

全网用静态路由互通的前提，Router B与Router D仅仅需要配置静态路由即可，从而保证网络的通信

[RouterB]ip route-static 30.1.1.0 24 10.2.1.4
[RouterB]ip route-static 20.1.1.0 24 10.1.1.1

4、Router C配置（与Router A基本一样，只有地址跟走向不同）：

[RouterC] ip route-static 10.1.1.0 24 10.2.1.2

[RouterC] ip route-static 20.1.1.0 24 10.2.1.2 track 1

[RouterC] ip route-static 20.1.1.0 24 10.4.1.3 preference 80

[RouterC] nqa entry admin admin

[RouterC-nqa-admin-admin] type icmp-echo

[RouterC-nqa-admin-admin-icmp-echo] destination ip 10.1.1.1

[RouterC-nqa-admin-admin-icmp-echo] next-hop ip 10.2.1.2

[RouterC-nqa-admin-admin-icmp-echo] frequency 5000

[RouterC-nqa-admin-admin-icmp-echo] history-record enable

[RouterC-nqa-admin-admin-icmp-echo] history-record number 10

[RouterC-nqa-admin-admin-icmp-echo] source ip 10.2.1.4

[RouterC-nqa-admin-admin-icmp-echo] probe count 3

[RouterC-nqa-admin-admin-icmp-echo] probe timeout 1000

[RouterC-nqa-admin-admin-icmp-echo] reaction 1 checked-element probe-fail threshold-type consecutive 5 action-type trigger-only

[RouterC-nqa-admin-admin-icmp-echo] quit

[RouterC] nqa schedule admin admin start-time now lifetime forever

[RouterC] track 1 nqa entry admin admin reaction 1

[RouterC-track-1] quit

5、Router D配置：

全网用静态路由互通的前提，Router B与Router D仅仅需要配置静态路由即可，从而保证网络的通信

[RouterD]ip route-static 30.1.1.0 24 10.4.1.4
[RouterD]ip route-static 20.1.1.0 24 10.3.1.1

验证配置：

Track模块与监测模块联动有三种结果（下面截图Track可以参考）：

1、Positive：表示监测对象工作正常（如接口处于Up状态、网络可达）

2、Negative：表示监测对象出现异常（如接口处于Down状态、网络不可达）

3、NotReady：表示监测结果无效（如NQA作监测模块时，与Track项关联的NQA测试组不存在）

1、主路由正常下的测试结果：

显示Router A上Track项的信息

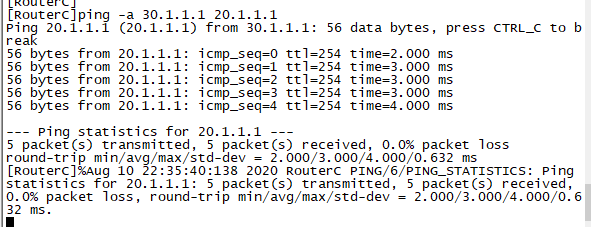

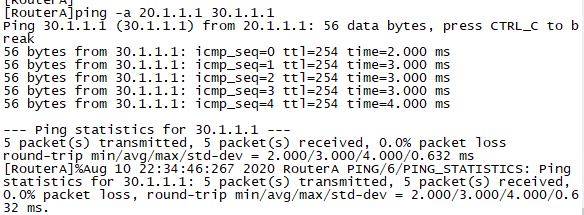

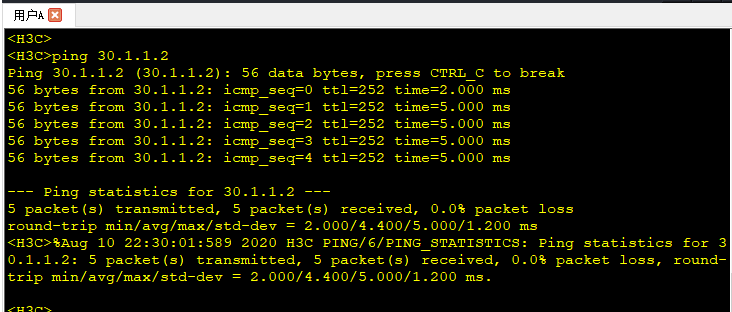

由以上信息显示，NQA测试结果为主路由可达（Track项状态为Positive），Router A通过Router B将报文转发到30.1.1.0/24 网段，此时用户A ping 用户B是可以互通的。

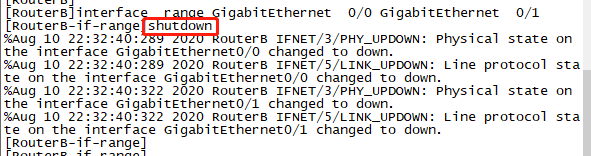

2、备份路由测试结果（将Router B的两个接口Down掉）：

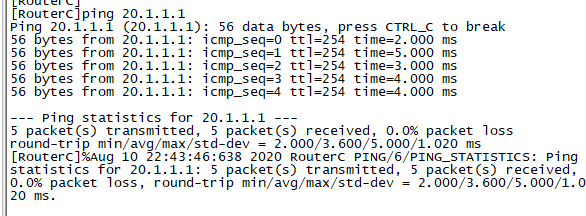

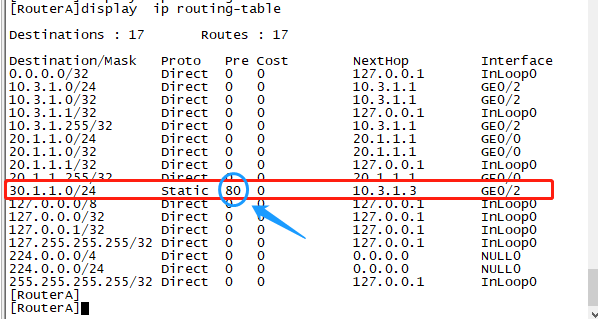

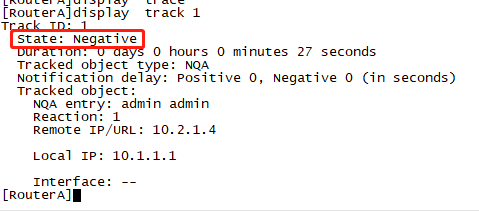

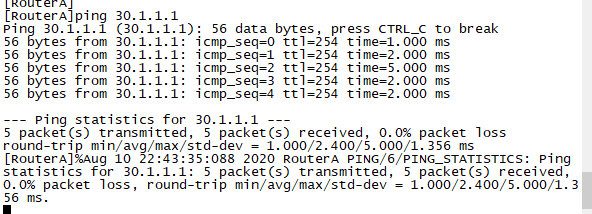

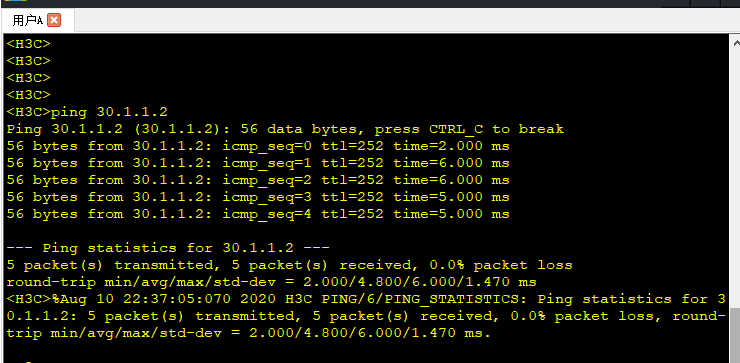

由以上信息可以看出，将Router B连接Router A与Router C的接口Down掉后，NQA测试的结果为主路由不可达（Track项状态为Negative），则备份路由生效，这时是Router A通过Router D将报文转发到30.1.1.0/24 网段，在路由表中可以看到到达30.1.1.0/24网段路由的优先级为80，正是我们设定的浮动路由，此时用用户A ping 用户B也是可以访问。
