静态路由--递归路由

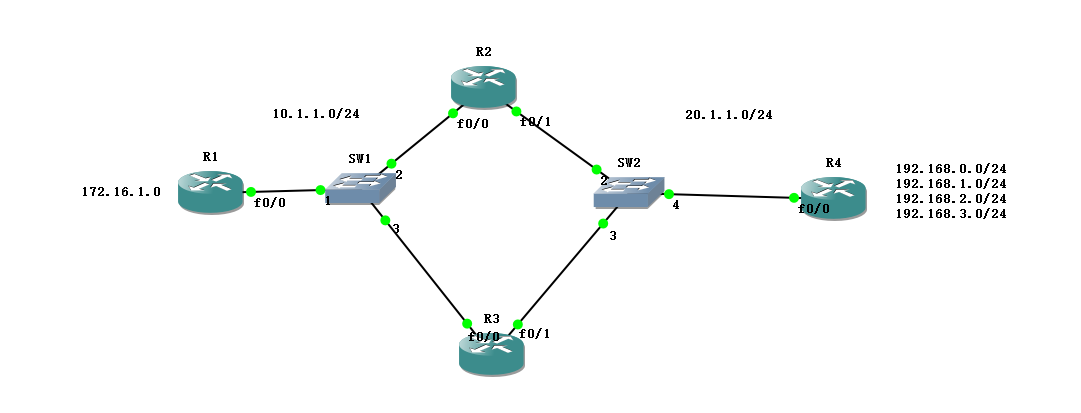

实验说明：

地址按照路由器的序号设置，例如R1为10.1.1.1 R2为10.1.1.2……

R1配置静态路由，下一跳指向20.1.1.4

要求做到当某条链路出现故障的时候能快速切换线路通讯

准备知识：

1. ARP代理:ARP代理应答。通俗一点来说就是中间人/代理商

当收到一个ARP请求，是否应答，要满足下面三点：

1. 查看请求者的源地址和目的地址是否在同一网段

2. 代理ARP需要有ARP的源和目的地址的路由

3. 代理ARP功能开启

4. ARP表项在路由器中存活时间为4小时

5. 对于路由器来说，路由器接收到ARP之后会检测其合法性。判断Reply应答者的IP所在的网段是否可达，可达即合法，不可达就会丢弃。

实验步骤：

R1的配置

R1#conf t

R1(config-if)#ip add 10.1.1.1 255.255.255.0

R1(config-if)#no sh

R1(config-if)#int lo 0

R1(config-if)#ip add 172.16.1.1255.255.255.0

R1(config-if)#no sh

R1(config)#ip route 192.168.0.0 255.255.252.0f0/0 20.1.1.4   #静态路由，下一跳为R4的接口地址

R1(config)#ip route 20.1.1.0 255.255.255.0f0/0    #去往下一跳的地址的路由，因为R2或者R3会冒充R4发送应答给R1，所以要有应答者IP网段的路由，如果没有，ARP报文会被丢弃

R1(config-if)#arp timeout 5    #修改ARP超时的时间，如果时间过长，切换效果会大打则扣，当时时间过短，会浪费带宽，在这种实验的环境下就无所谓。

R2的配置

R2#conf t

R2(config)#int f0/0

R2(config-if)#ip add 10.1.1.2 255.255.255.0

R2(config-if)#no sh

R2(config-if)#int f0/1

R2(config-if)#ip add 20.1.1.2 255.255.255.0

R2(config-if)#no sh

R2(config-if)#exit

R2(config)#ip route 172.16.1.0255.255.255.0 f0/0 10.1.1.1

R2(config)#ip route 192.168.0.0255.255.252.0 f0/1 20.1.1.4   #参考ARP代理是否应答的条件的第2条，代理ARP需要拥有源和目的网段的路由。

R3的配置

R3#conf t

R3(config)#int f0/0

R3(config-if)#ip add 10.1.1.3 255.255.255.0

R3(config-if)#no sh

R3(config-if)#int f0/1

R3(config-if)#ip add 20.1.1.3 255.255.255.0

R3(config-if)#no sh

R3(config)#ip route 172.16.1.0255.255.255.0 f0/0 10.1.1.1

R3(config)# ip route 192.168.0.0255.255.252.0 f0/1 20.1.1.4

R4的配置

R4(config)#int f0/0

R4(config-if)#ip add 20.1.1.4 255.255.255.0

R4(config-if)#no sh

R4(config-if)#int lo 0

R4(config-if)#ip add 192.168.0.1255.255.255.0

R4(config-if)#no sh

R4(config-if)#int lo 1

R4(config-if)#ip add 192.168.1.1255.255.255.0

R4(config-if)#no sh

R4(config-if)#int lo 2

R4(config-if)#ip add 192.168.2.1255.255.255.0

R4(config-if)#no sh

R4(config-if)#int lo 3

R4(config-if)#ip add 192.168.3.1255.255.255.0

R4(config-if)#no sh

R4(config-if)#arp timeout 5

R4(config)#ip route 172.16.1.0255.255.255.0 f0/0

测试：

R1#ping 192.168.0.1 source 172.16.1.1

Type escape sequence to abort.

Sending 5, 100-byte ICMP Echos to192.168.0.1, timeout is 2 seconds:

Packet sent with a source address of172.16.1.1

.!!!!

Success rate is 80 percent (4/5),round-trip min/avg/max = 36/56/64 ms

R1#

是可以通的哈。

下面测试故障切换效果:

在ping的时候把R2的链路down掉

R1#ping 192.168.0.1 source 172.16.1.1repeat 10000

Type escape sequence to abort.

Sending 10000, 100-byte ICMP Echos to192.168.0.1, timeout is 2 seconds:

Packet sent with a source address of172.16.1.1

!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!....!!.!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

!!!!!!!!!!!!!!!!!!!!.

Success rate is 97 percent (225/231),round-trip min/avg/max = 12/57/108 ms

R1#

是可以自动切换的哈。

同样，你可以把R2或者R3连接R4的链路down掉测试，也是可以切换的。
