概述
实验目的
OSPF协议在未与BFD绑定时，链路故障检测时间有协议Hello机制决定，通常是秒级，通过BFD绑定之后可以通过毫秒级故障检测。BFD与OSPF联动之后，BFD会话建立后周期快速发送BFD报文，如果在检测时间内没有收到BFD报文则认为该双向转发路径发生故障，快速通知上层服务的协议做相应故障处理。
实验步骤
1.各网络设备命名，其余同理。
<Huawei>system-view Enter system view, return user view with Ctrl+Z. [Huawei]sysname R1 |

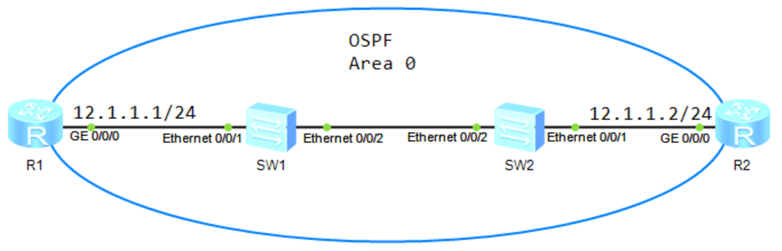

2.根据拓扑配置网络设备接口IP地址。
[R1]interface GigabitEthernet 0/0/0 [R1-GigabitEthernet0/0/0]ip address 12.1.1.1 24 [R1-GigabitEthernet0/0/0]quit |
[R2]interface GigabitEthernet 0/0/0 [R2-GigabitEthernet0/0/0]ip address 12.1.1.2 24 [R2-GigabitEthernet0/0/0]quit |
3.在R1和R2设备配置OSPF协议，进程1，区域0。
[R1]ospf 1 router-id 1.1.1.1 [R1-ospf-1-area-0.0.0.0]network 12.1.1.1 0.0.0.0 [R1-ospf-1-area-0.0.0.0]quit [R1-ospf-1]quit [R1] |
[R2]ospf 1 router-id 2.2.2.2 [R2-ospf-1-area-0.0.0.0]network 12.1.1.2 0.0.0.0 [R2-ospf-1-area-0.0.0.0]quit [R2-ospf-1]quit [R2] |
4.为了使OSPF协议建立过程中不受STP的影响，将交换机的端口配置边缘端口，使其快速进入转发状态；
[SW1]interface Ethernet0/0/1 [SW1-Ethernet0/0/1]stp edged-port enable [SW1-Ethernet0/0/1]quit [SW1]interface Ethernet0/0/2 [SW1-Ethernet0/0/2]stp edged-port enable [SW1-Ethernet0/0/2]quit [SW1] |
5.将R1和R2的OSPF网络类型修改为P2P，减少DR/BDR选举的时间，加快OSPF邻接关系建立。
[R1]interface GigabitEthernet 0/0/0 [R1-GigabitEthernet0/0/0]ospf network-type p2p [R1-GigabitEthernet0/0/0]quit [R1] |
[R2]interface GigabitEthernet 0/0/0 [R2-GigabitEthernet0/0/0]ospf network-type p2p [R2-GigabitEthernet0/0/0]quit [R2] |
6.配置OSPF与BFD联动，配置所有OSPF接口的BFD会话参数进一步提高链路状态变化时OSPF的收敛速度；
[R1]bfd [R1-bfd]quit [R1]ospf 1 [R1-ospf-1]bfd all-interfaces enable [R1-ospf-1]quit [R1] |
[R2]bfd [R2-bfd]quit [R2]ospf 1 [R2-ospf-1]bfd all-interfaces enable [R2-ospf-1]quit [R2] |
7.将BFD会话的最大发送间隔和最大接收间隔都设置为100ms,检测次数默认不变为3。
[R1]ospf 1 [R1-ospf-1]bfd all-interfaces min-tx-interval 100 min-rx-interval 100 detect-multiplier 3 [R1-ospf-1]quit [R1] |
[R2]ospf 1 [R2-ospf-1]bfd all-interfaces min-tx-interval 100 min-rx-interval 100 detect-multiplier 3 [R2-ospf-1]quit [R2] |
验证结果

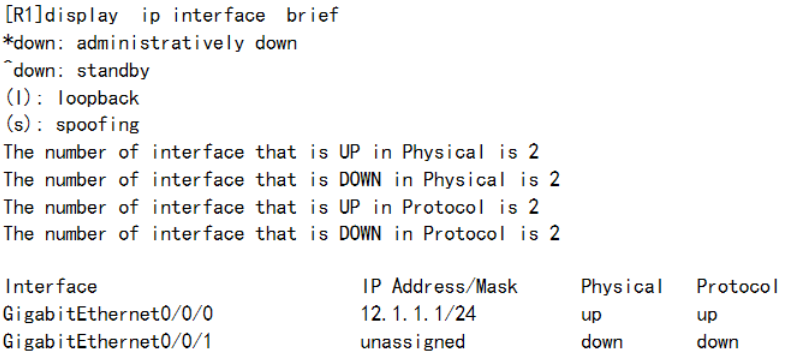

1.查看IP地址配置。

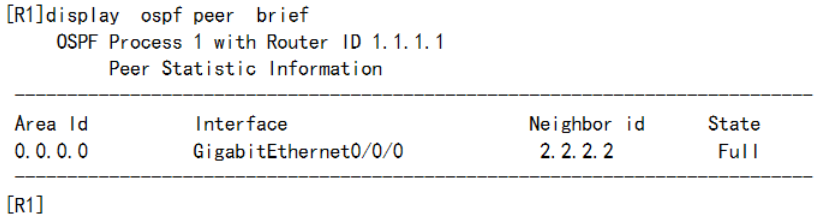

2.查看OSPF邻接关系建立。
3.查看OSPF网络类型修改。

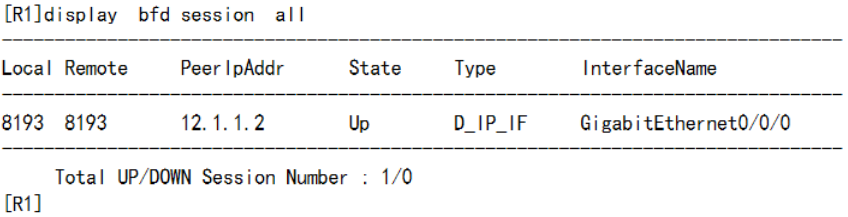

4.查看BFD会话建立，状态为UP表示BFD会话建立完成。
5.查看BFD会话周期时间，当前的BFD会话建立周期时间为100毫秒。

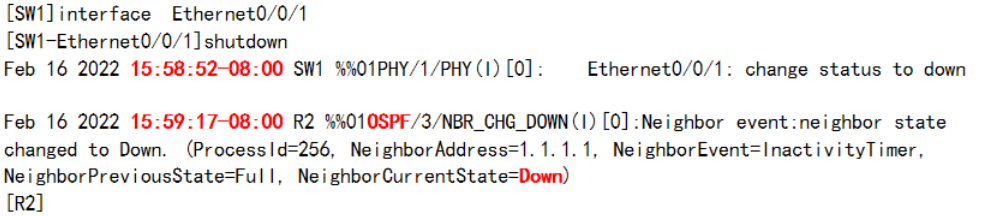

6.实验中的链路出现故障，在未做BFD绑定前需要等待OSPF协议HELLO机制（即40S）判断邻居失效，验证结果，将SW1和SW2之间的链路断开（shutdown），预计在40S左右检测到链路故障，邻居关系断开。

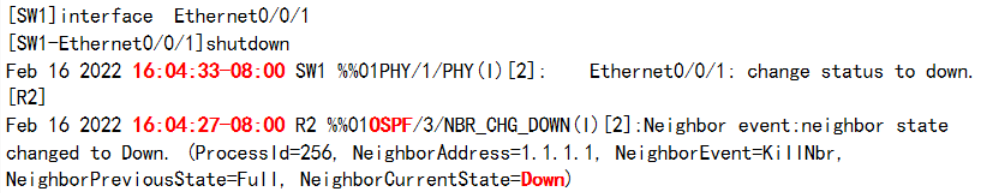

7. 实验中的链路出现故障，配置OSPF和BFD联动之后通过BFD的检测时间检测到链路故障，快速向OSPF通告链路故障，OSPF协议断开连接。

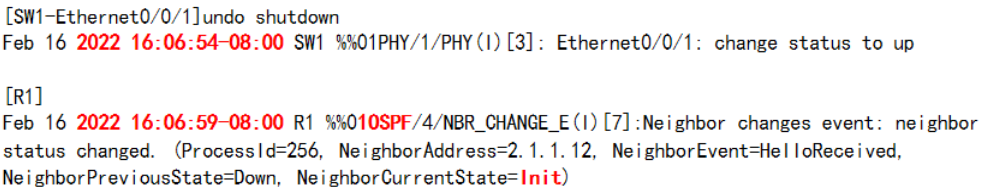

8.查看链路故障恢复，根据BFD检测时间恢复链路OSPF协议的邻居关系。
