PCIe扫盲——TLP路由（Routing）基础

转载地址：http://blog.chinaaet.com/justlxy/p/5100053323

首先来分析一个例子，如下图所示：

当包（Packet）到达Switch的输入端口（Ingress Port）时，端口首先会检查包是否有错误，然后根据包的路由（Routing）信息，来做出以下三种处理方式之一：

1、 接受这个包，并自己（Switch）使用它（Internal Use）；

2、 将其通过响应的输出端口（Egress Port）转发到下一级Endpoint（或者下一级Switch）；

3、 拒绝接受这个包。

在前面的文章中多次介绍过，PCIe总线中一共有三种类型的包：Ordered Sets（命令集包，只在相邻的设备的物理层之间进行传递，不会被转发到其他的设备中）、DLLPs（数据链路层包，只在相邻的设备的数据链路层之间进行传递，不会被转发到其他设备中）和TLPs（事务层包，可以根据包中的路由信息被转发到其他的设备中）。

注：实际上不论是TLPs还是DLLPs都会经过物理层，这里说的TLP和DLLP指的是包的最初来源分别是事务层和数据链路层，即DLLP和上一层的事务层没有什么关系，其内容和作用完全是由数据链路层自己决定的。

注：Endpoint不仅可以发送TLP给其上层的设备（如Root），也可以发送TLP给其他的Endpoint，当然这需要借助Switch来实现。这种传输方式叫做Peer-to-Peer。

TLP一共有三种路由方式，分别是ID路由（ID Routing，即BDF Routing）、地址路由（Address Routing，包括Memory和IO）以及模糊路由（Implicitly Routing）。本文将简单介绍一些关于TLP路由的基础知识，具体的路由方式将会在接下来的三篇文章中依次进行介绍。

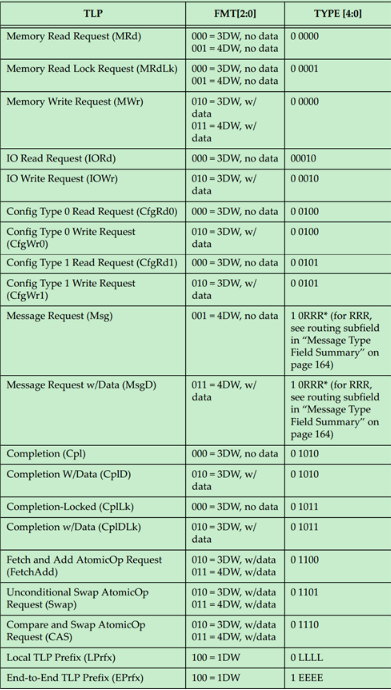

具体采用哪一种路由方式是由TLP的类型所决定的，如下表所示：

注：AtomicOp是PCIe Spec V2.1新增的内容，有兴趣的可以自行阅读V2.1的相关内容。

注：一般情况下，Message都是使用模糊路由（Implicitly Routing）的，但是也有PCIe设备厂商自定义的Message会使用地址路由或者ID路由。

可能有的人要有疑惑了，既然Message可以使用地址路由或者ID路由，为什么还要单独搞出来一个模糊路由呢？原因很简单，使用模糊路由可以广播Message到每一个设备，采用其他的路由方式必须明确指定是哪一个设备。

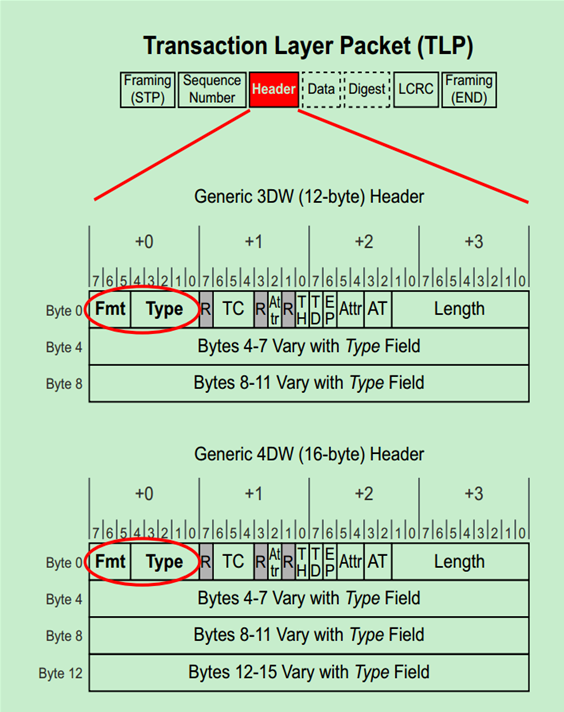

那么PCIe中是如何来判断TLP的类型的呢？又是如何判断其为Request还是Completion的呢？实际上是通过TLP Header的Format和Type部分来确定的，如下图所示：
