概述

ID Routing

路由是指一个数据包(也叫报文)从源端经过各种路径，最终到达目的端的过程。这必然要求知道整条路径，那么，PCIe上的寻路方法有哪些呢?

PCIe Spec定义了三种路由方法，分别是

· Routed by Device ID 即基于ID的ID路由

· Routed by memory or IO Address 即基于地址的地址路由

· Implicit Routing 即隐式路由

今天我们首先来分析ID路由。ID路由，故名思意，是依靠目标设备的ID来作为目标地址的。即用Bus Number、Device Number和Function Number进行路由寻址。基于ID的路由方式主要用于配置读写请求，以及完成报文。

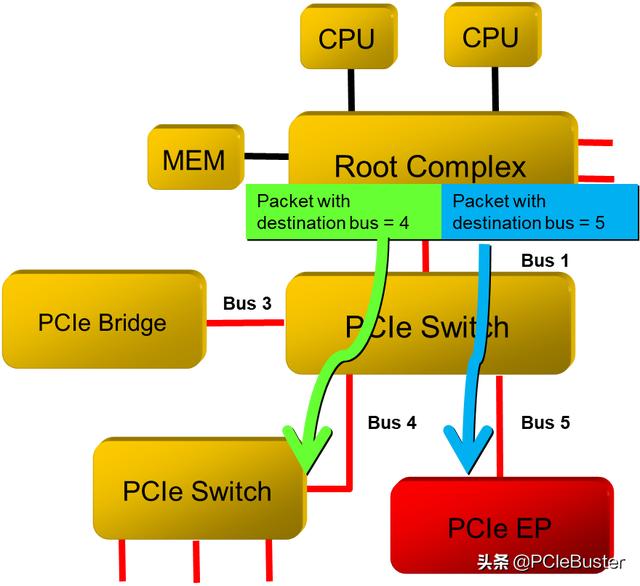

带有目标ID(BDF)的报文首先到达目标总线上，当EP收到这样的报文时，它会对比报文里面的BDF是否和自己的相同，如果相同则接收并处理，否则就拒绝接收。

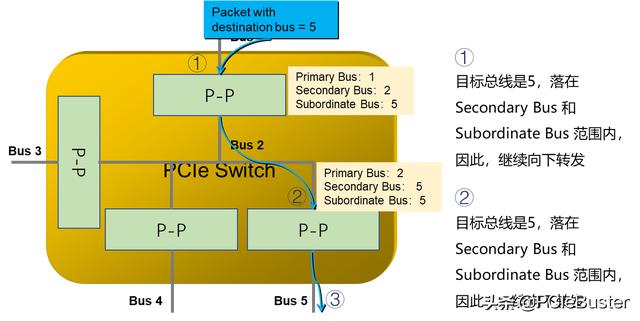

当Switch收到时，首先对比报文里面的的BDF是否和自己的相同，如果匹配，则接收并处理。其次，会检查这个报文的Bus Number是否落在自己之下的总线范围内。还记得Secondary Bus Number和Subordinate Bus Number么？就是靠这两个值确定的范围判断的。如果在，则转发到对应的下游端口；否则则拒绝接收。
