概述

6、PCIe路由方式

    • 转载教程 06
    • PCIe路由方式
      • 1. 三种路由方式
      • 2. 基于ID的路由
        • 2.1 PCIe设备(Endpoint)的配置空间
        • 2.2 PCIe桥的配置空间
        • 2.3 示例
      • 3. 基于地址的路由
        • 3.1 内存读写/IO读写
        • 3.2 完成报文
        • 3.3 示例
      • 4. 隐式路由

转载教程

转载教程 06

PCIe路由方式

1. 三种路由方式

数据传输时,最先要确定的是:怎么找到对方?

所谓"路由",就是怎么找到对方,PCIe协议中有三种路由方式:

  • 基于ID的路由
  • 基于地址的路由
  • 隐式路由

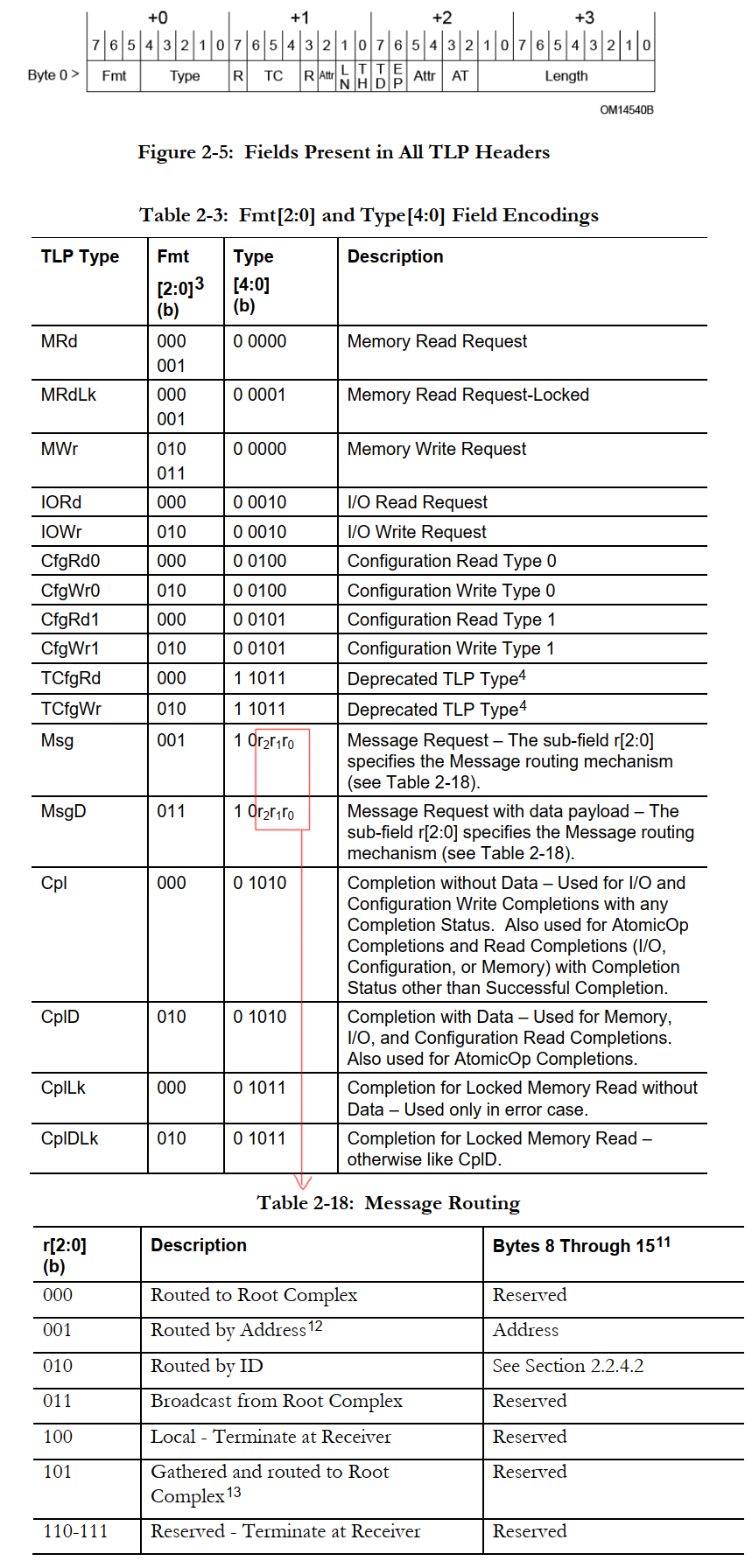

TLP中怎么表示自己使用哪种路由?TLP头部就表明了:

在这里插入图片描述

访问PCIe设备时,要先配置,才能读写数据:

  • 配置读、配置写:使用基于ID的路由,就是使用<Bus, Device, Function>来寻找对方。配置成功后,每个PCIe设备都有自己的PCIe地址空间了。
  • 内存读、内存写或者IO读、IO写:
    • 发出报文给对方:使用基于地址的路由
    • 对方返回数据或者返回状态时:使用基于ID的路由
  • 各类消息,比如中断、广播等:使用隐式路由

2. 基于ID的路由

下图来自《PCI Express_ Base Specification Revision 4.0 Version 0.3 ( PDFDrive ).pdf》:

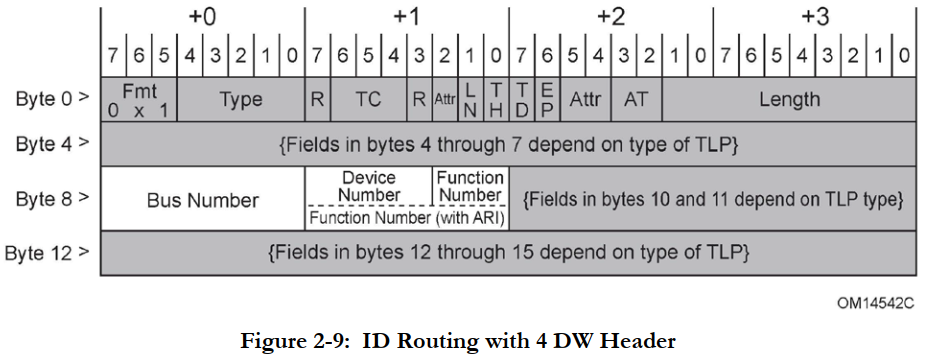

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-FL5GPx5L-1645878379638)(pic/10_PCI_PCIe/40_id_routing_header.png)]

TLP中含有<Bus number, Device number, Function number>,这就是ID。

对PCIe设备进行配置读、配置写的时候,使用的就是基于ID的路由,这在上节视频已经介绍了。

配置成功后,每个PCIe设备,包括虚拟的PCIe桥,都分配到了地址空间:

  • PCIe设备(Endpoint):地址空间是自己的,别的设备访问这个地址范围时,就是想访问它
  • PCIe桥:地址空间是下面的PCIe设备的,别的设备访问这个地址范围时,就是想访问它下面的设备
2.1 PCIe设备(Endpoint)的配置空间

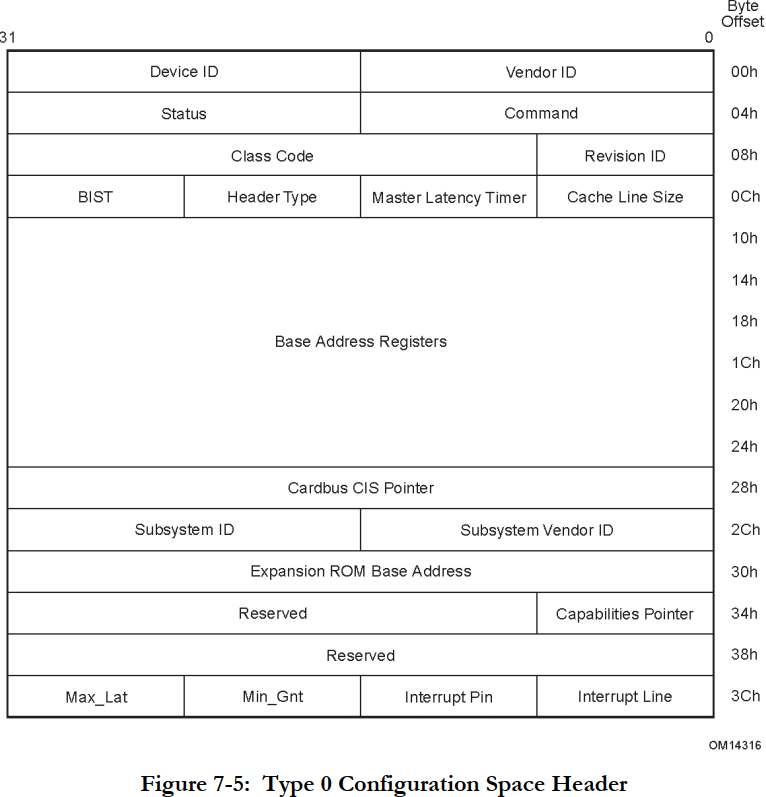

Endpoint的配置空间里有"Base Address Regiseters":

  • 一开始:这些寄存器用来声明:需要多大的地址空间、是内存空间还是IO空间
  • 被配置后:系统软件为它分配出地址空间,把首地址写入这些寄存器

下图来自《PCI Express_ Base Specification Revision 4.0 Version 0.3 ( PDFDrive ).pdf》:

2.2 PCIe桥的配置空间

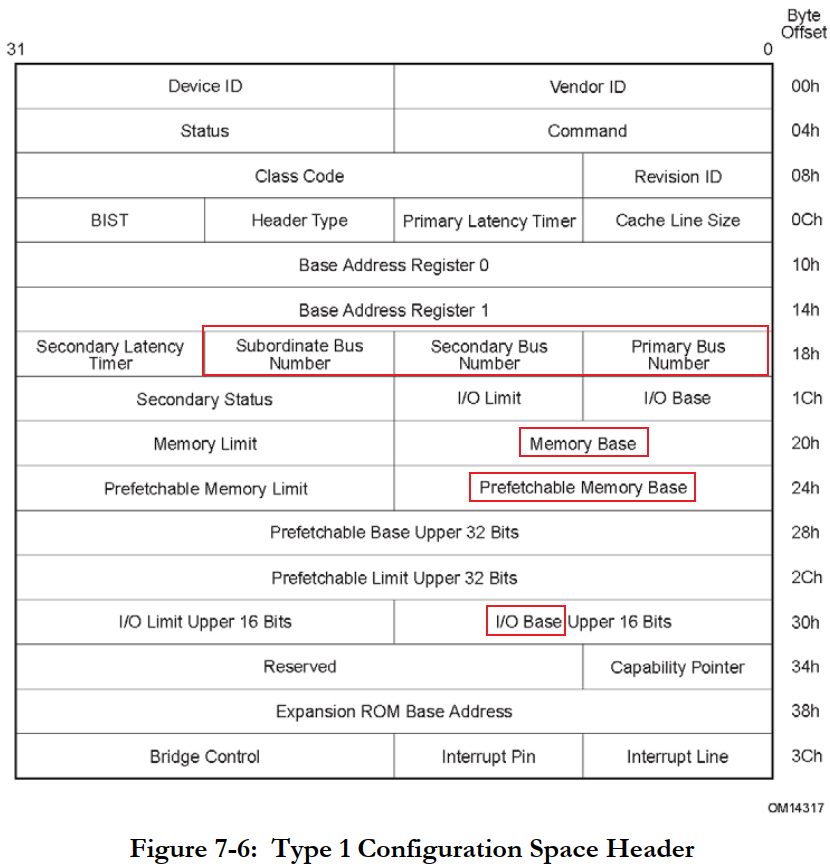

PCIe桥的配置空间里有"Primary Bus Number、Secondary Bus Number、Subordinate Bus Number":

  • 配置PCIe桥的时候,系统软件会填充这些信息
  • 对于ID路由,将根据这些信息转发报文

PCIe桥的配置空间里有"Memory Base、Prefetchable Memory Base、I/O Base":

  • 表示该桥下游所有设备使用的三组空间范围
    • 存储器空间
    • 可预取的存储器空间
    • I/O空间
  • 对于地址路由,将根据这些信息转发报文

下图来自《PCI Express_ Base Specification Revision 4.0 Version 0.3 ( PDFDrive ).pdf》:

在这里插入图片描述

2.3 示例

配置时使用ID路由;返回报文时也使用ID路由。

3. 基于地址的路由

PCIe设备(EndPoint)被配置后,它记录有分配给它的基地址。

PCIe桥也记录有下游PCI子树的基地址。

  • PCIe桥监测总线上的信号,根据TLP里的地址决定是否转发到自己下面的总线上
  • PCIe设备监测总线上的信号,根据TLP里的地址决定是否访问自己
  • PCIe设备发出回应的报文时,使用基于ID的路由
3.1 内存读写/IO读写

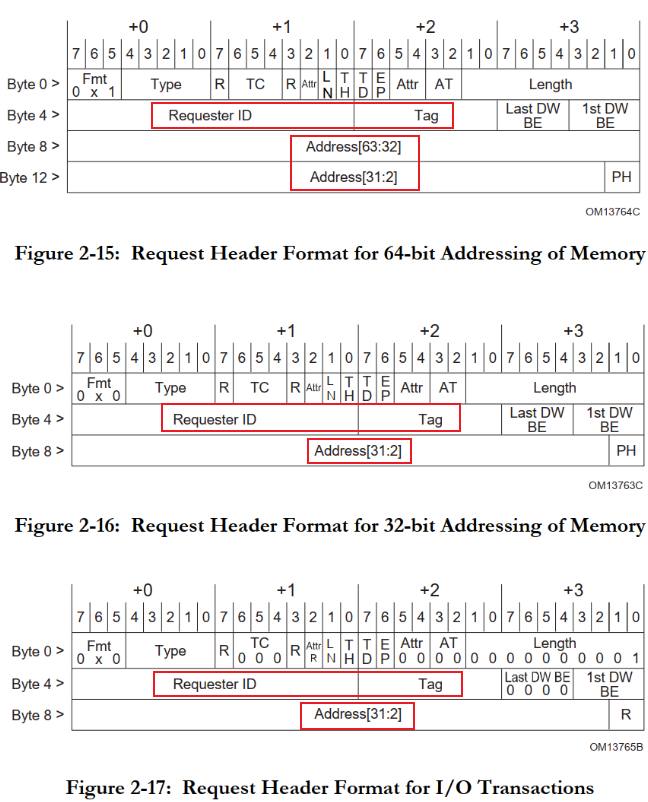

下图来自《PCI Express_ Base Specification Revision 4.0 Version 0.3 ( PDFDrive ).pdf》:
在这里插入图片描述

3.2 完成报文

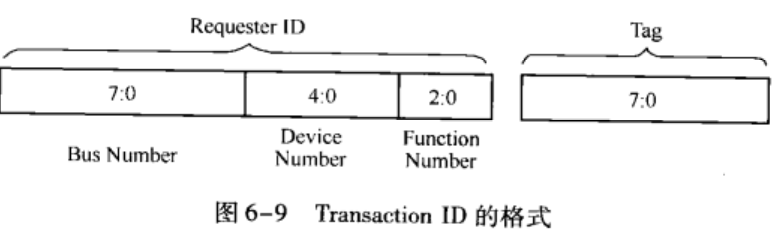

上图里面的Requester ID、TAG,被称为"Transaction ID"。
下图来自《PCI EXPRESS体系结构导读 (王齐)》:

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-NOOIbUtM-1645878379639)(pic/10_PCI_PCIe/44_transaction_id.png)]

主设备要给EndPoint的内存写数据,它发出"内存写报文",不需要对方回应。

主设备要读EndPoint的内存数据,它发出"内存读报文",需要对方回应。

主设备要给EndPoint的IO写数据,它发出"IO写报文",需要对方回应。

主设备要读EndPoint的IO数据,它发出"IO读报文",需要对方回应。

  • PCIe设备要回应时,回应谁?给"Requester ID",使用基于ID的路由
  • 发起PCIe传输的设备(主设备),对每次传输都分配一个独一的Tag,并且在硬件内部保存当前TLP
  • 接收到回应报文后,才会根据Tag清除掉内存中保存数据
  • 如果没接收到回应,或者失败了:会把硬件中保存的TLP重新发送出去

回应的完成报文,可以含有数据,也可以不含数据,格式如下:

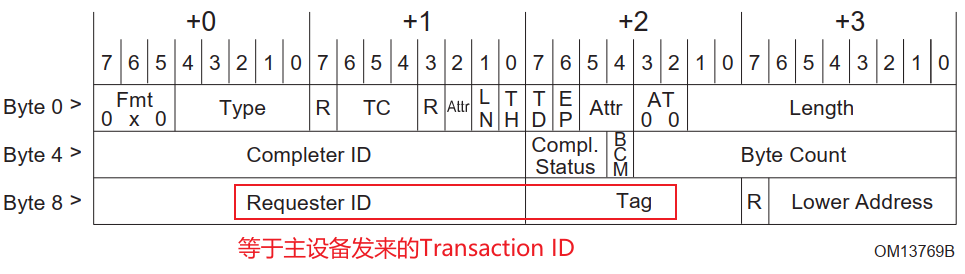

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-abEHY8B7-1645878379640)(pic/10_PCI_PCIe/45_complete.png)]

3.3 示例

看视频,讲解下图,来自《PCI EXPRESS体系结构导读 (王齐)》:

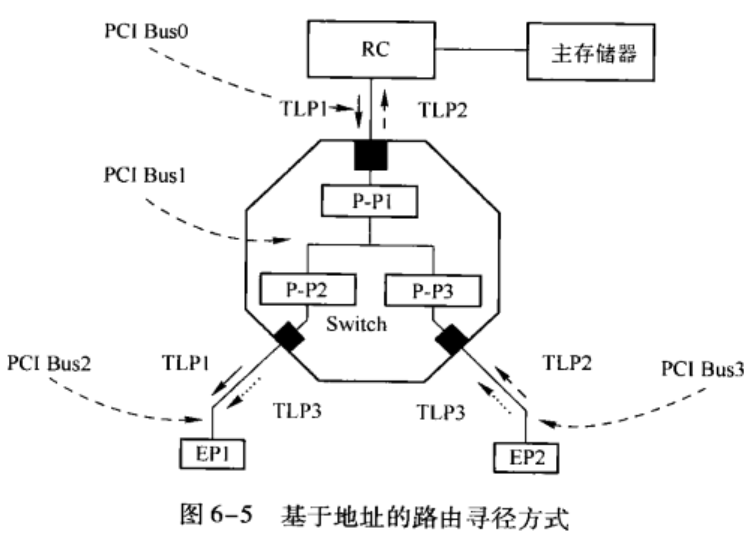

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-CANuMsCg-1645878379640)(pic/10_PCI_PCIe/46_address_routing_example.png)]

4. 隐式路由

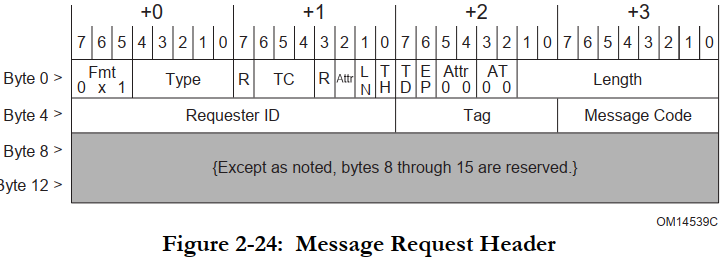

消息报文的头部格式如下:

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-2H8T2u6e-1645878379641)(pic/10_PCI_PCIe/49_msg_header.png)]

消息报文中头部的Type字段里低3位表示隐式路由方式:

  • 000:路由到RC
  • 001:使用地址路由(使用地址路由的消息不常见)
  • 010:使用ID路由
  • 011:来自RC的广播报文,底下的PCIe桥会向下游转发此消息
  • 100:本地消息,消息到达目的设备后结束,不会再次转发
  • 101:路由到RC,仅用于电源管理

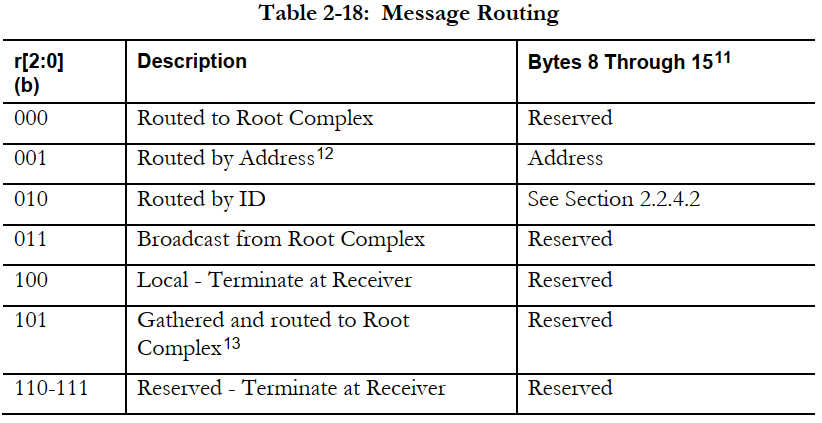

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-ho7NhT6W-1645878379641)(pic/10_PCI_PCIe/48_message_routing.png)]
