BFD实现VRRP快速切换

1.项目背景

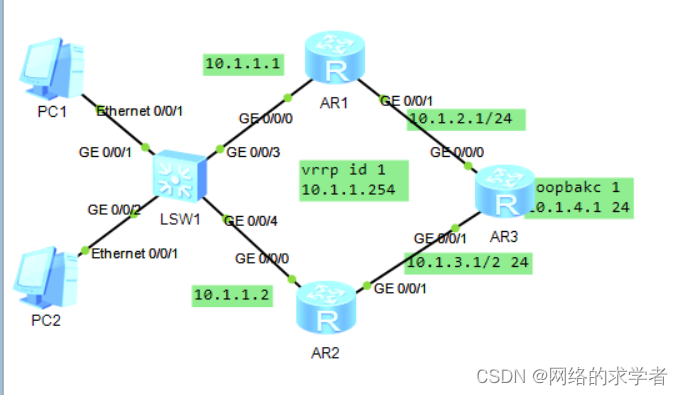

为了满足用户对网络的高可靠性要求，原网络采取了路由器双机热备方法，配置了vrrp。然而vrrp中主用路由器R1，备用路由器R2的切换速度不够快，管理员希望VRRP与BFD联动实现快速切换；同时为了防止主用路由器R1上行链路出现故障而导致网络中断，需要采取BFD技术监视上行链路。

2.项目任务

（1）配置各设备接口IP地址及路由协议，使网络可达。

（2）在路由器R1,R2上配置vrrp备份组，其中R1优先级为120，抢占时间为5s为主路由器；R2优先级为默认值100，抢占时间为0，为备用路由器。

（3）在路由器R1,R2上配置动态BFD会话，监测路由器R1到路由器R2之间的链路。

（4）在路由器R2上配置vrrp与BFD联动。

（5）在路由器R1，R3配置动态BFD会话，监测路由器R1到R3之间的链路。

（6）在路由器R1上配置VRRP与BFD联动，在上行链路出现故障时，触发VRRP备份组进行主/备切换。

3.项目实施

R1

配置接口以及路由协议

<Huawei>undo t m
Info: Current terminal monitor is off.
<Huawei>sys
Enter system view, return user view with Ctrl+Z.
[Huawei]sysname R1
[R1]int gig0/0/0
[R1-GigabitEthernet0/0/0]ip add 10.1.1.1 24
[R1-GigabitEthernet0/0/0]q
[R1]int gig0/0/1
[R1-GigabitEthernet0/0/1]ip add 10.1.2.1 24
[R1-GigabitEthernet0/0/1]q
[R1]ospf 1
[R1-ospf-1]area 0
[R1-ospf-1-area-0.0.0.0]network 10.1.1.0 0.0.0.255
[R1-ospf-1-area-0.0.0.0]network 10.1.2.0 0.0.0.255
[R1-ospf-1-area-0.0.0.0]q
[R1-ospf-1]q
[R1]dis ip routing-table  //显示路由表

配置VRRP备份组

[R1]int gig0/0/0
[R1-GigabitEthernet0/0/0]vrrp vrid 1 virtual-ip 10.1.1.254
[R1-GigabitEthernet0/0/0]vrrp vrid 1 priority 120
[R1-GigabitEthernet0/0/0]vrrp vrid 1 preempt-mode timer delay 5
[R1-GigabitEthernet0/0/0]q

配置BFD会话
[R1]bfd
[R1-bfd]bfd atob bind peer-ip 10.1.1.2 source-ip 10.1.1.1 auto
[R1-bfd-session-atob]commit
[R1-bfd-session-atob]q
[R1]bfd atoc bind peer-ip 10.1.2.2 source-ip 10.1.2.1 auto
[R1-bfd-session-atoc]commit
[R1-bfd-session-atoc]q
[R1]dis bfd session all   //查看BFD会话状态

配置VRRP与BFD联动
[R1-GigabitEthernet0/0/0]vrrp vrid 1 track bfd-session session-name atoc reduced
 25
[R1]dis vrrp br     //显示备份组

R2

配置接口以及路由协议

<Huawei>undo t m
Info: Current terminal monitor is off.
<Huawei>sys
Enter system view, return user view with Ctrl+Z.
[Huawei]sysname R2
[R2]int gig0/0/0
[R2-GigabitEthernet0/0/0]ip add 10.1.1.2 24
[R2-GigabitEthernet0/0/0]int gig0/0/1
[R2-GigabitEthernet0/0/1]ip add 10.1.3.1 24
[R2-GigabitEthernet0/0/1]q
[R2]ospf 1
[R2-ospf-1]area 0
[R2-ospf-1-area-0.0.0.0]network 10.1.1.0 0.0.0.255
[R2-ospf-1-area-0.0.0.0]network 10.1.3.0 0.0.0.255
[R2-ospf-1-area-0.0.0.0]q
[R2-ospf-1]q
[R2]dis ip routing-table  //显示路由表

配置VRRP备份组

[R2]int gig0/0/0
[R2-GigabitEthernet0/0/0]vrrp vrid 1 virtual-ip 10.1.1.254
[R2-GigabitEthernet0/0/0]vrrp vrid 1 priority 100
[R2-GigabitEthernet0/0/0]vrrp vrid 1 preempt-mode timer delay 0
[R2-GigabitEthernet0/0/0]q

配置BFD会话

[R2]bfd
[R2-bfd]bfd btoa bind peer-ip 10.1.1.1 source-ip 10.1.1.2 auto
[R2-bfd-session-btoa]commit
[R2-bfd-session-btoa]q
[R2]dis bfd session all
配置VRRP与BFD联动实现快速切换
[R2]int gig0/0/0
[R2-GigabitEthernet0/0/0]vrrp vrid 1 track bfd-session session-name atoc reduced
 25
[R2]dis vrrp br

R3

配置接口以及路由协议
<Huawei>sys
Enter system view, return user view with Ctrl+Z.
[Huawei]undo in e
Info: Information center is disabled.
[Huawei]sysname R3
[R3]int loopback 1
[R3-LoopBack1]ip add 10.1.4.1 24
[R3-LoopBack1]q
[R3]int gig0/0/0
[R3-GigabitEthernet0/0/0]ip add 10.1.2.2 24
[R3-GigabitEthernet0/0/0]int gig0/0/1
[R3-GigabitEthernet0/0/1]ip add 10.1.3.2 24
[R3-GigabitEthernet0/0/1]q
[R3]ospf 1
[R3-ospf-1]area 0
[R3-ospf-1-area-0.0.0.0]network 10.1.2.0 0.0.0.255
[R3-ospf-1-area-0.0.0.0]network 10.1.3.0 0.0.0.255
[R3-ospf-1-area-0.0.0.0]network 10.1.4.0 0.0.0.255
[R3-ospf-1-area-0.0.0.0]q

配置BFD会话

[R3]bfd
[R3-bfd]bfd ctoa bind peer-ip 10.1.2.1 source-ip 10.1.2.2 auto
[R3-bfd-session-ctoa]commit
[R3-bfd-session-ctoa]q
