BFD技术的原理与配置

前言

产生
BFD叫做Bidirectional Forwarding Detection，即双向转发检测，顾名思义，其提供了一个通用的标准化的；与介质、协议无关的快速故障检测机制
用途
在错综复杂的网络环境中，当出现网络中断而导致业务的正常运行时，要及时的排查出来故障项，而BFD技术的产生就是及时的发现相邻设备的通信链路故障
好处

• 减小设备故障对业务的影响，提高网络的可靠性
• 实现快速检测并监控网络中链路或IP路由的转发连通状态，改善网络性能
• 可以与协议或某些技术联动从而达到想要的效果

一、实验搭建

实验拓扑如下
R2、R3上存在相同的网段的环回，即23网段，用于模拟一个二者都可以到达的主机，即R1去往这个网段正常境况下走R2，当R1、R2间的链路出现故障后，切换到R3

1.1 静态路由的配置

R1上配置两条缺省路由，分别指向R2、R3；将去往R3的优先级改小一些

ip route-static 0.0.0.0 0.0.0.0 10.0.12.2
ip route-static 0.0.0.0 0.0.0.0 10.0.13.2 preference 100

R2、R3上分别配置回城路由

R2上
ip route-static 0.0.0.0 0.0.0.0 10.0.12.1
R3上
ip route-static 0.0.0.0 0.0.0.0 10.0.13.1

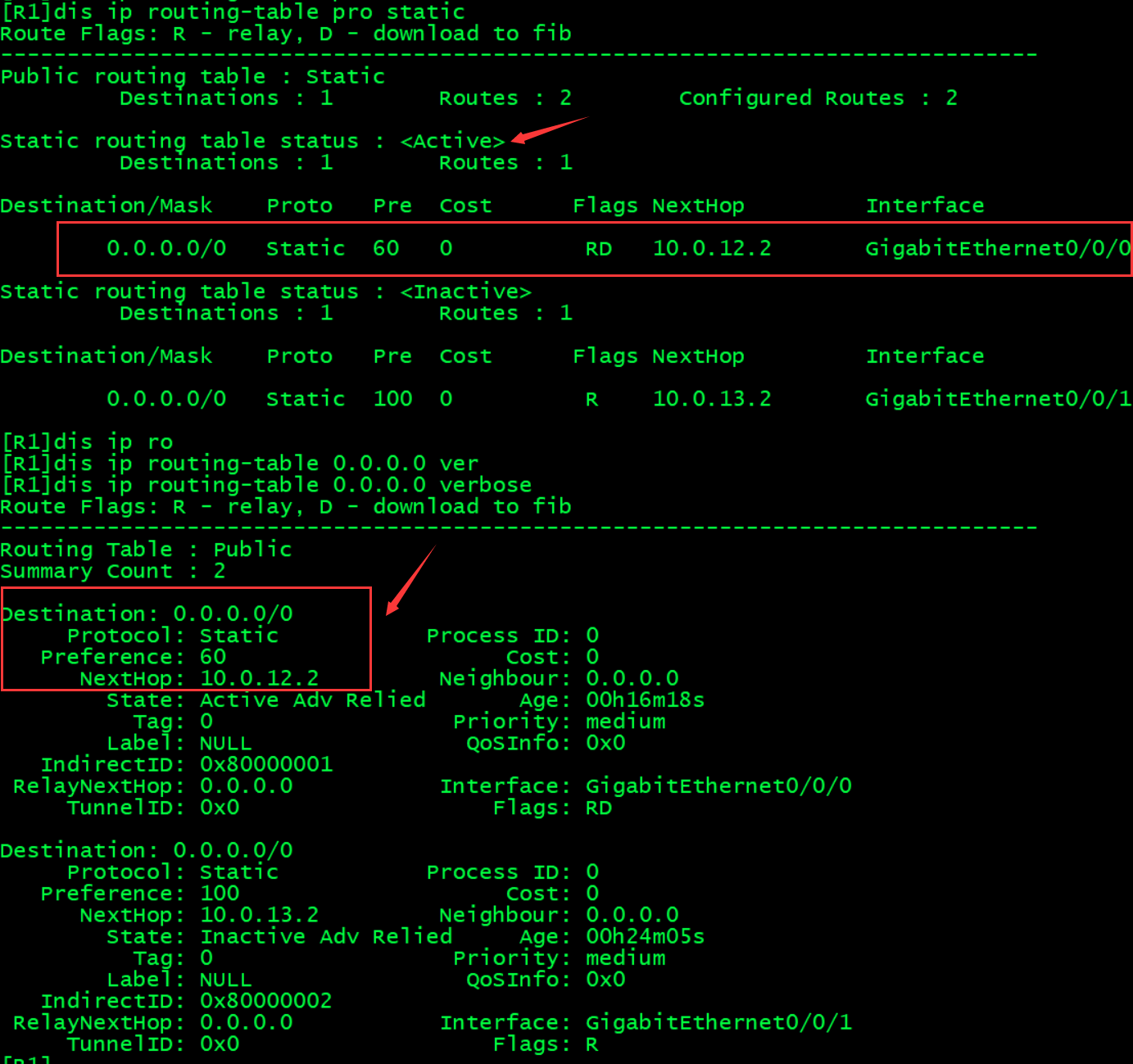

验证查看R1的路由表，可见默认情况下下一条指向的时R2

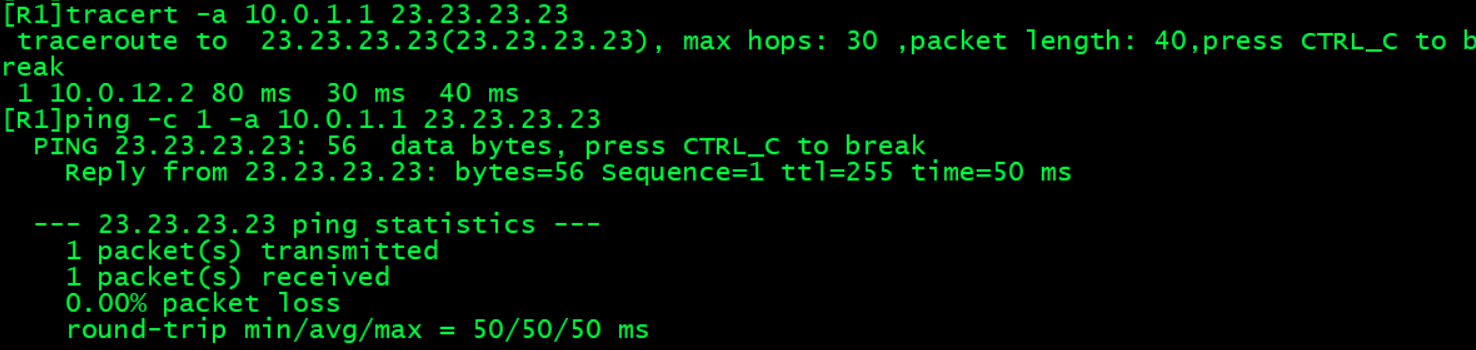

测试静态路由的连通性，可见与预期相符

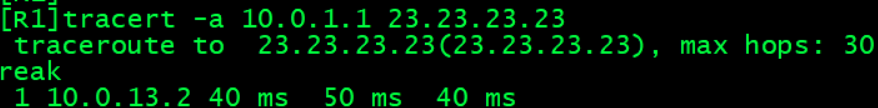

当R1连接10.0.12.0/24网段的链路出现故障时，可见，完成了切换，切换到了备链路

[R1]int g0/0/0
[R1-GigabitEthernet0/0/0]shu
[R1-GigabitEthernet0/0/0]shutdown

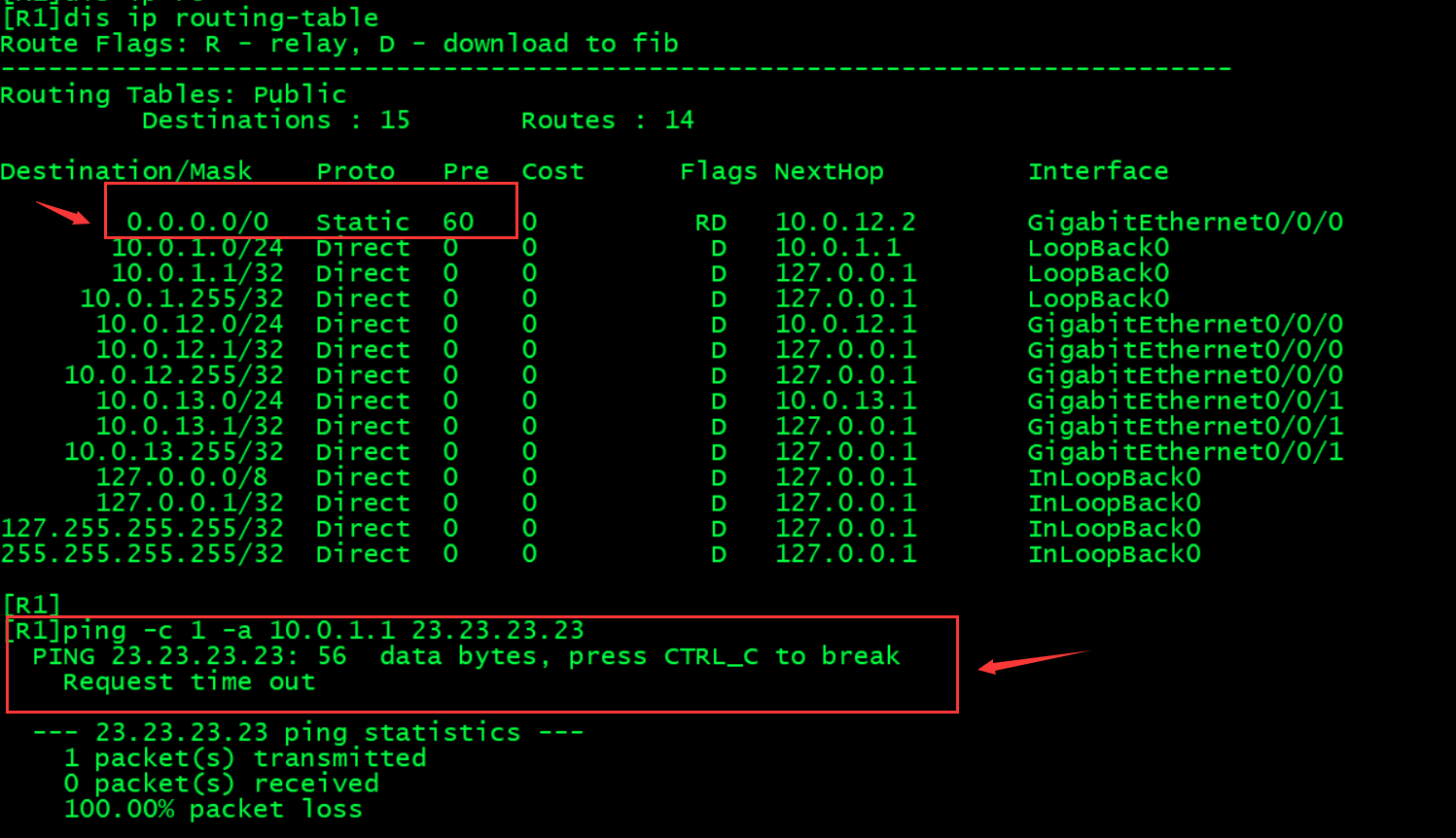

但是，这个网段是一个MA网络，若R2侧的接口出现故障后，静态并不会消失，完成不了切换，如下验证查看

[R2]int g0/0/0
[R2-GigabitEthernet0/0/0]shu
[R2-GigabitEthernet0/0/0]shutdown

所以，才需要BFD来对这条链路进行监控，手工指定邻居，若这条相邻的链路出现故障，那么BFD会话就会断开，而BFD会话出现故障后，主链路的静态就会消失，进而切换到备链路上

1.2 BFD联动的配置

首先，建立BFD的会话

[R1]bfd
[R1-bfd]quit
[R1]bfd 1 bind peer-ip 10.0.12.2 source-ip 10.0.12.1 auto
[R1-bfd-session-1]commit
[R1-bfd-session-1]quit

[R2]bfd
[R2-bfd]quit
[R2]bfd 1 bind peer-ip 10.0.12.1 source-ip 10.0.12.2 auto
[R2-bfd-session-1]commit
[R2-bfd-session-1]quit

然后，将主链路上的静态路由与BFD会话联动

[R1]ip route-static 0.0.0.0 0.0.0.0 10.0.12.2 track bfd-session 1
[R1]ip route-static 0.0.0.0 0.0.0.0 10.0.13.2 preference 100

检查BFD会话信息：

验证测试

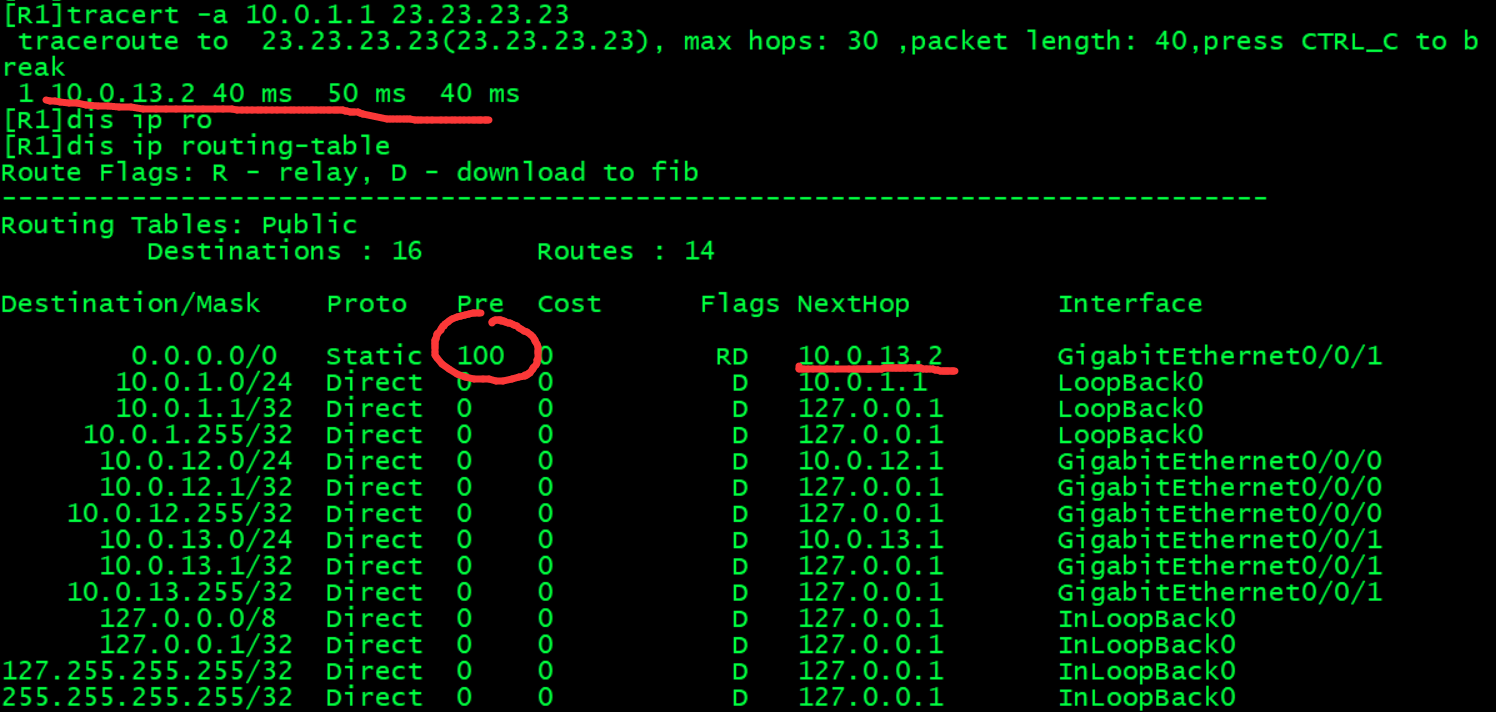

down掉R2的接口，可见由于BFD会话的down，静态路由正确的切换到了备链路

[R2]int g0/0/0
[R2-GigabitEthernet0/0/0]shu
[R2-GigabitEthernet0/0/0]shutdown

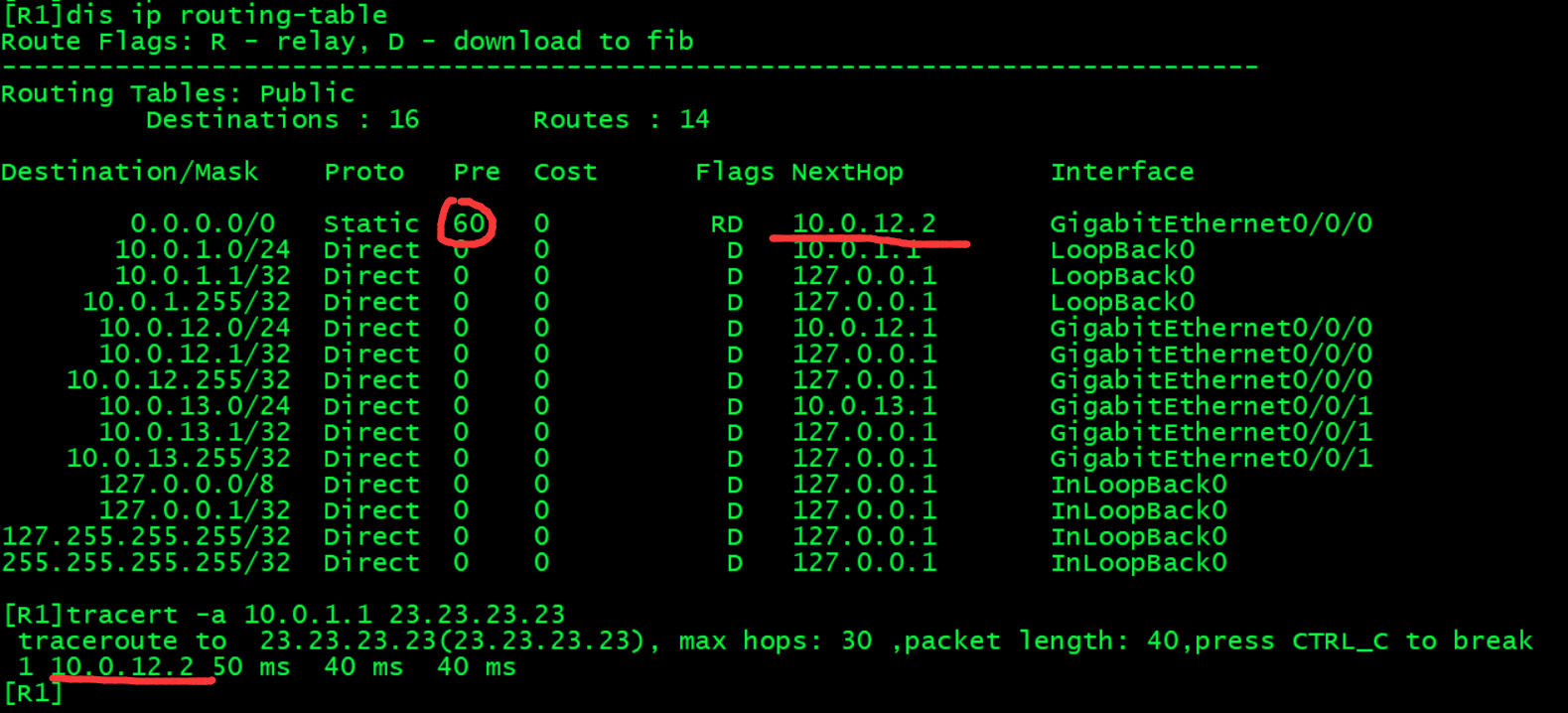

恢复R2的接口，可见BFD会话正常，静态路由切换到主链路上

[R2-GigabitEthernet0/0/0]undo shutdown

二、实验分析

• BFD是如何检查链路故障的？
  BFD技术通过手工的在链路两端建立一个会话，当链路出现故障后，则这个会话肯定就是down，而在这个会话的应用算是一个追踪监控机制，相当于NQA；与静态路由联动时，只有当会话存在时，路由才有效
• BFD还可以与什么协议联动？
  OSPF、BGP、VRRP等都可以
