锐捷BFD基础实验配置BFD与静态路由联动BFD与动态路由联动

目录

BFD与静态路由联动

BFD与静态路由联动（单跳）

BFD与静态路由联动（多跳）

BFD与动态路由联动

配置BFD与OSPF联动

配置BFD与BGP联动

目前只支持主动模式的BFD会话建立（默认就是主动模式）

目前支持BFD的检测模式有：异步模式、回声模式，暂不支持查询模式

BFD双向转发检测协议理论讲解_静下心来敲木鱼的博客-CSDN博客https://blog.csdn.net/m0_49864110/article/details/127841451?ops_request_misc=%257B%2522request%255Fid%2522%253A%2522166895564216782425641514%2522%252C%2522scm%2522%253A%252220140713.130102334.pc%255Fblog.%2522%257D&request_id=166895564216782425641514&biz_id=0&utm_medium=distribute.pc_search_result.none-task-blog-2~blog~first_rank_ecpm_v1~rank_v31_ecpm-2-127841451-null-null.nonecase&utm_term=bfd&spm=1018.2226.3001.4450

BFD与静态路由联动

BFD联动静态路由注意事项

1、配置需要联动的静态路由时，必须配置出接口和下一跳（此下一跳必须和对端BFD指定的源地址一致）

2、在配置BFD和静态路由联动时，BFD探测的出接口和下一跳需要与静态路由的出接口和下一跳对应（在模拟器配置时）

3、BFD的模式默认为单臂回声echo模式（当对端不支持BFD协议或是其它厂商设备时使用此模式）

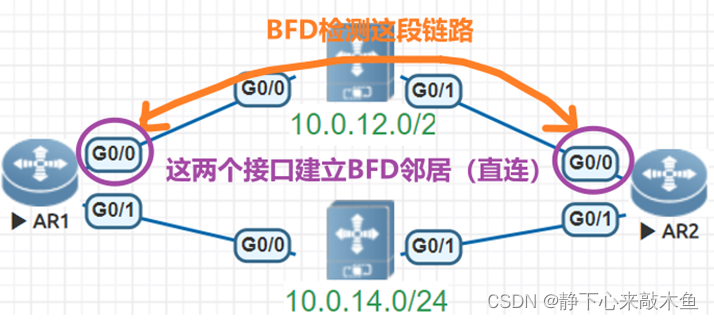

BFD与静态路由联动（单跳）

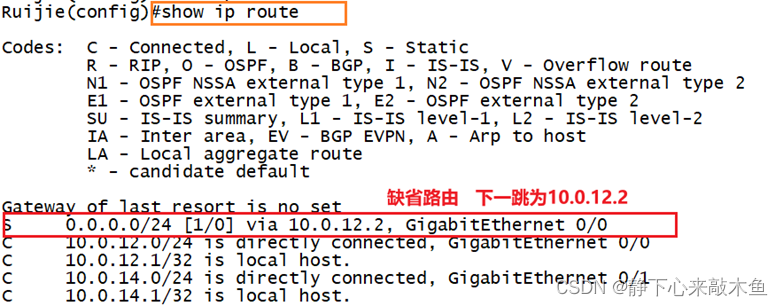

配置R1的浮动路由

ip route 0.0.0.0 255.255.255.0 GigabitEthernet 0/0 10.0.12.2  走上行（此静态联动BFD）

ip route 0.0.0.0 255.255.255.0 10.0.14.2 100                通过下行连路走

R1配置BFD联动静态路由

interface GigabitEthernet 0/0

 bfd interval 500 min_rx 500 multiplier 3

 no bfd echo

ip route static bfd GigabitEthernet 0/0 10.0.12.2 source 10.0.12.1

配置R2的浮动路由

ip route 0.0.0.0 255.255.255.0 GigabitEthernet 0/0 10.0.12.1  走上行（此静态联动BFD）

ip route 0.0.0.0 255.255.255.0 10.0.14.1 100                通过下行连路走

R2配置与BFD联动静态路由

interface GigabitEthernet 0/0

 bfd interval 500 min_rx 500 multiplier 3

ip route static bfd GigabitEthernet 0/0 10.0.12.1 source 10.0.12.2

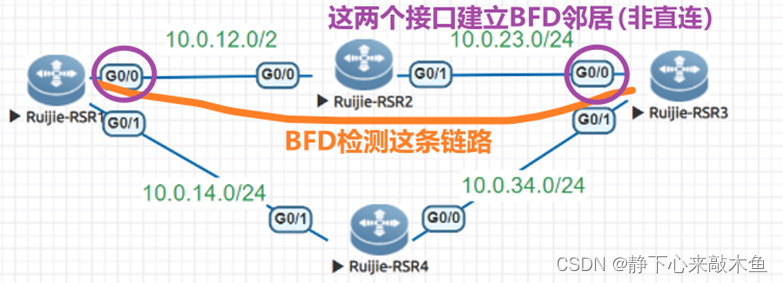

BFD与静态路由联动（多跳）

通过BFD联动静态路由检测非直连端口，此时需要修改联动的静态路由

还需要增加ARP静态绑定的配置（保证路由可达）

配置R1的浮动路由

ip route 0.0.0.0 255.255.255.0 GigabitEthernet 0/0 10.0.23.3   走上行（此静态联动BFD）

ip route 10.0.23.3 255.255.255.0 10.0.12.2                  去往10.0.23.3的路由

ip route 0.0.0.0 255.255.255.0 10.0.14.4 100                通过下行连路走

R1配置BFD联动静态路由

interface GigabitEthernet 0/0

 bfd interval 500 min_rx 500 multiplier 3

 no bfd echo

ip route static bfd GigabitEthernet 0/0 10.0.23.3 source 10.0.12.1

R1上配置ARP静态绑定（对跨下一跳的地址进行ARP绑定，否则无法解析ARP）

Arp  10.0.23.3  5000.0002.0001  arpa

此MAC地址为R2 G0/0口的MAC地址

配置R3的浮动路由

ip route 0.0.0.0 255.255.255.0 GigabitEthernet 0/0 10.0.12.1   走上行（此静态联动BFD）

ip route 10.0.12.1 255.255.255.0 10.0.23.2                  去往10.0.23.3的路由

ip route 0.0.0.0 255.255.255.0 10.0.34.4 100                 通过下行连路走

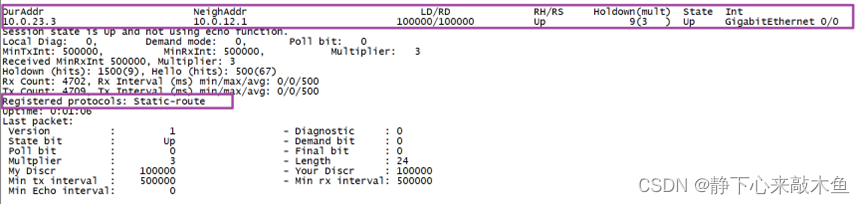

R3配置BFD联动静态路由

interface GigabitEthernet 0/0

 bfd interval 500 min_rx 500 multiplier 3

 no bfd echo

ip route static bfd GigabitEthernet 0/0 10.0.12.1 source 10.0.23.3

R3上配置ARP静态绑定（对跨下一跳的地址进行ARP绑定，否则无法解析ARP）

Arp  10.0.12.1  5000.0003.0001  arpa

此MAC地址为R2 G0/1口的MAC地址

配置BFD Up状态稳定时间（缺省为0s，Up状态后立即通告）

对于一般网络，参数建议配置为10000ms，也就是10s

[接口下]：Bfd up-dampening 10000

BFD与动态路由联动

配置BFD与OSPF联动

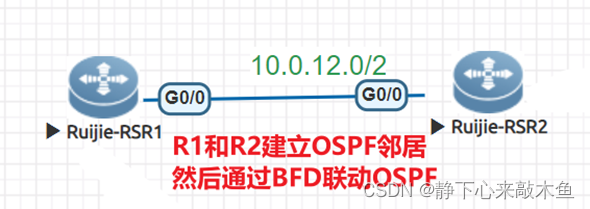

配置BFD联动OSPF（R1和R2的配置相同）

interface GigabitEthernet 0/0

 bfd interval 500 min_rx 500 multiplier 3

 no bfd echo

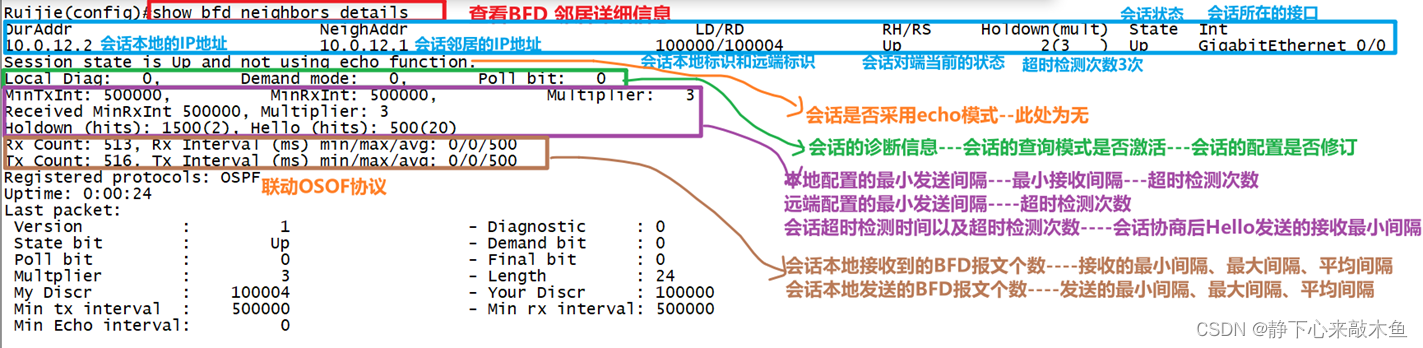

 ip ospf bfd     开启BFD与OSPF联动

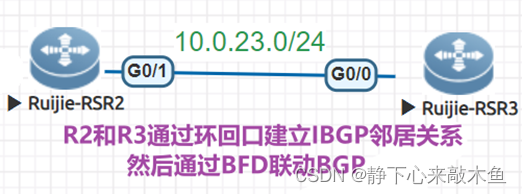

配置BFD与BGP联动

R2配置

interface GigabitEthernet 0/1

 bfd interval 500 min_rx 500 multiplier 3  接口下配置BFD的会话参数

 no bfd echo

Bgp 1000

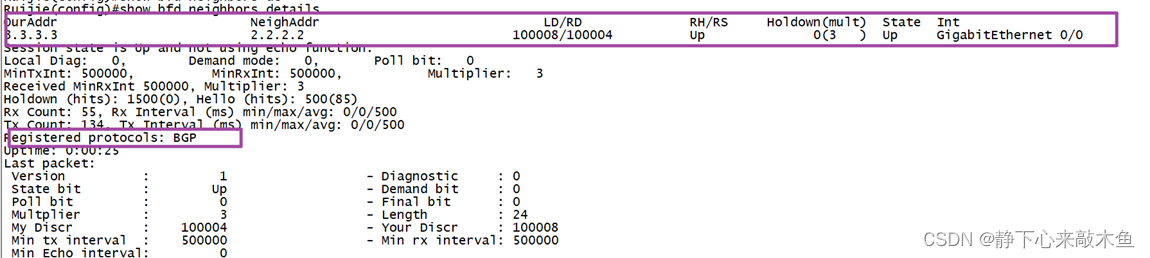

 neighbor 3.3.3.3 fall-over bfd           配置BGP与BFD联动

R3配置

interface GigabitEthernet 0/0

 bfd interval 500 min_rx 500 multiplier 3

 no bfd echo

Bgp 1000

 neighbor 2.2.2.2 fall-over bfd
