BFD与动态路由OSPF协议的联动配置

参考阅读

本篇Blog承接这篇，重点对BFD的配置基于实验进行详解
BFD技术与静态路由联动(Huawei设备)

一、实验搭建

实验拓扑如下

问题：
R1、R2间运行OSPF协议，宣告直连网段与自己的环回；由于中间的连接时MA网络，即当R2的直连接口down掉后，R1并不能直接感受到，需要等待4倍的Hello时间，即40s的Dead后，才能感受到邻居的down，这种情况放在真实网络中是难以忍受的
解决：
BFD技术，即双向转发检测技术

1.1OSPF的配置

R1上宣告自己的环回和直连网段即可，R2上做类似配置

[R1-ospf-1]di th
[V200R003C00]
#
ospf 1 router-id 10.0.1.1
 area 0.0.0.0
  network 10.0.1.1 0.0.0.0
  network 10.0.12.0 0.0.0.255
#
return

[R2-ospf-1]di th
[V200R003C00]
#
ospf 1 router-id 10.0.2.2
 area 0.0.0.0
  network 10.0.2.2 0.0.0.0
  network 10.0.12.0 0.0.0.255
#
return

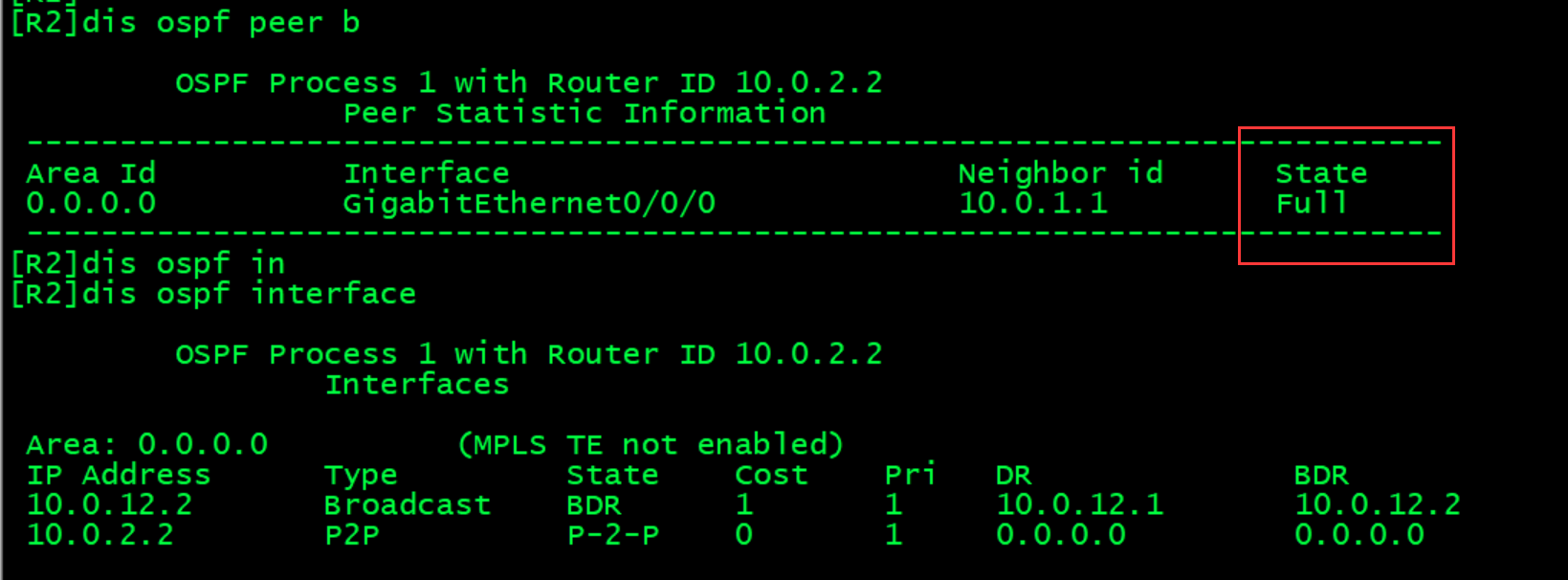

检查其邻居关系，可见状态为Full

若此时，R2的直连接口出现故障，检查OSPF的邻居关系多久会断开

[R2]int g0/0/0
[R2-GigabitEthernet0/0/0]shutdown

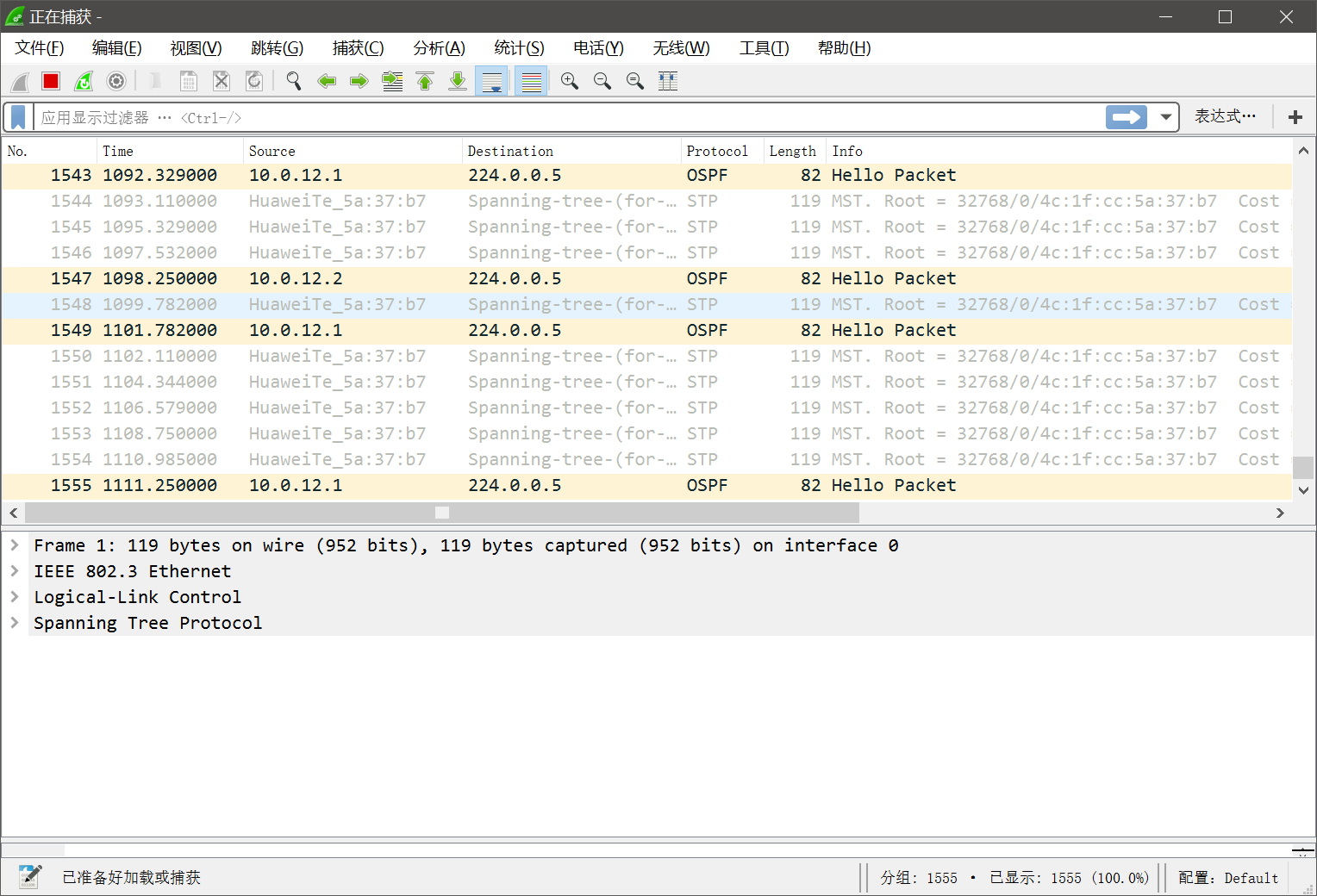

抓包可见，当邻居基于组播224.0.0.5发送了4个Hello后，OSPF才检测出邻居出现故障

1.2BFD联动的配置

BFD的配置是手工建立邻居，而当OSPF与BFD联动时，由于OSPF本身就已经建立了邻居，所以只需在OSPF的协议中声明启用BFD即可

R1、R2做相同配置

[R1]bfd
[R1-bfd]quit [R1]ospf 1
[R1-ospf-1]bfd all-interfaces enable
[R1-ospf-1]quit

[R2]bfd
[R2-bfd]quit [R2]ospf 1
[R2-ospf-1]bfd all-interfaces enable
[R2-ospf-1]quit

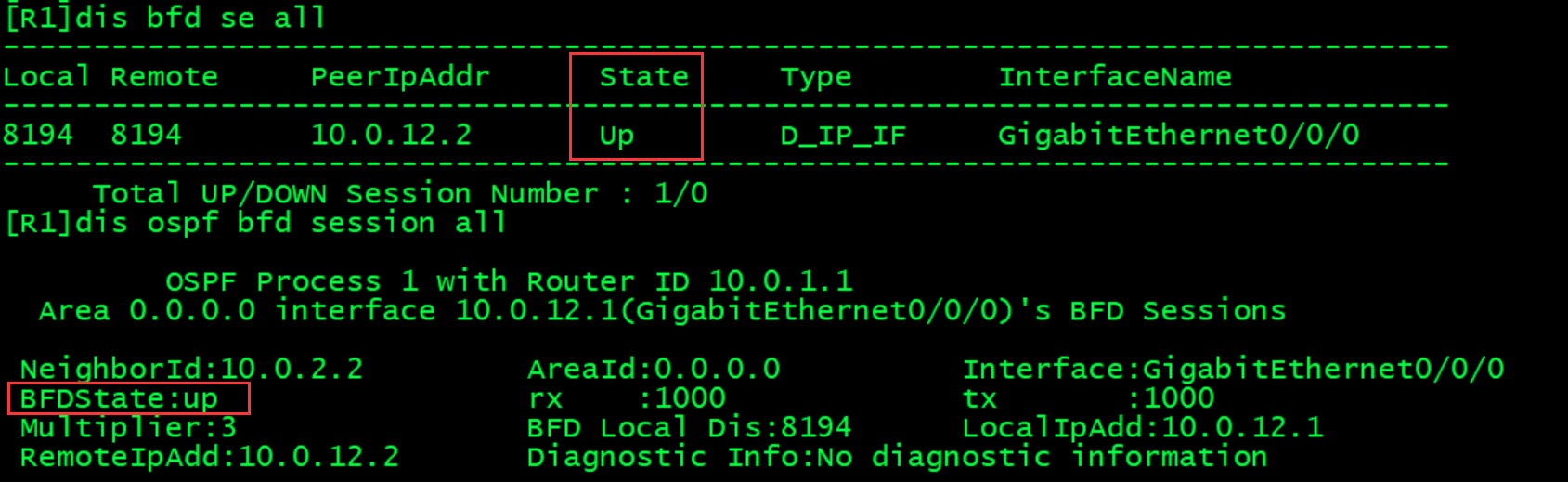

检查BFD会话的建立，可见状态为UP


验证查看：
在R1开启debug功能，观察debug日志，down掉R2的直连接口

<R1>debug ospf bfd

[R2]int g0/0/0
[R2-GigabitEthernet0/0/0]shutdown

可以看到，在秒级的时间内，OSPF的会话就down掉了，日志提示 “由于BFD的会话Down，所以OSPF的邻居关系Down”

二、实验分析

• 为什么当BFD与OSPF联动时，不需要手工建立邻居？
  因为OSPF已经把邻居建立好了，即OSPF已经事先将路铺好了
• BFD还可以跟哪些动态路由协议联动？
  BGP，近期会更新BFD与BGP的联动配置
