BFD联动

BFD联动

BFD  双向转发监测：能够快速的监测链路的状态，实现毫秒级的主备链路切换。BFD通过与上层路由协议联动，可以实现路由的快速收敛，确保业务的永续性。

BFD Echo报文采用UDP封装，目的端口号为3784，源端口号在49152到65535的范围内。目的IP地址为发送接口的地址，源IP地址由配置产生（配置的源IP地址要避免产生ICMP重定向）

静态路由与bfd联动

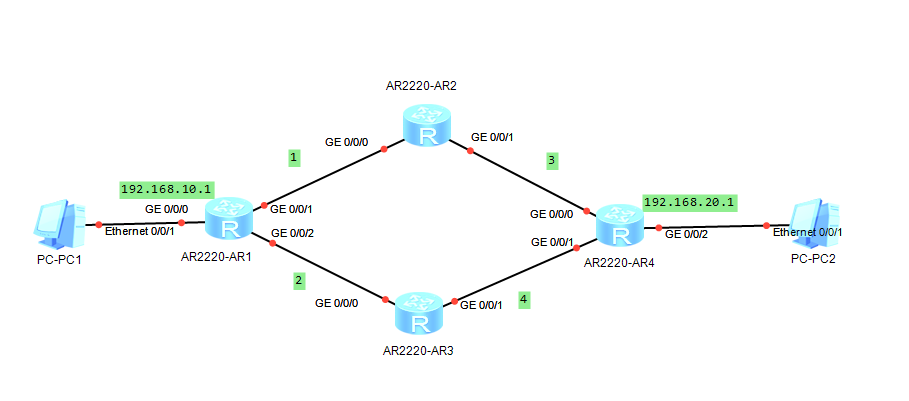

先配置IP地址，写好静态路由表

AR1基本配置：

<Huawei>sys

[Huawei]undo info en

[Huawei]int g0/0/0

[Huawei-GigabitEthernet0/0/0]ip add 1.1.1.1 24

[Huawei-GigabitEthernet0/0/0]undo shut

[Huawei-GigabitEthernet0/0/0]int g0/0/1

[Huawei-GigabitEthernet0/0/1]ip add 2.1.1.1 24

[Huawei-GigabitEthernet0/0/1]undo shut

[Huawei-GigabitEthernet0/0/1]int g0/0/2

[Huawei-GigabitEthernet0/0/2]ip add 192.168.10.1 24

[Huawei-GigabitEthernet0/0/2]undo shut

[Huawei-GigabitEthernet0/0/2]quit

AR2  AR3  AR4基本配置(略)

配置AR1的BFD联动：

[Huawei]undo ip route-s 192.168.20.0 24 1.1.1.2

[Huawei]undo ip route-s 192.168.20.0 24 2.1.1.2

[Huawei]ip route-s 3.1.1.0 24 1.1.1.2

[Huawei]ip route-s 4.1.1.0 24 2.1.1.2

[Huawei]bfd

[Huawei-bfd]quit

[Huawei]bfd ar14 bind peer-ip 3.1.1.2   （对端的路由IP地址 ar14是随便起的名字）

[Huawei-bfd-session-ar14]discriminator local 1  （本地编号）

[Huawei-bfd-session-ar14]discriminator remote 2  （对过的编号）

[Huawei-bfd-session-ar14]commit  （执行）

[Huawei-bfd-session-ar14]quit

[Huawei]

[Huawei]bfd ar24 bind peer-ip 4.1.1.2

[Huawei-bfd-session-ar24]disc local 3

[Huawei-bfd-session-ar24]disc remote 4

[Huawei-bfd-session-ar24]commit

[Huawei-bfd-session-ar24]quit

[Huawei]

[Huawei]ip route-s 192.168.20.0 24 1.1.1.2 track bfd ar14

[Huawei]ip route-s 192.168.20.0 24 2.1.1.2 track bfd ar24

AR4配置BFD联动：

[Huawei]undo ip route-s 192.168.10.0 24 3.1.1.1

[Huawei]undo ip route-s 192.168.10.0 24 4.1.1.1

[Huawei]ip route-s 1.1.1.0 24 3.1.1.1

[Huawei]ip route-s 2.1.1.0 24 4.1.1.1

[Huawei]bfd

[Huawei-bfd]quit

[Huawei]

[Huawei]bfd ar41 bind peer-ip 1.1.1.1

[Huawei-bfd-session-ar41]disc local 2

[Huawei-bfd-session-ar41]disc remote 1

[Huawei-bfd-session-ar41]commit

[Huawei-bfd-session-ar41]quit

[Huawei]

[Huawei]bfd ar42 bind peer-ip 2.1.1.1

[Huawei-bfd-session-ar42]disc local 4

[Huawei-bfd-session-ar42]disc remote 3

[Huawei-bfd-session-ar42]commit

[Huawei-bfd-session-ar42]quit

[Huawei]

[Huawei]ip route-s 192.168.10.0 24 3.1.1.1 track bfd ar41

[Huawei]ip route-s 192.168.10.0 24 4.1.1.1 track bfd ar42

2.BFD+ospf联动

配置好IP地址，写好ospf路由表。bfd在此时的配置和静态一样，只是多了一个应用到ospf里面

AR1配置：

[Huawei]ospf 1

[Huawei-ospf-1]area 0

[Huawei-ospf-1-area-0.0.0.0]network 192.168.10.0 0.0.0.255

[Huawei-ospf-1-area-0.0.0.0]network 1.1.1.0 0.0.0.255

[Huawei-ospf-1-area-0.0.0.0]network 2.1.1.0 0.0.0.255

[Huawei-ospf-1-area-0.0.0.0]quit

[Huawei]bfd

[Huawei-bfd]quit

[Huawei]bfd r13 bind peer-ip 3.1.1.2

[Huawei-bfd-session-r13]disc lo 1

[Huawei-bfd-session-r13]disc re 2

[Huawei-bfd-session-r13]com

[Huawei-bfd-session-r13]quit

[Huawei]bfd r24 bind peer-ip 4.1.1.2

[Huawei-bfd-session-r24]disc lo 3

[Huawei-bfd-session-r24]disc re 4

[Huawei-bfd-session-r24]comm

[Huawei-bfd-session-r24]quit

[Huawei]ospf 1

[Huawei-ospf-1]bfd all-interfaces enable   （应用到ospf里面，否则查看会失败）

[Huawei-ospf-1]quit

AR2与AR3配置ospf协议

AR4配置：

[Huawei]ospf 1

[Huawei-ospf-1]area 0

[Huawei-ospf-1-area-0.0.0.0]network 192.168.20.0 0.0.0.255

[Huawei-ospf-1-area-0.0.0.0]network 3.1.1.0 0.0.0.255

[Huawei-ospf-1-area-0.0.0.0]network 4.1.1.0 0.0.0.255

[Huawei-ospf-1-area-0.0.0.0]quit

[Huawei-ospf-1]quit

[Huawei]bfd

[Huawei-bfd]quit

[Huawei]bfd r31 bind peer-ip 1.1.1.1

[Huawei-bfd-session-r31]disc lo 2

[Huawei-bfd-session-r31]disc re 1

[Huawei-bfd-session-r31]comm

[Huawei-bfd-session-r31]quit

[Huawei]bfd r42 bind peer-ip 2.1.1.1

[Huawei-bfd-session-r42]disc lo 4

[Huawei-bfd-session-r42]disc re 3

[Huawei-bfd-session-r42]comm

[Huawei-bfd-session-r42]quit

[Huawei]ospf 1

[Huawei-ospf-1]bfd all-interfaces en

[Huawei-ospf-1]quit

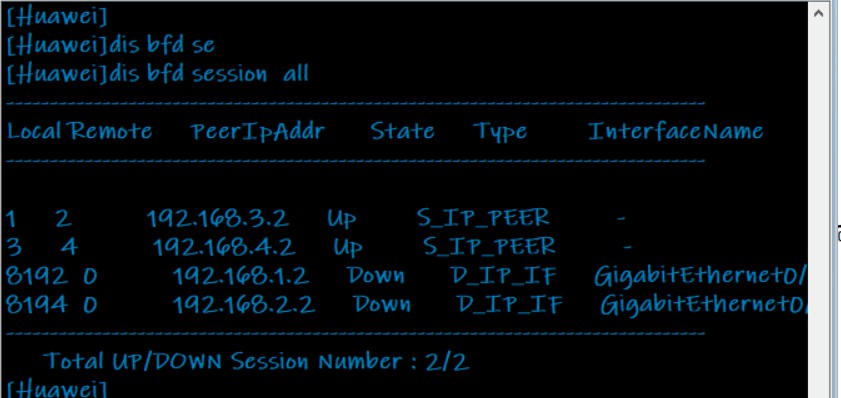

最后实现的效果是这样的

最后
